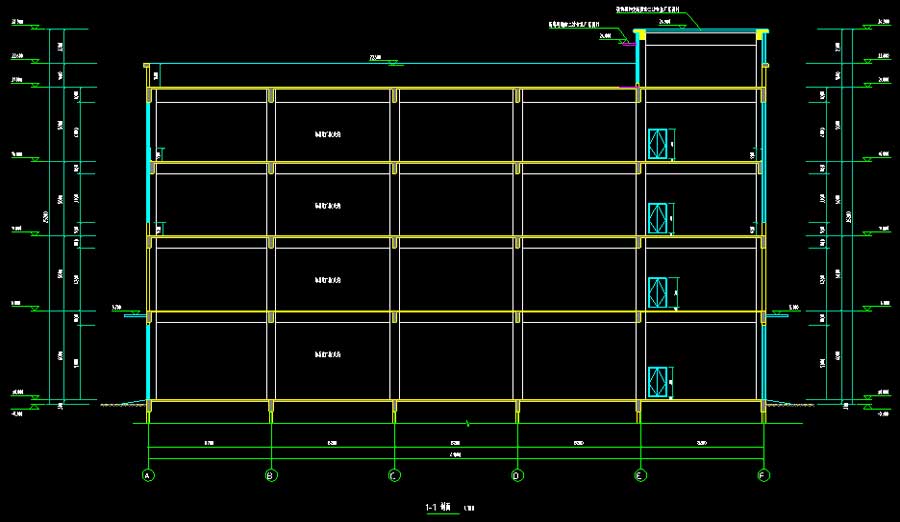

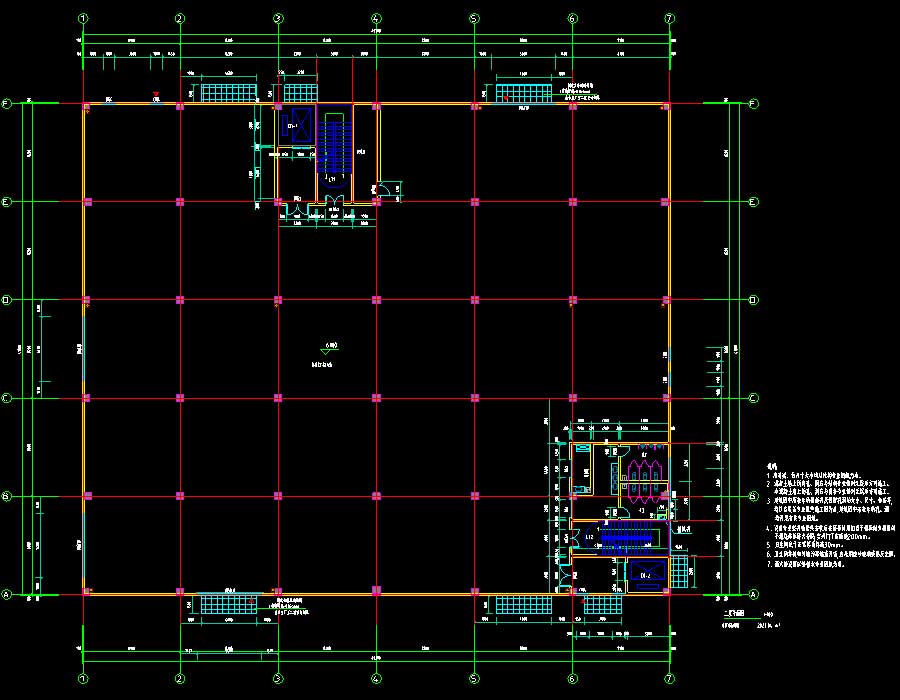

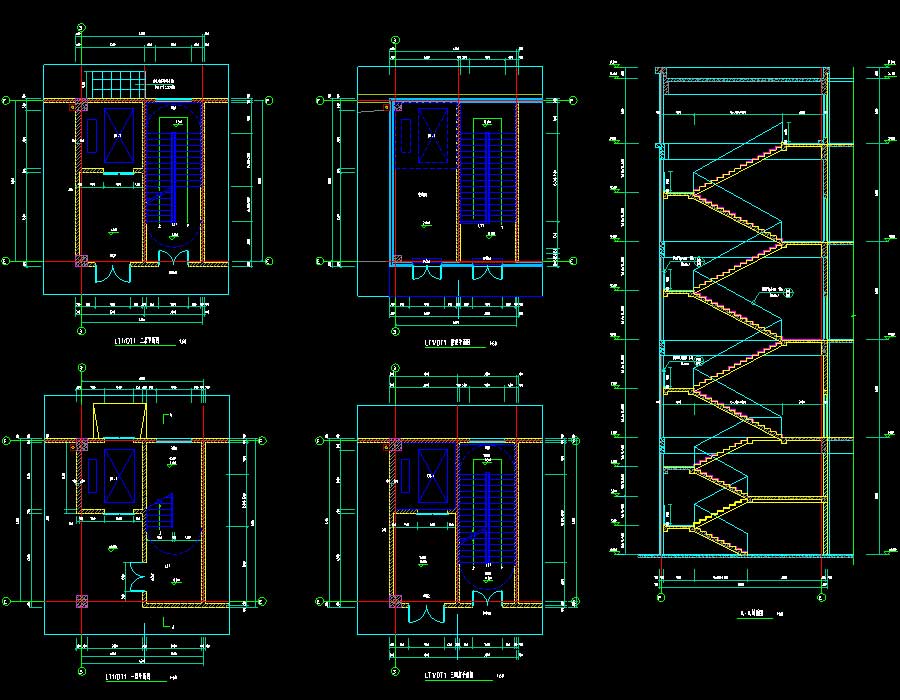

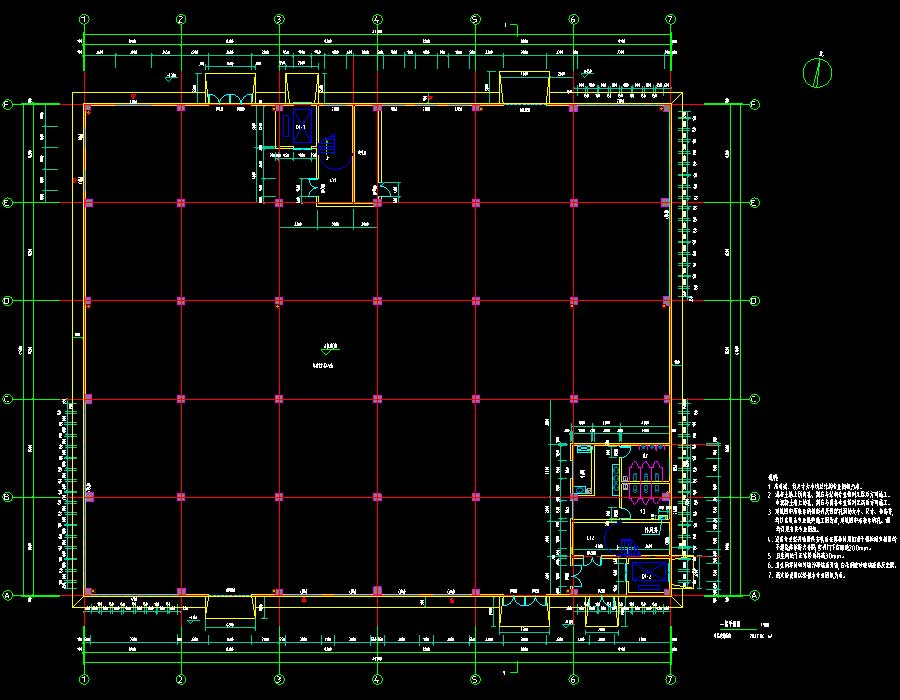

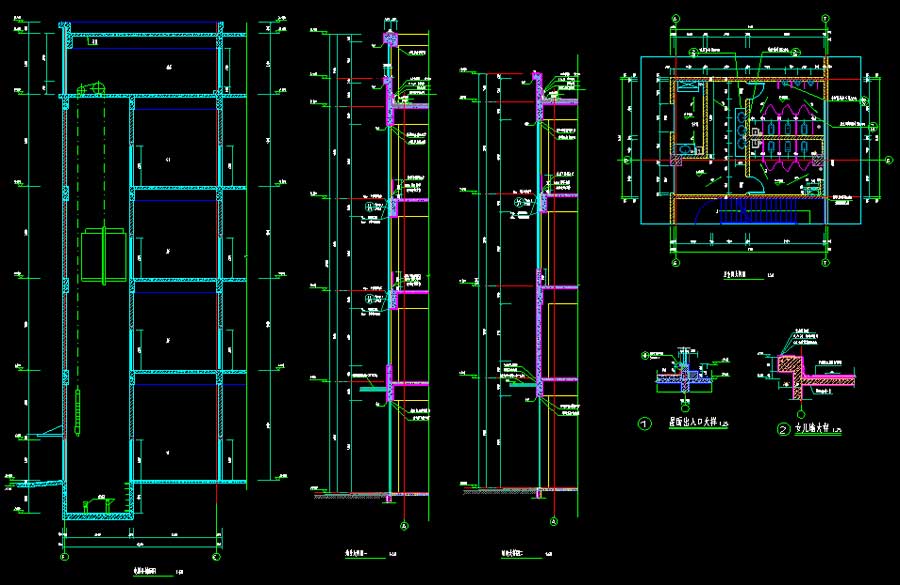

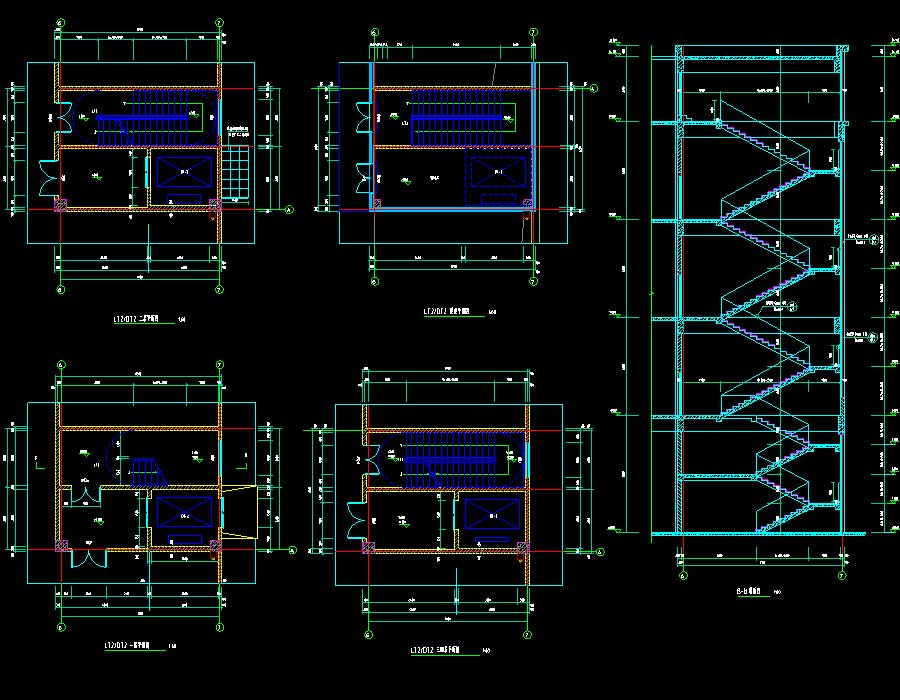

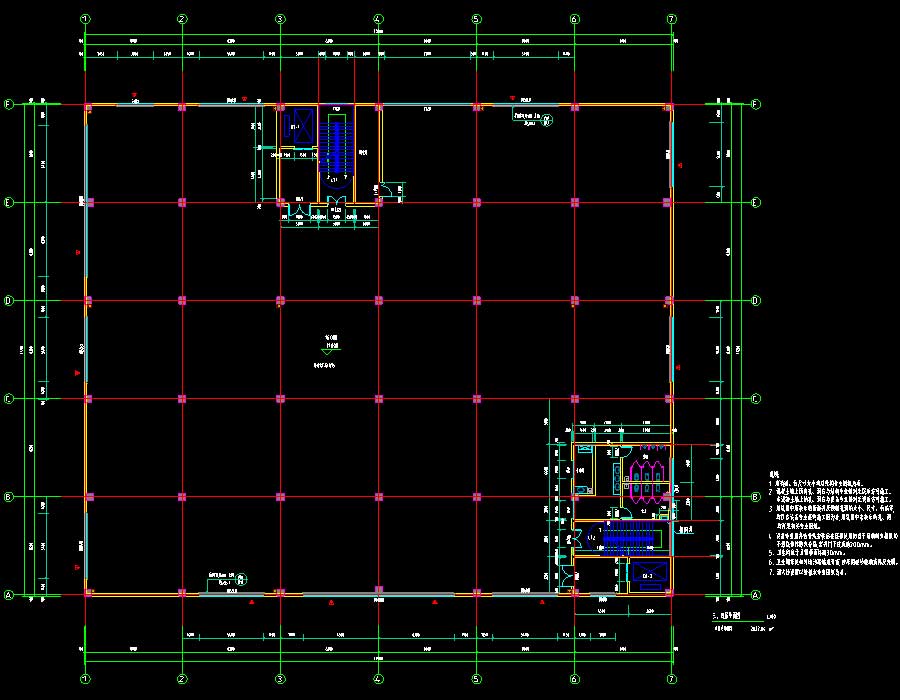

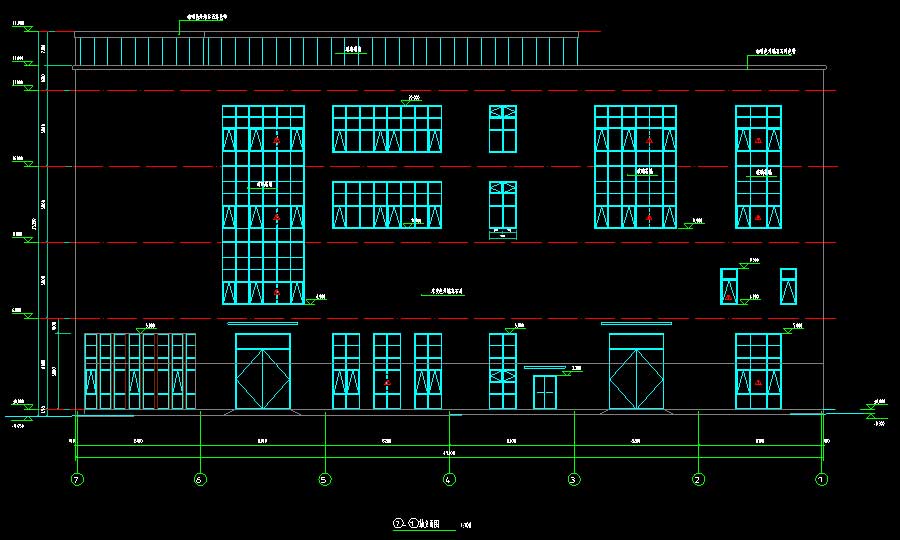

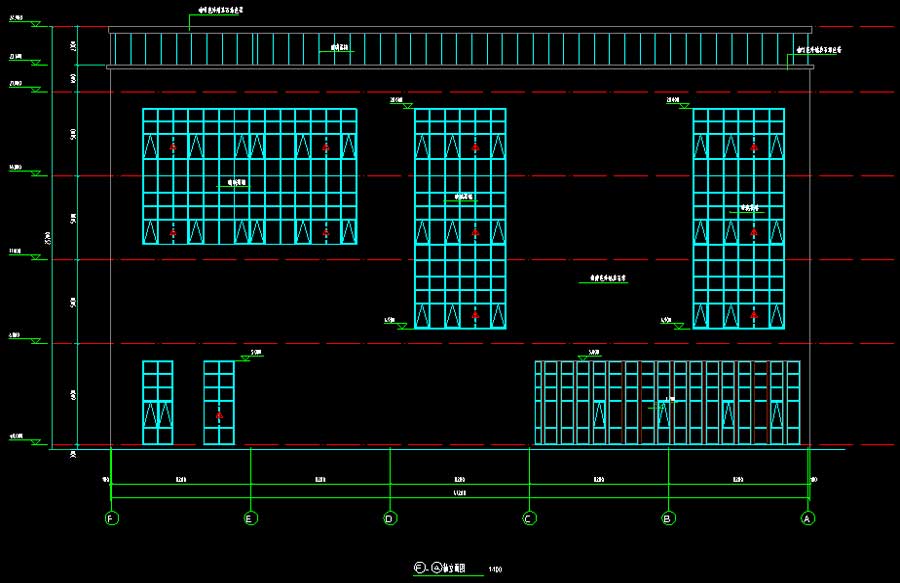

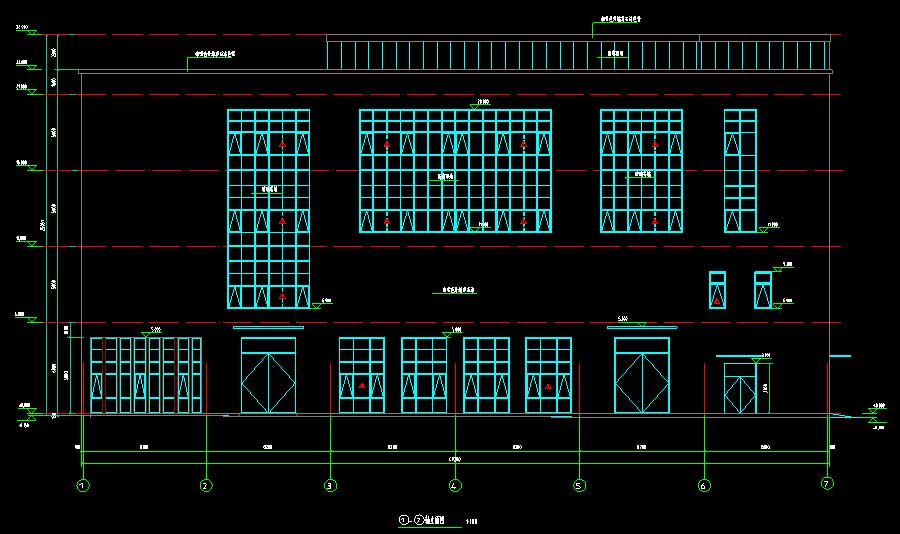

说明:某工业园13-20#厂房多专业施工图(19、20#无电气施工图),抗震设防烈度为7度,主要结构形式为框架结构。13-20#厂房地上层数均为4层,建筑高度均为21.45米,建筑面积为6901.56-15235.5平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,楼梯间详图,卫生间详图,电梯井、墙身大样图,节点详图,门窗大样,门窗表;给排水说明,给排水平面图,卫生间排水平面详图,生活给排水系统图,屋面雨水系统图;结构说明,基础平面布置图,基础详图,柱平面布置图,模板钢筋图,梁钢筋图,楼梯详图;弱电设计说明及系统图,强电施工设计说明,配电系统图,照明平面图,应急照明平面图,屋面防雷图,基础接地布置图,弱电路由及视频监控平面图,机房层视频监控平面图。专业包括建筑、结构、给排水、电气。
建筑面积:8219.32,8219.32,6901.56,6901.56,8219.32,8219.32,15235.5,15235.5㎡地上层数:4,4,4,4,4,4,4,4层建筑高度:21.45,21.45,21.45,21.45,21.45,21.45,21.45,21.45m地下层数:高度类别:多层图纸深度:施工项目地址:安徽省设计时间:2018建筑风格:现代效果图:无
