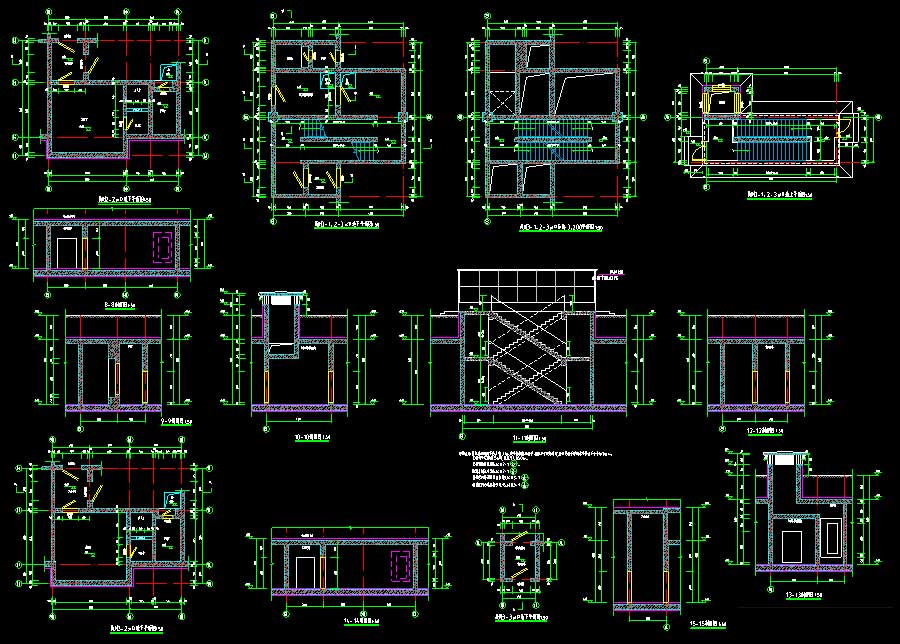

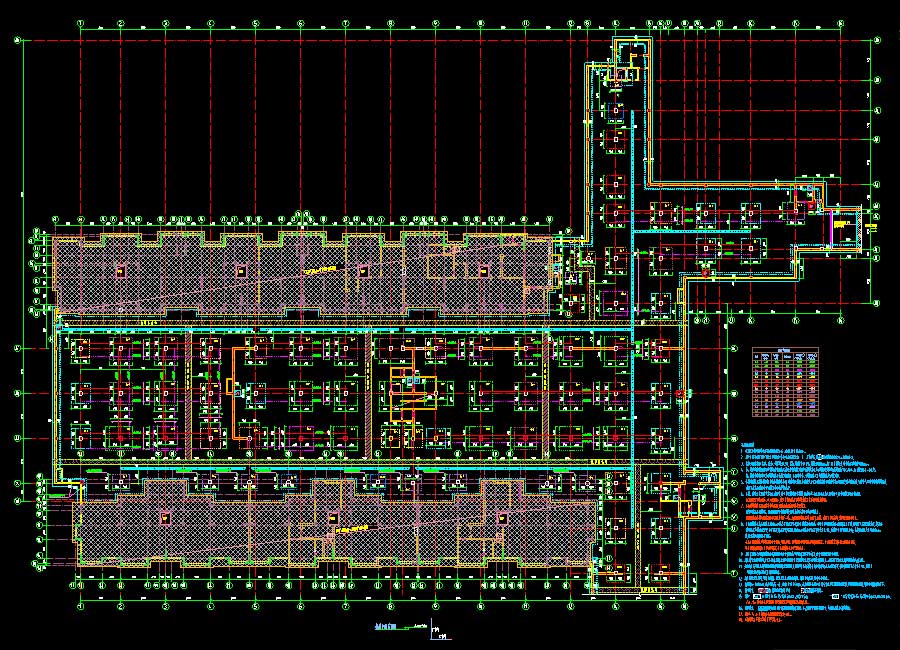

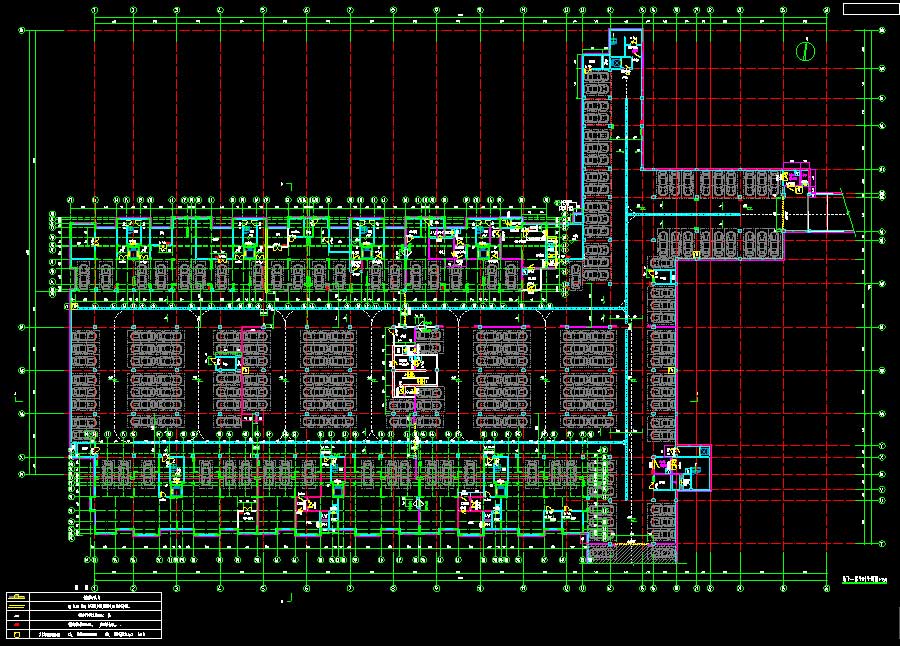

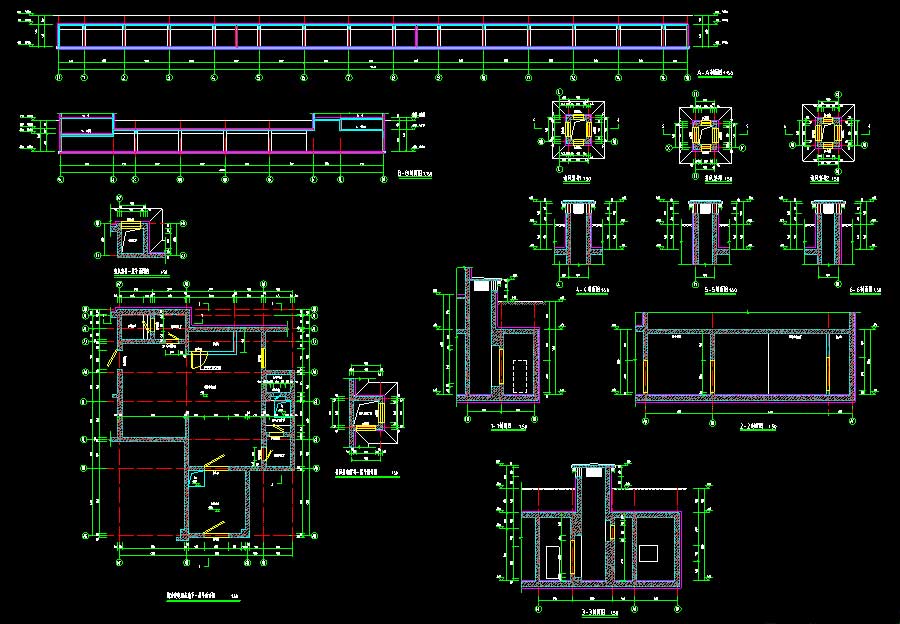

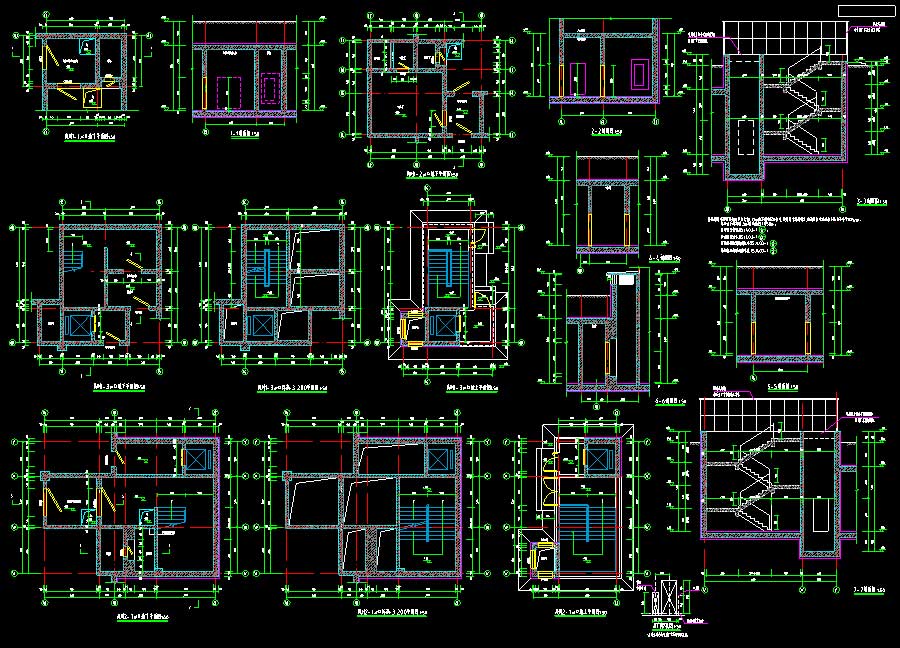

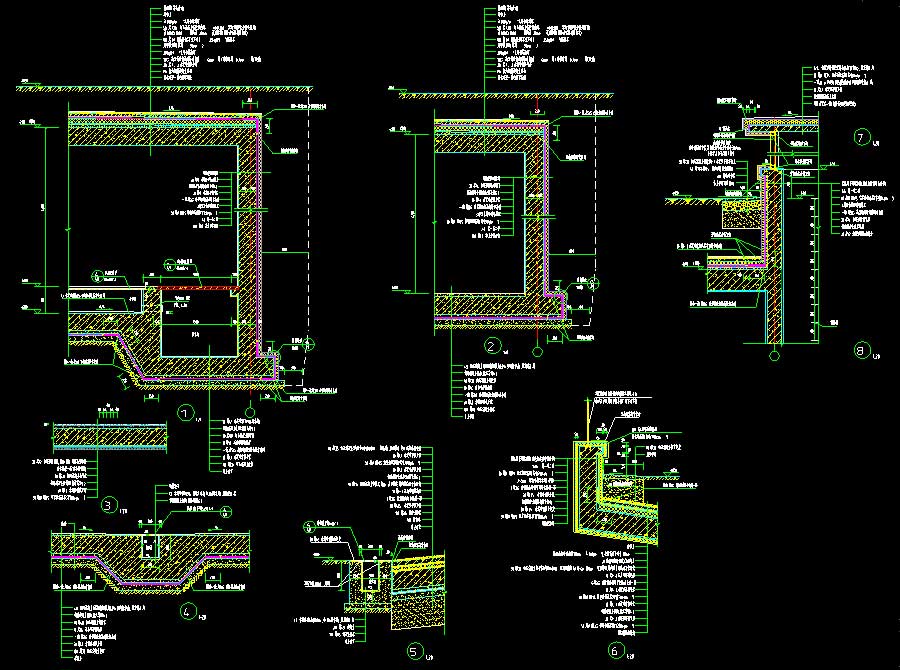

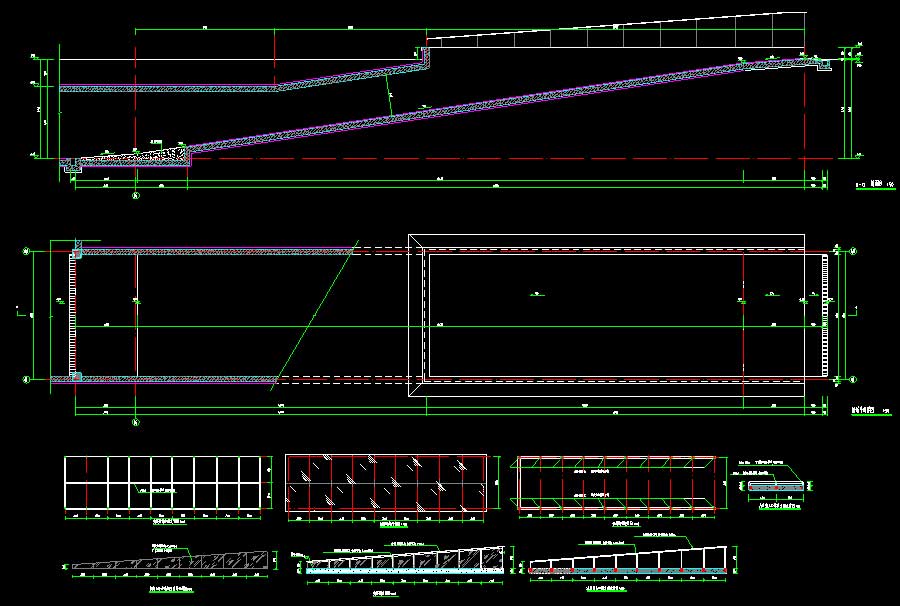

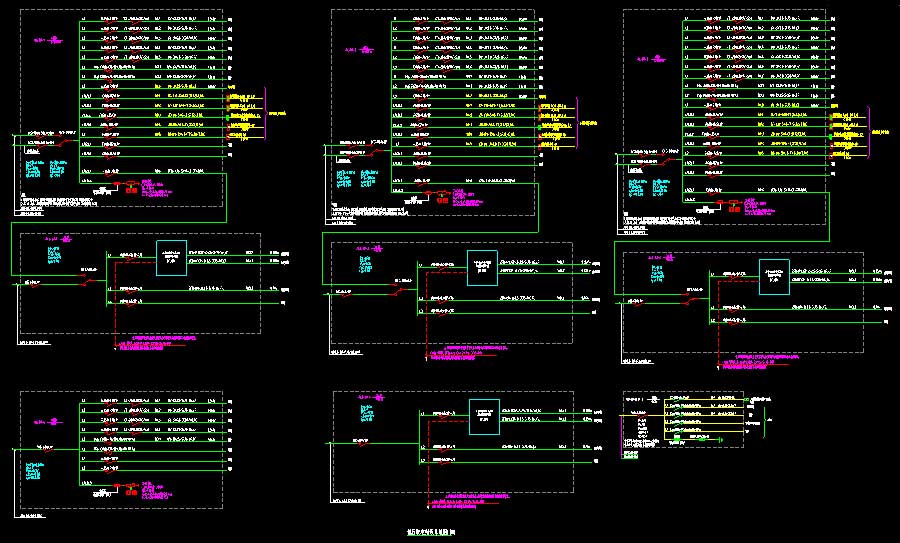

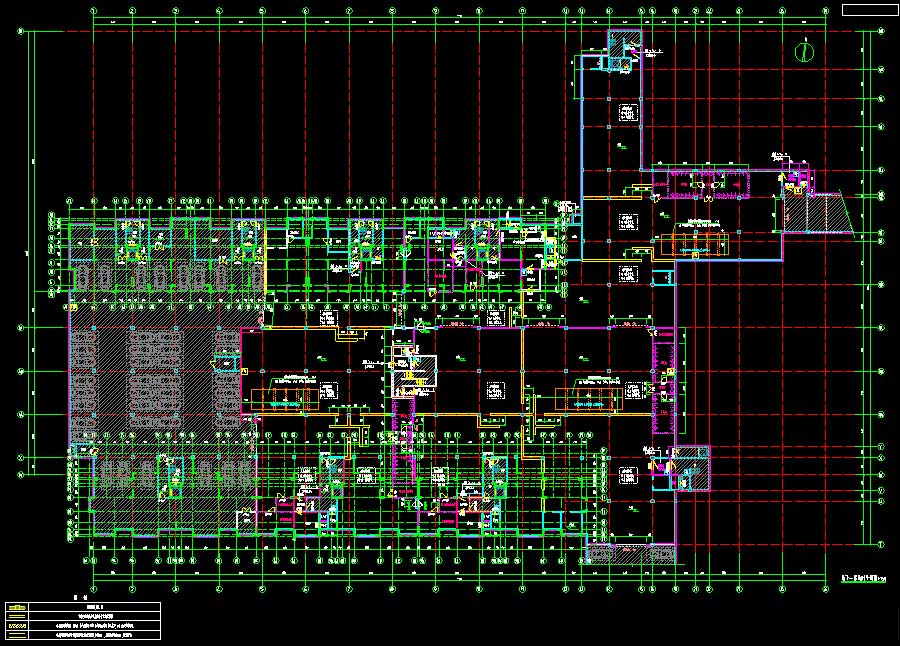

说明：某人防地下车库全专业施工图，抗震设防烈度为6度，主要结构形式为框架结构，建筑层高为4.2米，地下层数为1层，总建筑面积为8243平方米。人防区停车数为177辆，防护面积为5552平方米，防护等级为防常规武器6级，防化等级为丙级。图纸内容含：建筑说明，临战封堵统计表，门窗表、工程做法表、总平面位置图、防火分区示意图、防护单元示意图、顶板排水示意图，地下一层平时平面图，地下一层战时平面图，剖面图，口部详图，坡道详图，节点详图；平时给排水设计说明，战时给排水设计说明，七氟丙烷无管网灭火系统设计说明，地下一层平时消火栓、给排水平面图，地下一层战时给排水平面图，地下一层平时喷淋平面图，消火栓系统图，喷淋系统图，排水系统图，战时给排水系统图 供油系统图；结构说明，基础平面布置图，基础详图，墙柱布置图，墙柱、门框墙及封堵详图，剪力墙、柱平法施工图，地下室顶梁配筋图，地下室顶板配筋图，楼梯竖井详图，汽车出入口详图，地下车库预留孔洞布置图；电气说明，电气战时设计说明，火灾自动报警及联动控制系统设计说明，施工图绿色设计电气专篇，柴油发电机布置平面图 ，设备安装节点详图，战时结线系统图，车库配电系统示意图，低压配电结线系统图，火灾自动报警及联动控制系统图，消防设备电源监控系统示意图，地下车库基础接地及弱电平面图，地下车库平时电力、照明、应急照明平面图，地下车库消防干线及联动平面图、消防报警平面图，地下车库战时电力及通信平面图、战时照明平面图、战时应急照明平面图；平时通风(兼消防防排烟)设计说明，平时采暖设计说明，战时通风设计说明，防火分区平时通风主要设备材料表，平战合用发电机房通风主要设备材料表，平时送、排风系统图，地下一层采暖干线系统图、平时通风平面图，防火分区示意图，采暖干线平面图，大样图，防护单元战时主要设备材料表，战时送、排风系统图，地下一层战时通风平面图，防护单元示意图，防护单元送风机房平面图，剖面图，平战合用柴油发电机房通风平面图。专业包括建筑、结构、给排水、电气、采暖通风。
