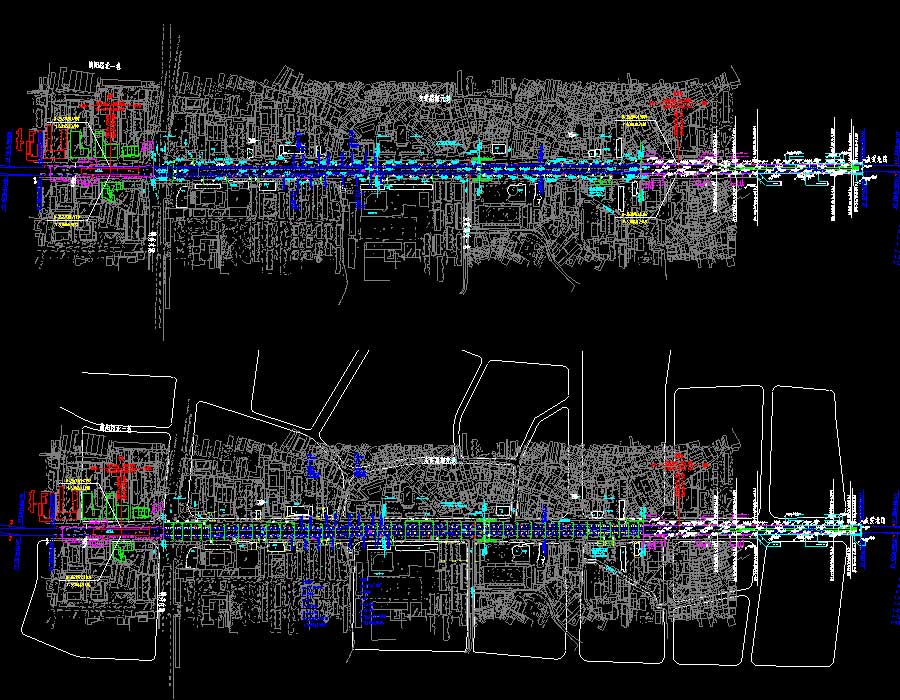

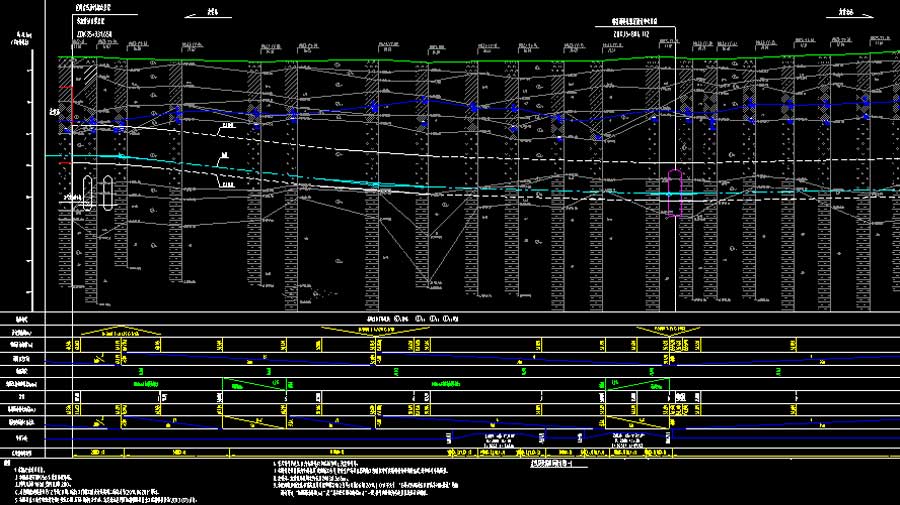

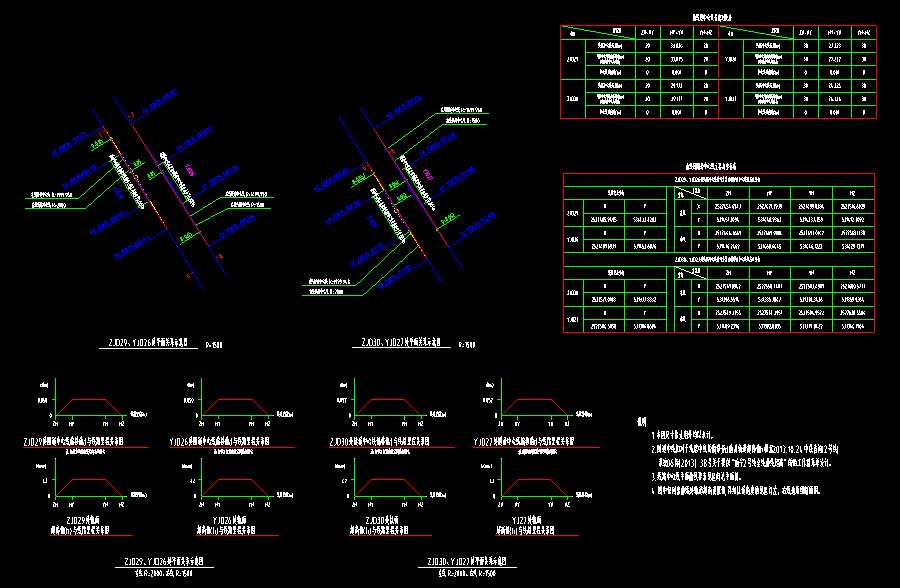

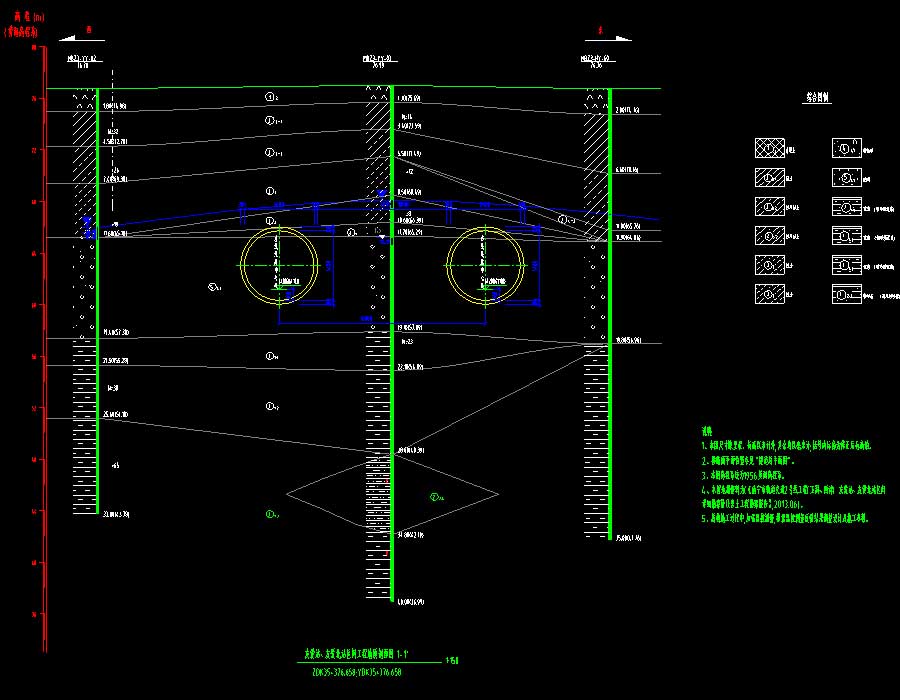

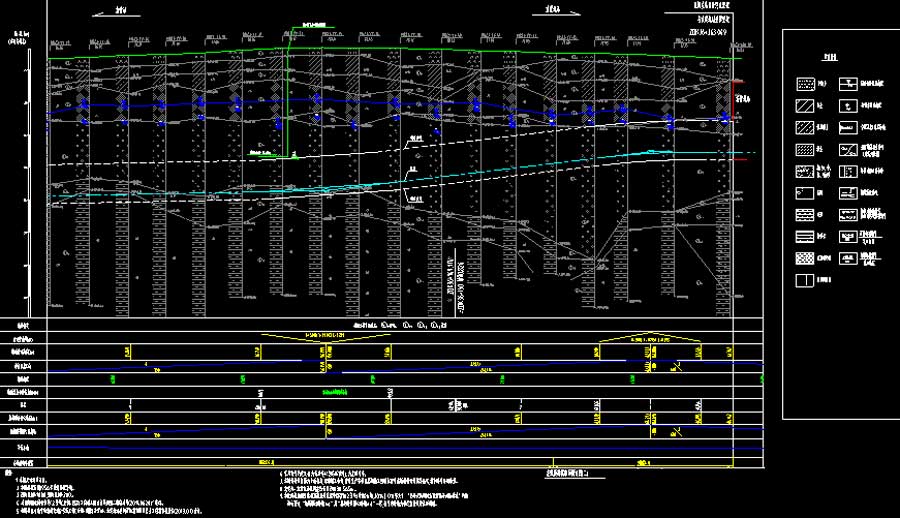

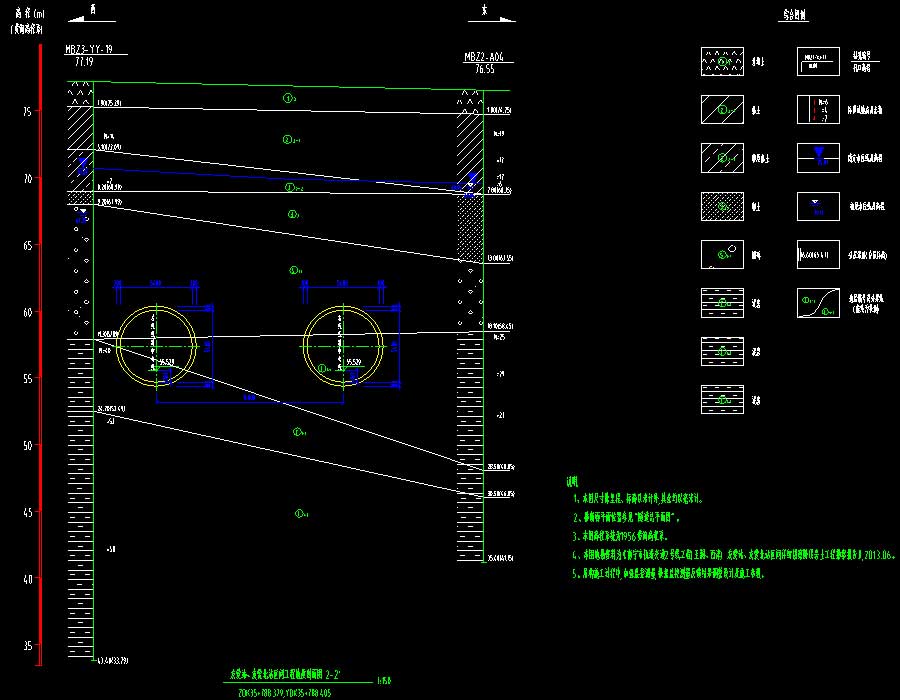

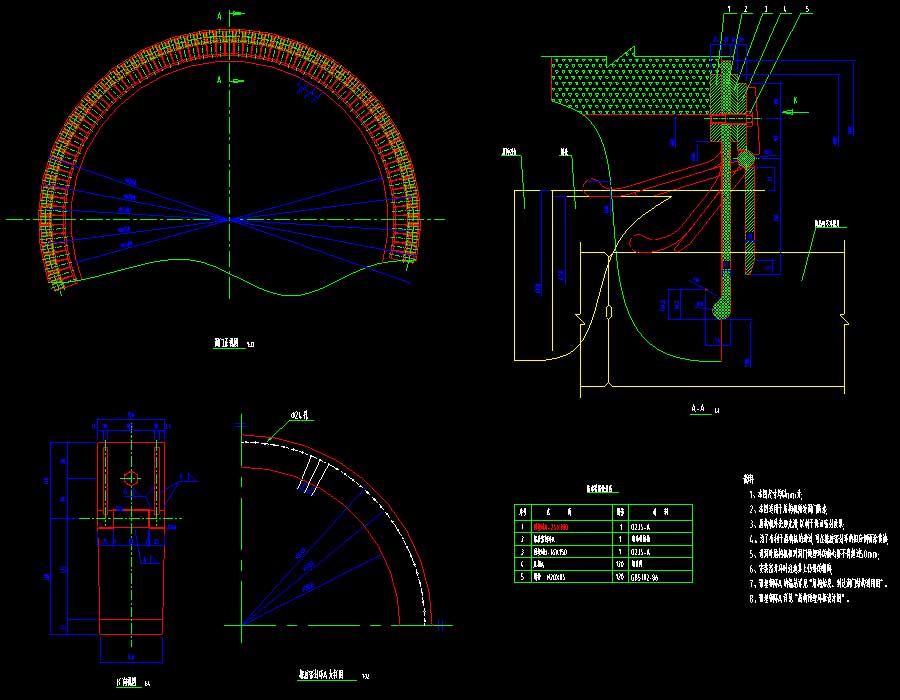

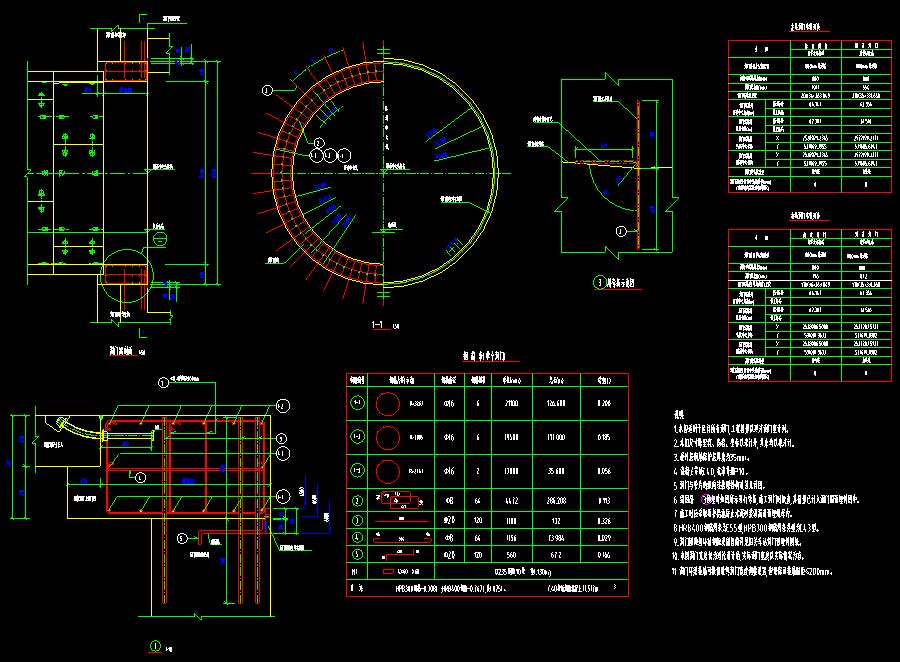

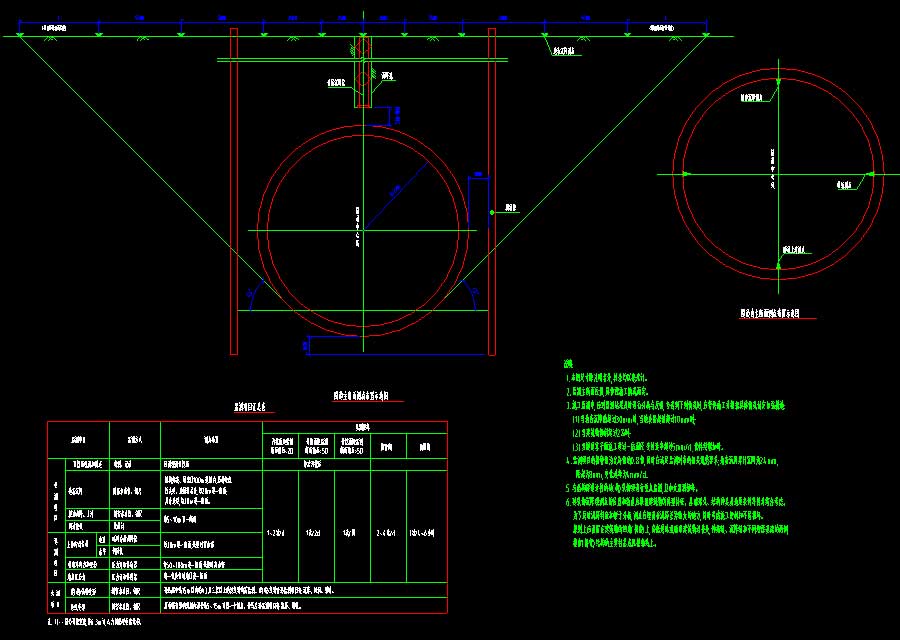

说明:某地铁区间隧道平纵断面及洞门设计施工图,本区间采用土压平衡盾构施工,盾构机从南端头始发,在北端头吊出。本区间主体工程由一个盾构区间隧道段构成,附属工程包括4个洞门、1个联络通道兼做废水泵房。图纸内容含:设计说明,隧道总平面图,左线隧道纵断面设计图,右线隧道纵断面设计图,地质横断面图,平面曲线处隧道中心线与线路中心线关系示意图,盾构始发、到达洞门结构通用图,混凝土管片与洞门圈连接螺栓图,洞门预埋钢环设计图,始发洞门处防水装置图,到达洞门处防水装置图,盾构隧道施工监测图,地表及周边建(构)筑物监测图。
结构类型:其它基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:广西省设计时间:2014
