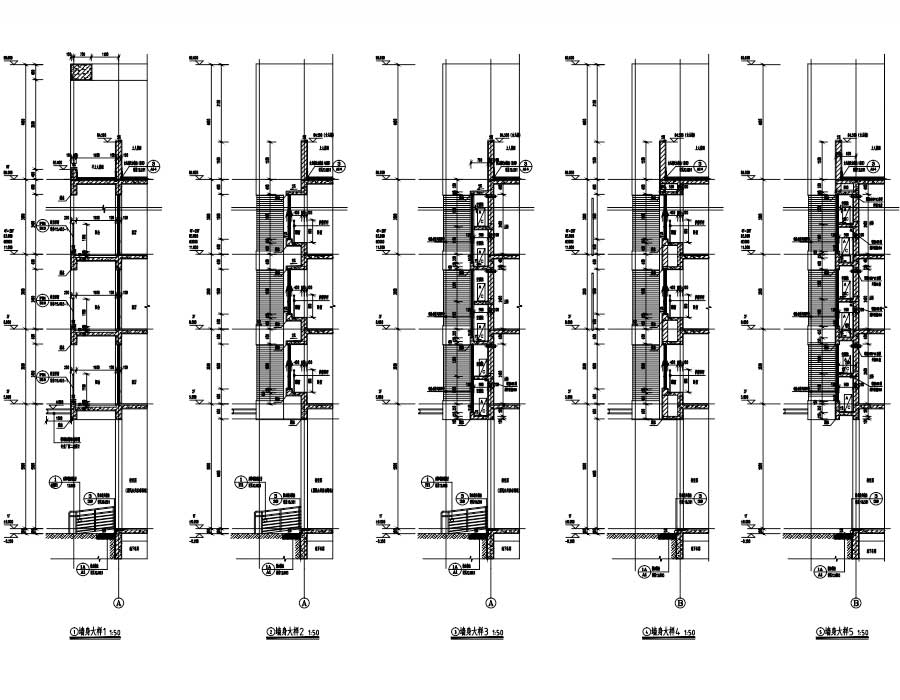

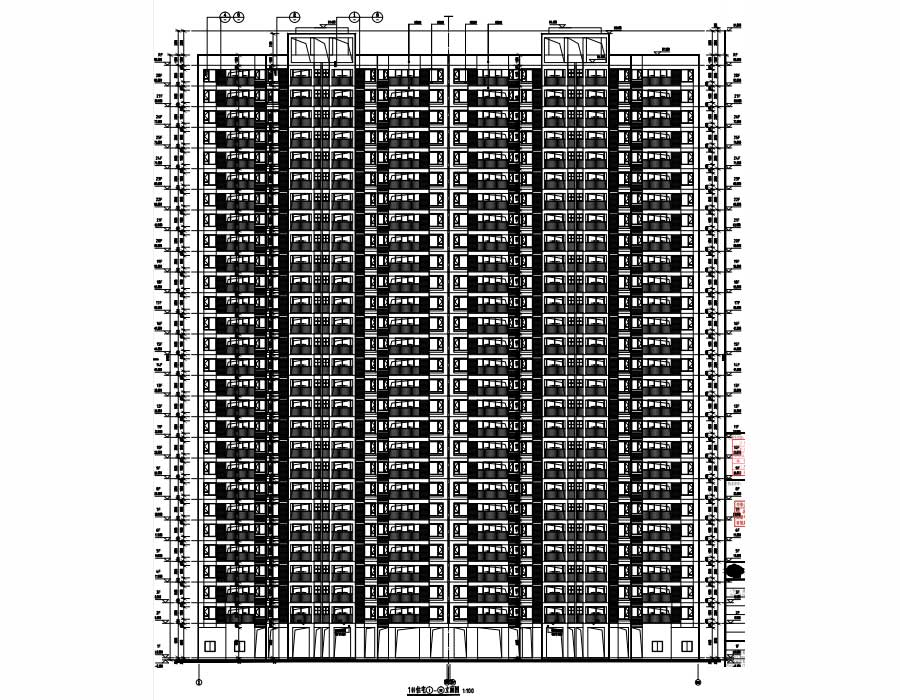

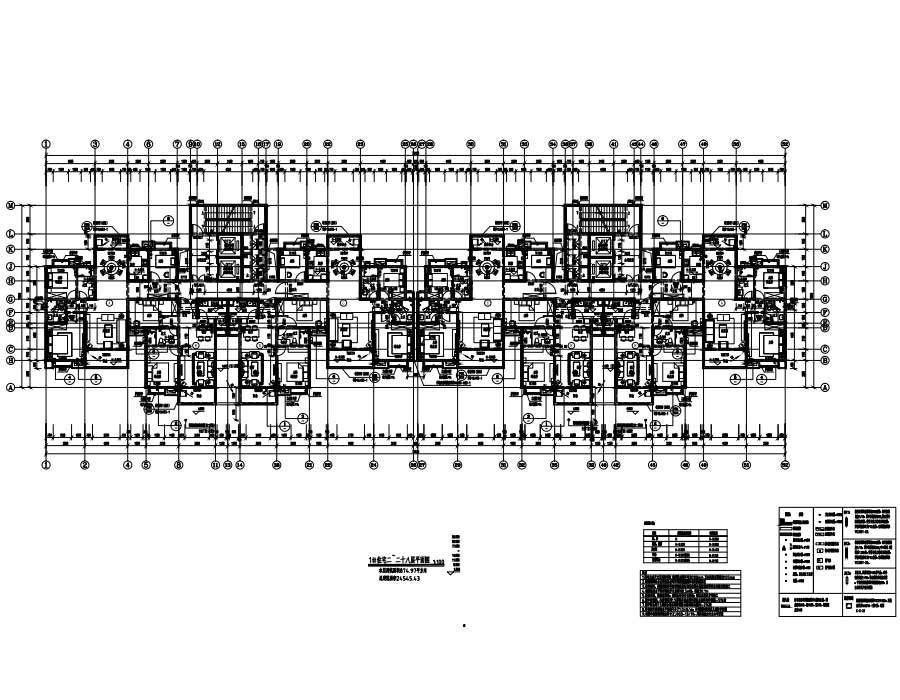

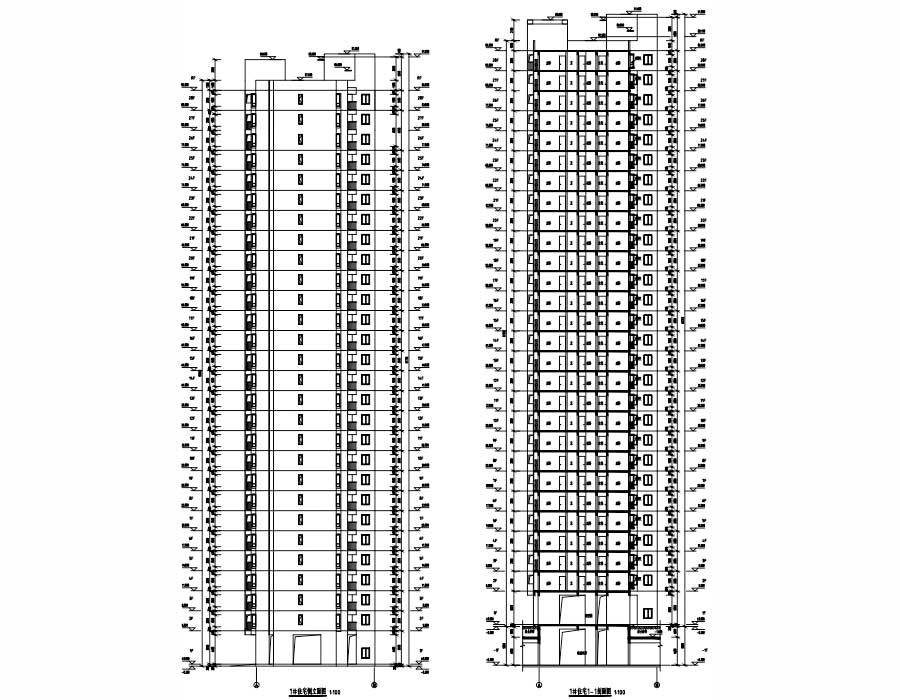

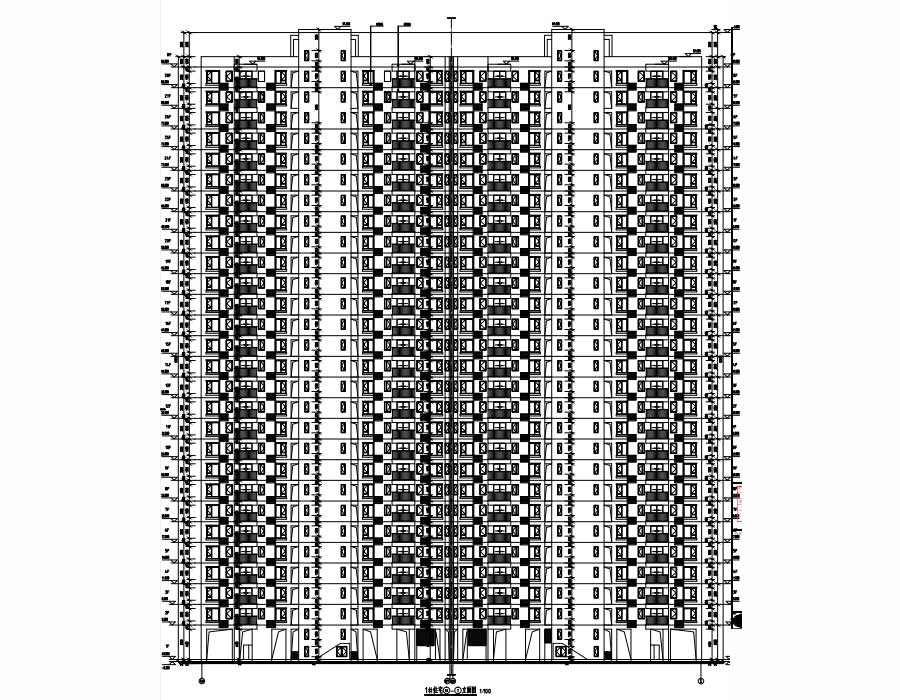

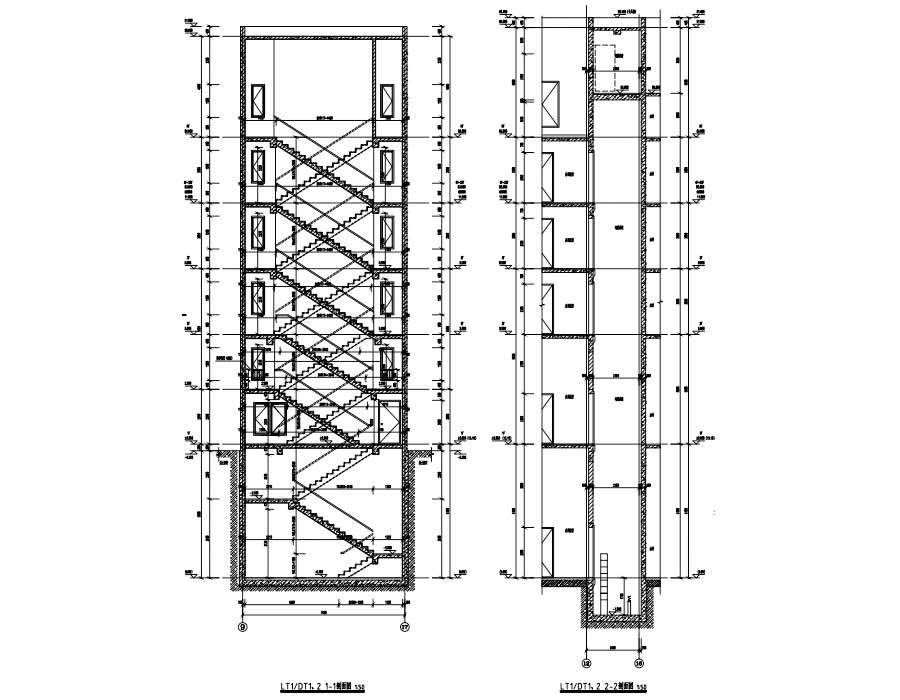

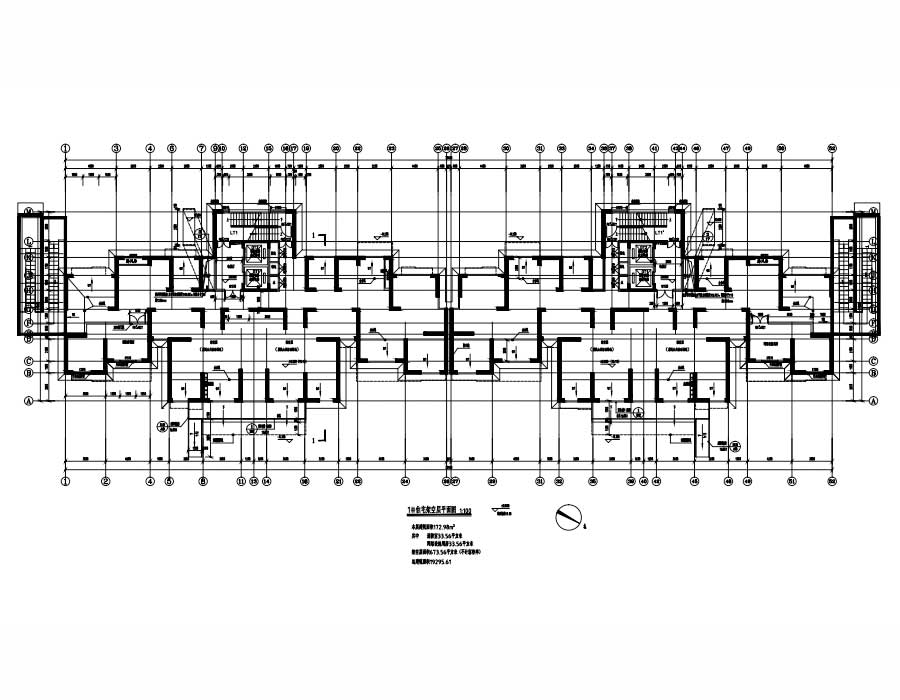

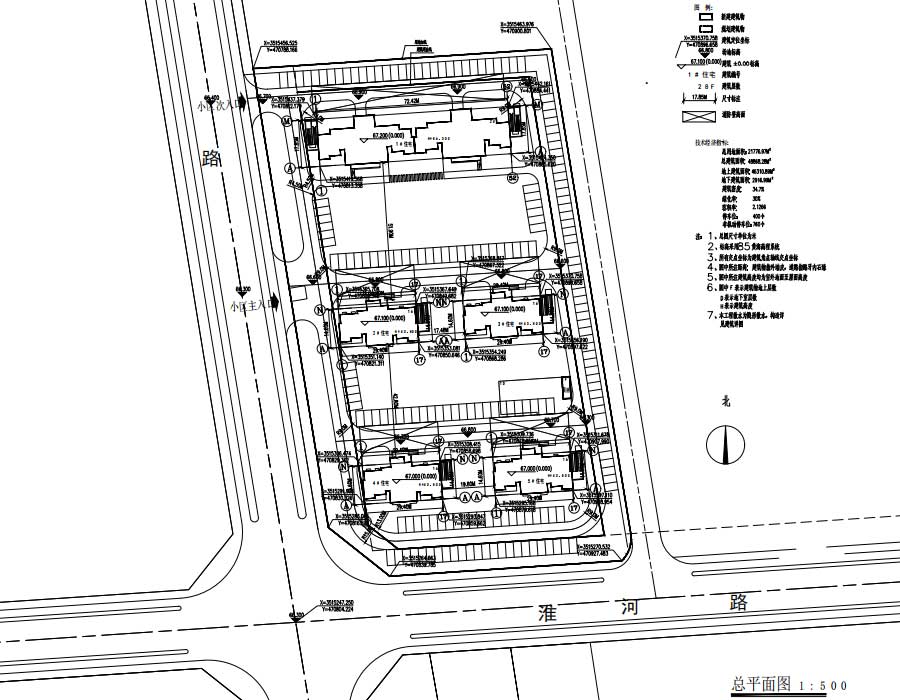

说明：该项目为某社区安置房二期工程全专业施工图，其中，1#住宅，总建筑面积25432.02平方米，地上28层，地下1层，高86.3米，框架结构，建筑功能为：地下一层为非机动车库，地上一层为架空层，二层以上为住宅；2#、3#、4#、5#住宅，总建筑面积均为5853.01平方米，地上15层，地下1层，高43.8米，剪力墙结构；图纸内容含：建筑专业，建筑设计说明、工程做法表、防渗说明、绿色建筑设计说明专篇、非机动车平面图、架空层平面图、建筑层平面图、立面图、剖面图、LT大样、墙身大样、户型放大平面图、无障碍户型放大平面图、门窗表、门窗大样、零星节点、自行车坡道大样、消防设计文件；结构专业，结构设计总说明、桩位平面布置图、筏板平面布置图、剪力墙平面布置图、剪力墙边缘构件详图、模板图、板平面配筋图、梁平面配筋图、屋面梁钢筋图、楼梯详图、墙身大样图、非机动车坡道结构图、承台布置图；电气专业，住宅电气设计说明、住宅动力配电系统图、电力平面图、插座平面图、照明平面图、住宅屋顶层航障照明平面图、屋顶层防雷平面图、住宅基础接地平面图、强电设计说明、居住建筑施工图绿色设计专篇（电气）、电气抗震设计专篇、消防设计专篇（电气）、竖向配电干线示意图、住户照明配电箱系统图、动力配电箱系统图、插座及应急照明平面图、弱电设计说明、设备及材料表、弱电系统图、火灾自动报警系统图、非机动车库弱电平面图、弱电组合平面图、火灾报警平面图、火灾报警、视频监控系统图消防控制逻辑表、防火门监控系统图、有线电视、电话,宽带系统图家居配线箱接线图、可视对讲系统图；暖通专业，设计说明、负一层防排烟平面图、绿色设计专篇、主要设备材料表、防排烟设计专篇（暖通专业）、地下一层通风平面图、屋面层通风平面图；给排水专业，住宅给排水设计说明、给水系统原理图、排水系统原理图、喷淋平面图、给排水平面图、卫生间详图、水箱间详图、居住建筑施工图绿色设计专篇（给排水）、给排水总平面图及建筑节能计算报告书、结构计算书等。
