建筑面积：5722.58,11544.63,11213.18,4647.6㎡地上层数：5,5,5,3层建筑高度：19.95,19.95,19.95,14.69m地下层数：1层高度类别：多层图纸深度：施工项目地址：安徽省设计时间：2017建筑风格：现代效果图：无

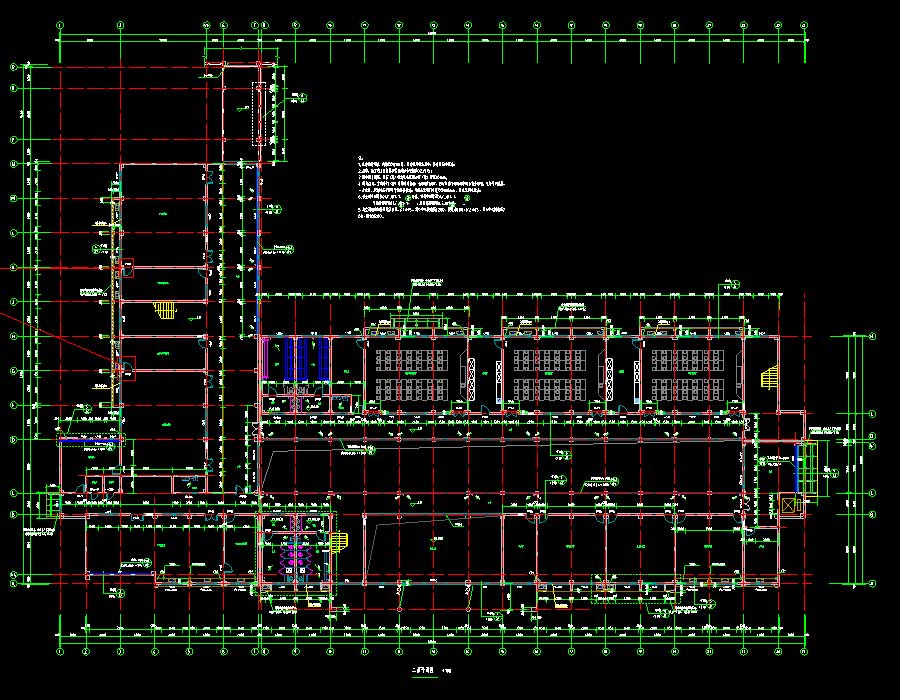

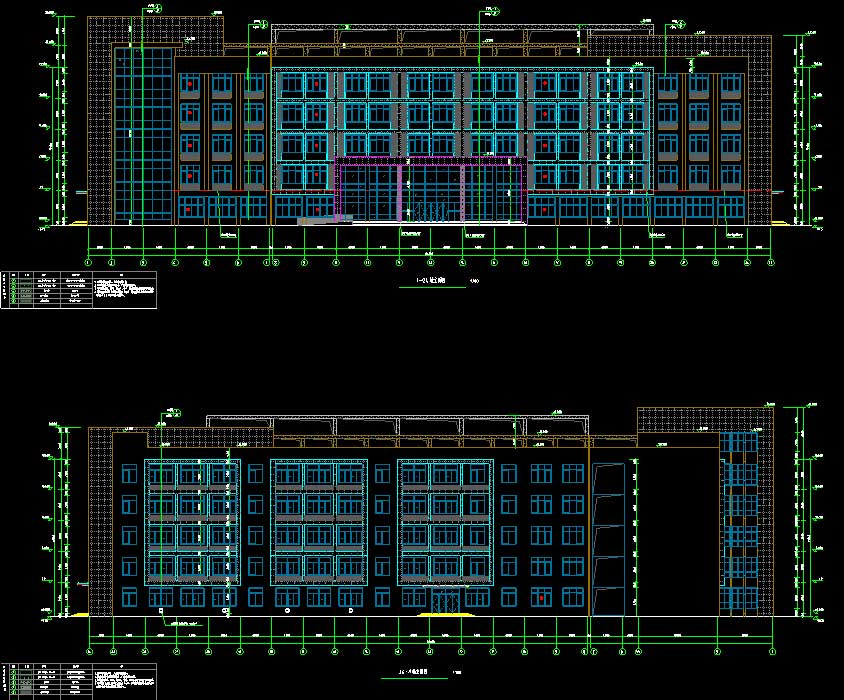

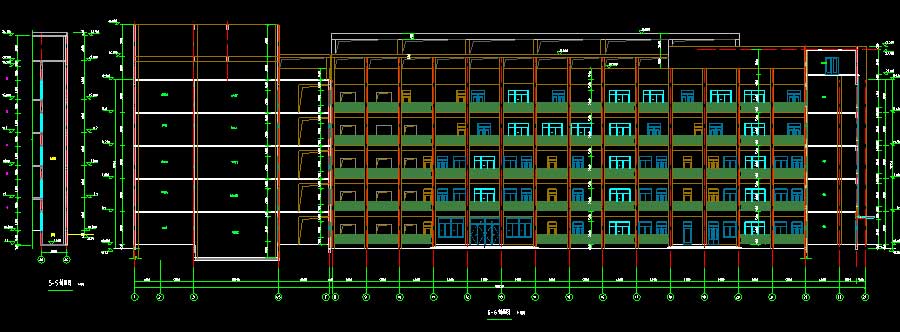

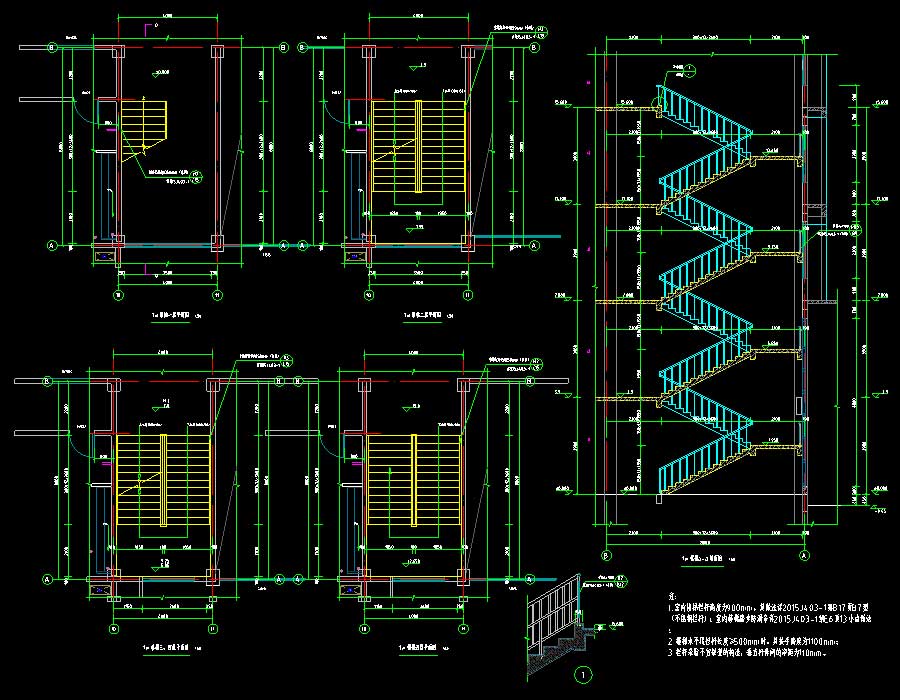

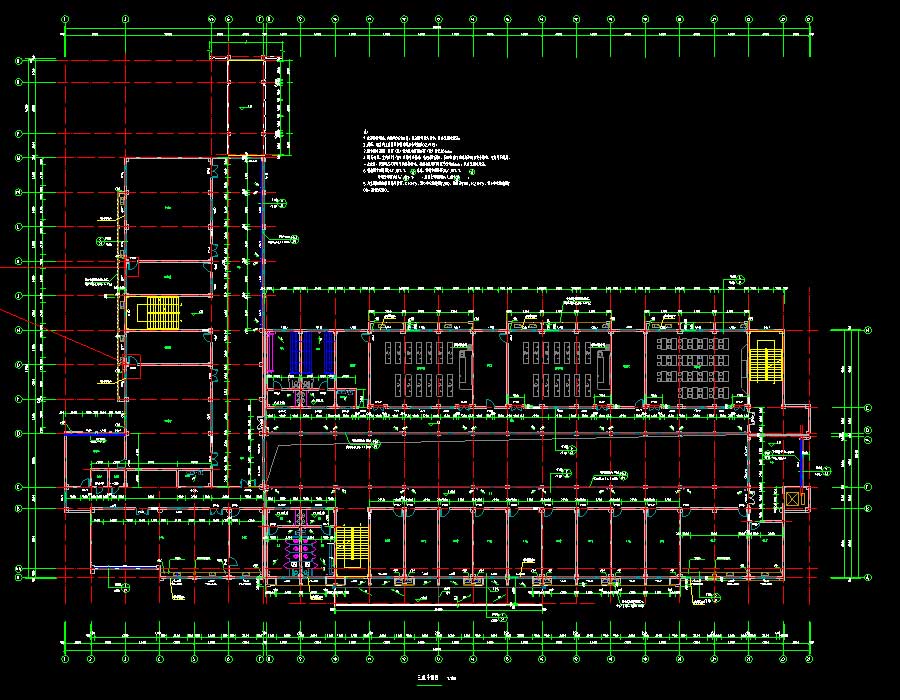

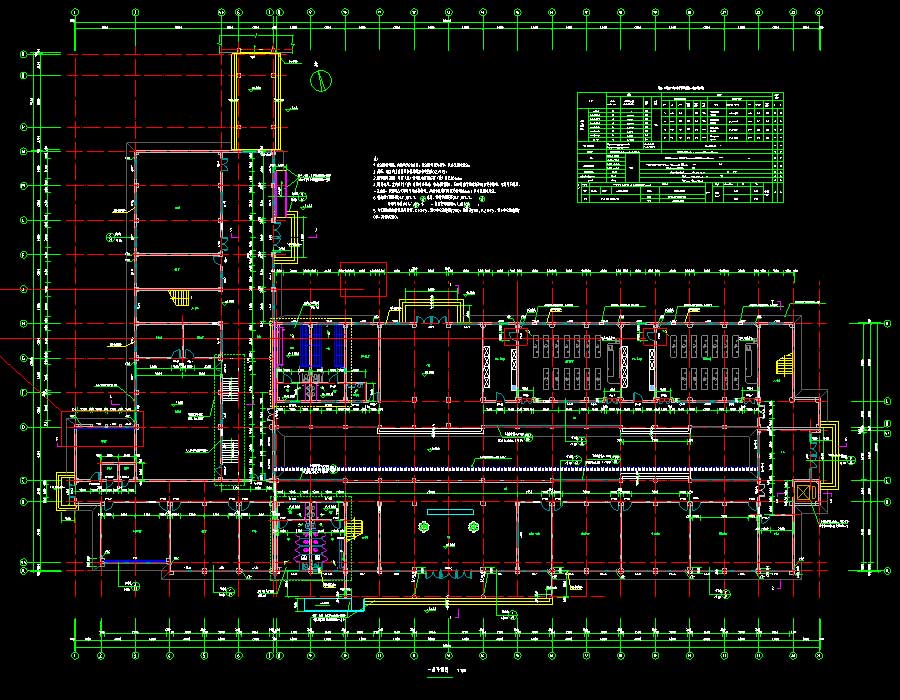

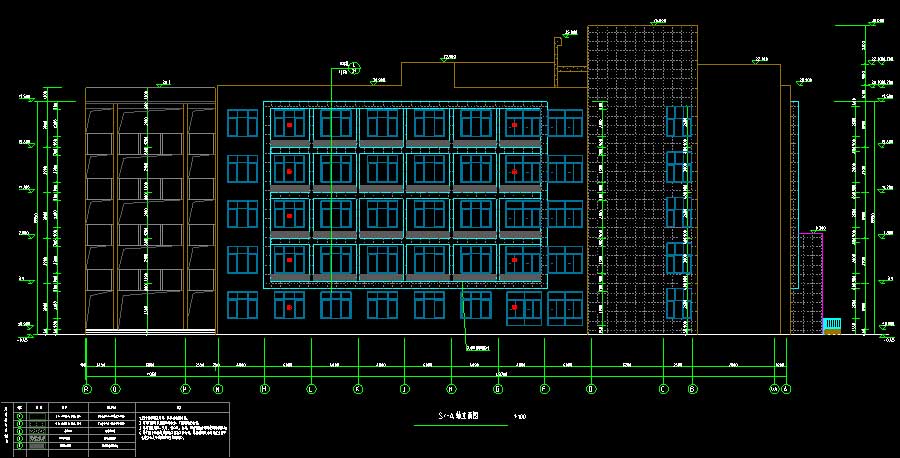

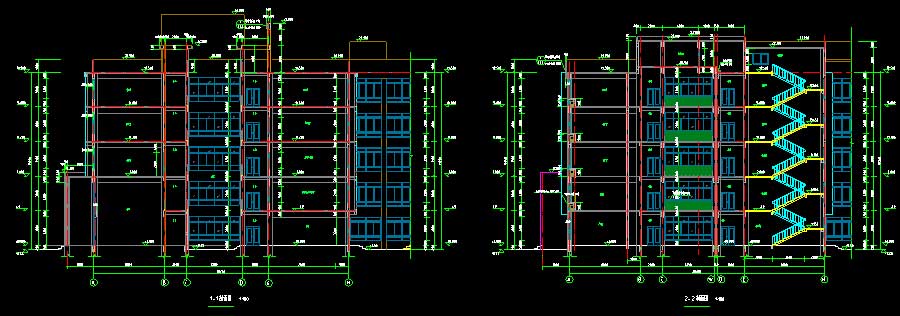

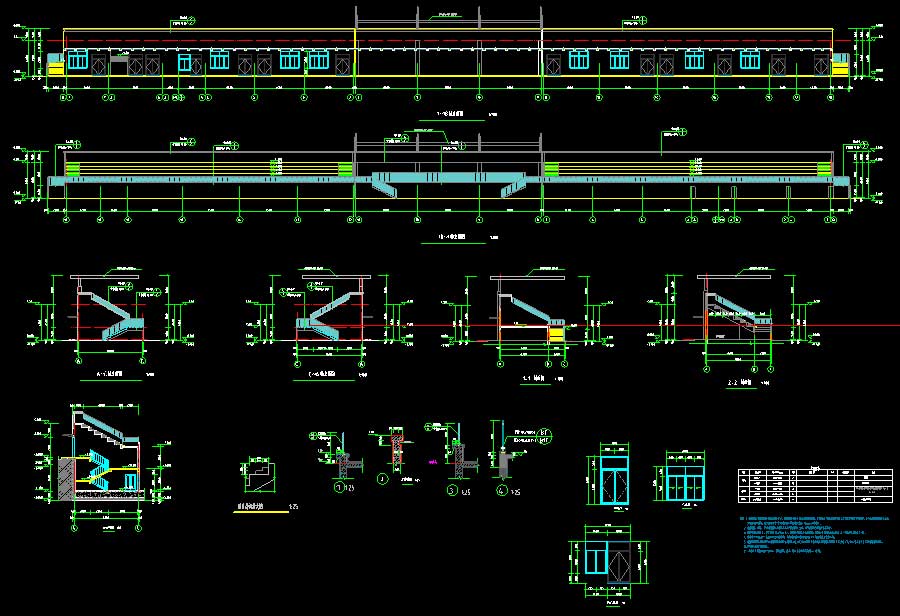

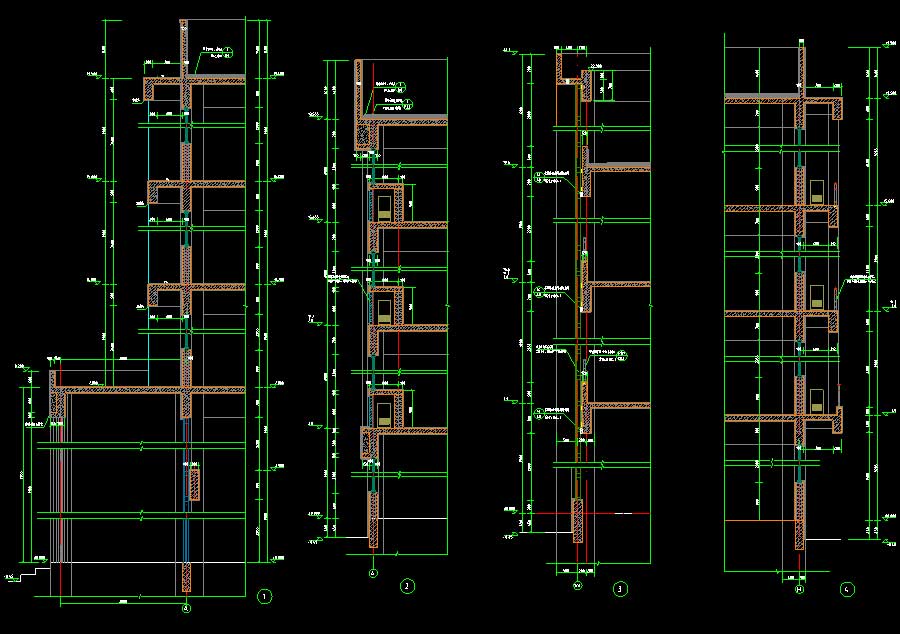

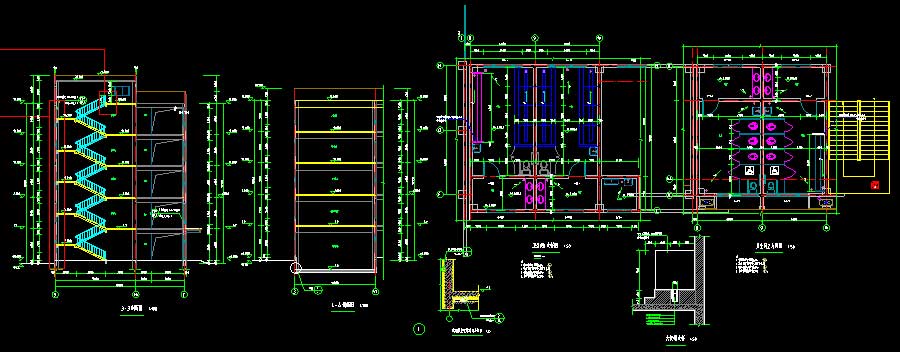

说明：某地学校多专业施工图（含计算书），包括1、2、3#教学楼，综合楼，食堂、报告厅及地下车库和看台。抗震设防烈度为7度，主要结构形式为框架结构。其中，1、2、3#教学楼及综合楼地上层数均为5层，建筑高度均为19.95米，建筑面积为5722.58-11544.63平方米；食堂、报告厅地上层数为3层（局部1层），建筑高度为14.69米，建筑面积为4647.6平方米；地下车库为地下1层，停车99辆，建筑面积为3985.87平方米，看台面积为407.98平方米。图纸内容含：建筑说明，总平面图，平面图，立面图，剖面图，楼梯平面图，楼梯剖面图，卫生间大样图，楼梯大样图，节点大样图，门窗大样，车库局部大样图，看台台阶大样图，看台一层平面图，看台顶层平面图，节能设计一览表；给排水说明，给排水平面图，屋面排水平面图，喷淋平面图，卫生间大样图，给排水系统展开图，给排系统原理图，消火栓系统展开图，泵房大样图，消火栓、喷淋系统原理图，集水坑大样图；结构说明，桩基平面布置图，结构平面图，梁平法施工图，楼梯结构详图，结构详图，结构及基础梁平面图，框架柱平面布置图，桩基承台平面布置图，配筋图；电气说明，配电系统图，弱电系统图，电气系统图，低压配电系统图，电气火灾监控系统图，火灾自动报警系统图，防火门监控系统，照明平面图，弱电平面图，防雷平面图，配电平面图，火灾报警平面图，基础接地平面图；暖通说明，空调平面图，通风平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
