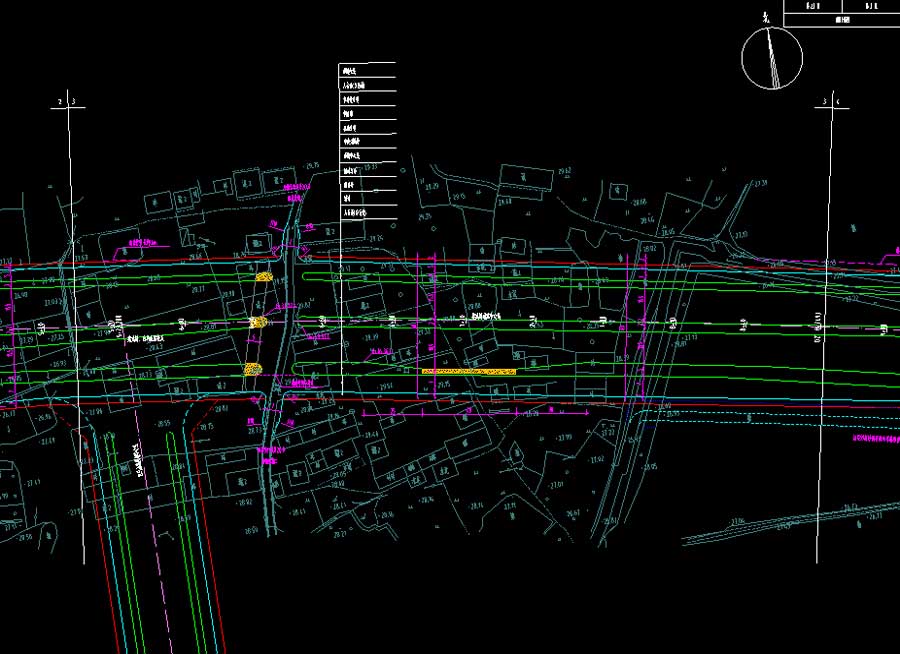

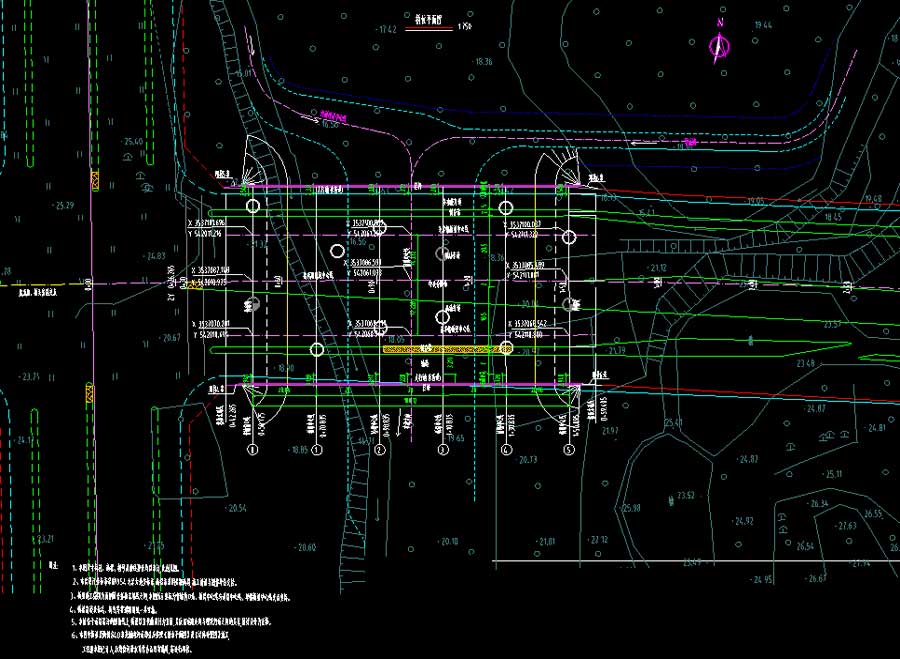

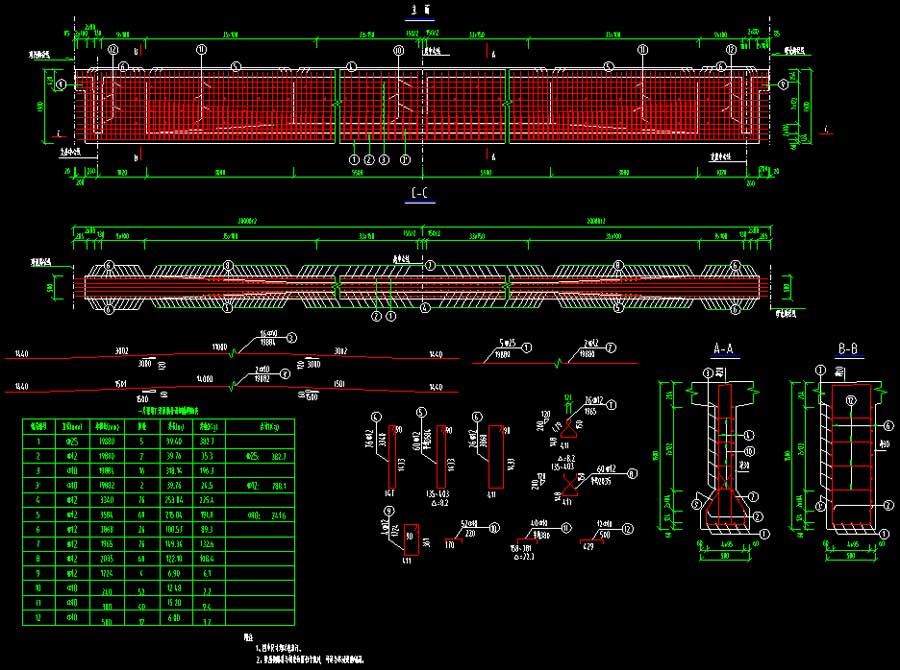

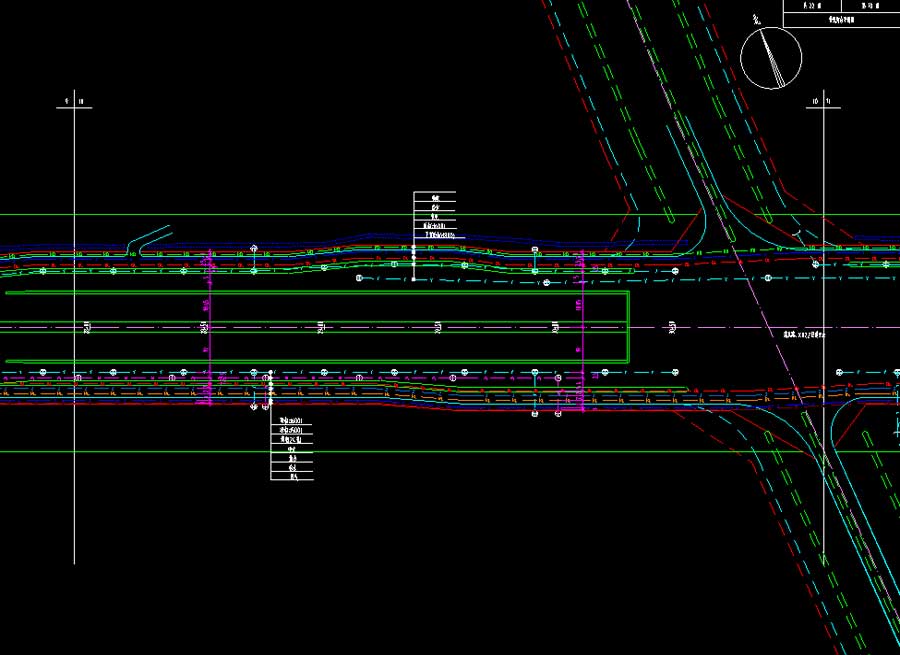

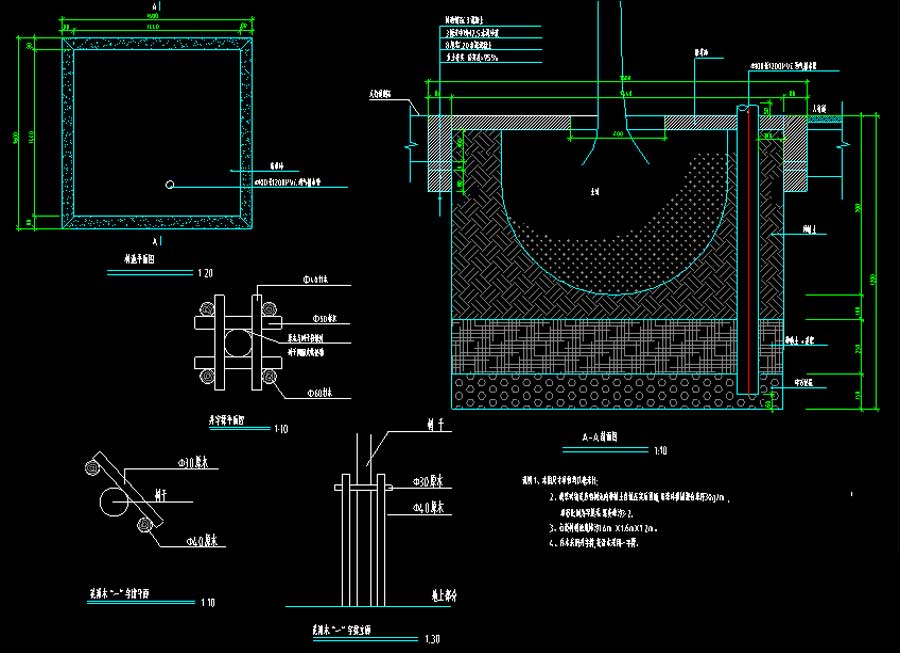

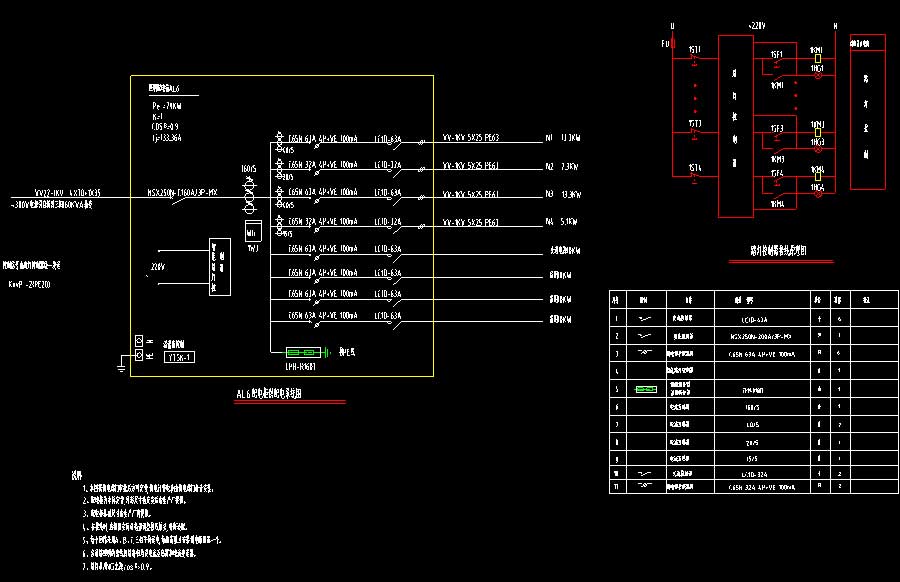

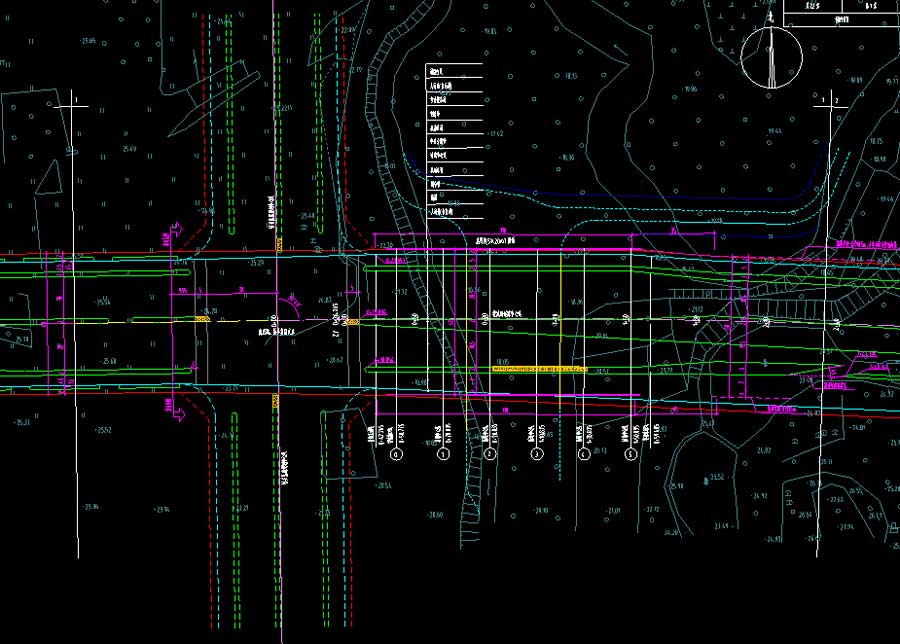

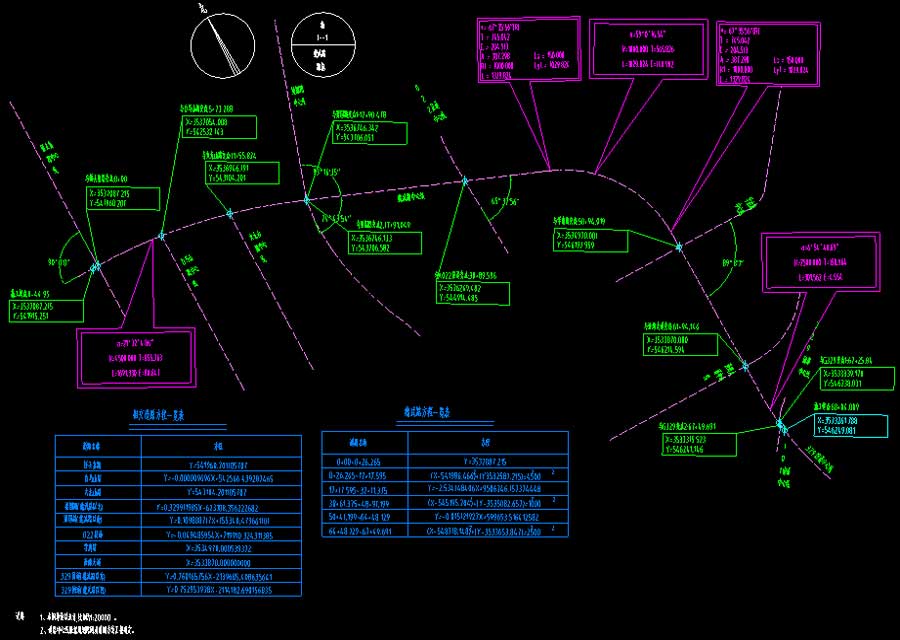

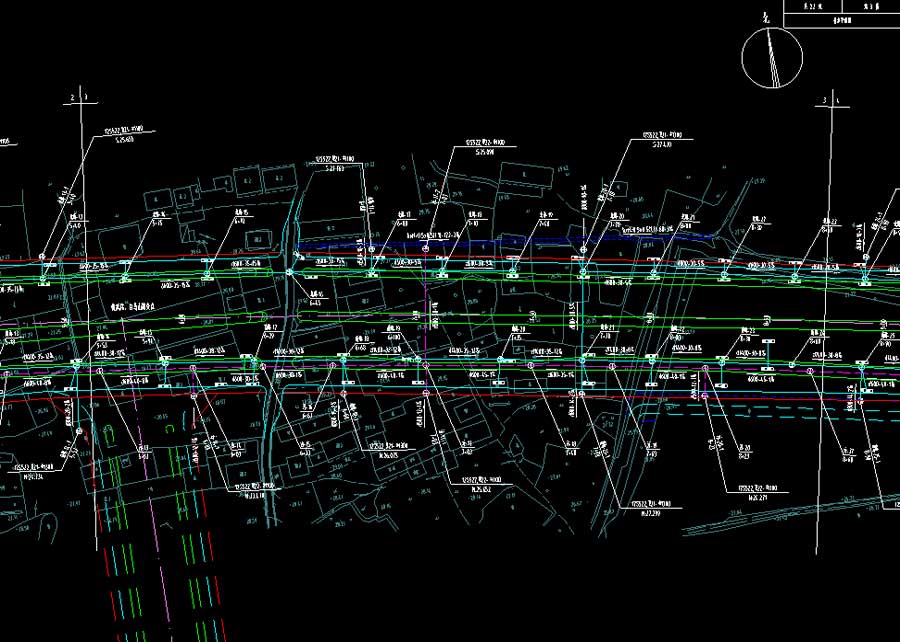

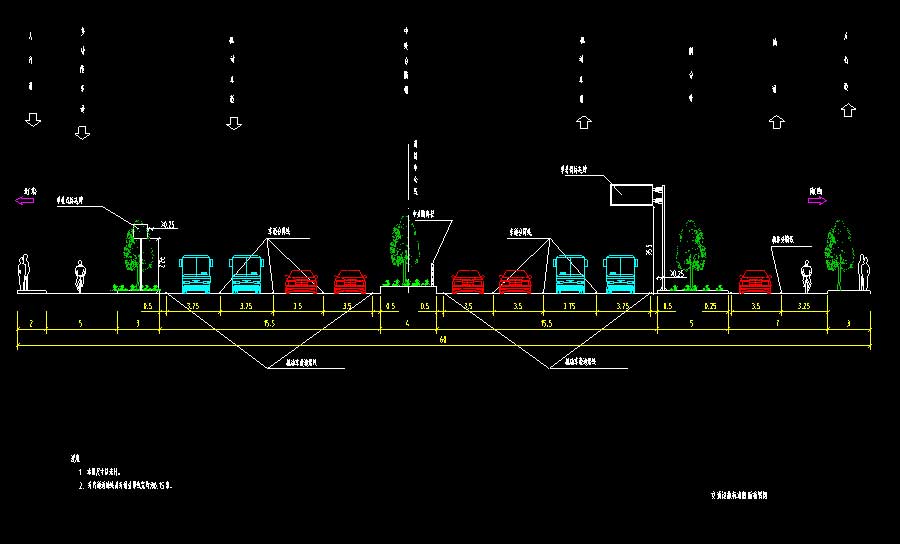

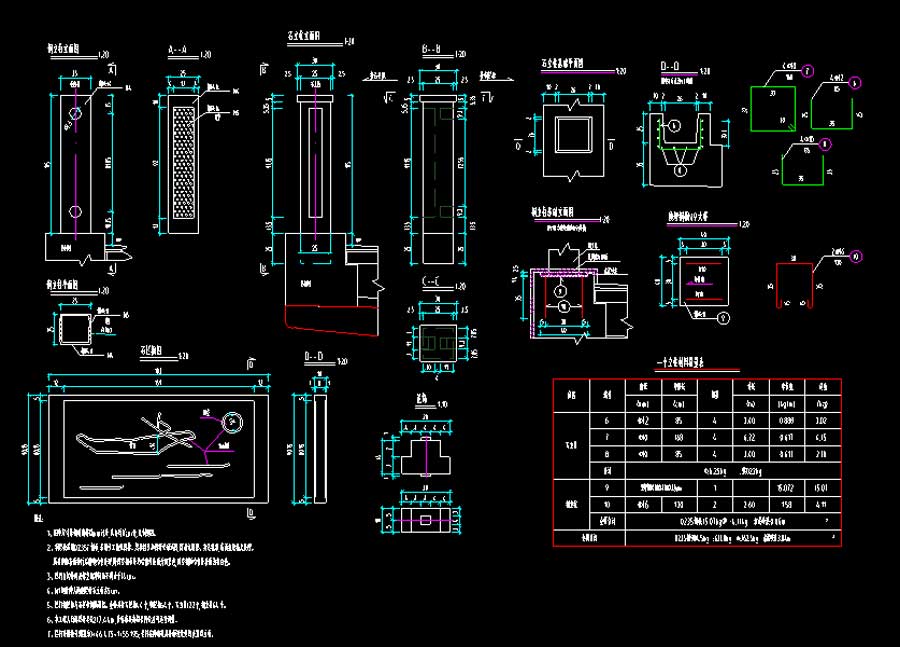

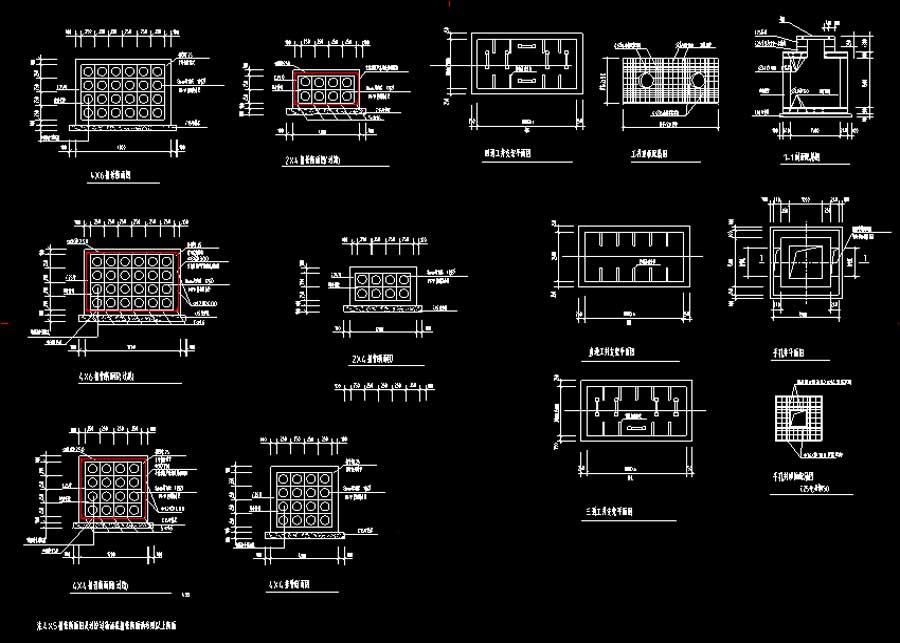

说明：某城市快速路工程施工图，抗震设防烈度为7度，全长约6.75公里，规划红线宽60米，两侧绿线各20米，设计速度60km/h。沿线主要为农田、村庄，局部路段有树林、坟墓，沟塘等。设计内容包括道路工程、排水工程、交通工程、桥梁工程、绿化工程、照明工程、管线综合工程、电力排管工程。图纸内容含：工程位置图。道路工程说明，轴线图，道路平面设计图，平曲线表，逐桩坐标表，纵断面图，竖曲线表，标准横断面图，路拱大样图，路面结构设计图，侧石安装大样图，无障碍设计大样图，人行道铺装设计图，盲道设计大样图，树池设计大样图，路基一般设计图，边坡防护工程设计图，新老路基衔接大样图，路基处理断面图，路基处理示意图，中央隔离栏大样图，行人过街大样图，隐形井盖设计图；排水工程说明，雨水汇水面积，污水系统图，管线横断面布置图，排水平面图，雨水纵断面图，污水纵断面图，沥青路面雨水口加固图，下穿（挡土墙段）排水示意图，沥青路面检查井加固图，检查井防坠安全网设计图，梯形边沟及雨水进出口护砌大样图，顶管接收井工艺图、结构图，顶管工作井工艺图、结构图，倒虹吸工艺图，倒虹吸结构图，箱涵总体布置图，箱涵钢筋构造图；管线综合说明，管线横断面布置图，管线综合平面图；桥梁工程说明，桩位平面图，T梁一般构造图，T梁预应力钢束布置图，钢筋布置图，桥台承台钢筋构造图，抗震设施及支座构造图，桥梁伸缩缝构造图，桥头搭板钢筋构造图，人行道板、盖板构造图，栏杆基座、枕梁、缘石钢筋构造图，电子警察杆件基座钢筋构造图；标志标线设计说明，监控设计说明，交通设施横断面图，标线设计图，单柱方形、三角形标志基础设计图，单悬臂结构及基础设计，纵、横向滑动槽钢连接件大样图 ，名牌大样图，标线大样图；绿化设计说明，植物配置表，标准段绿化平面图，绿化标准横断面图，苗木支撑图；照明工程说明，系统图，照明横断面，隧道灯具布置横断面图，照明平面图，路灯大样，四火中杆灯大样，六火中杆灯；电排土建工程设计说明，10kV土建设计说明，开闭所结构图、建筑图，10KV电排平面图，钢筋混凝土工井图，排管断面图布置图，排管与工井连接作法，工井接地布置图，工井标牌制作说明，警示带及制作说明等等。
