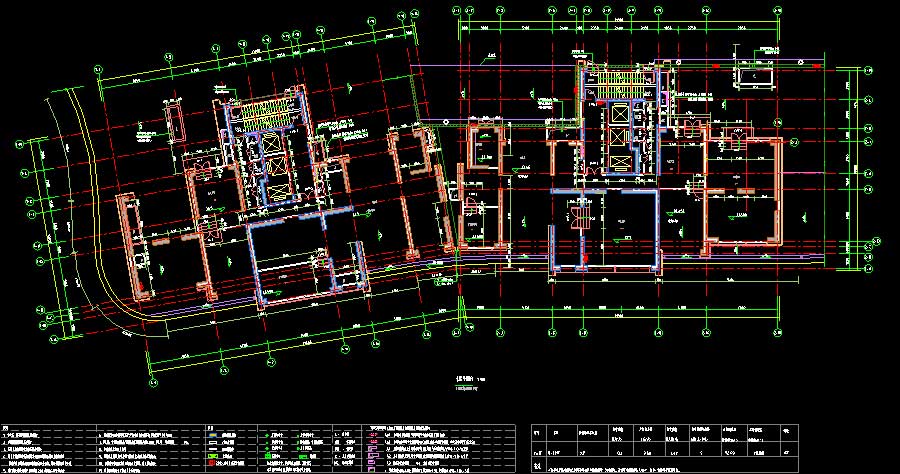

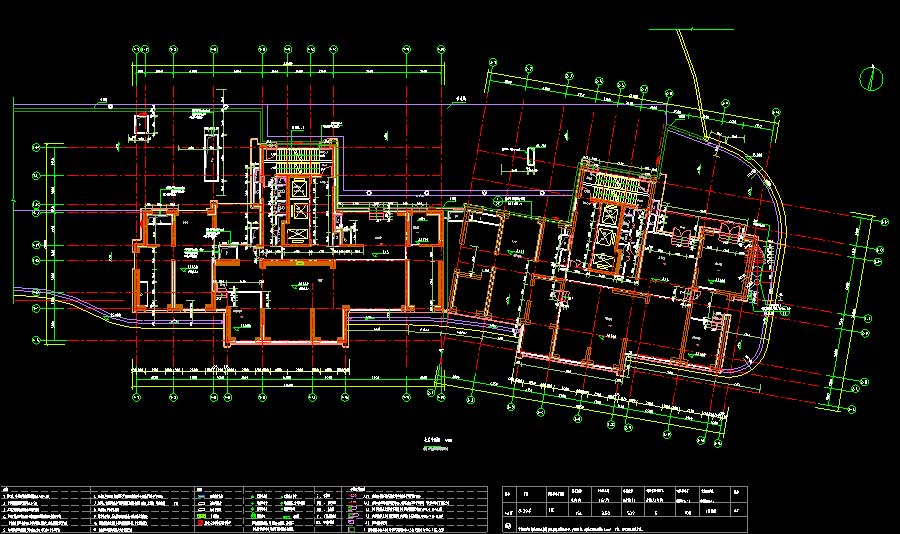

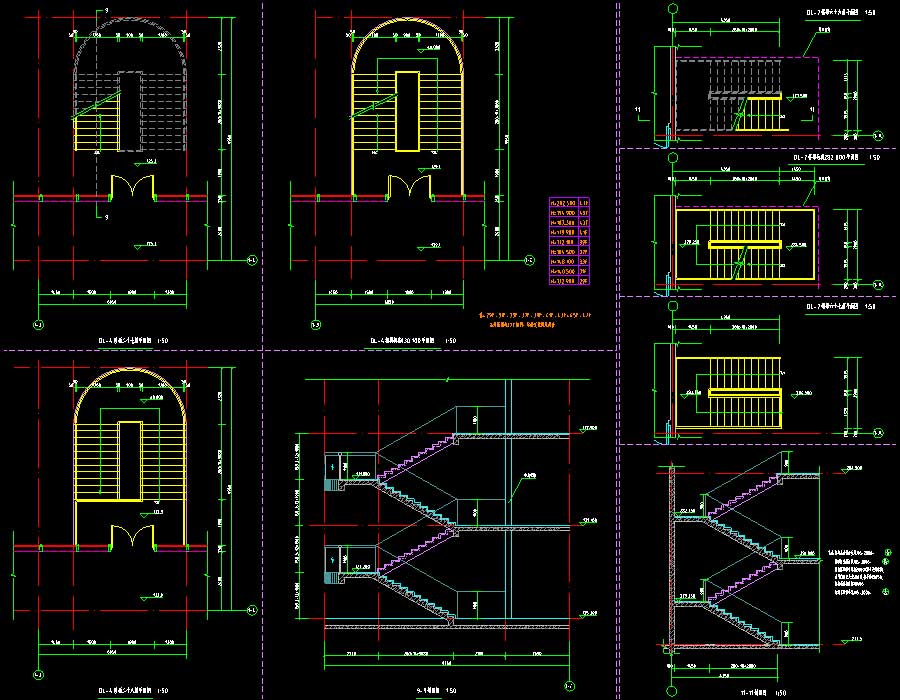

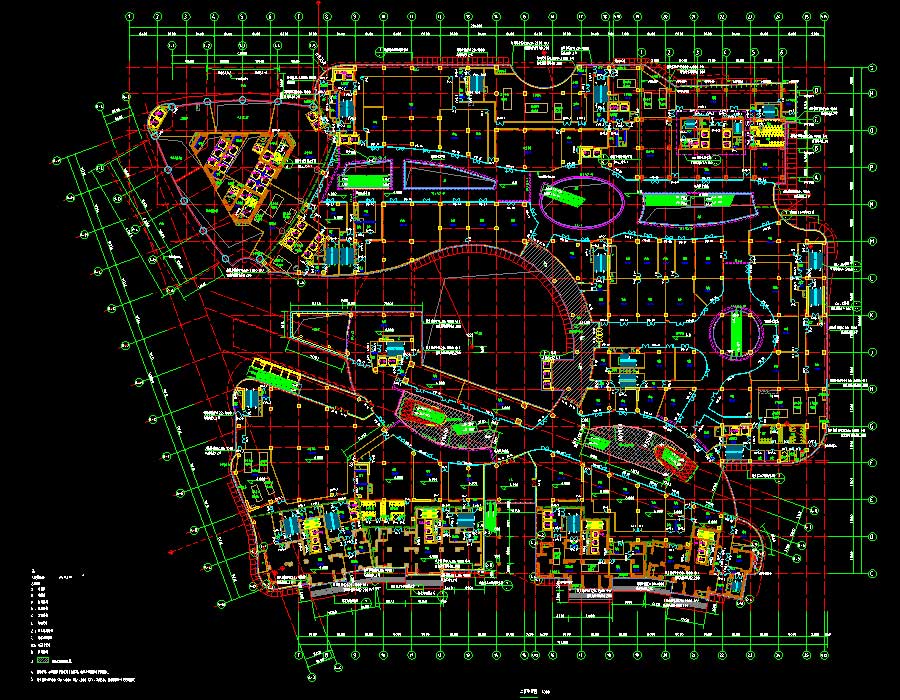

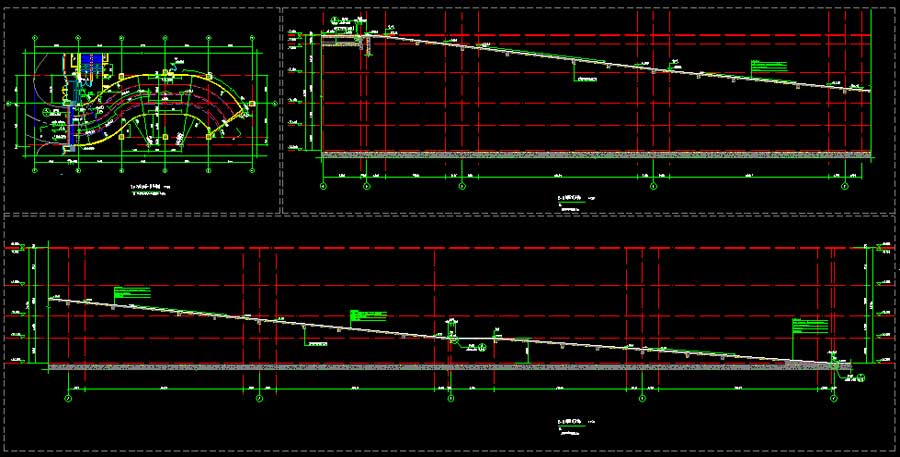

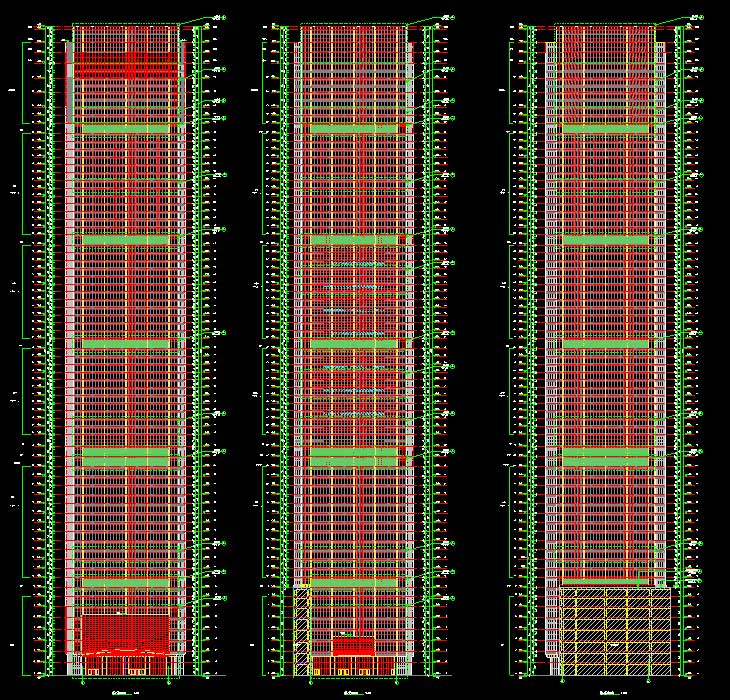

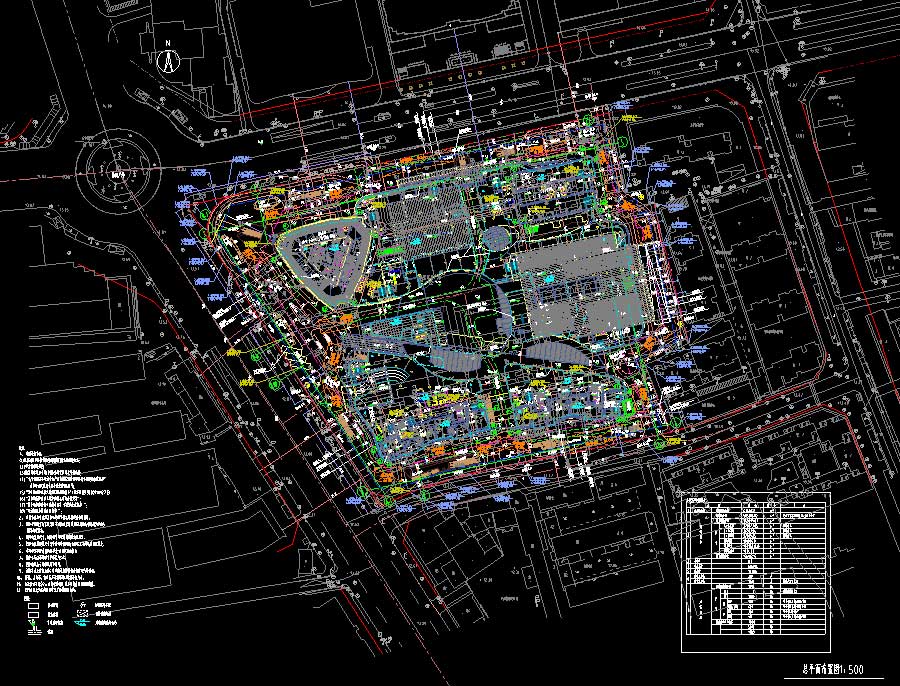

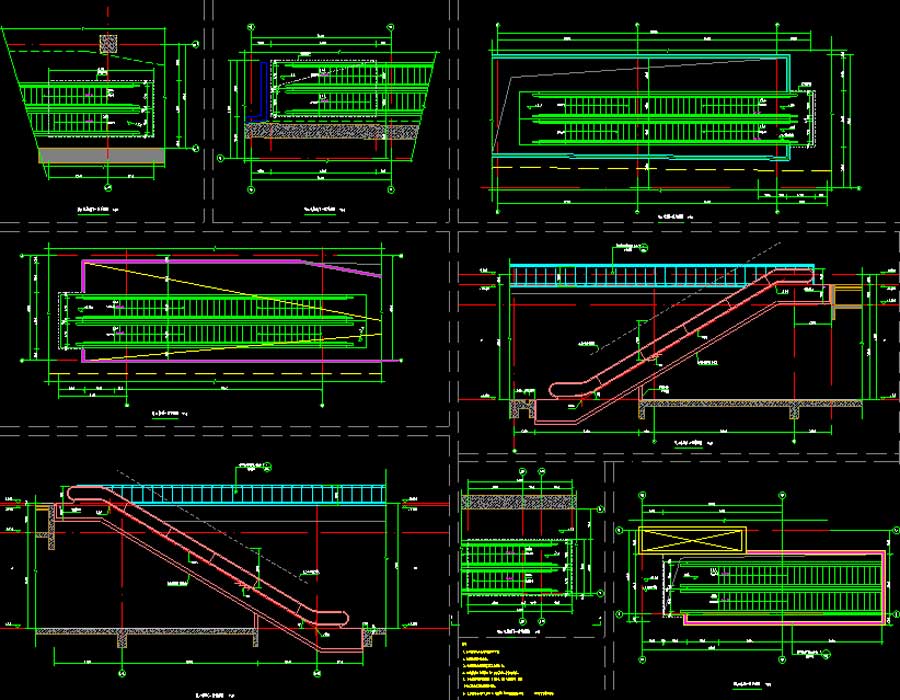

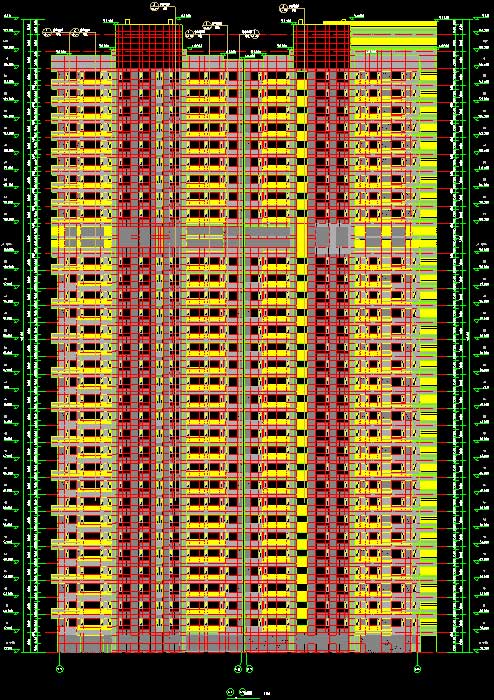

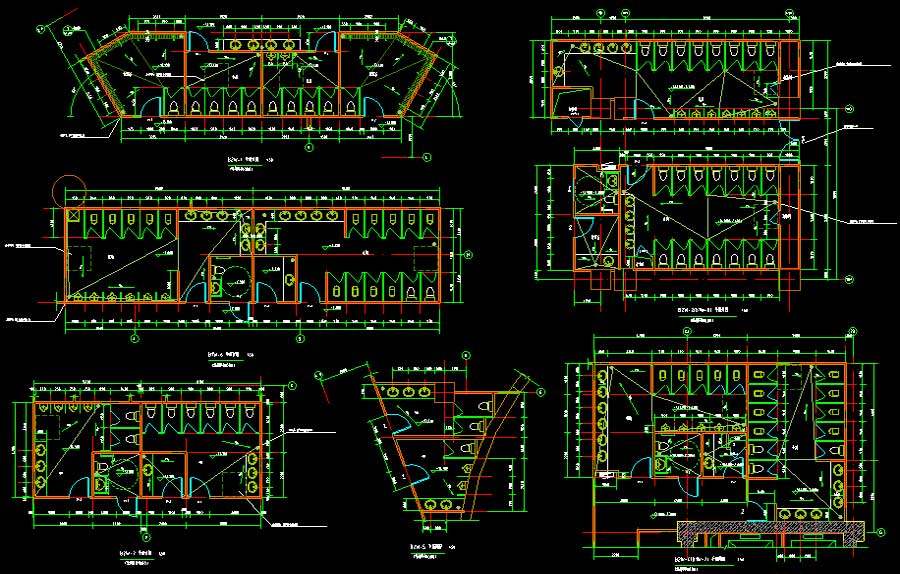

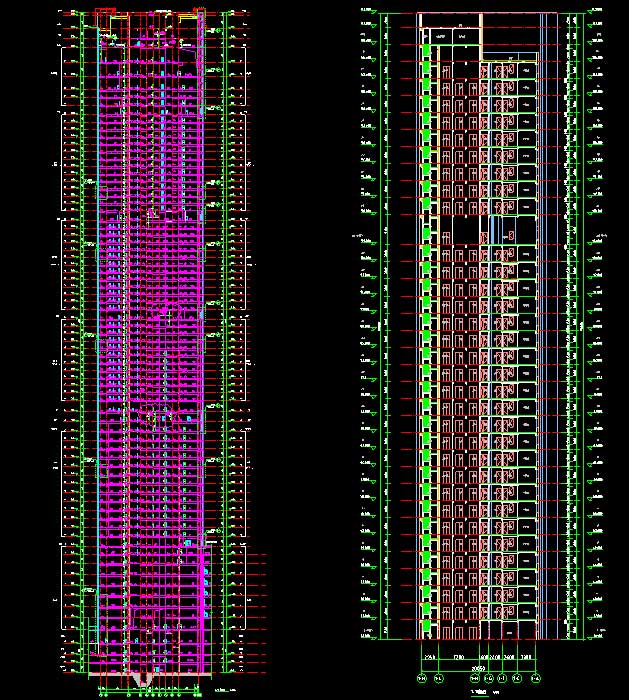

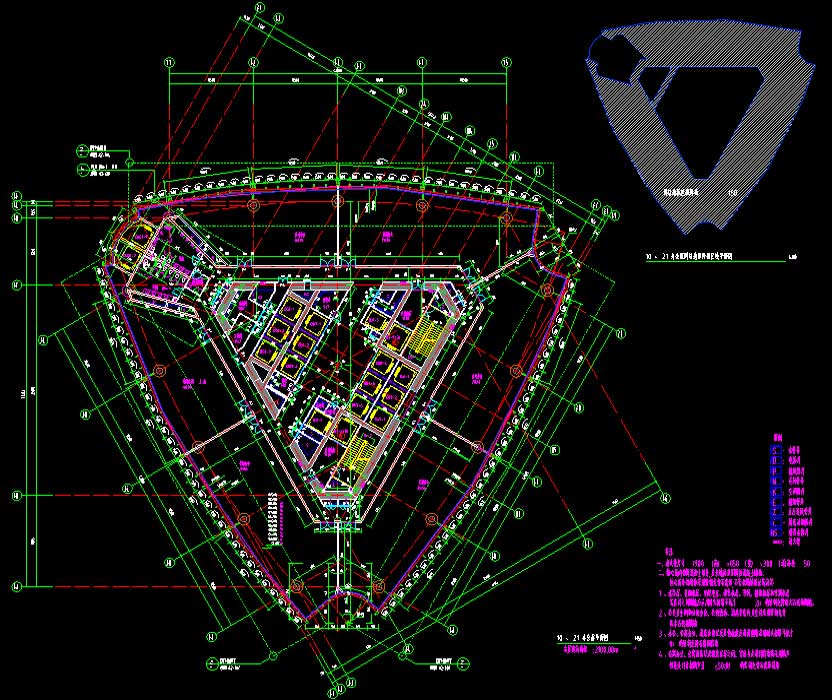

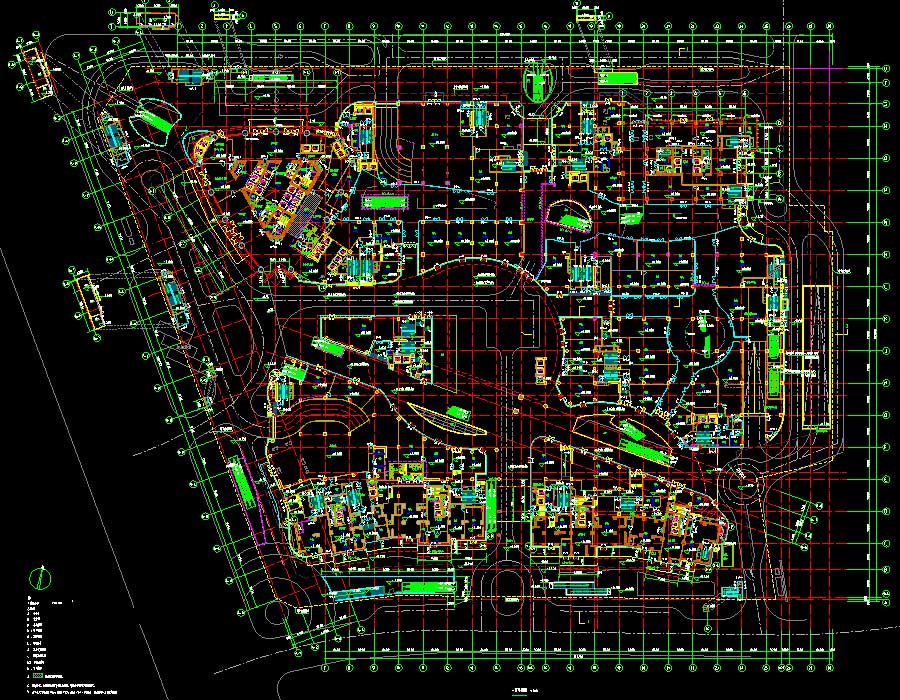

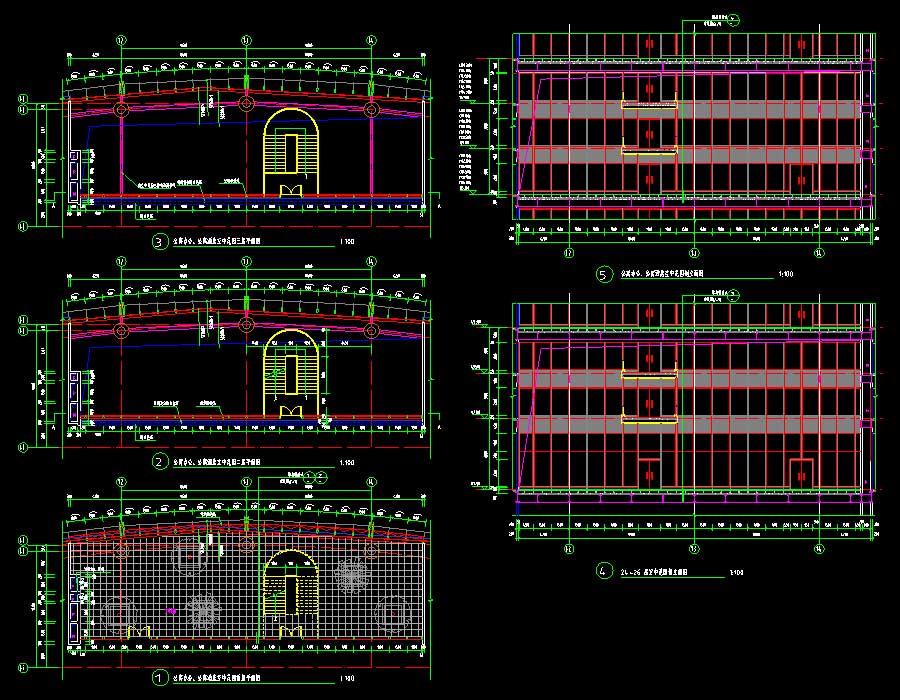

说明:某地超高层商业综合体建筑施工图,包括一座超高层地标塔楼,1、2#超高层住宅楼,商业裙房及地库。抗震设防烈度为7度,主要结构形式为框架剪力墙结构。其中,1、2#住宅楼地上层数均为39层,地下层数均为4层,建筑高度均为148.75米;地标塔楼地上层数为68层,地下层数为4层,建筑高度为317米;商业裙房部分地上层数为7层,地下层数为4层,建筑高度为35.5~49米;项目总用地43398.4平方米,项目总建筑面积504265.77平方米;地下一、二层为商业购物区、自行车库及设备用房,地下三、四层为停车库及设备用房等;商业裙房顶部布置了4座超高层塔楼。地上(计容)总建筑面积347187.2平方米,其中地标塔楼建筑面积125041.5平方米, 住宅建筑面积81556.12平方米, 大型商业裙房及配套附属用房地上建筑面积140589.58平方米, 七层架空层建筑面积为819.42平米,地下室建筑面积156187.15平方米。图纸内容含:建筑说明,节能设计专篇,总平面图,道路详图,平面图,立面图,剖面图,汽车坡道平面图、剖面展开图,防火分区平面图,出入口坡道地下一层平面图,出入口坡道详图,自行车坡道详图,扶梯平面大样图、剖面图,电梯平面图、剖面图,楼梯详图,核心筒楼梯详图,单元平面放大图,核心筒详图,局部放大图,墙身剖面图,节点详图,卫生间详图,滑冰场详图,集水井及排水沟详图,影院详图,门窗详图等等。
建筑面积:504265.77㎡建筑高度:148.75,148.75,317m地上层数:39,39,68层地下层数:4层高度类别:超高层图纸深度:施工项目地址:江苏省设计时间:2013效果图:无建筑风格:现代
