某住宅小区地下车库建筑施工图3714330702文件大小:15.15M图纸张数:11张推荐人:红_909641所属分类:建筑专业
分 享
下  载
建筑面积:49366.63㎡建筑高度:地上层数:地下层数:1层高度类别:图纸深度:施工项目地址:河南省设计时间:2018效果图:无建筑风格:

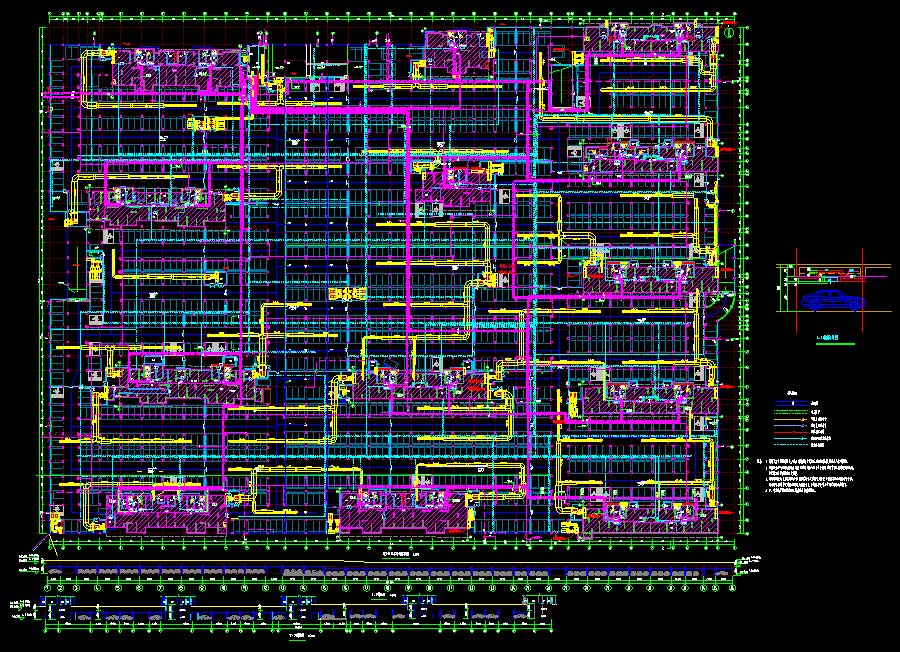

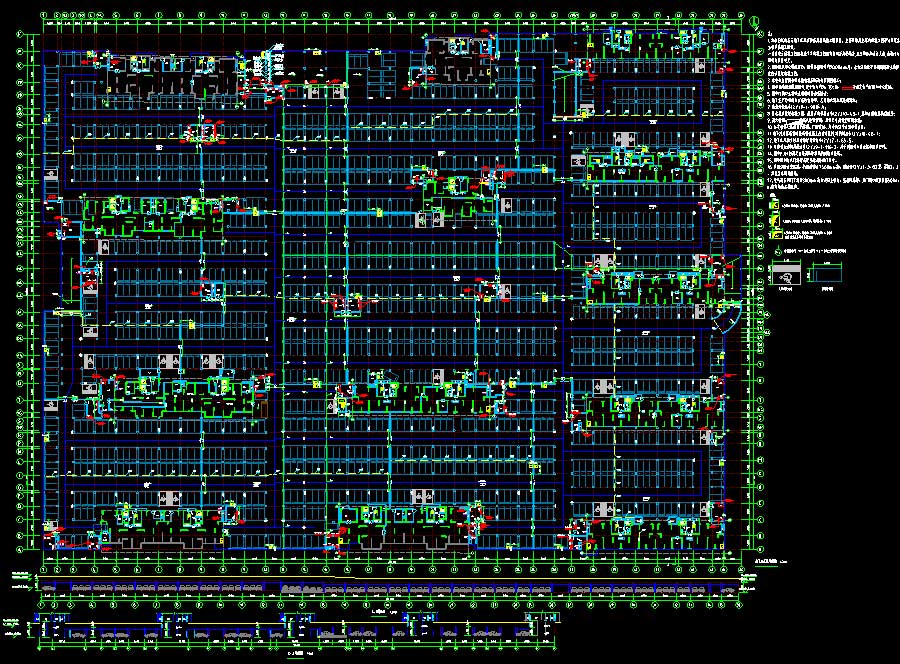

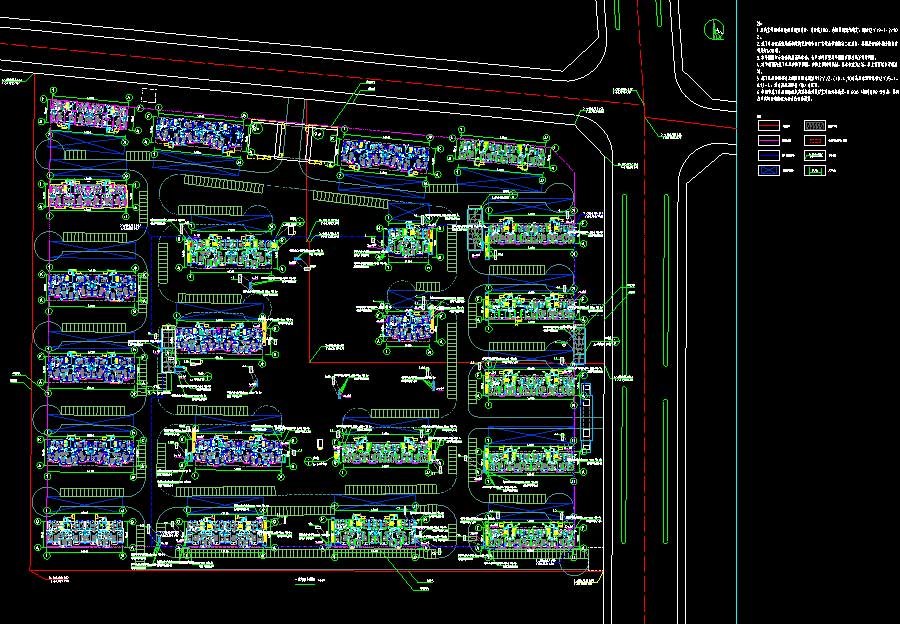

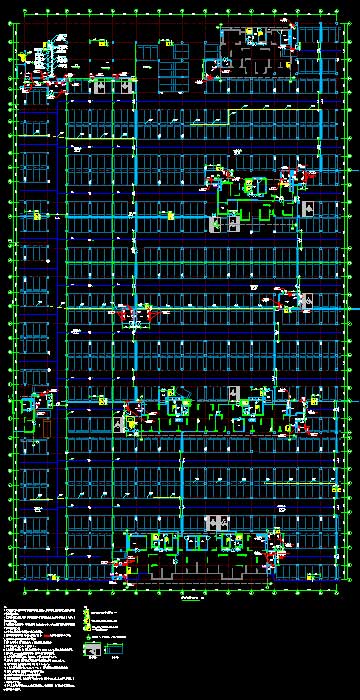

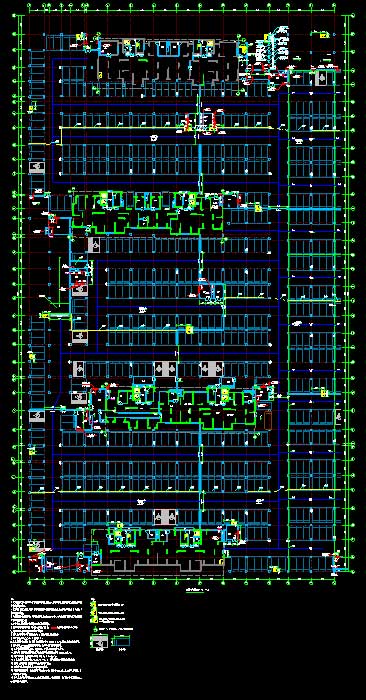

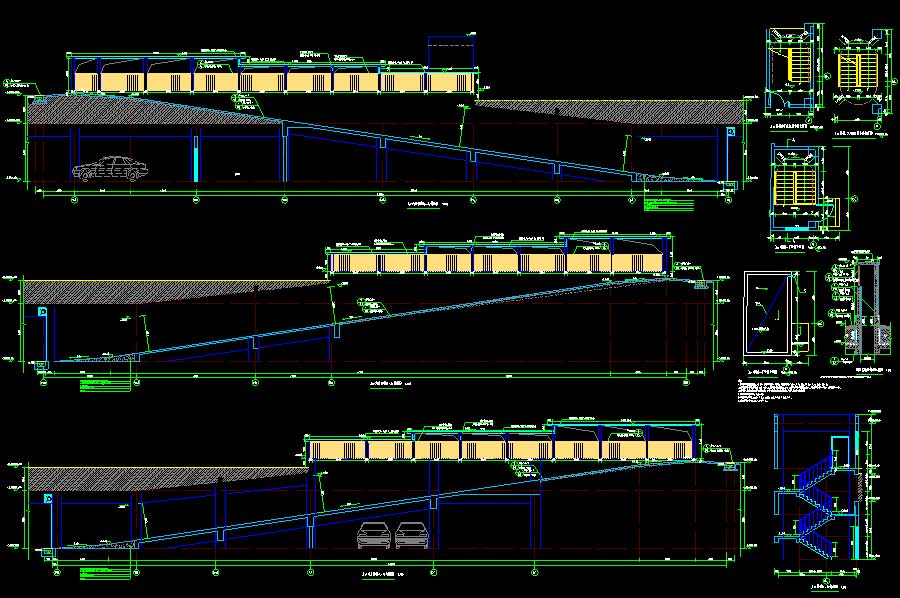

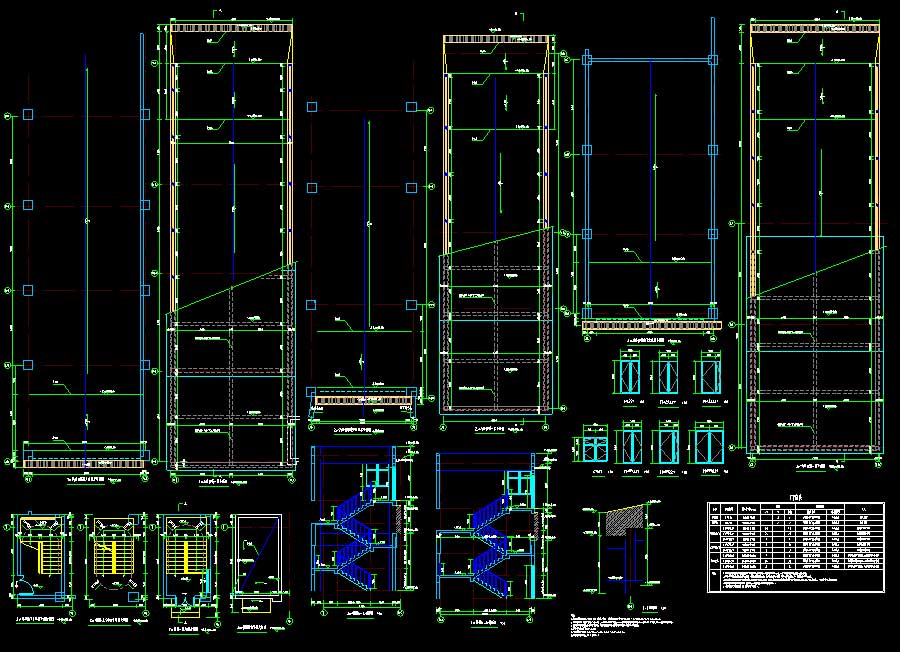

说明:某地下车库建筑施工图,抗震设防烈度为7度,主要结构形式为框架结构,基础形式为柱下独立基础。总建筑面积为49366.63平方米(含主楼地下室面积),其中地下建筑面积49233.51平方米,地上建筑面积(楼梯间、风井出地面)133.12平方米。层高为3.7米,共地下一层。设计为普通机动车位,共计停车1436辆,其中无障碍停车位43辆。图纸内容含:施工图设计说明,工程做法表,地下室防水做法,室内装修做法表,一层组合平面图,地下车库平面图,剖面图,地下车库平面放大图,防火分区示意图,分区示意图,楼梯详图,汽车库坡道详图,门窗表、门窗详图,风井出地面大样图,地下车库层管线综合图。
