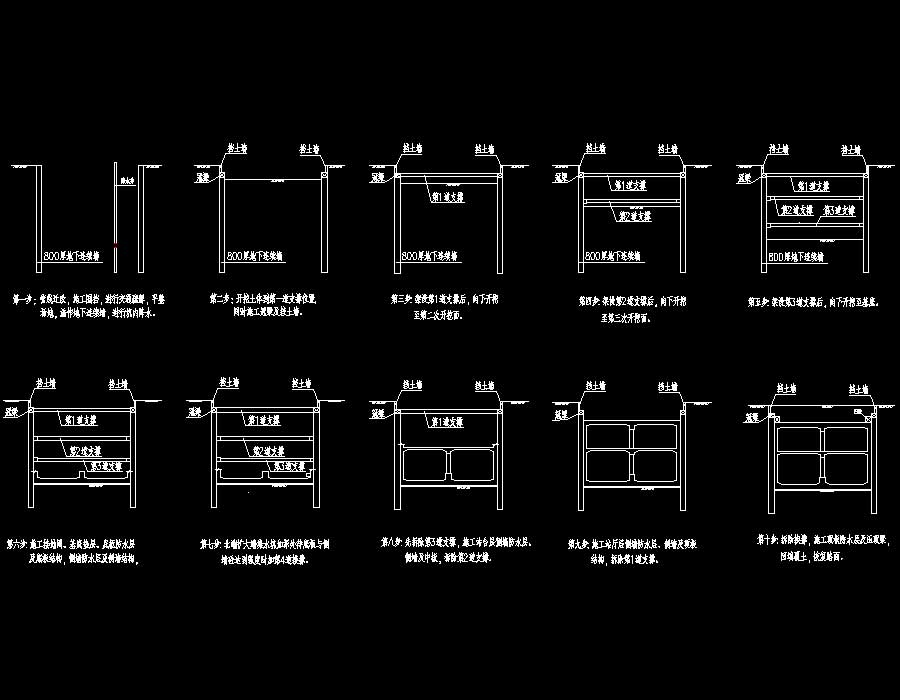

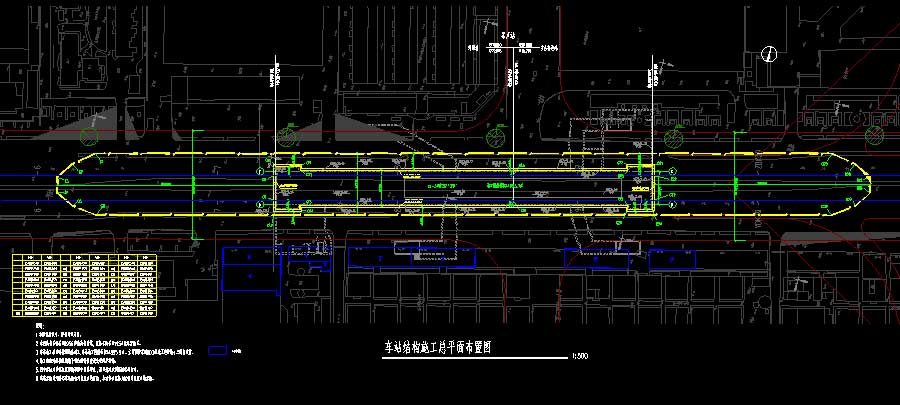

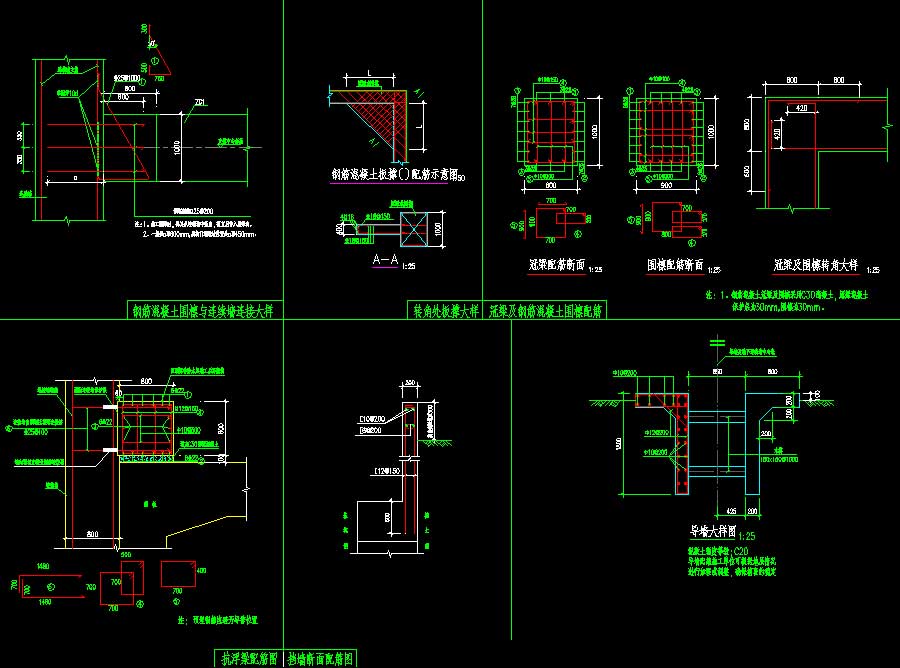

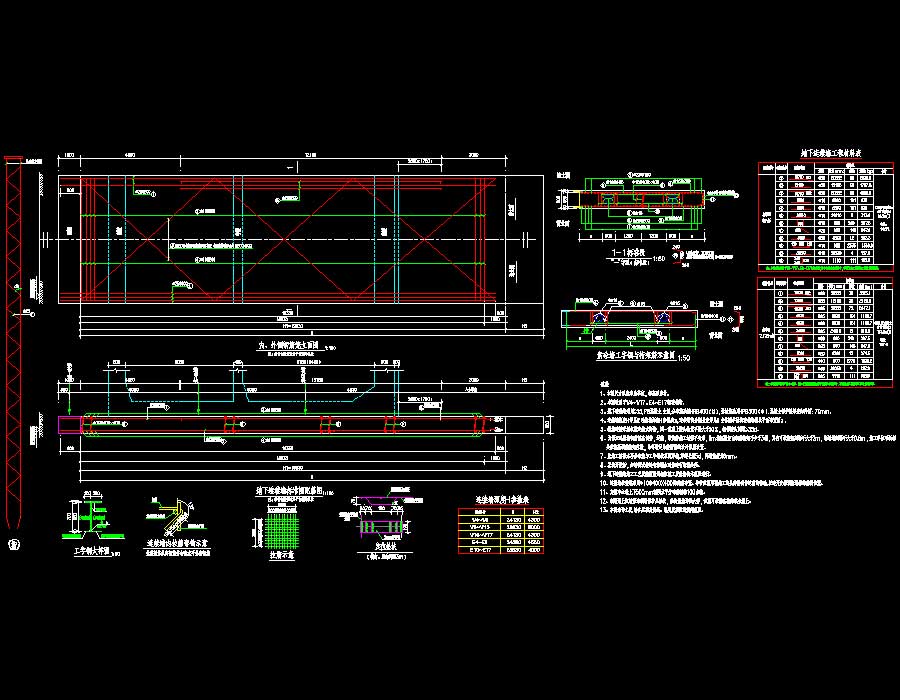

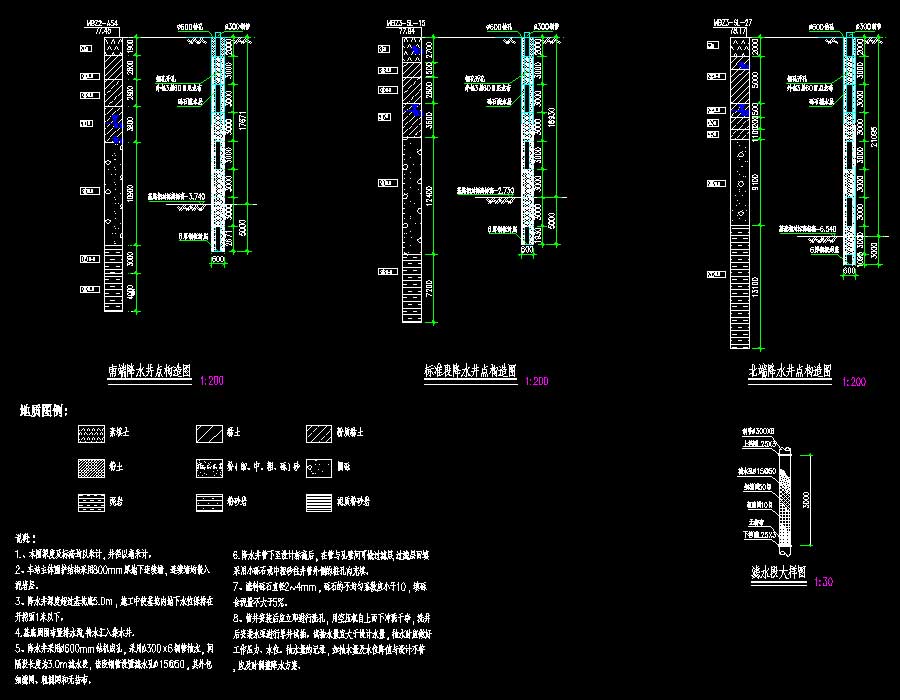

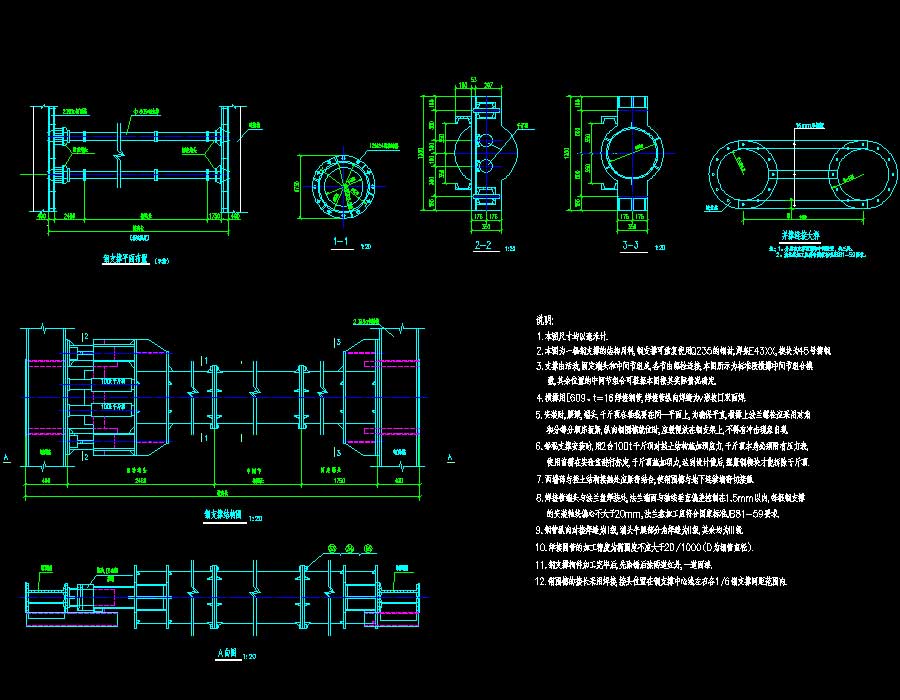

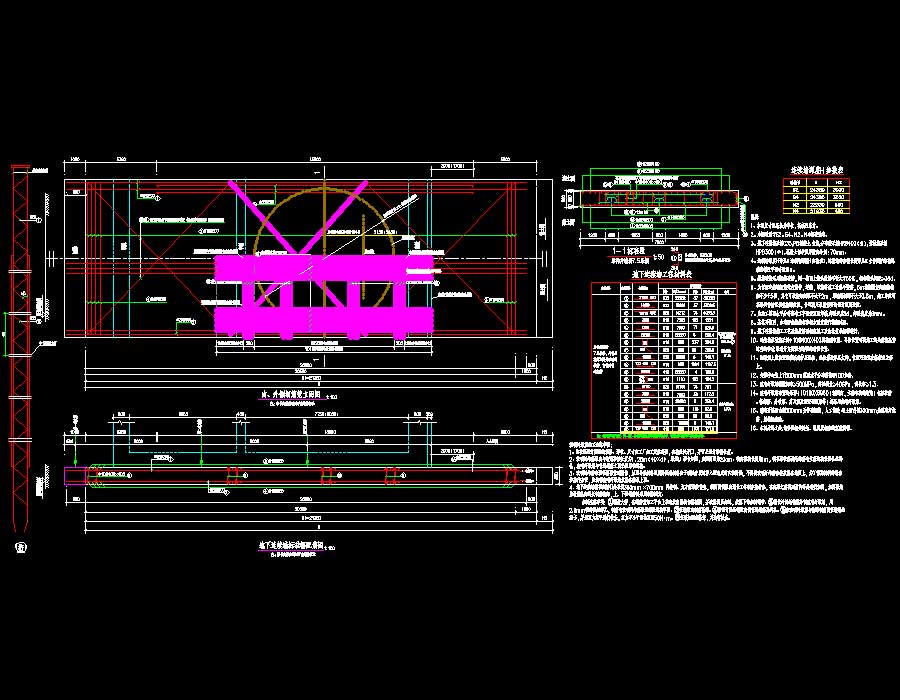

说明：该工程为某市轨道交通2号线某站主体围护结构施工图，本站为地下两层岛式车站，车站中心里程为YDK38 864.104，车站起点里程YDK38 732.104，终点里程YDK38 941.604。车站主体结构外包总长度209.5m，标准段外包总宽度19.7m，顶板覆土约3.5m左右。标准段底板埋深约16.9m。本站设有四个出入口，两组风亭，按工筹安排，本站为两端盾构始发。车站所处低层主要为填土层，黏性图层，粉土层，砂土层，砾卵石层，以及古近系岩层。结合交通疏解及施工场地的影响，车站采用明挖顺作法施工，考虑站上环境、地下管线分布情况、地质条件，主体围护结构采用地下连续加内支撑方案，地下连续墙嵌固端穿透圆砾层，进入泥岩不小于2m。图纸内容含：设计说明、车站结构施工总平面布置图、车站主体左线地质纵剖面图、车站主体右线地质纵剖面图、车站主体小里程端墙地质纵剖面图、车站主体大里程端墙地质纵剖面图、主体围护结构连续墙槽段平面布置图、第一道支撑平面布置图、第二~三道支撑平面布置图、围护结构横剖面图、钢支撑详图、节点配筋详图、标准段“一”字型连续墙配筋图、扩大端“L”“Z”型连续墙配筋图、盾构井端墙7.5米幅墙配筋图、车站围护结构第一道支撑监测平面布置参考图、第二~三道支撑监测平面布置参考图、围护结构监测剖面图示意图、管线监测平面布置图、主体基坑内降水平面图、主体基坑内降水井点构造图、废弃管线破除处理图、周边建筑物保护设计图、主体围护结构施工步序图及主体围护结构计算书。
