建标库图纸模型 > 多类专业 > 办公 > 22层高层办公楼给排水、暖通施工图3513220624
<< 返回列表
22层高层办公楼给排水、暖通施工图3513220624文件大小:136.69M推荐人:梅伊图纸张数:142张所属分类:多类专业所含专业:给排水、暖通
分 享
下  载
建筑面积:109159㎡地上层数:22层建筑高度:97.5m地下层数:2层高度类别:高层图纸深度:施工项目地址:吉林省设计时间:2018建筑风格:现代效果图:无

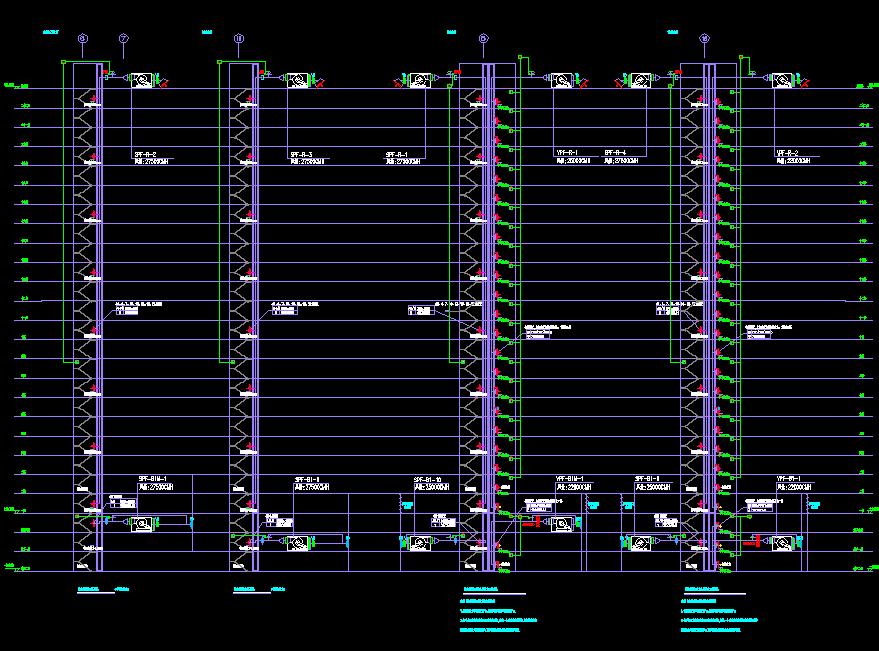

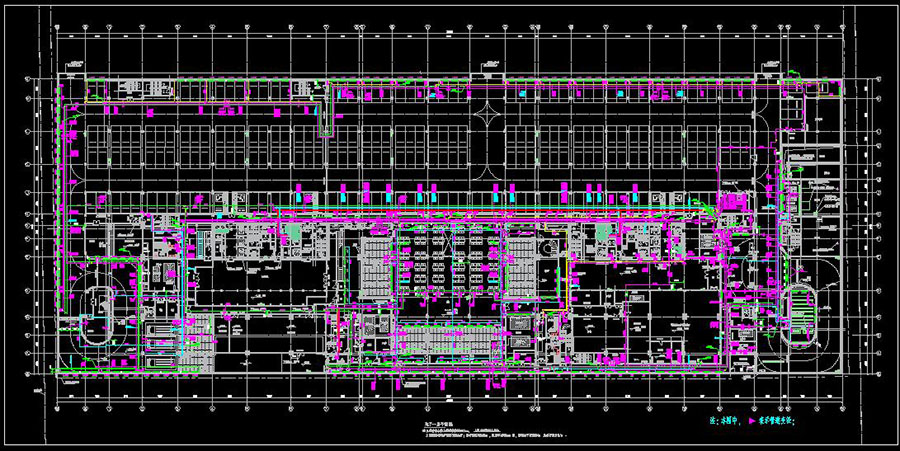

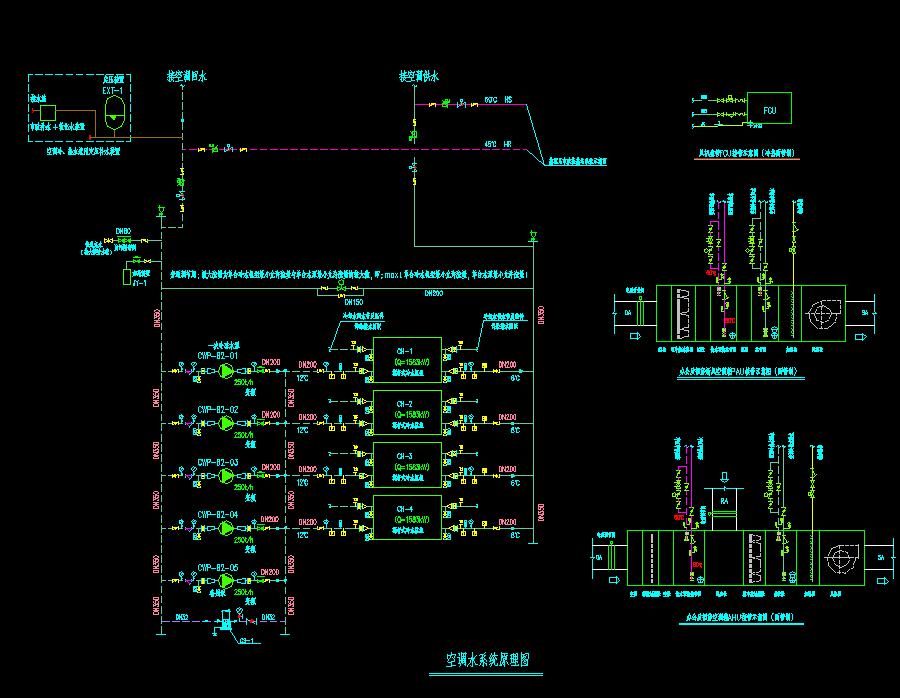

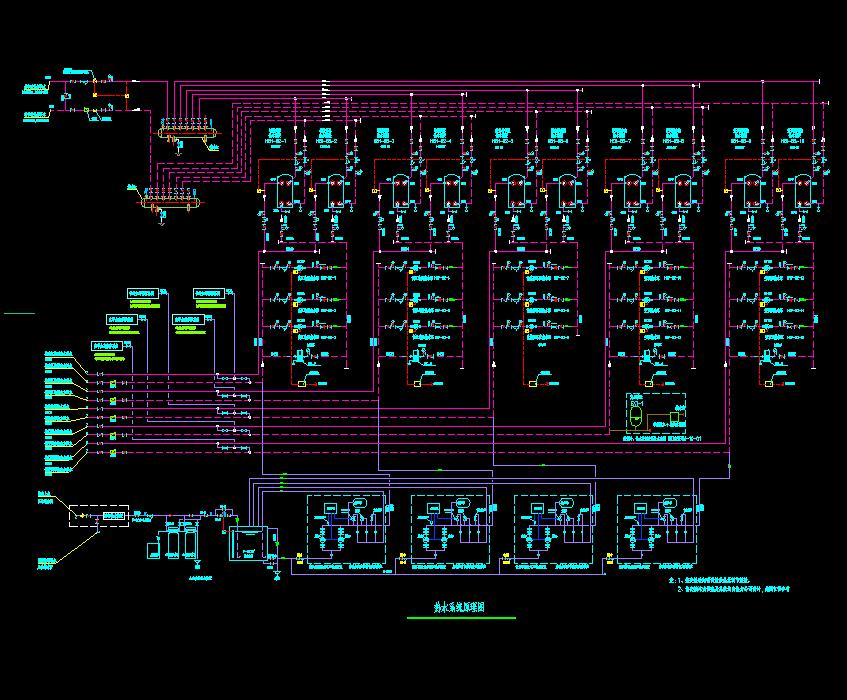

说明:某智慧城市产业基地,总建筑面积为109159㎡,建筑高度为97.5m,标志性办公楼地上22层,地下2层,一层为三层挑空的办公大堂及为办公楼服务的商业用房,二层为配套餐饮用房,三层为员工活动用房,四层及以上为办公区域,塔楼A、B之间为多功能会议厅,地下一层由配套餐饮、卸货区、设备用房、机动车库及非机动车车库组成,地下二层为机动车停车库及设备机房。图纸包含:设计说明,暖通空调图例,空调通风材料表,冷源、热源系统原理图,空调水系统图,排烟系统图,正压送风系统图,采暖系统图,各层供暖平面图,空调风管、水管、消防风管平面图、给排水施工设计说明、设计选用设备或材料表、室外给排水总平面图、地上部分消火栓系统展开图、地上部分排水系统展开图、给排水及消防平面图、地上部分雨水系统展开图、卫生间详图、室内消防泵房平面图、室外消火栓系统泵房平面图、生活水泵房详图、屋顶消防水箱间详图、室内消防泵房系统图、室外消火栓系统泵房系统图、冷却水补水泵房详图、给排水及消防平面图、喷淋干线平面图、喷淋平面图、七氟丙烷自动灭火系统设计说明、预制式七氟丙烷自动灭火系统设计说明、气体灭火系统平面图、循环冷却水系统展开图、地下室消火栓系统展开图、地下室给水系统图、地下室排水系统展开图、喷淋系统图。
