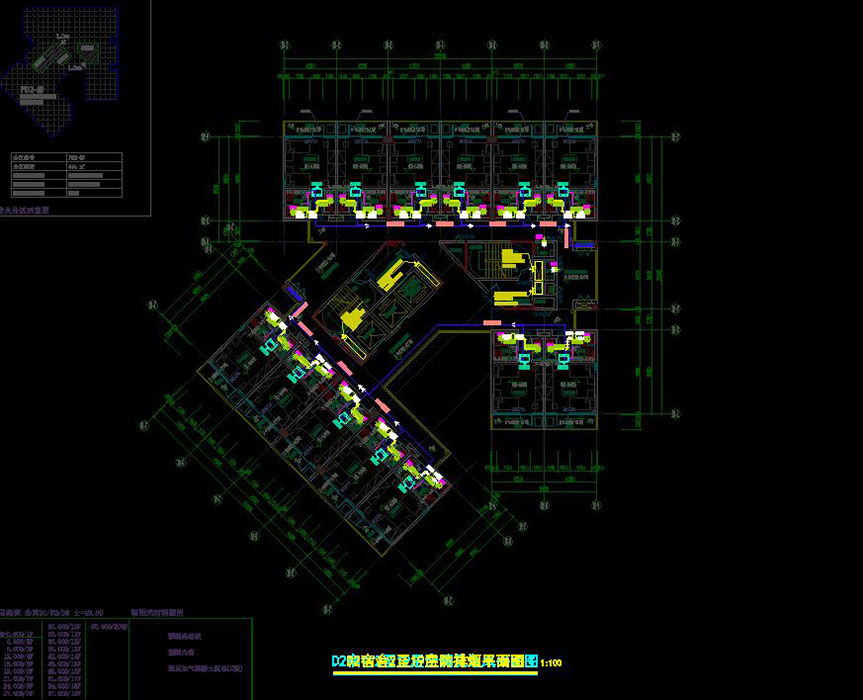

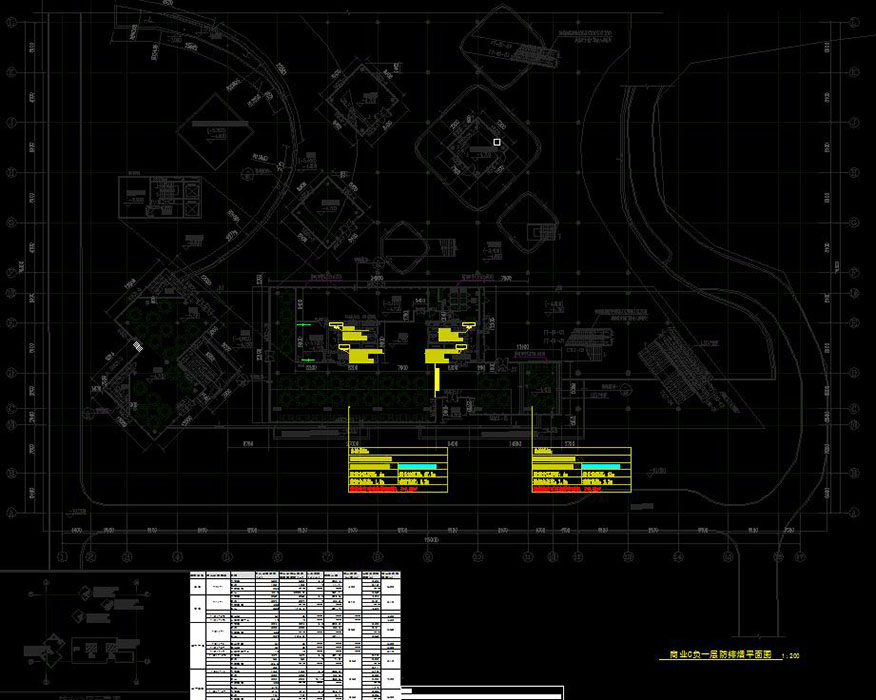

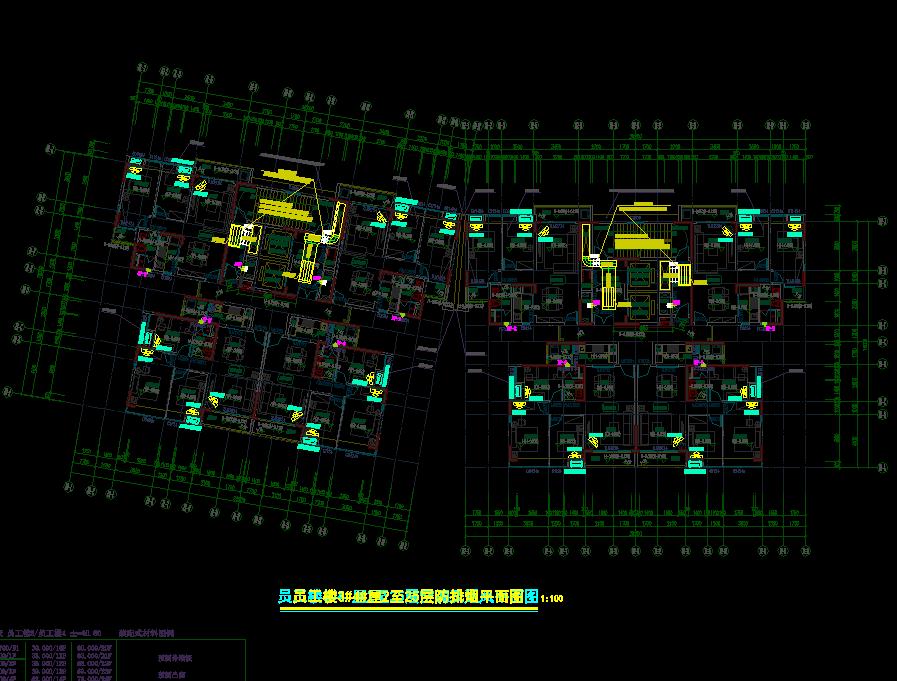

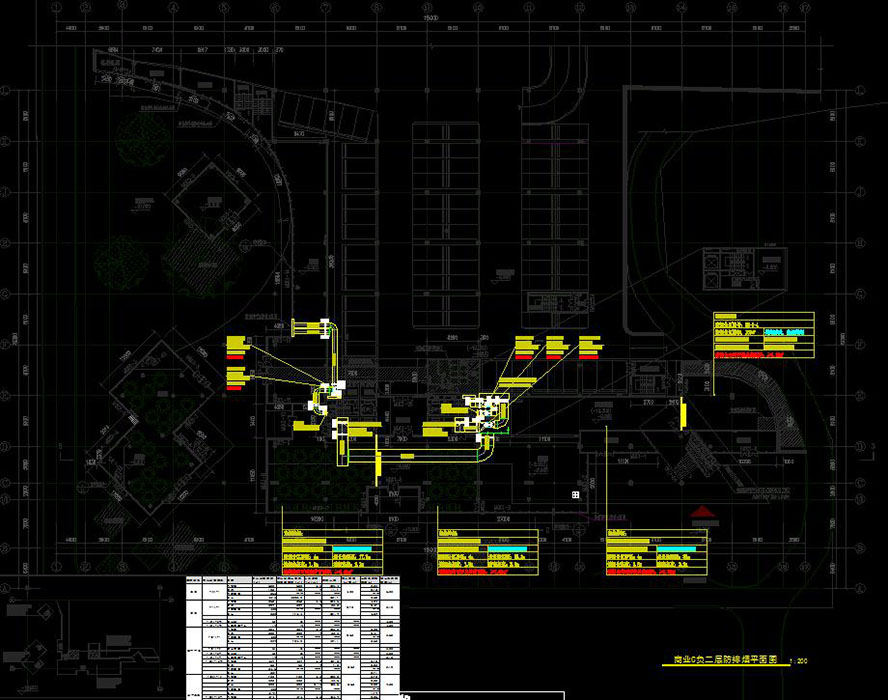

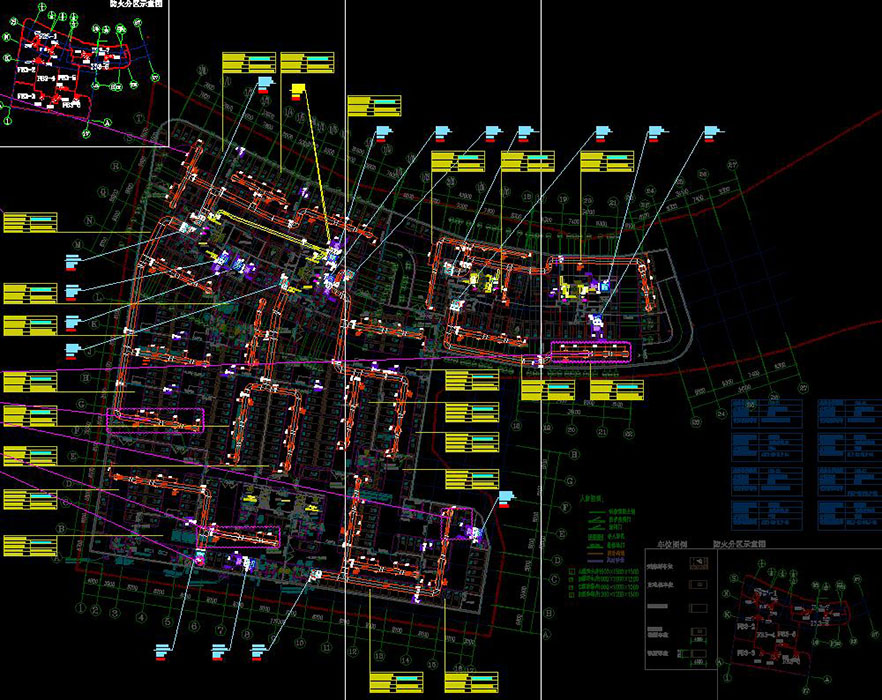

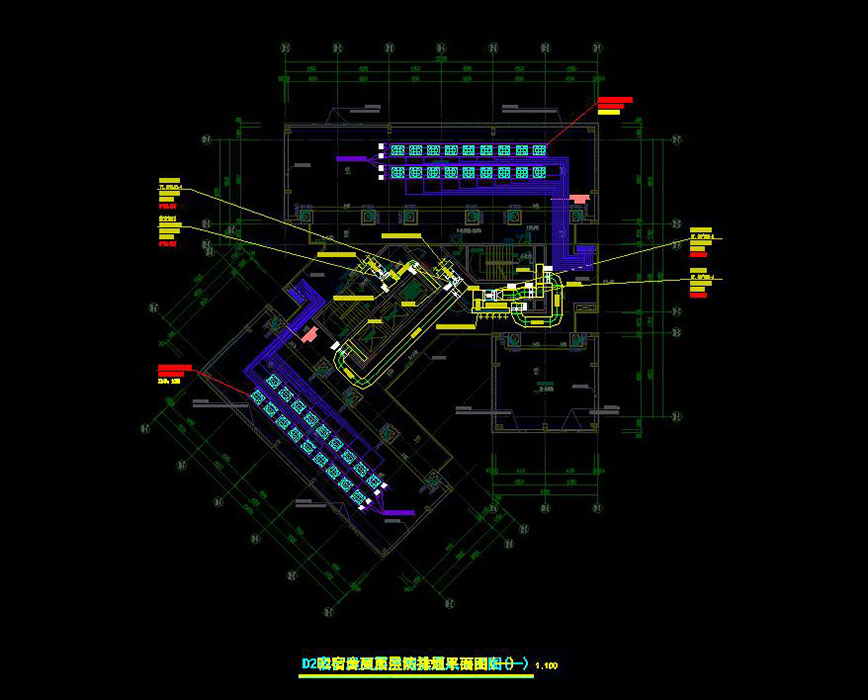

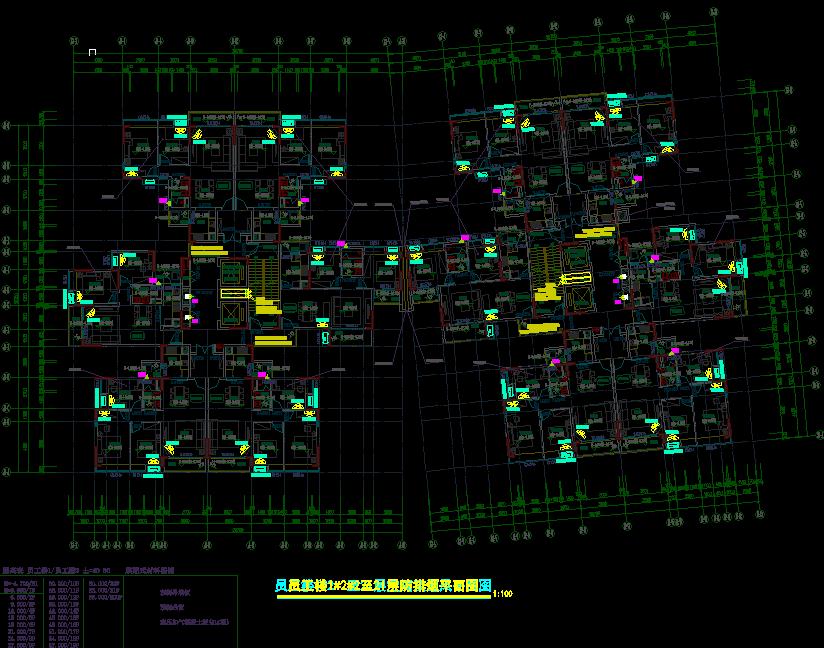

说明：该项目为某工业企业配套宿舍楼和员工楼给排水、通风空调专业施工图，其中员工楼为单元式住宅，宿舍楼位于小区东北侧，共三栋，层数均为19层，建筑高度61.5米，共设有810套宿舍；员工楼位于小区北侧，共五栋，层数为21~25层，建筑高度67.5~79.5米，共设有512套单元式住宅；地下室共三层，主要功能为车库、设备房及沿街商业配套。图纸内容含：给排水专业，室外给排水工程设计施工说明、室内给排水工程设计及施工说明、室内消防给水设计及施工说明、自动喷水设施及喷头安装说明、给排水工程设计图例、气体灭火系统设计说明、给排水总平面图、给水系统原理图、雨水回用给水系统原理图、地下室排水系统原理图、雨水回收与利用工艺流程图、室内消火栓给水系统原理图、室外消火栓给水系统原理图、自动喷水灭火系统原理图、给排水平面图、自动喷水平面图、消防消防水泵房大样图、住宅生活水泵房大样图、宿舍生活水泵房大样图、雨水回用水泵房大样图、商业卫生间大样图、宿舍室内排水系统原理图、宿舍室内消火栓系统原理图、宿舍自动喷水灭火系统原理图、宿舍架空层排水平面图、宿舍屋面层给排水平面图、宿舍屋面层自动喷水平面图、宿舍卫生间大样图；暖通专业，暖通空调施工图设计说明，采暖通风空调及防排烟设计统一图例，通风与空调施工总说明，防火阀及机房吸音墙安装详图，风柜、新风机组风机盘管接管图，通风机、风柜及风机盘管安装详图，暖通空调工程抗震支吊架大样图，空调水管支吊架大样图，设备及材料明细表，负一至负三层空调及通风、防排烟平面图，首层空调及通风平面图，员工楼1#2#楼2至21层、屋面层空调及通风、防排烟平面图，员工楼3#4#楼2至25层、屋面层空调及通风、防排烟平面图，员工楼5#楼2至19层、屋面层空调及通风、防排烟平面图，D1、D2、D3宿舍2至19层、屋面层空调及通风、防排烟平面图，商业C负二至二层、屋面层空调及通风、防排烟平面图，商业C空调冷媒管路系统图，D1D2D3空调冷媒管路系统图，防排烟系统图，计算书等；
