某医药生产基地项目电气专业施工图3513040616文件大小:45.26M图纸张数:358张推荐人:梅伊所属分类:电气专业
分 享
下  载
建筑面积:38016,9473,2563,225,818,123,87㎡地上层数:11,7,3,3,4,4,3,1,2,1,1层建筑高度:50.4,32.5,23.7,17.9,4.5,10.7,4.1,4.1m地下层数:1,2层高度类别:高层图纸深度:施工项目地址:北京市设计时间:2014

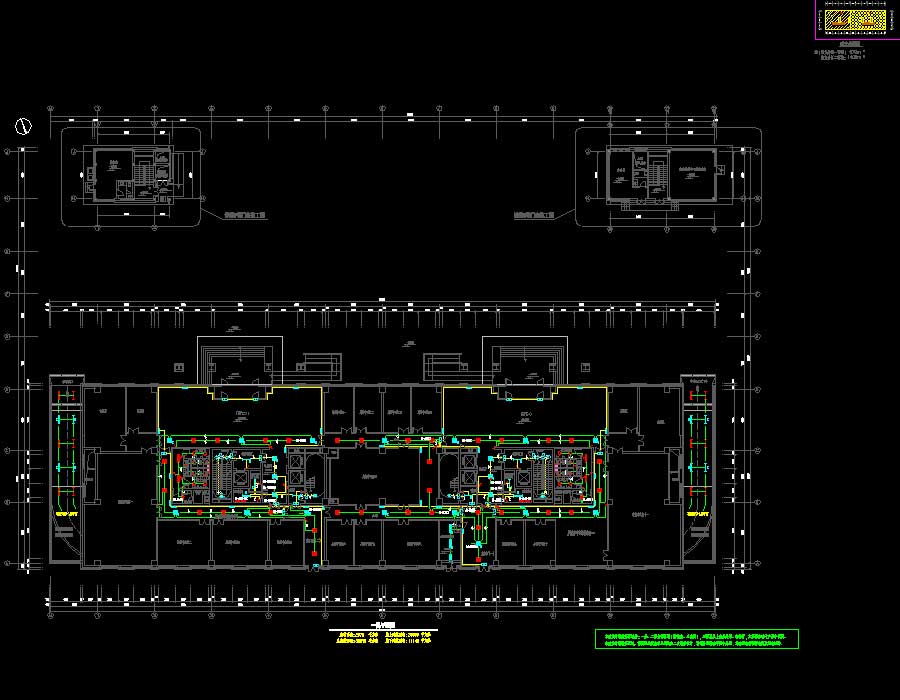

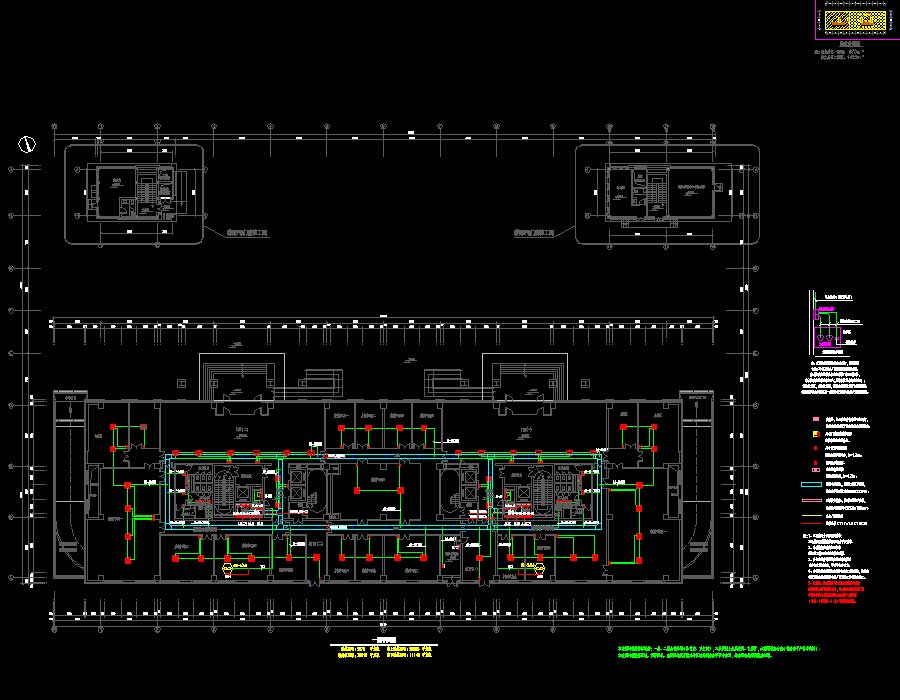

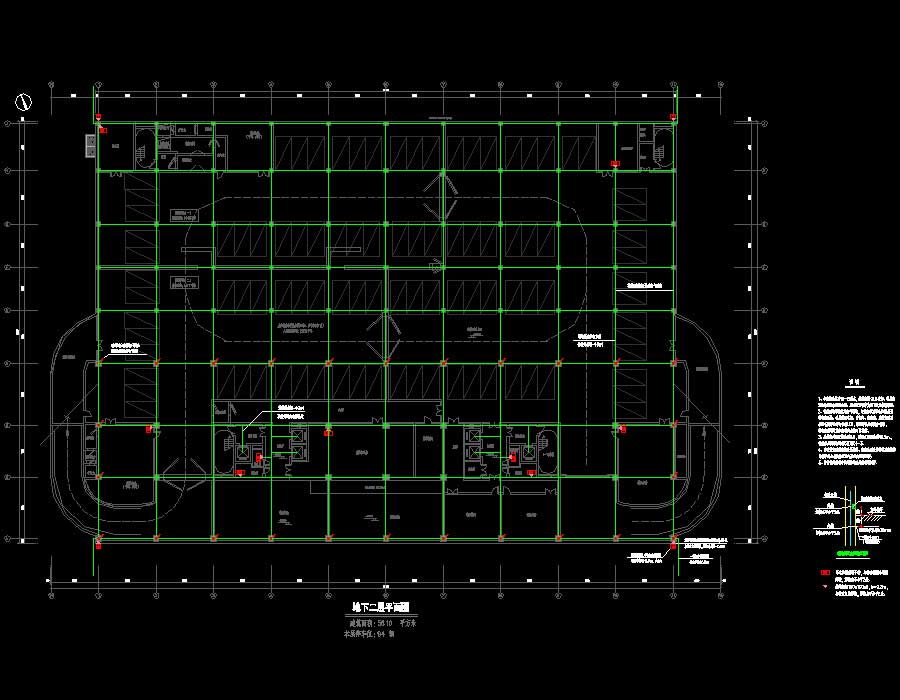

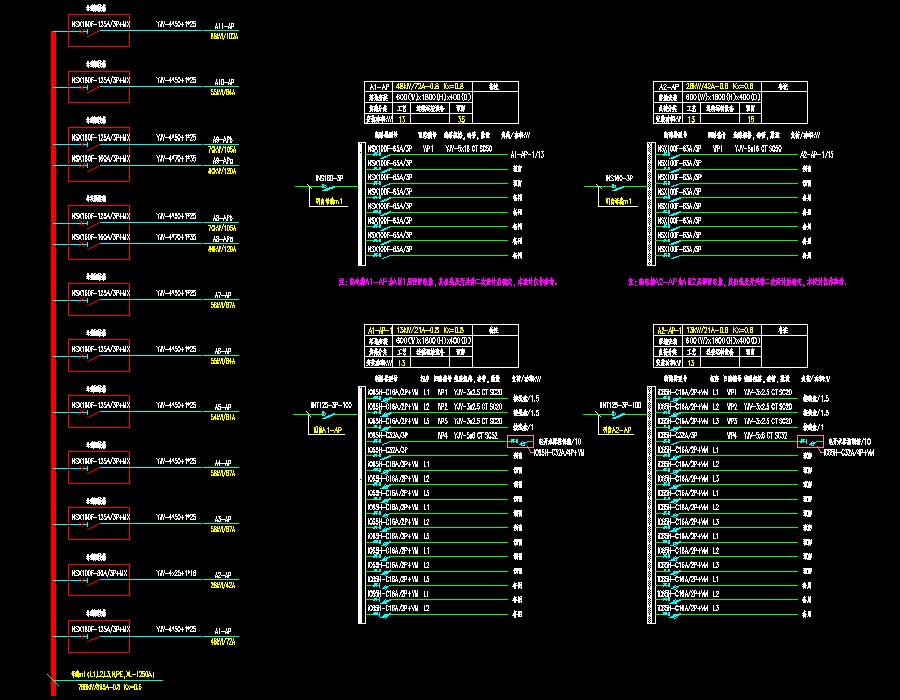

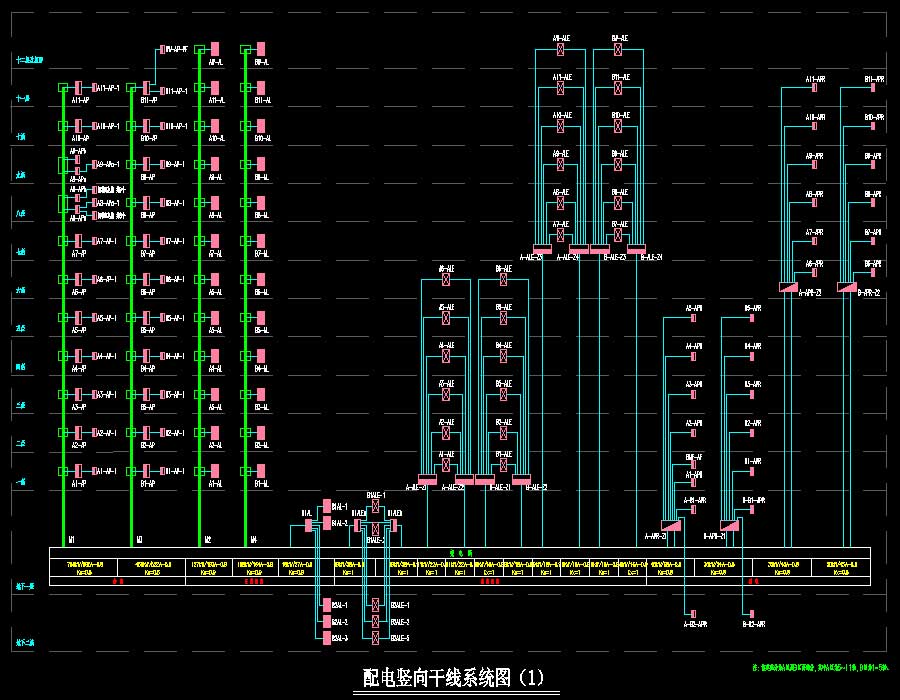

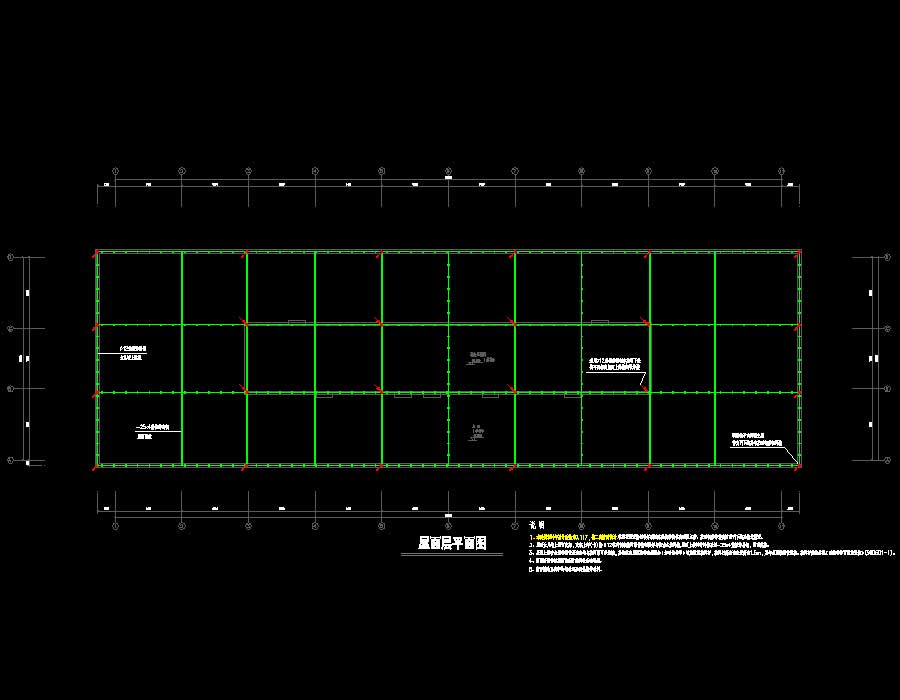

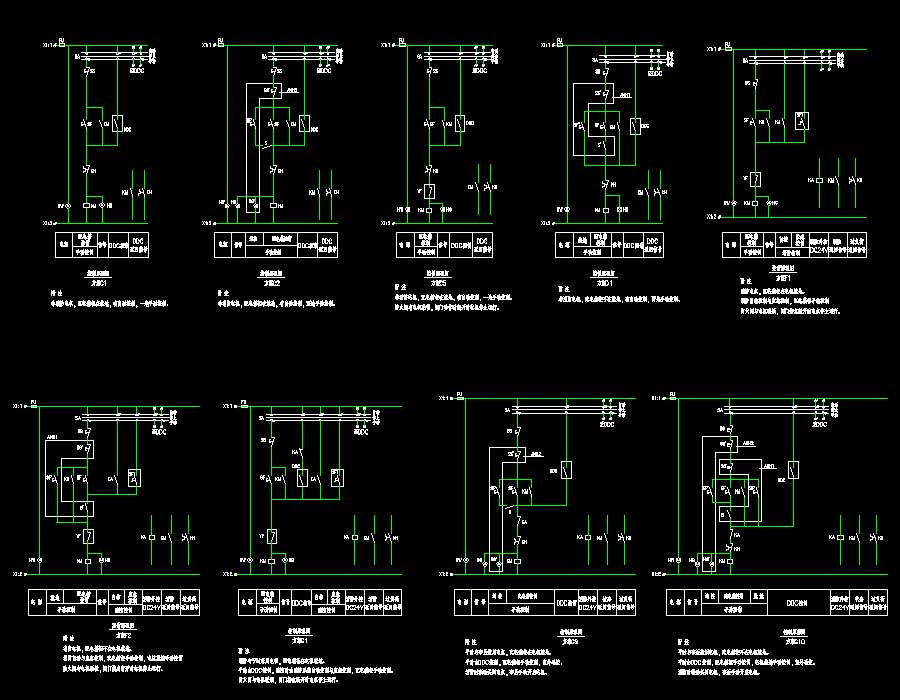

说明:某医药生产基地项目、心脑血管及免疫调节产品产业化项目电气专业施工图,其中,1号中试厂房,总建筑面积38016平方米,地下2层,地上11层,局部12层,高50.4米,钢筋混凝土框架-核心筒结构;2号后勤保障楼,地下1层,地上7层(局部8层),建筑面积约9473平方米,室外地坪至屋面面层高度32.5米,钢筋混凝土框架-核心筒结构;3号联合厂房,A区,地上3层,B区1~7轴3层,7~11轴4层;C区地上4层,室外地坪至女儿墙顶高度分别为23.7米;5号动物房,总建筑面积2563平方米,高17.9米,地上3层;6号化学品库,单层建筑,建筑面积225平方米,高4.5米;7号锅炉房及污水处理站,2层建筑,面积为818平方米,高10.7米,现浇钢筋混凝土框架结构;8号门房,建筑面积123平方米,单层,室外地坪至女儿墙墙顶高度为4.1米;9号门房,建筑面积为87平方米,单层,室外地坪至女儿墙墙顶高度为4.1米;10号地下蓄雨水池;3号厂房总变配电所、B区变配电所、室外电气工程施工图。图纸内容含:电气设计说明、目录及照明功率密度板、设备材料表、配电竖向干线系统图、控制原理图、配电系统图、电力平面图、照明平面图、防雷平面图、接地平面图、弱电设计说明、目录、设备材料表、火灾自动报警系统图、火警平面图、综合布线系统图、安防系统图、人防应急电话、电子信息显示、停车场管理、有线电视系统图、弱电平面图、变电站设计说明、设备材料表、220/380V低压系统图、变电站监控系统网络拓扑图、变电站平面及剖面图、变电站箱柜系统图、电力配电系统图、控制原理图、动力平面图、应急照明平面图、电气大样图、工艺配电平面图、电力干线及空调配电平面图、工艺设备配电平面图、动力空调配电平面图、吊顶照明平面图、普通照明平面图、全厂供电系统图、10KV单线系统图、220/380V单线系统图、变电所平剖面图、高、低压线路平面图及接地平面图、变电所电力、照明平面图、变电所低压单线系统图、变电站监控系统网络拓扑图、变电所接地、平面布置及剖面图、电缆表、照明系统图、电力电缆平面布置图、弱电电缆平面布置图、道路照明平面布置图等。
