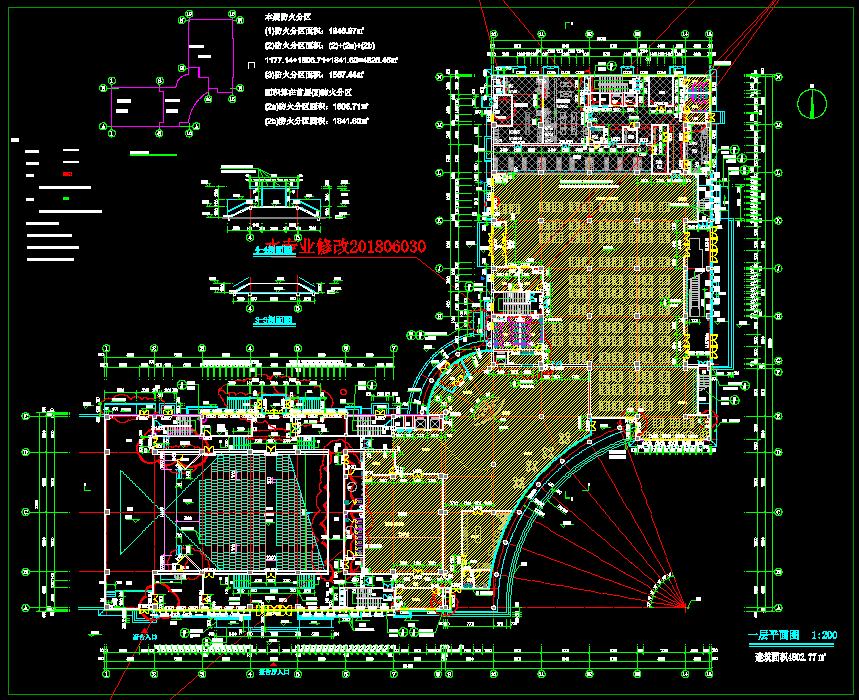

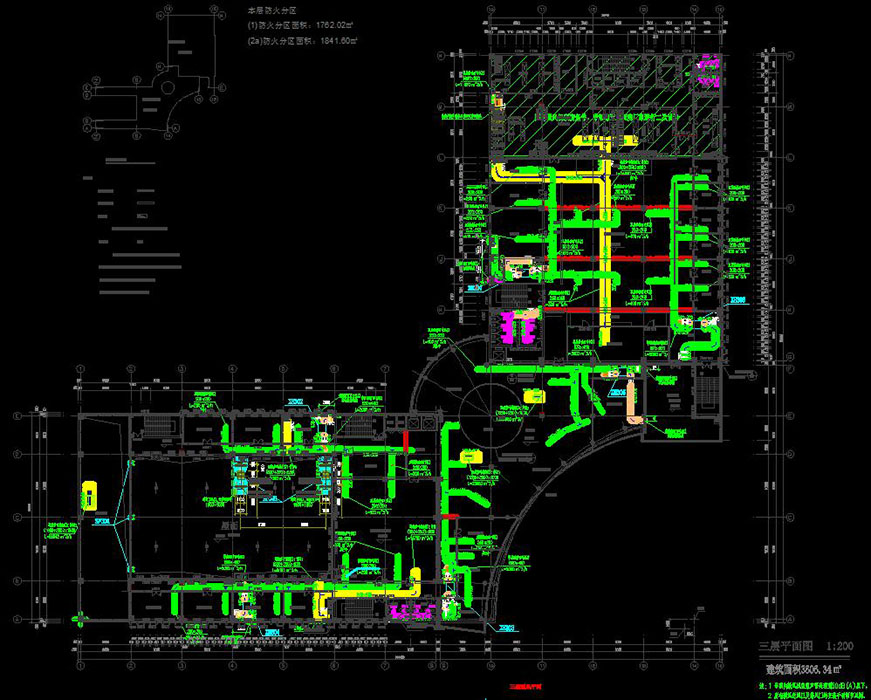

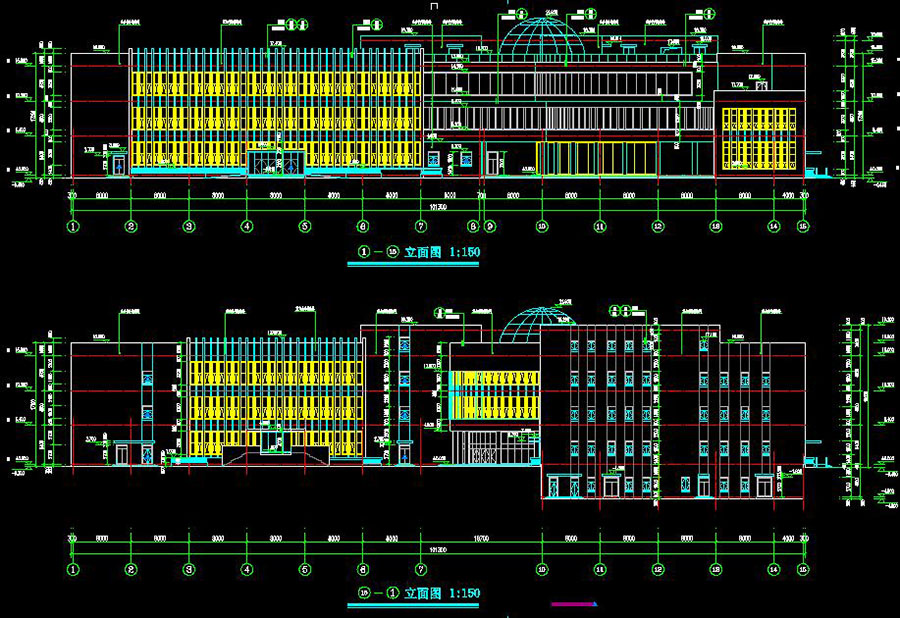

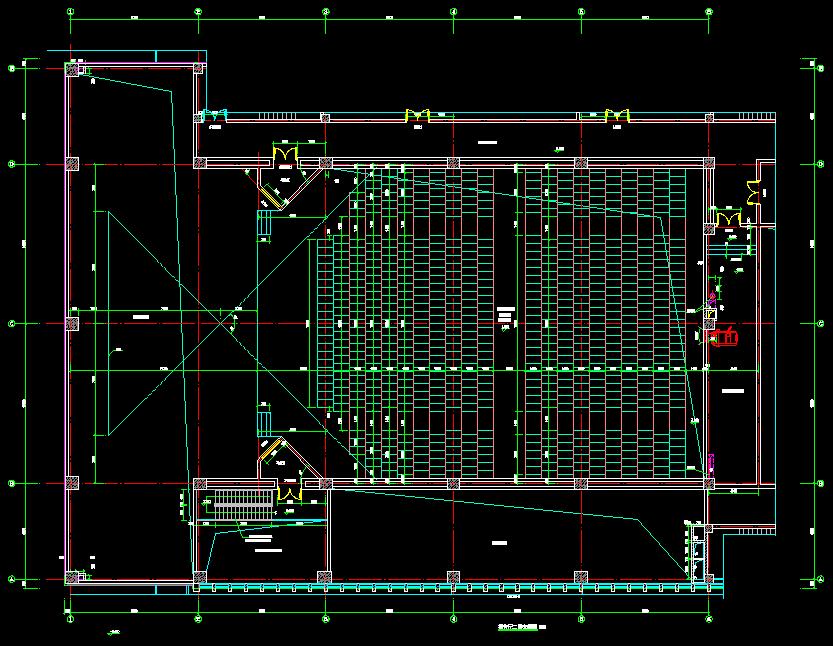

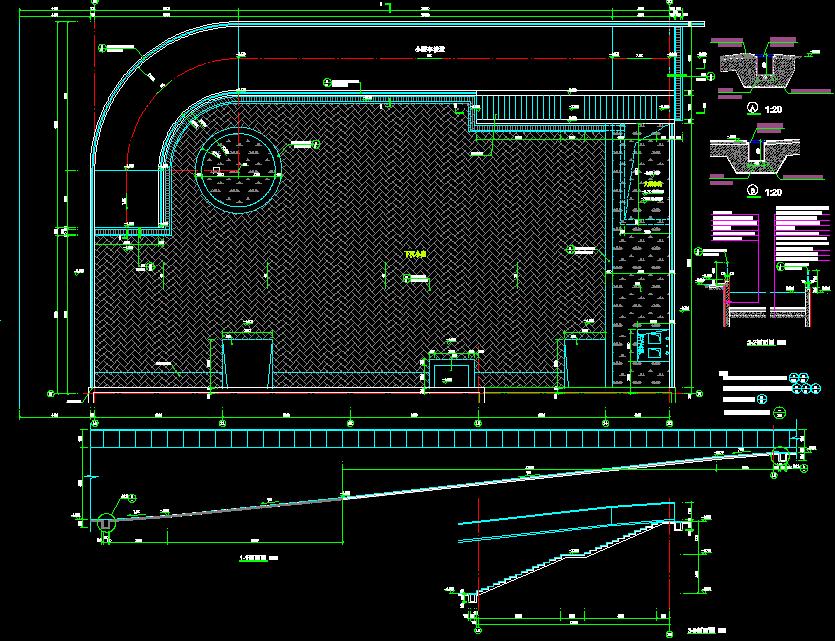

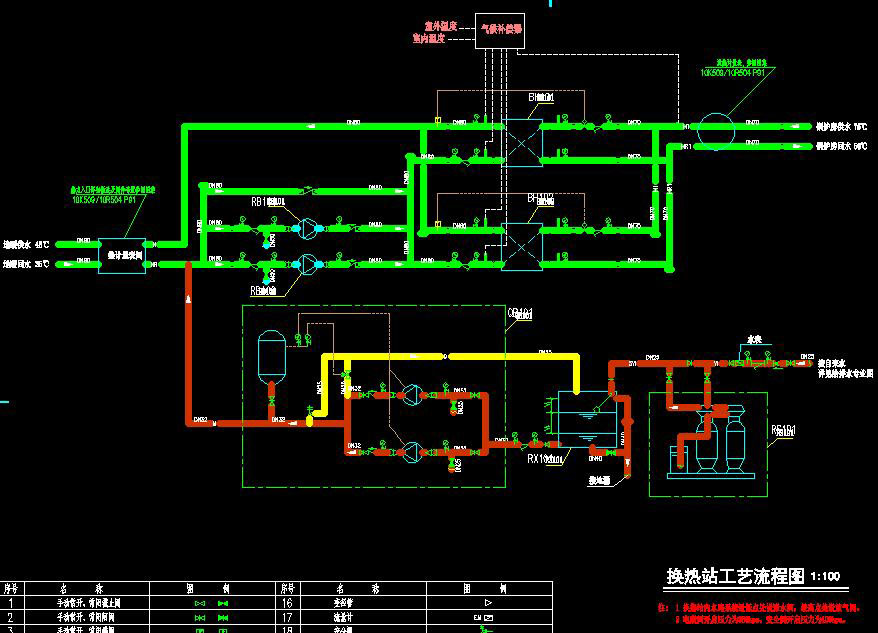

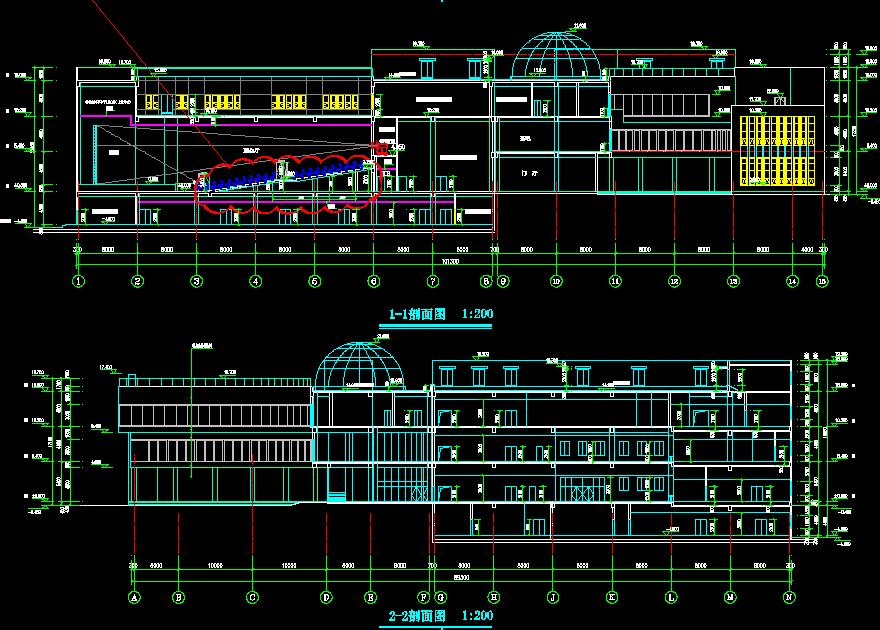

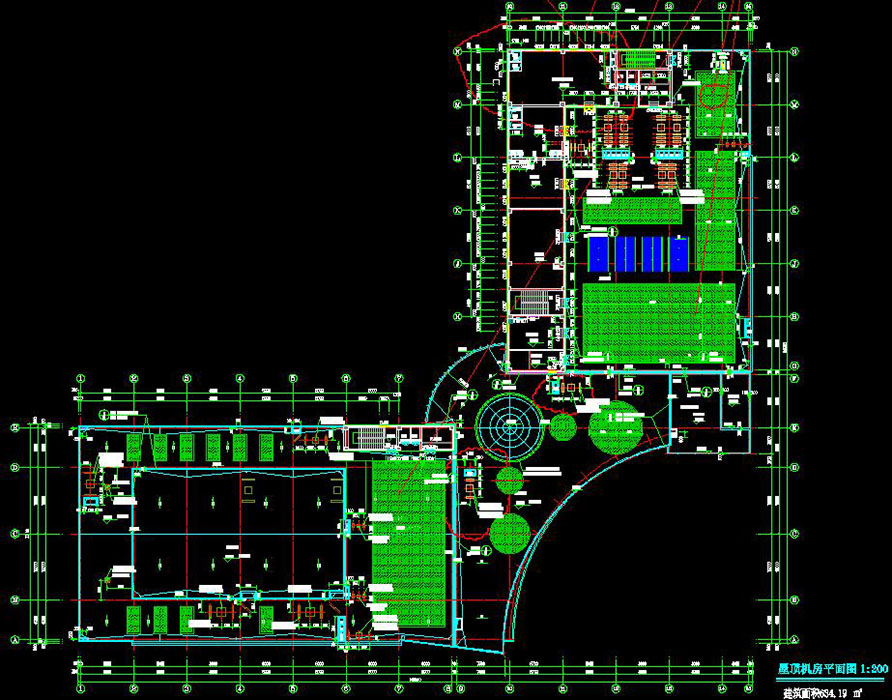

说明:本工程为学生食堂和学生活动中心项目,地上3层,局部4层,地下1层,建筑高度19.65m,建筑面积16030.5㎡,学生食堂1600座及学生活动中心观众厅600座,抗震设防烈度为8度,剪力墙结构,图纸包含:建筑设计总说明,室内装修做法表、工程做法表,各层平面图,立剖面图,楼、电梯大样图,自动扶梯大样图,卫生间大样图,墙身大样图,报告厅大样图、剖面图及视线分析图,食堂下沉小院大样图,活动中心下沉小院大样图,门窗表,门窗分格图;暖通设计总说明,设备表,各层通风平面图,空调平面图,采暖平面图,散热器及采暖干管平面图,VRV系统示意图,采暖立管示意图,地面垫层及集分水器安装示意图,换热站工艺流程图,换热站大样图
