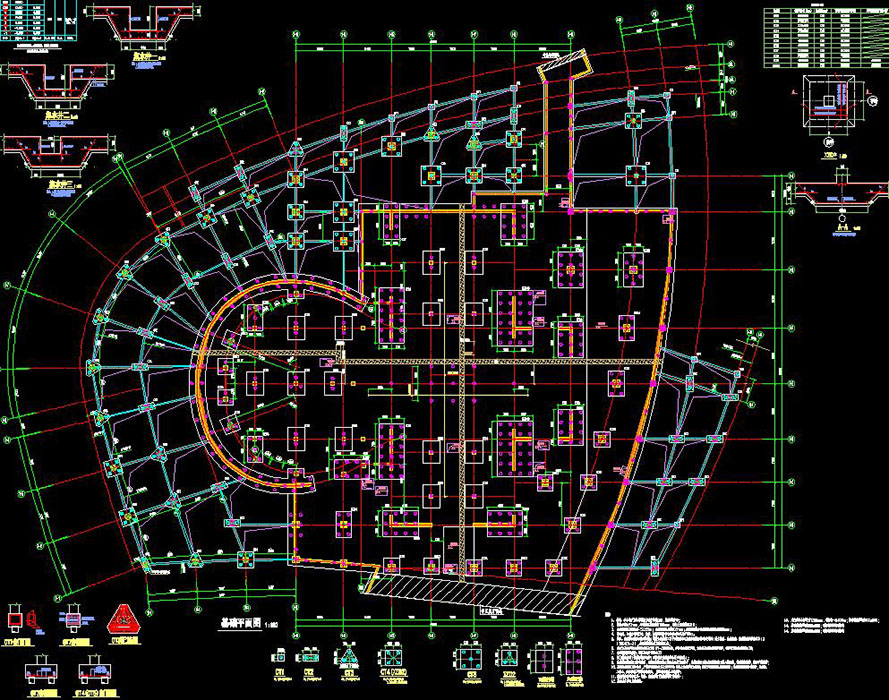

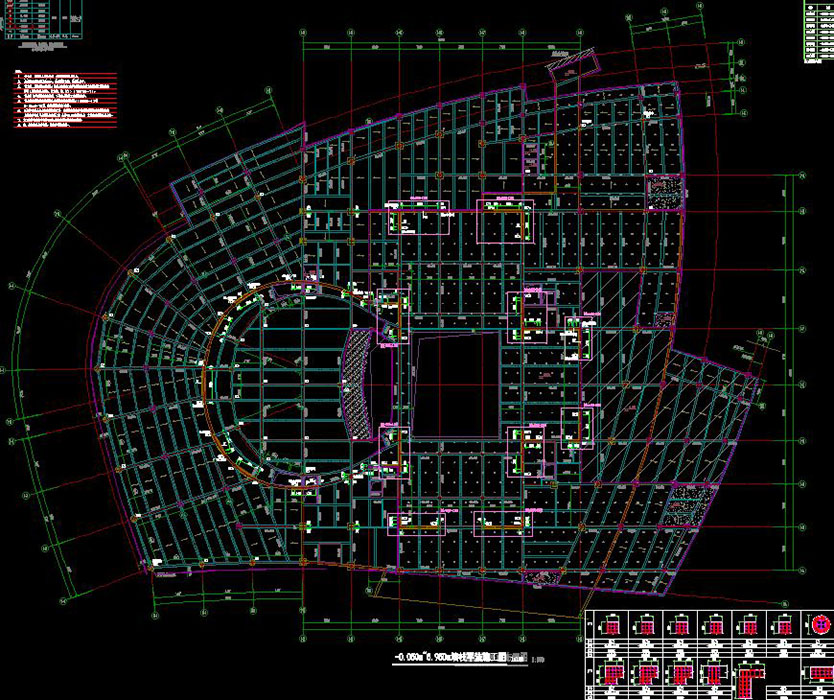

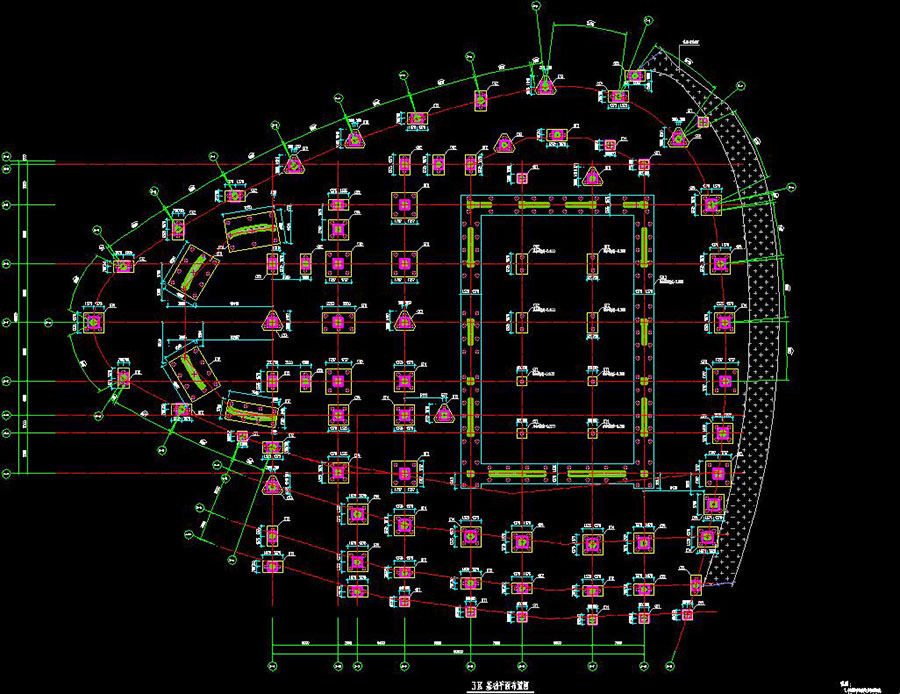

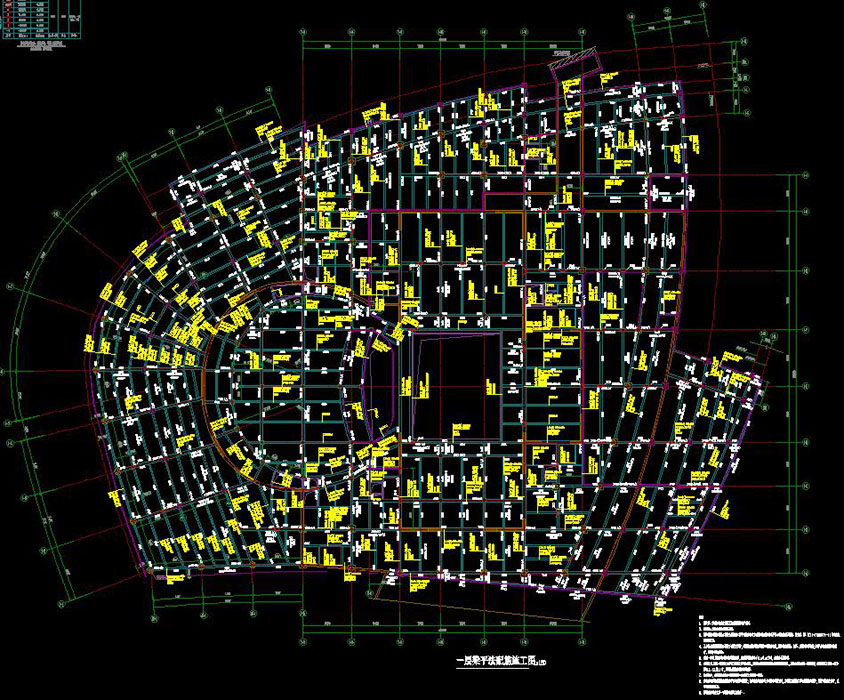

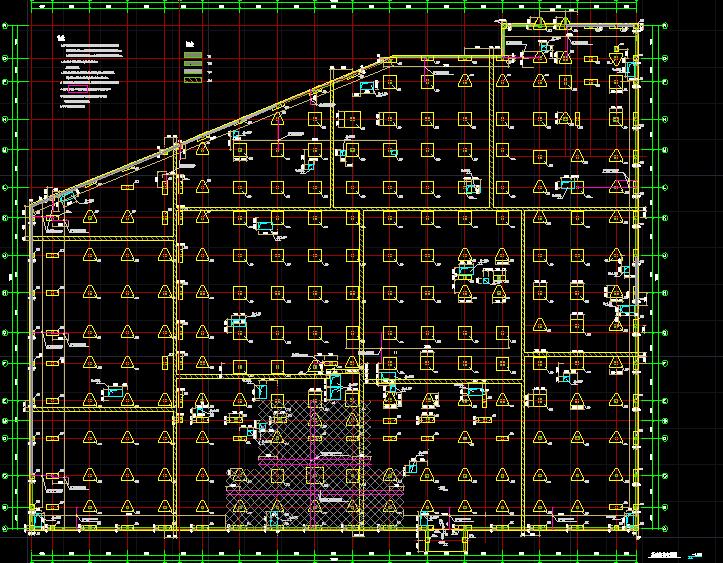

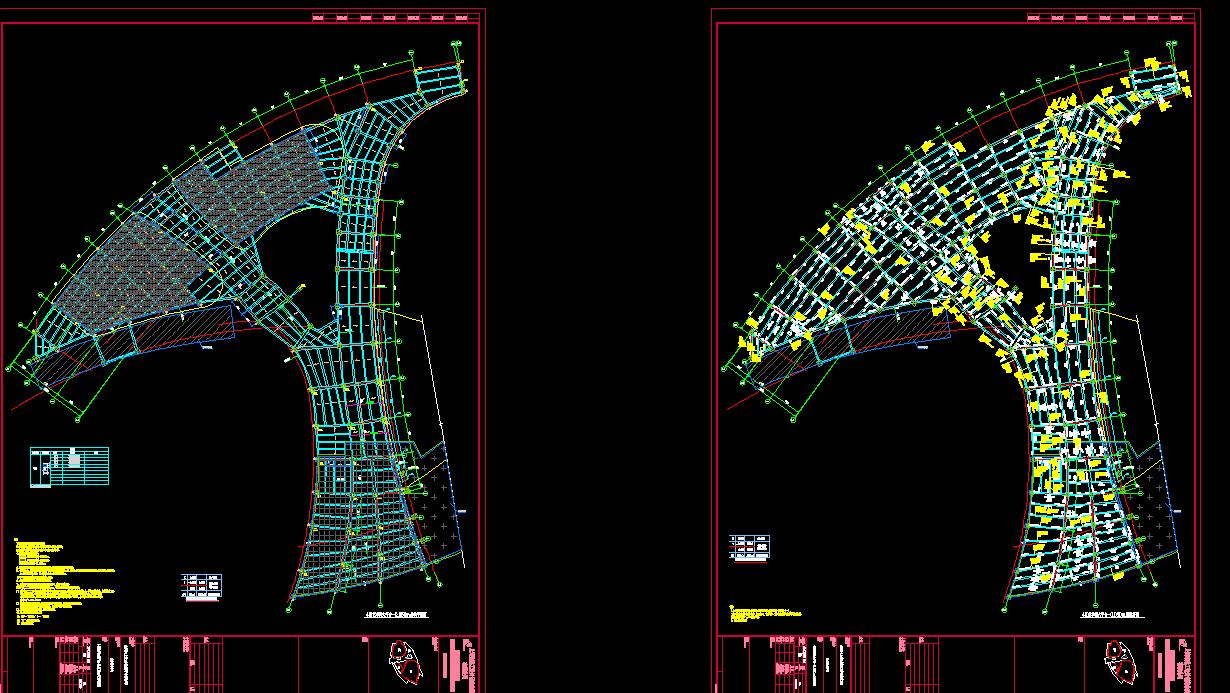

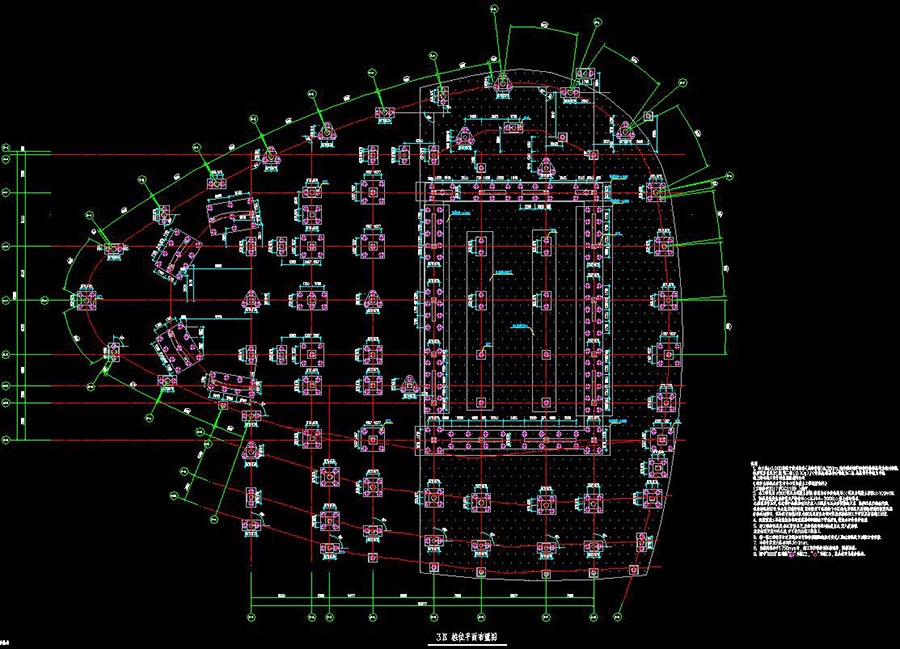

说明:某未来艺术中心新建工程,包括1区、2区、3区、4区及车库,总建筑面积为71700㎡,其中1区、2区局部地下1层,4区地下1层,车库地下1层,地上1层,1区地上5层,2、3区地上4层,4区地上2层,房屋高度:1区23.85m,2区19.5m,3区23.5m,4区18m,车库3.8m,结构类型:1区型钢(钢管)混凝土框架-钢筋混凝土剪力墙,2、4区钢框架结构,3区钢框架-钢筋混凝土剪力墙,车库为混凝土框架结构,基础形式:1区、2区桩筏(局部) 承台,3区承台,4区和车库为桩筏。图纸包含:结构设计说明,桩位布置图,基础结构布置图,基础详图,墙柱、梁配筋图,结构平面图,桁架施工图,节点大样图,楼梯详图
结构类型:基础类型:抗震烈度:7度抗震风压:0.55kN/㎡雪压:0.2kN/㎡建筑面积:71700㎡建筑高度:23.85,19.5,23.5,18,3.8m地上层数:5,4,4,2,1层地下层数:1层高度类别:低层图纸深度:施工项目地址:上海市设计时间:2017
