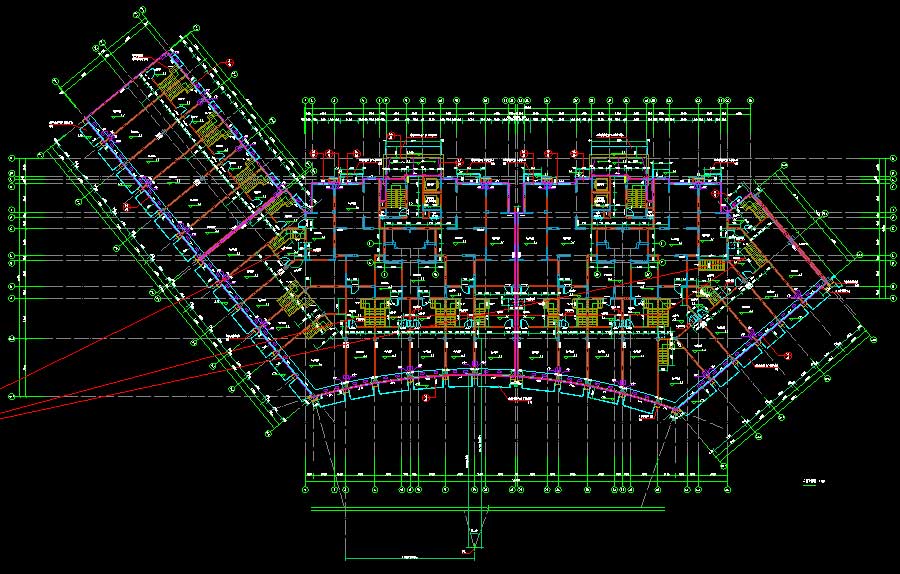

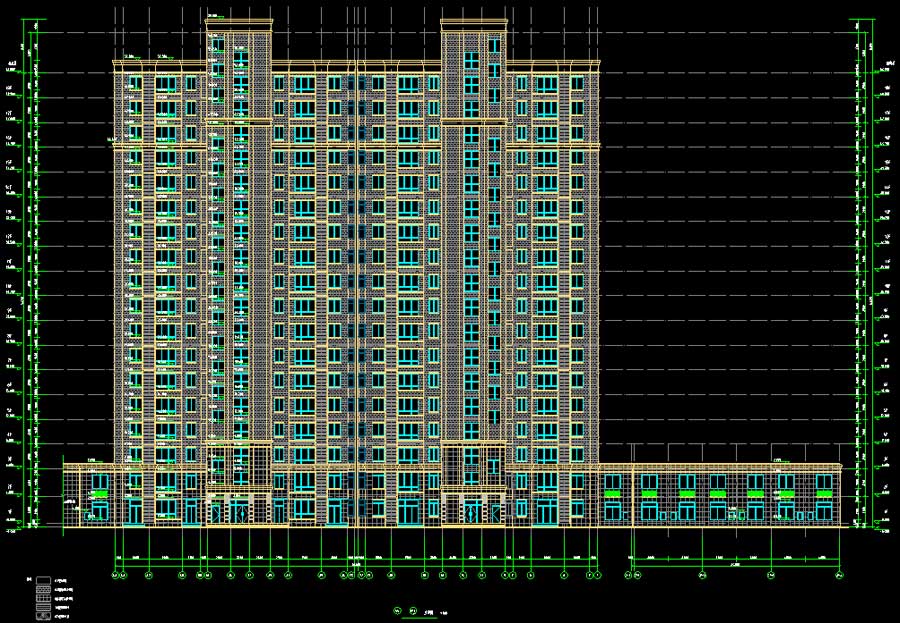

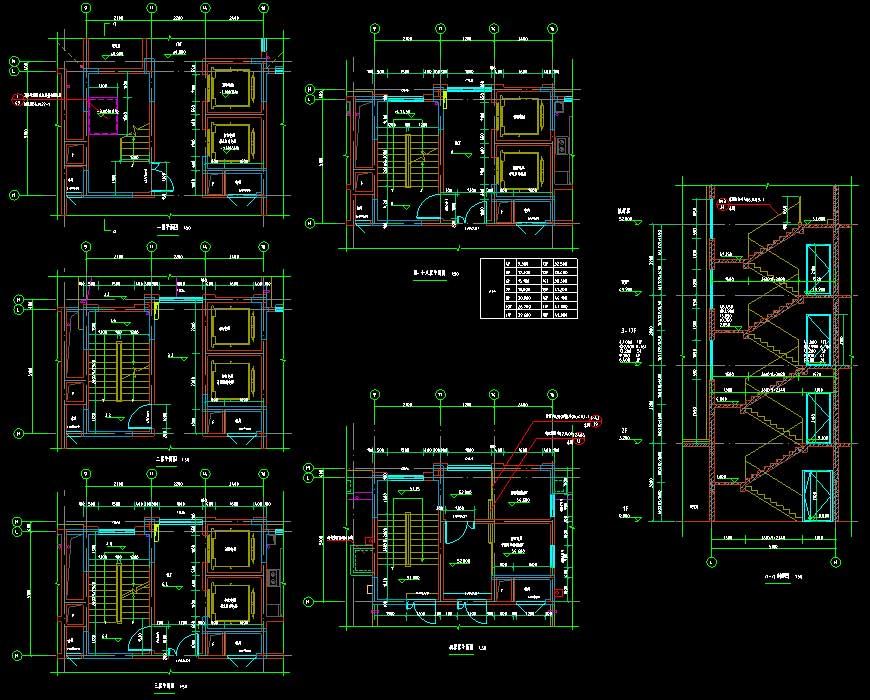

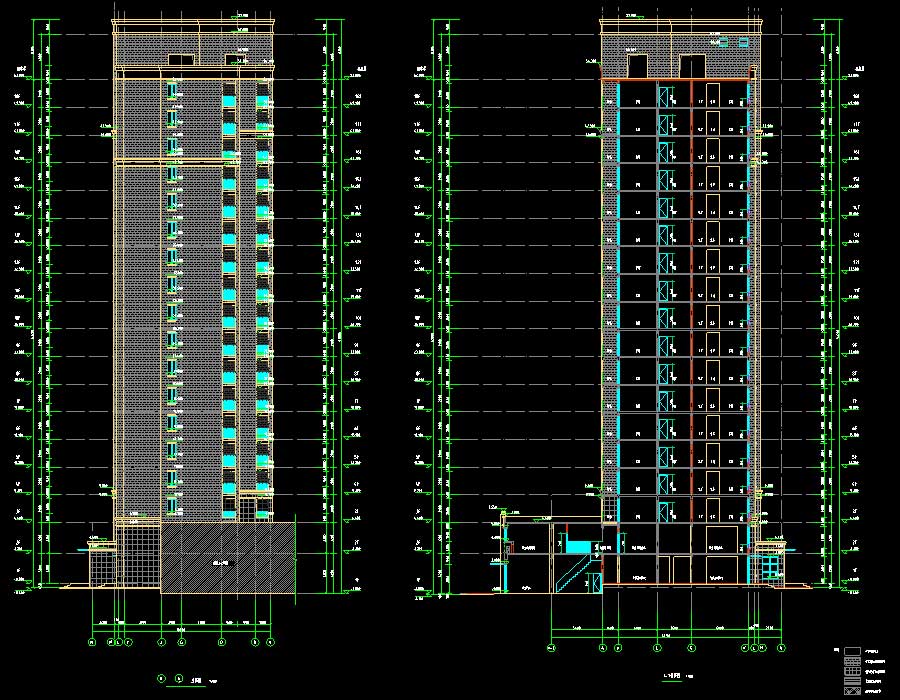

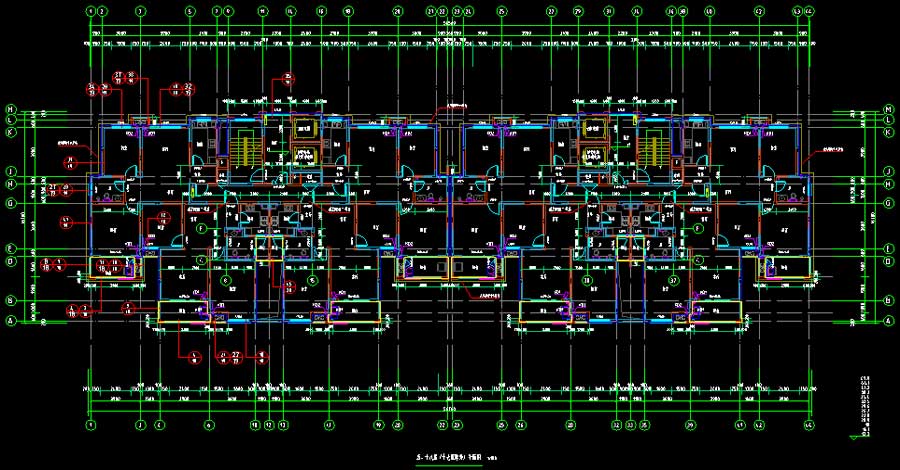

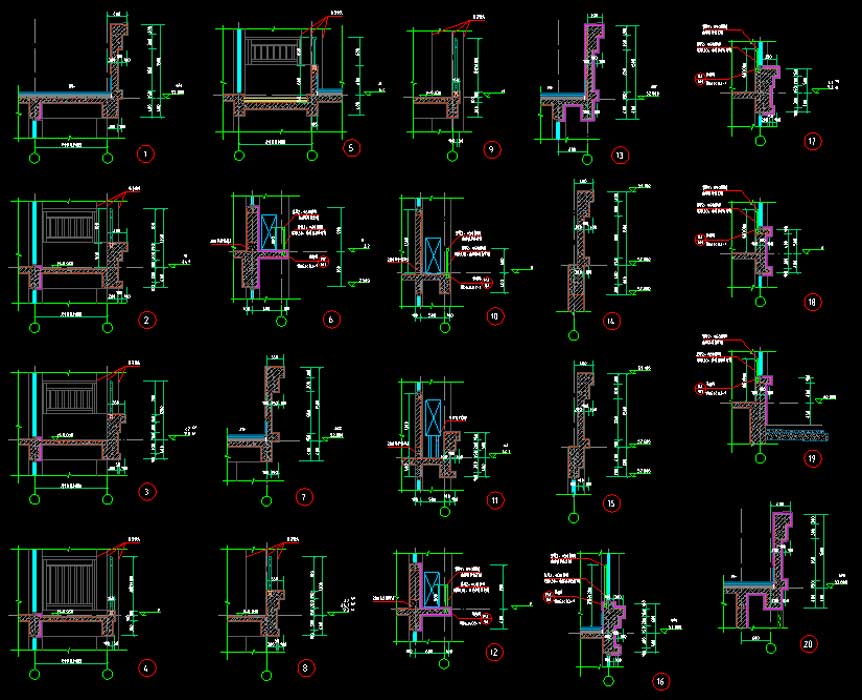

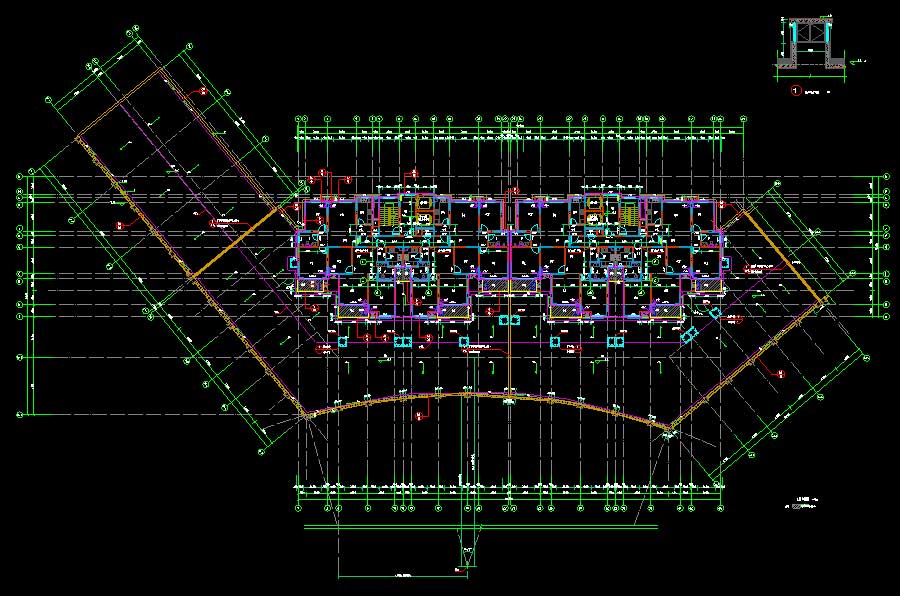

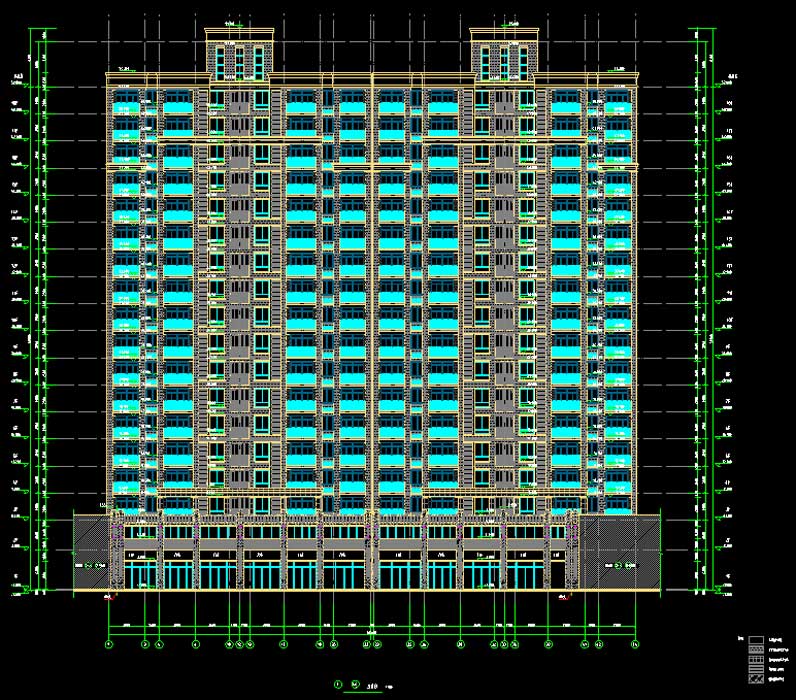

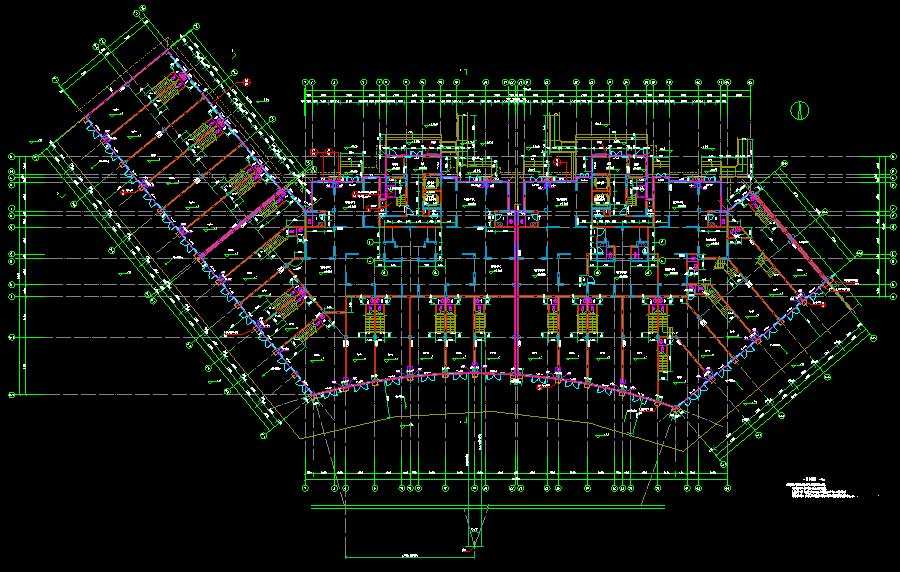

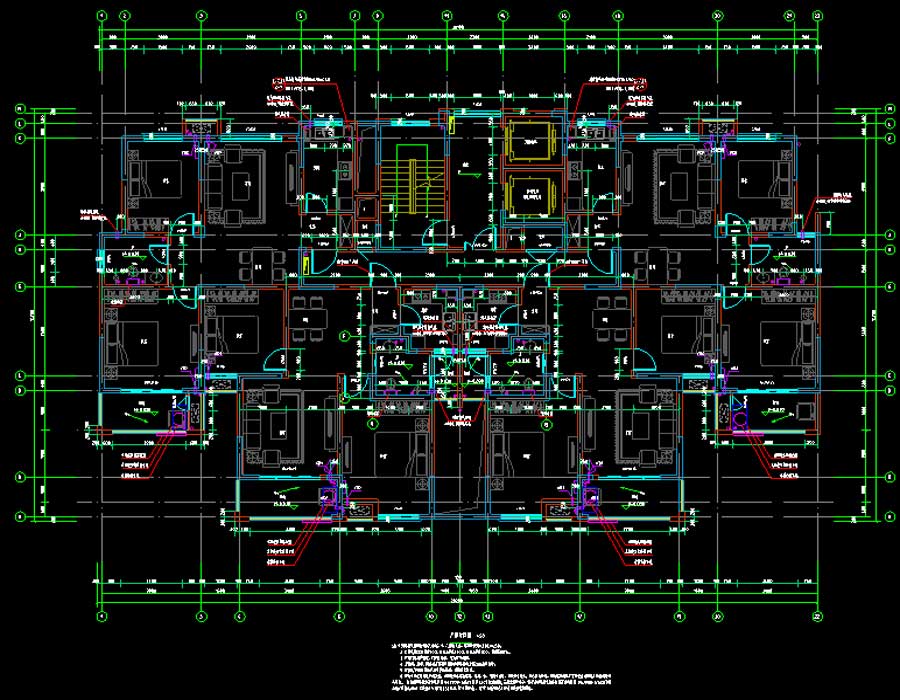

说明:某小区1-5#高层住宅楼多专业施工图(2#楼无结构图),包括地下车库及幼儿园。抗震设防烈度为6度,主要结构形式为砼框架结构。其中,幼儿园地上层数为3层,建筑高度为11.7米,建筑面积为2554.6平方米;5#地上层数为11层,建筑高度为33.15米,建筑面积为5935.88平方米;1-4#地上层数均为18层,3#地下层数为1层,建筑高度为52.7-54.2米,建筑面积为13169.02-16289.69平方米;车库为地下一层,建筑面积为10600平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,户型大样图,楼梯大样图,墙身大样图,自行车坡道大样图,卫生间及屋面构架详图,汽车坡道平面大样,防火分区示意图,人防战时平面图,车库顶板平面图,门窗大样;结构说明,地下室结构设计说明,基础平面布置图,墙柱平面布置图,墙柱详图,结构平面图,梁平法配筋图、施工图,节点大样图,楼梯大样图,筏板布置图,顶板模板图,顶板配筋图,人防说明、墙身及自行车坡道详图,楼梯详图、人防口部详图,汽车坡道详图等等。专业包括建筑、结构。
建筑面积:16289.69,16055.51,14071.79,13169.02,5935.88,2554.6㎡地上层数:18,18,18,18,11,3层建筑高度:54.1,54.2,52.7,52.7,33.15,11.7m地下层数:1层高度类别:高层图纸深度:施工项目地址:安徽省设计时间:2013建筑风格:现代效果图:无
