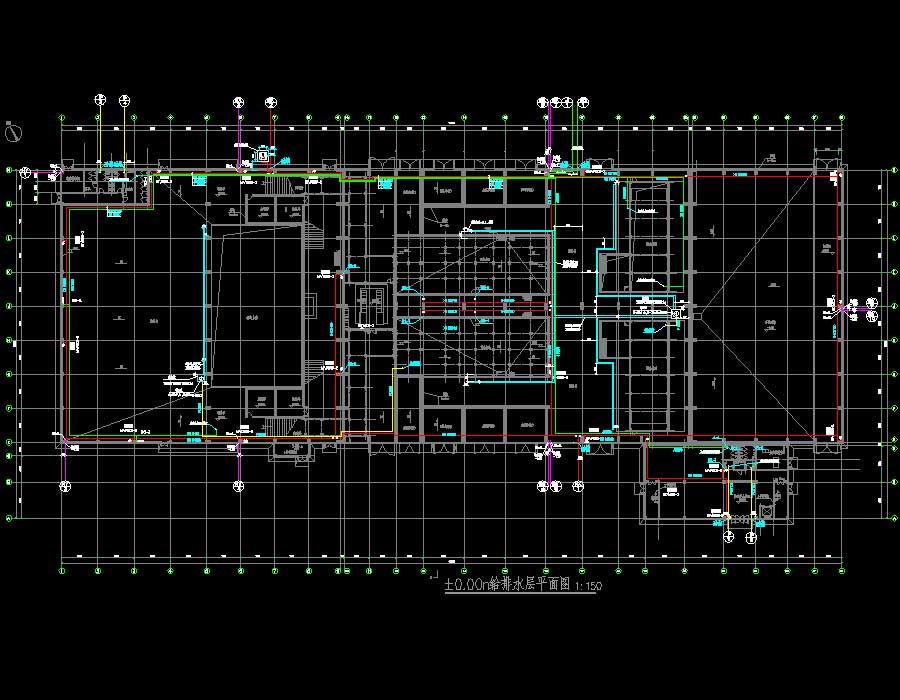

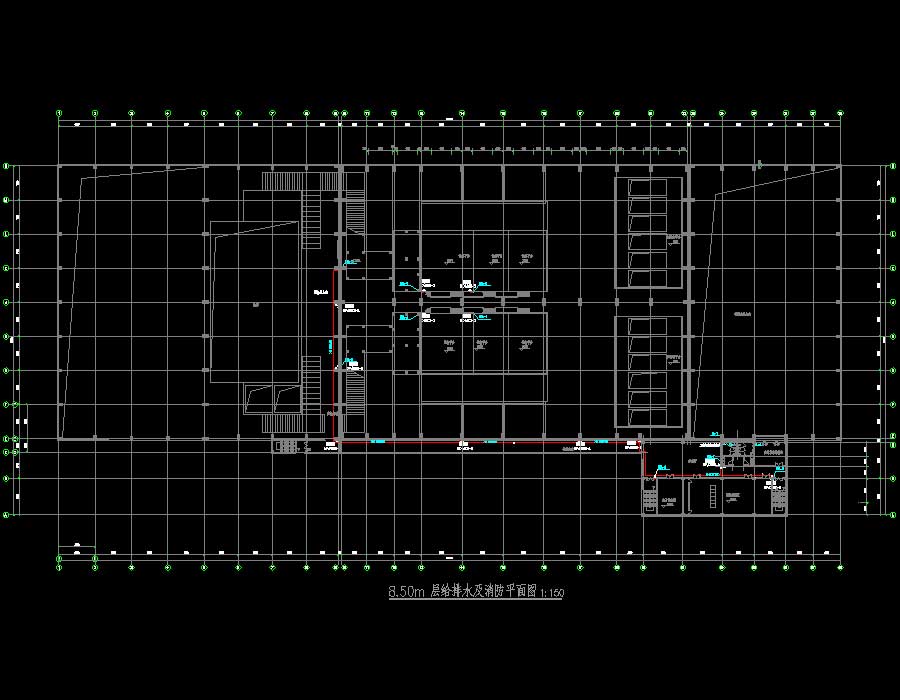

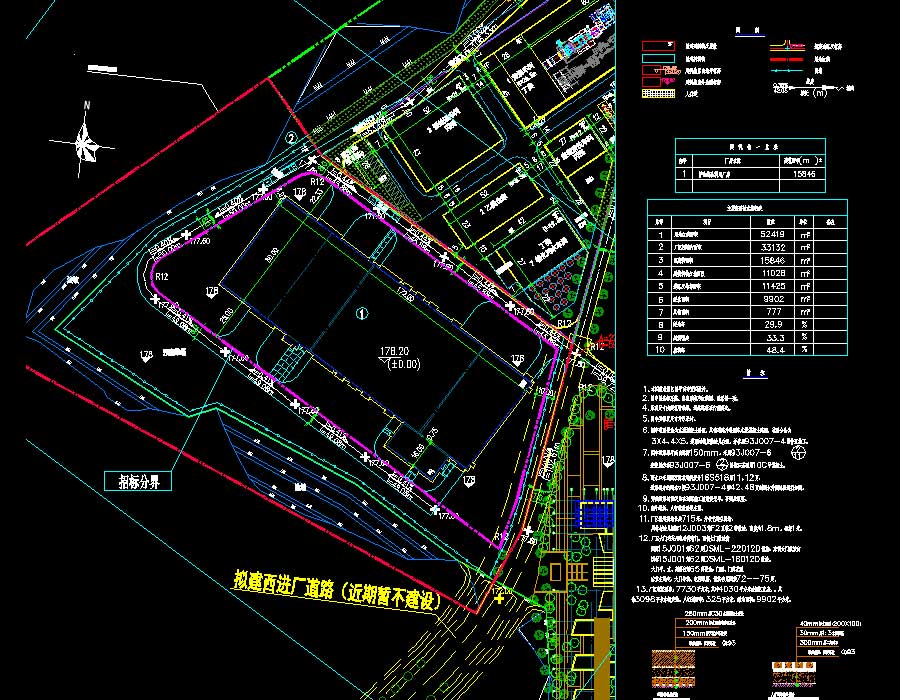

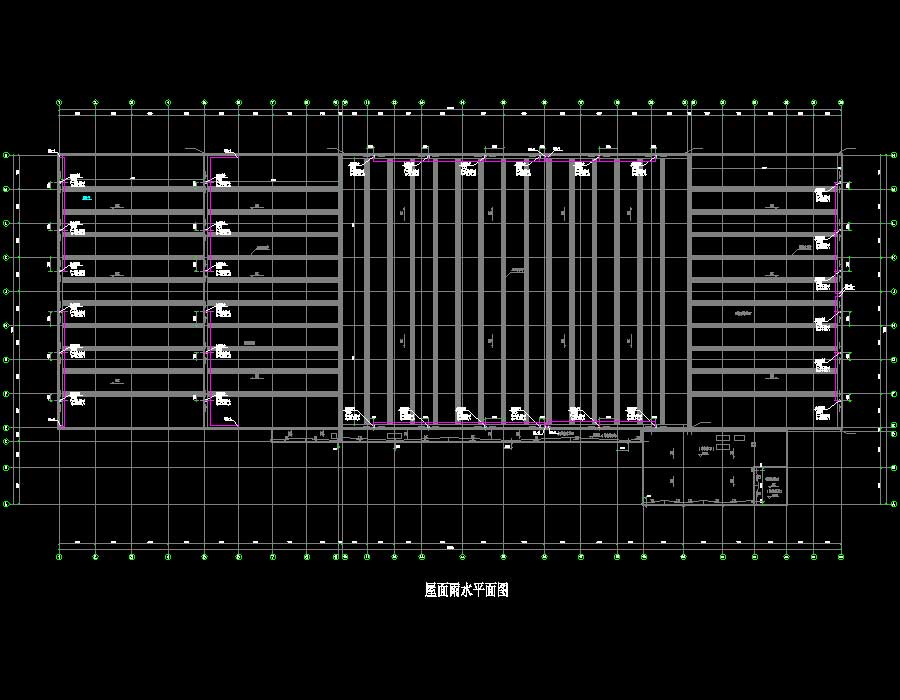

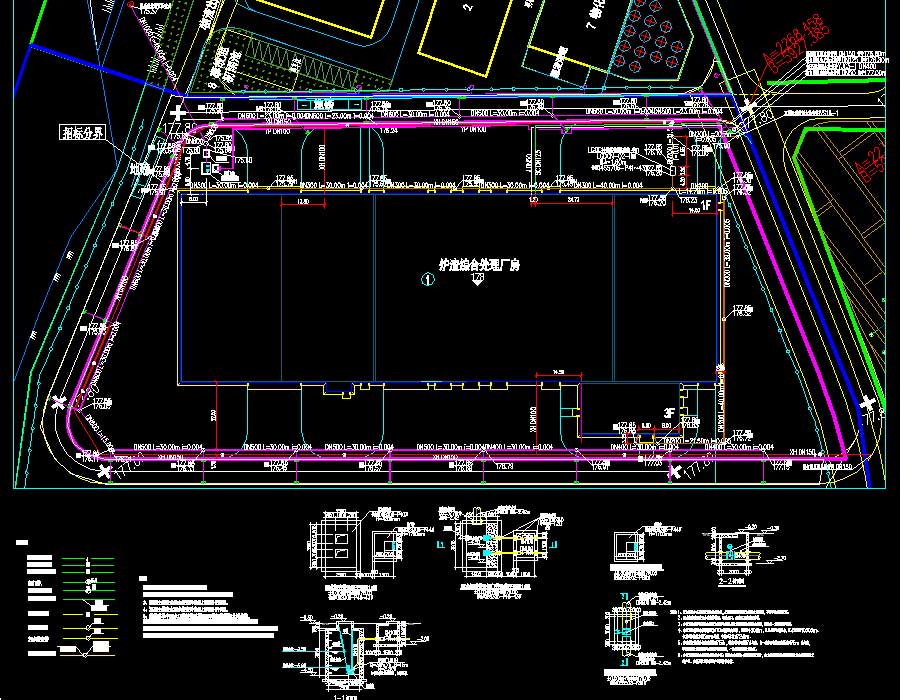

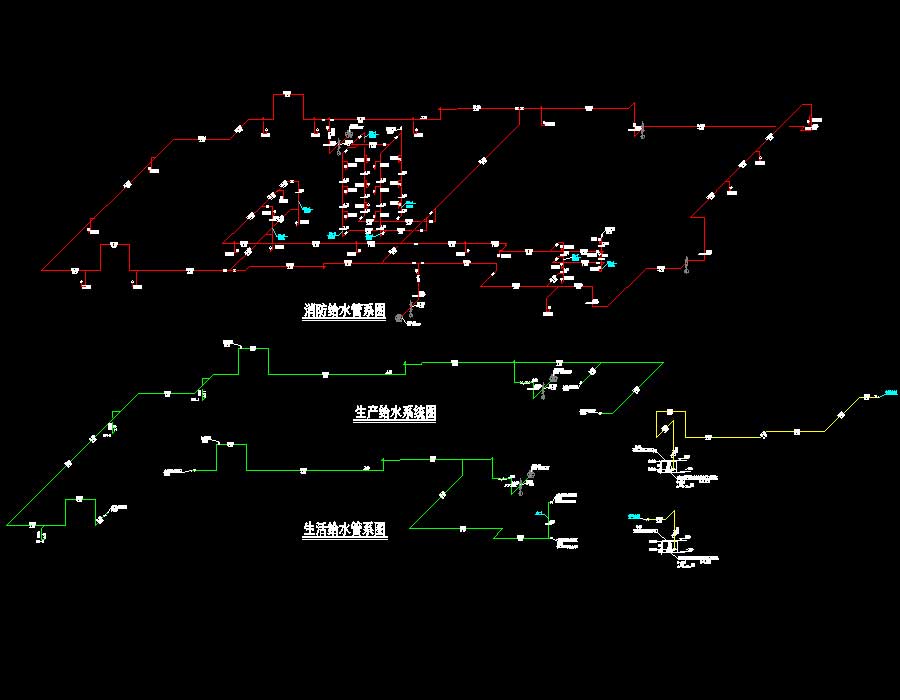

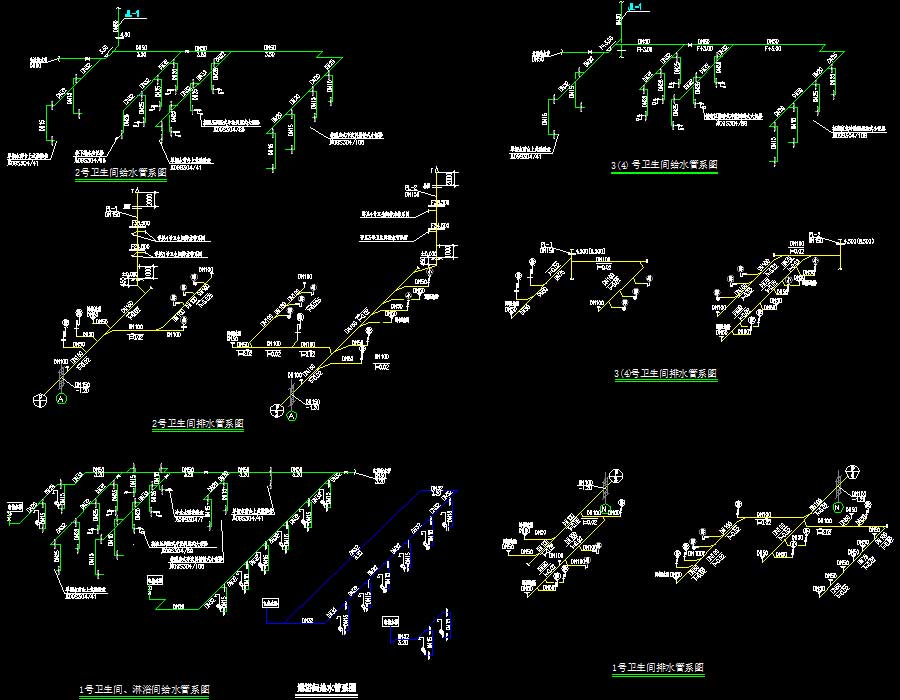

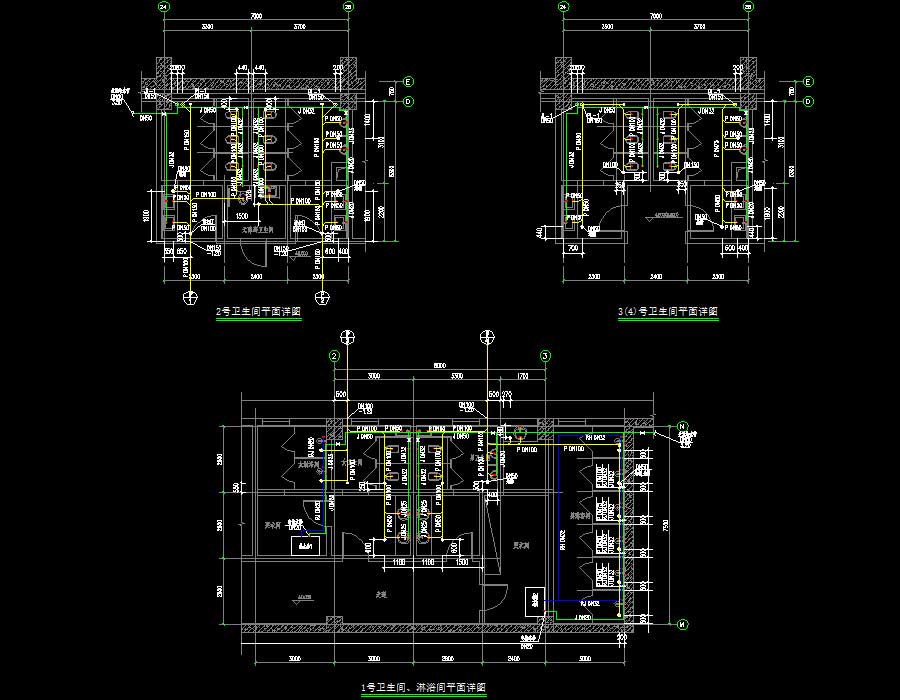

说明:该项目为某固体资源再生中心(循环经济产业园)1号炉渣综合处理厂房给排水专业施工图,工程规模:建筑物总建筑面积15911平方米,其中:炉渣综合处理厂房1幢,建筑层数1~3层,建筑面积15911平方米,建筑最高点为24.5米,最大跨度7.5米,室外设备基础、进场道路、外电供电等。具体以施工设计图纸为准。图纸内容含:标准图、图例及设备材料表、给排水设计施工说明、0.00米层给排水平面图、5.75米层给排水平面图、8.5米层给排水平面图、12.5米层给排水平面图、屋面雨水平面图、生产生活及消防给排水管系统图、卫生间大样图、卫生间给排水管系统图、屋面虹吸雨水管系统图、总平面布置图、室外给排水平面图及勘探点平面布置图、勘探点一览表、工程地质剖面图、钻孔柱状图、岩土工程勘测报告、炉渣综合处理厂工程锤击管桩设计试桩要求等。
