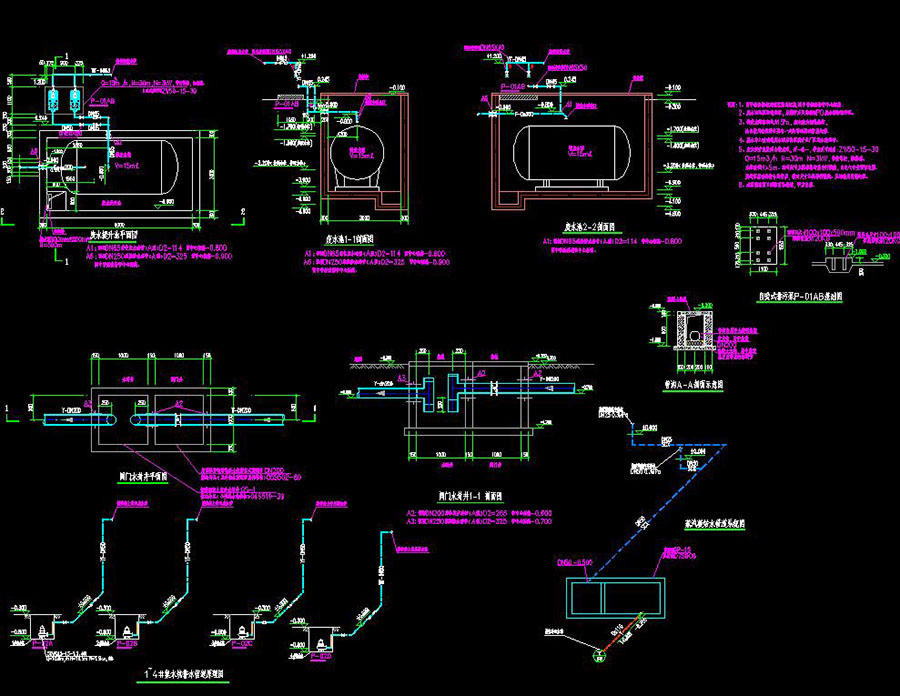

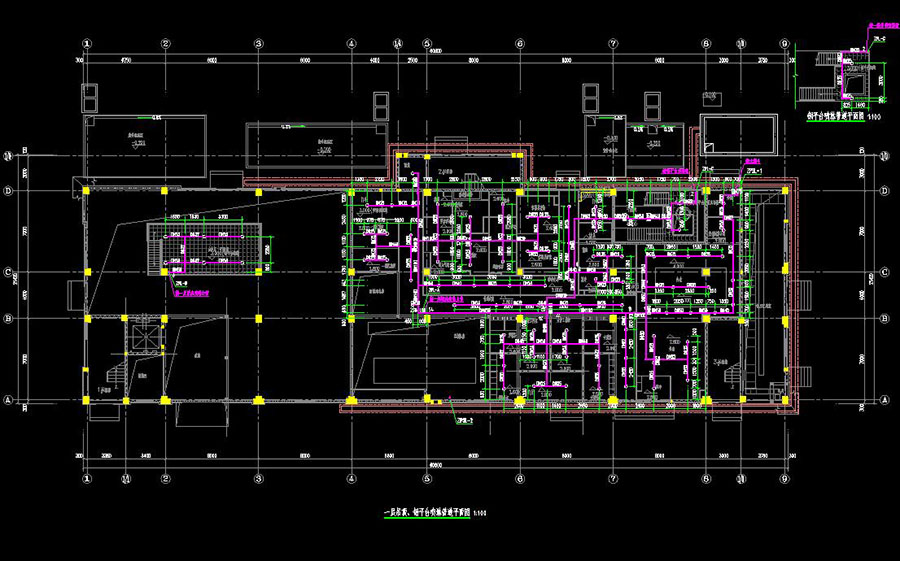

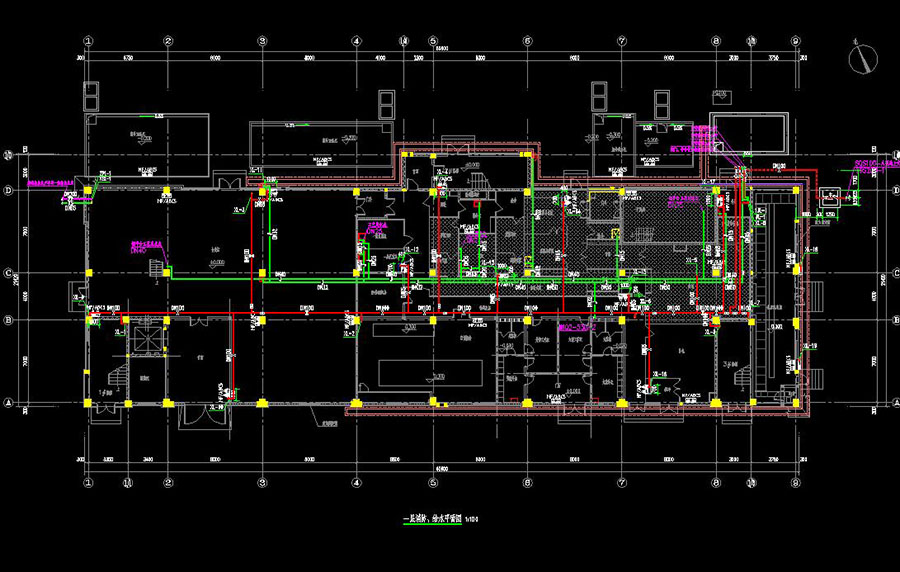

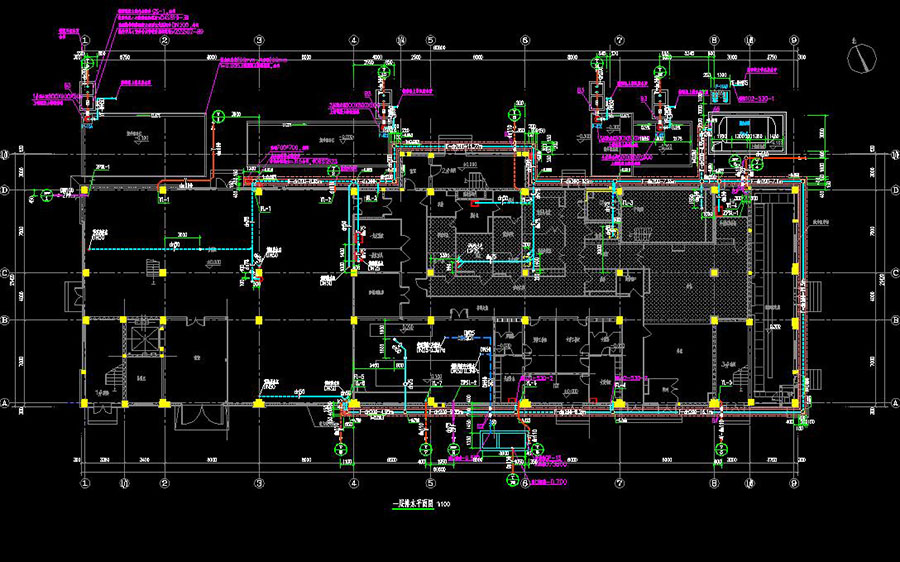

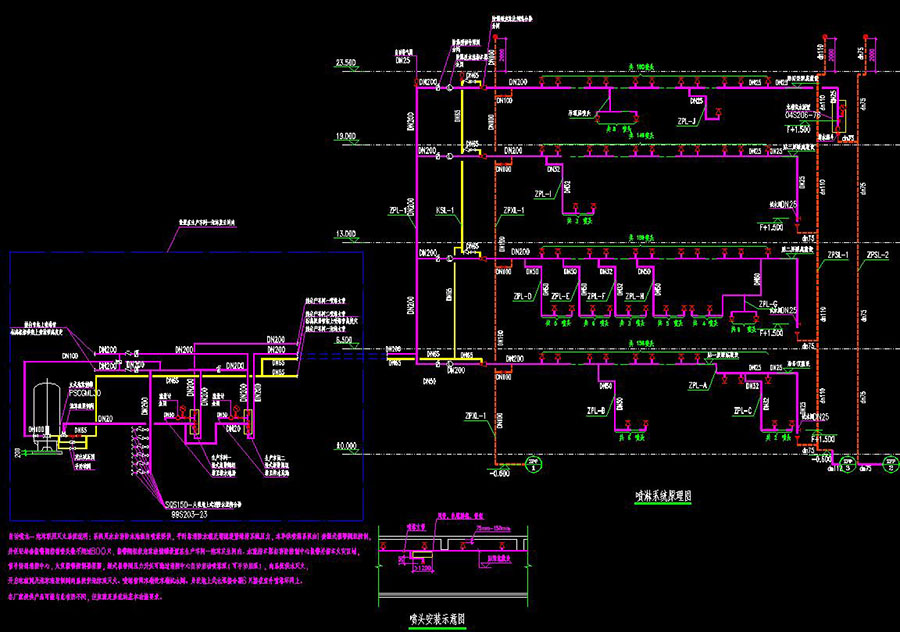

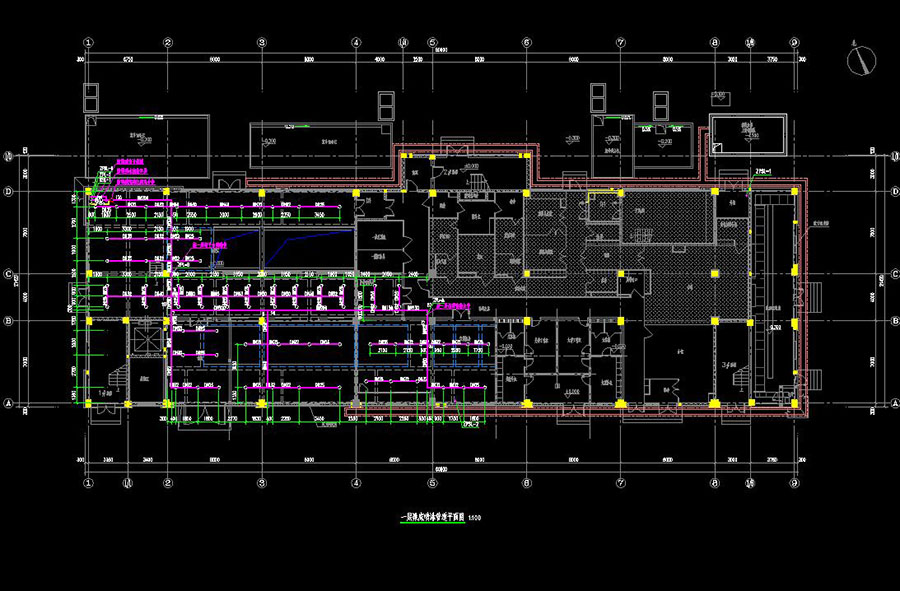

说明:本工程为改造甲类生产车间,建筑耐火等级为二级,建筑面积为4740.69m,建筑总高度为23.95m,地上4层,本设计包括车间内消防系统、喷淋系统、雨水系统、给排水系统、灭火器配置等。图纸包含:给排水设计说明,各层消防、给水平面图,排水平面图,梁底喷淋管道平面图,一二层吊顶、钢平台喷淋管道平面图,消防给排水管道展开图,废水池、阀门水封井平剖图、管沟剖面示意图,淋浴间给排水大样图等
消防设计:室内消火栓系统,喷淋系统生活供水设计:排水设计 :废水系统,雨水系统生产供水设计:排水技术:供水方式 :市政供水供水体制:室外消火栓水量:10L/S室外消火栓水量:30L/S建筑面积:4740.69㎡建筑高度:23.95m地上层数:4层地下层数:高度类别:图纸深度:项目地址:设计时间:2018
