建标库图纸模型 > 结构专业 > 框剪 > 13层高层医院改扩建二期工程框剪结构施工图3713840610
<< 返回列表
13层高层医院改扩建二期工程框剪结构施工图3713840610文件大小:48.26M图纸张数:83张推荐人:疯言疯语所属分类:结构专业
分 享
下  载
结构类型:框剪基础类型:独立,桩基,其它抗震烈度:7度抗震风压:0.4kN/㎡雪压:0.65kN/㎡建筑面积:建筑高度:53.3m地上层数:13层地下层数:2层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2018

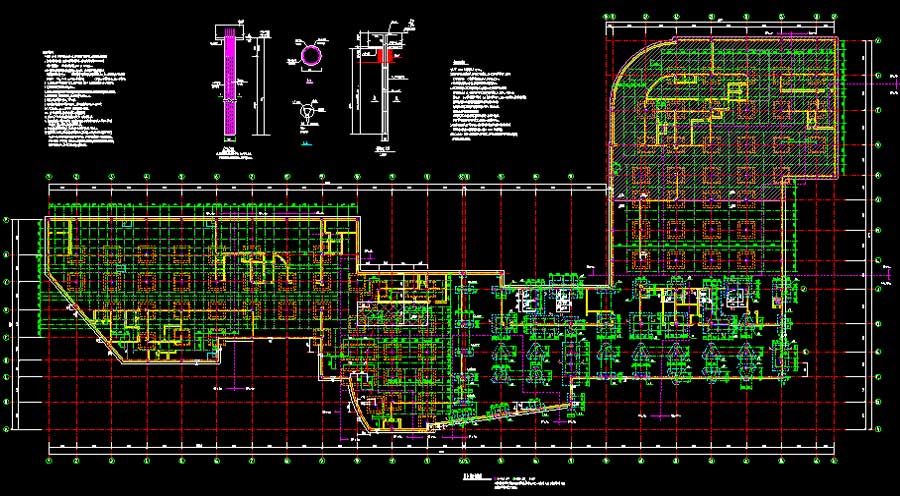

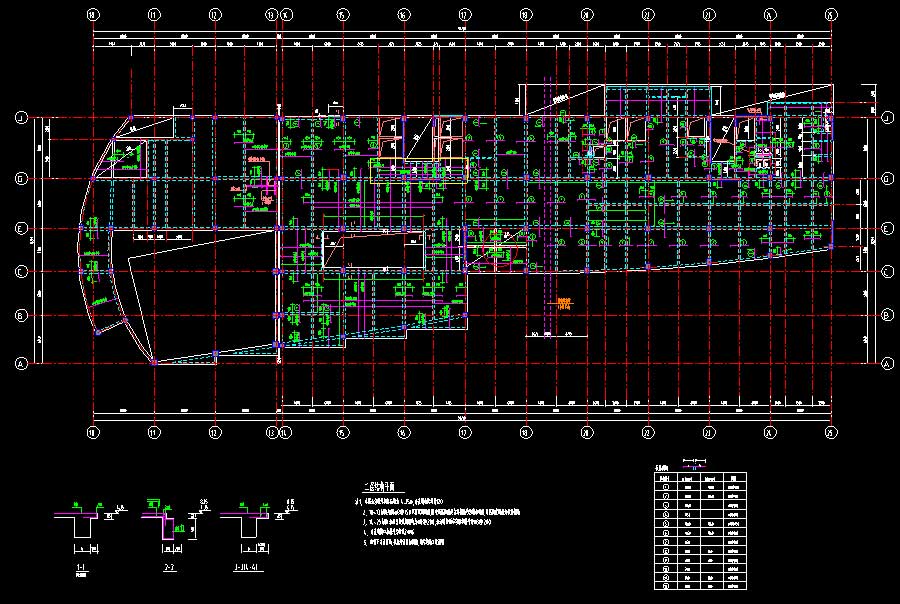

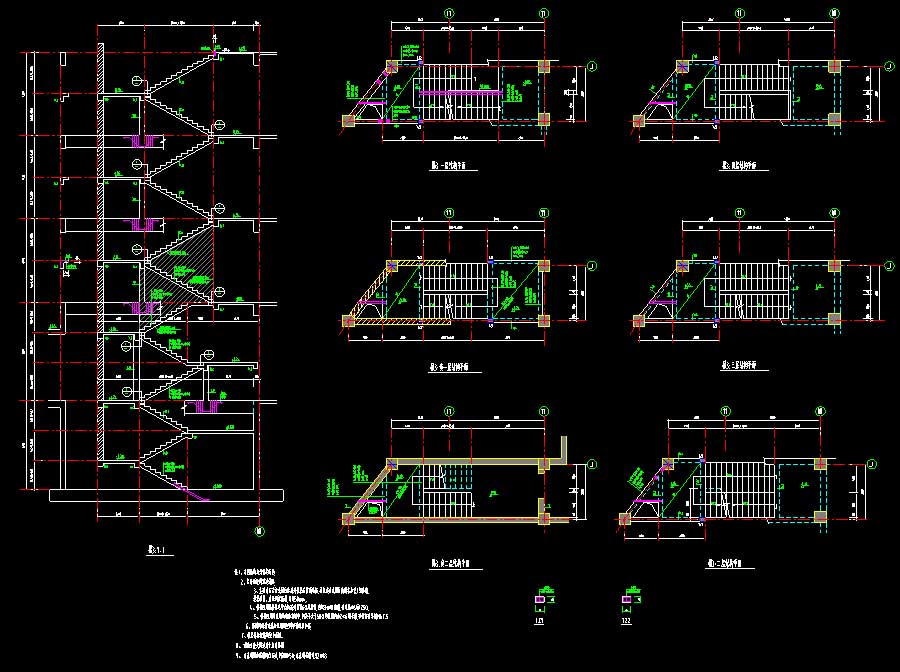

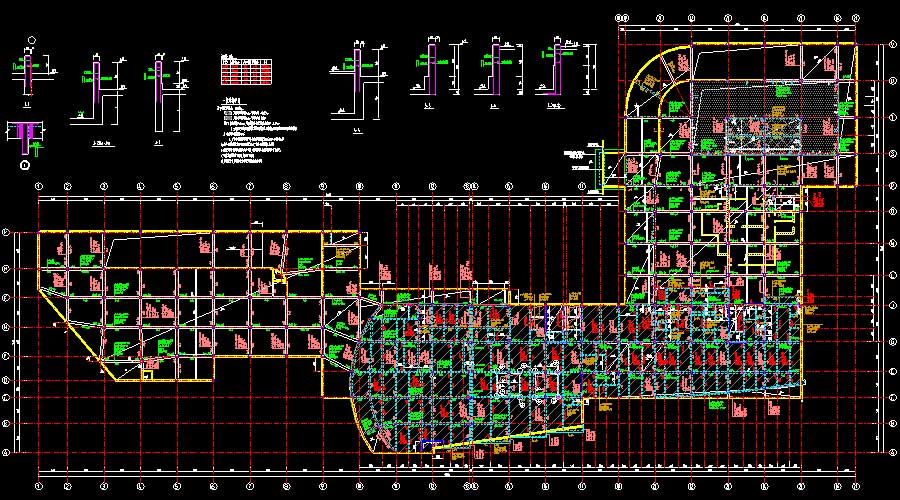

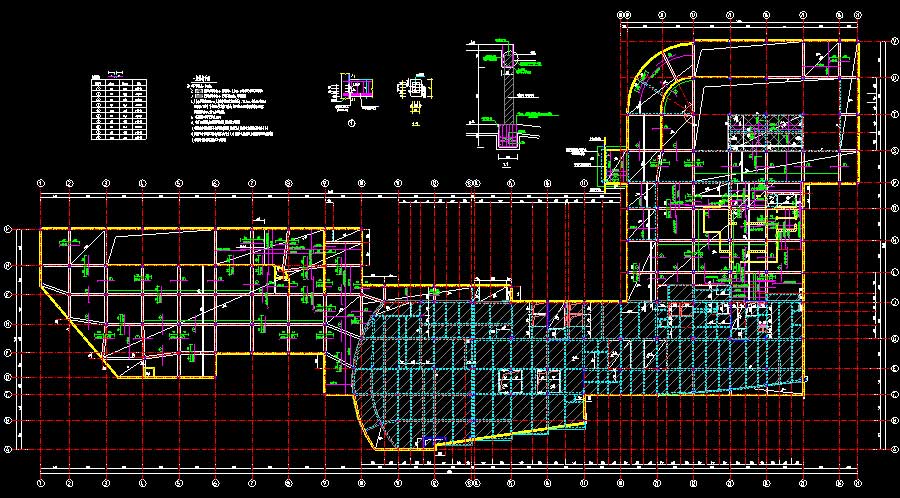

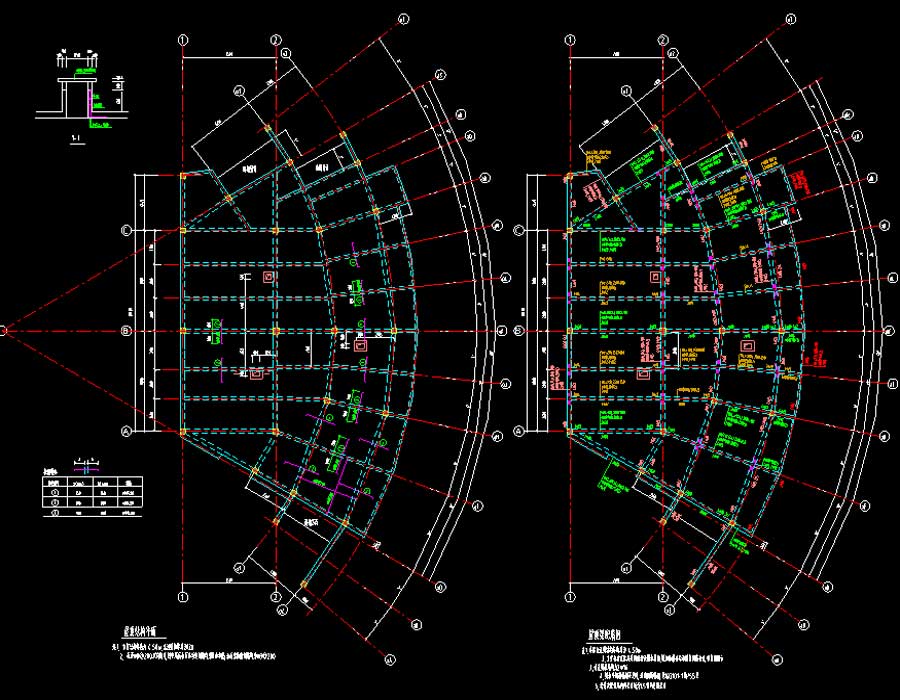

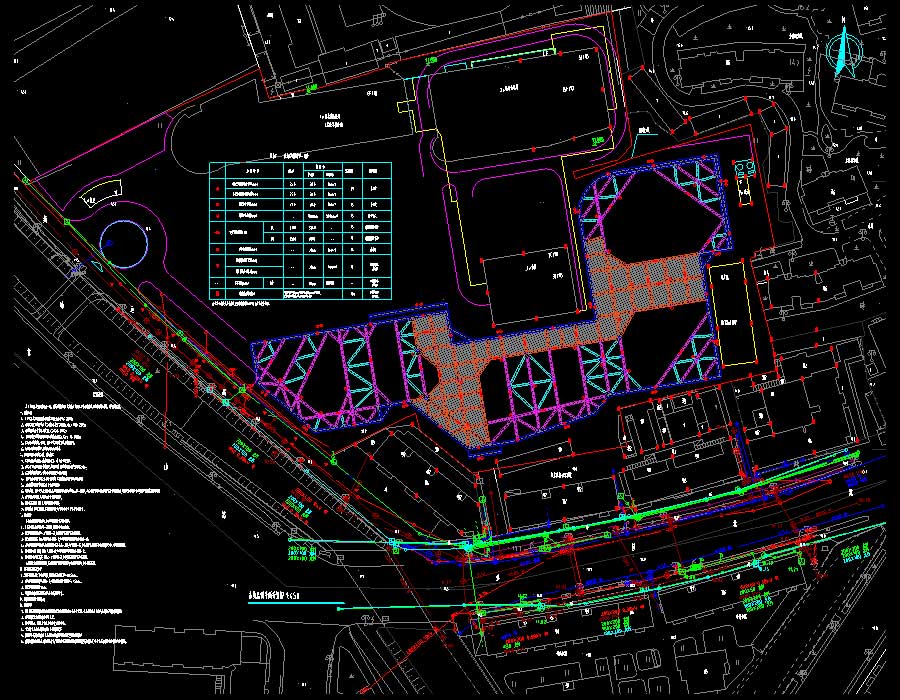

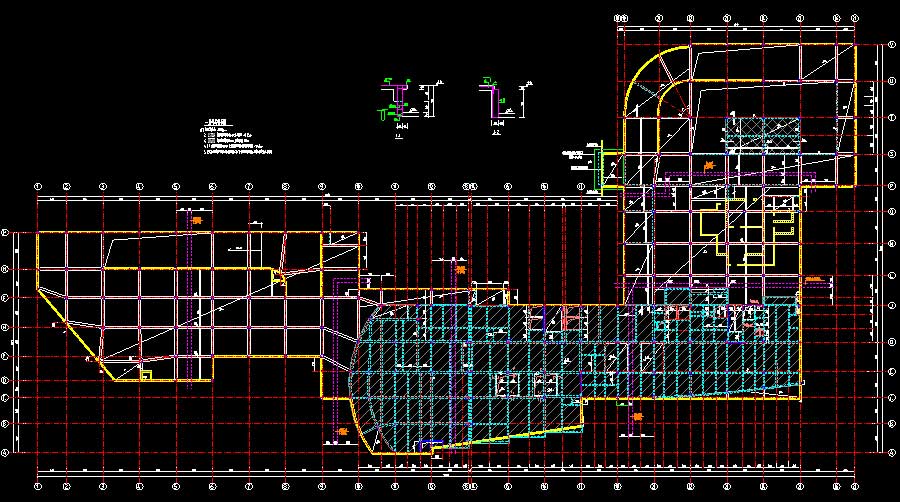

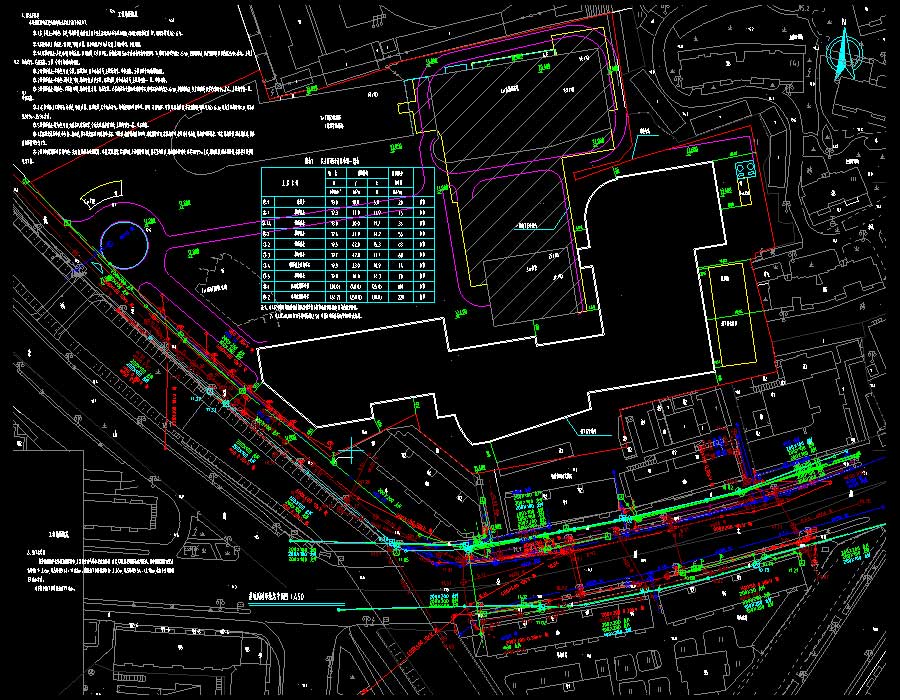

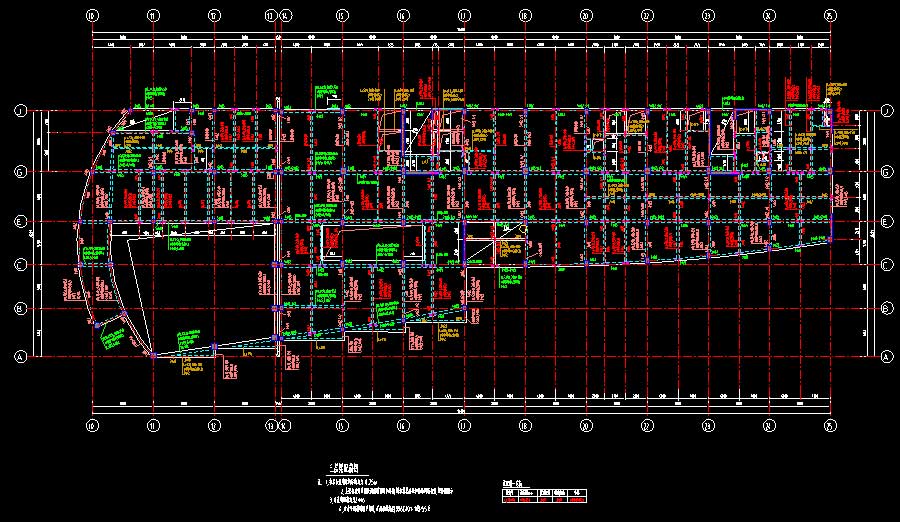

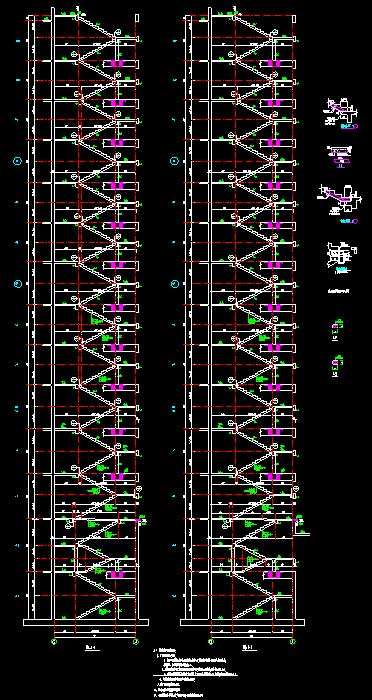

说明:某高层医院改扩建二期工程框剪结构施工图,抗震设防烈度为7度,儿童中心地上主楼13层裙房3层,设有两层地下室,主楼53.3米,裙楼总高13.2米;主楼采用全现浇钢筋混凝土框架剪力墙结构,裙楼和地下室采用框架结构,主楼和裙楼地上部分设置150宽抗震缝,将两栋楼彻底分开。门诊感染楼,门卫及高压氧舱均为全现浇框架结构。本工程人防建筑面积为7473.3平方米,人防防护面积为5542.4平方米。防化级别为丙级。图纸内容含:结构设计说明,人防地下室结构施工说明,基坑支护说明,楼梯结构图、详图,1.25m标高以上框架柱配筋图,1.25m标高结构平面图,梁配筋图,屋顶结构平面图,基础图,框架柱配筋图,屋顶结构平面图,框架柱平面定位图,剪力墙平面定位图,框架柱配筋图,剪力墙配筋图,结构平面图,桩位、锚杆布置图,基础大样图,-5.30m~-0.05m标高框架柱图,剪力墙平面布置图,地下室外墙配筋图,模板图,人防地下室底板配筋平面图,人防地下室柱、墙配筋图,人防地下室顶板梁配筋图,人防地下室顶板配筋平面图,人防通用详图,口部详图,排风口部详图,进风口部详图,固定电站详图,汽车坡道详图,基坑周边环境总平面图,基坑支护平面布置图,立柱桩分类定位示意图,支撑系统平面布置图,栈桥系统平面布置图,支护结构与主体结构相对位置示意图,施工工况示意图,施工工况示意图,换撑平面布置图,基坑监测平面布置图,工程地质剖面图,支撑系统大样图,立柱大样图,基坑支护剖面图。
