建筑面积：16226㎡地上层数：5层建筑高度：22m地下层数：1层高度类别：多层图纸深度：施工项目地址：浙江省设计时间：2016建筑风格：其它效果图：无

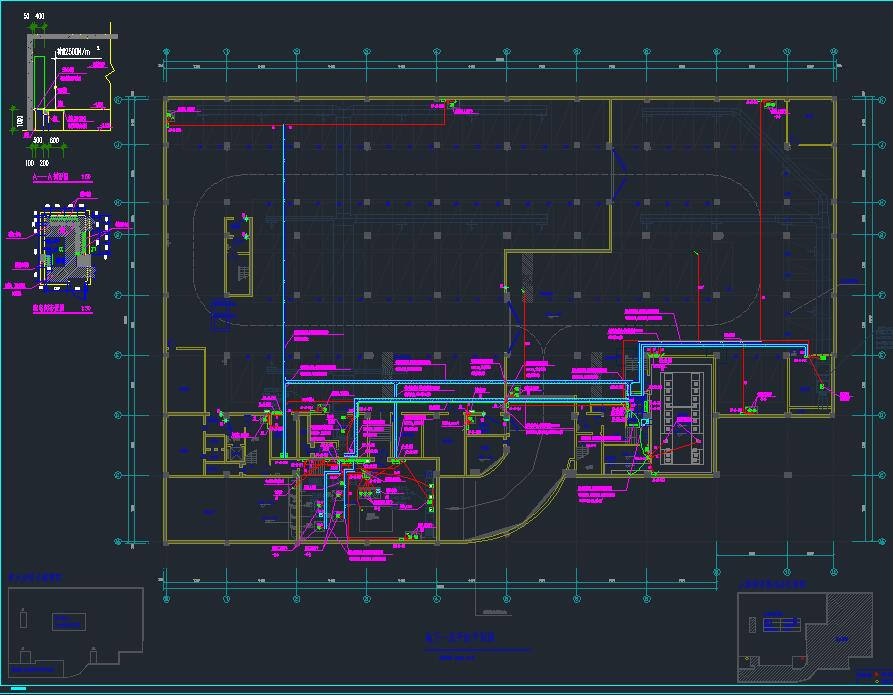

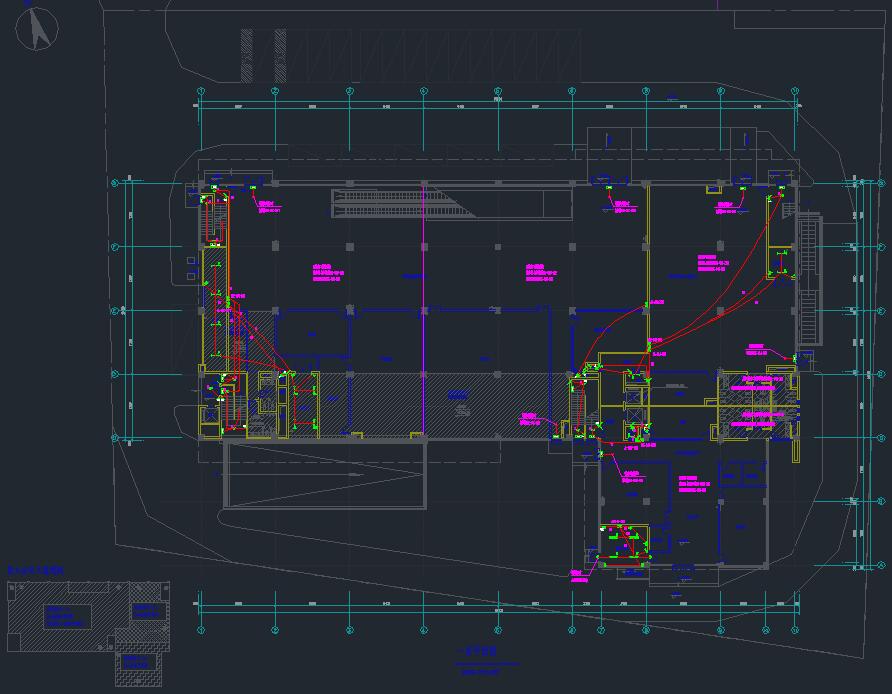

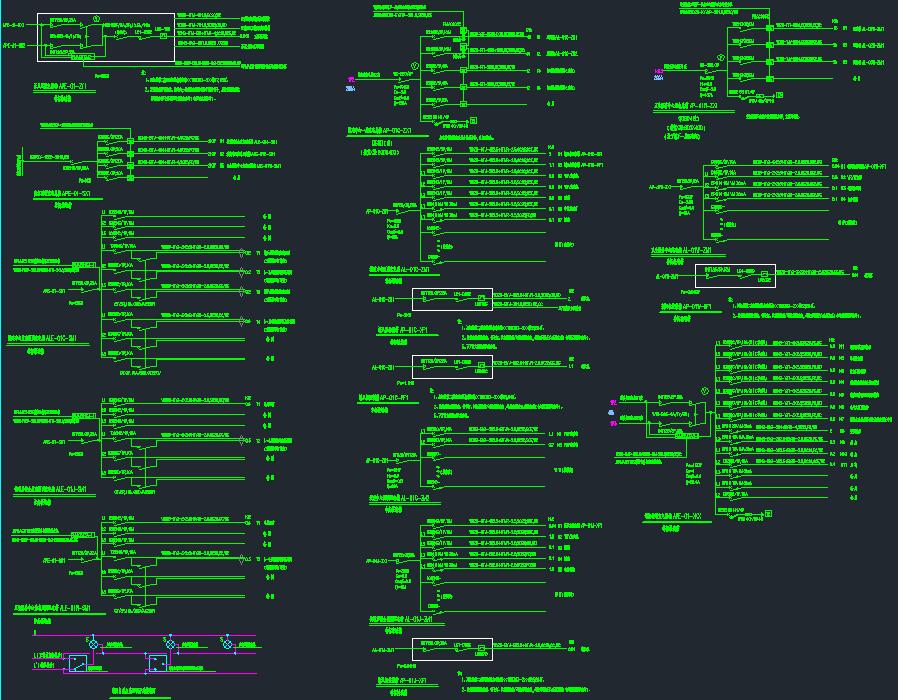

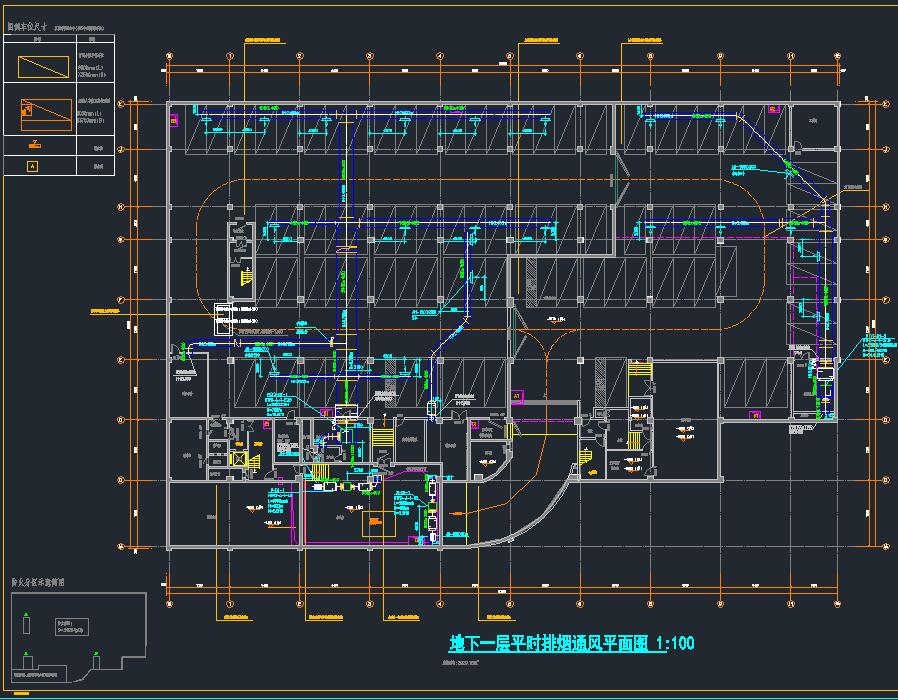

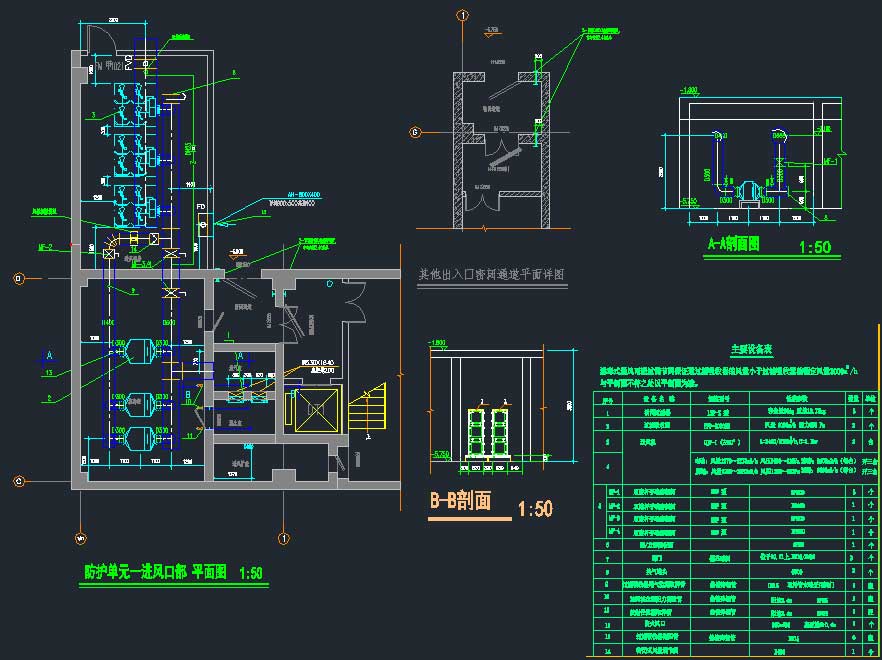

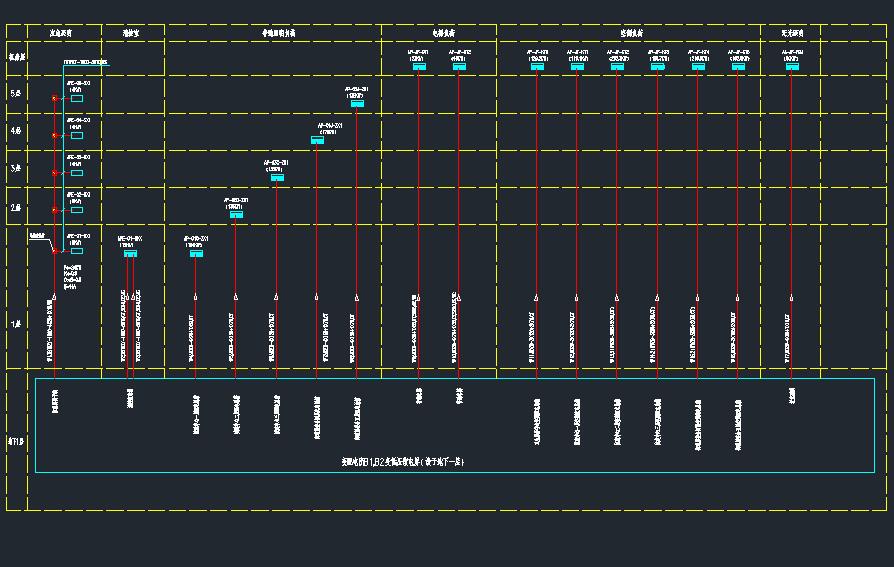

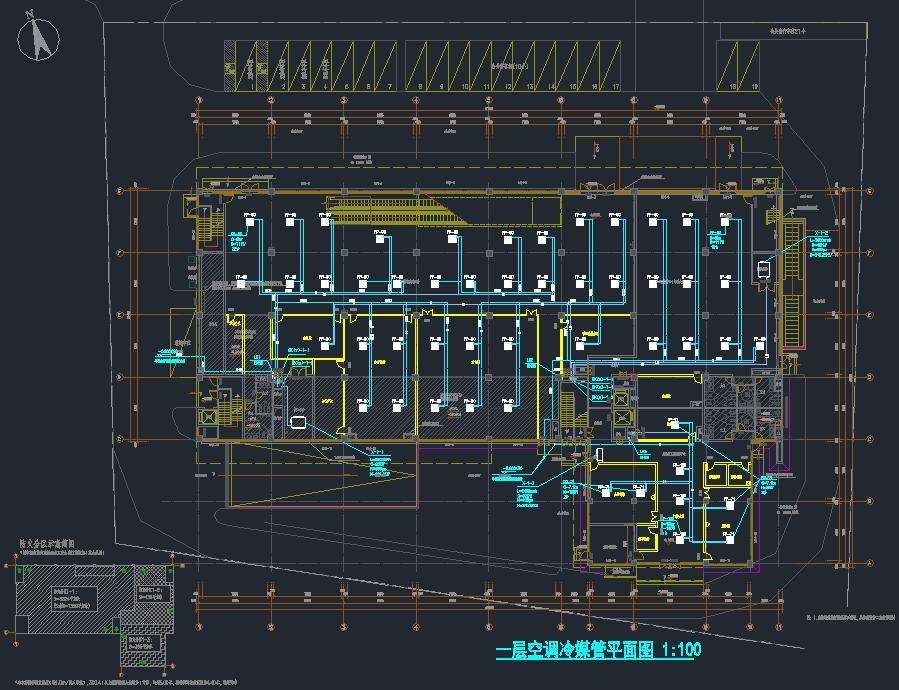

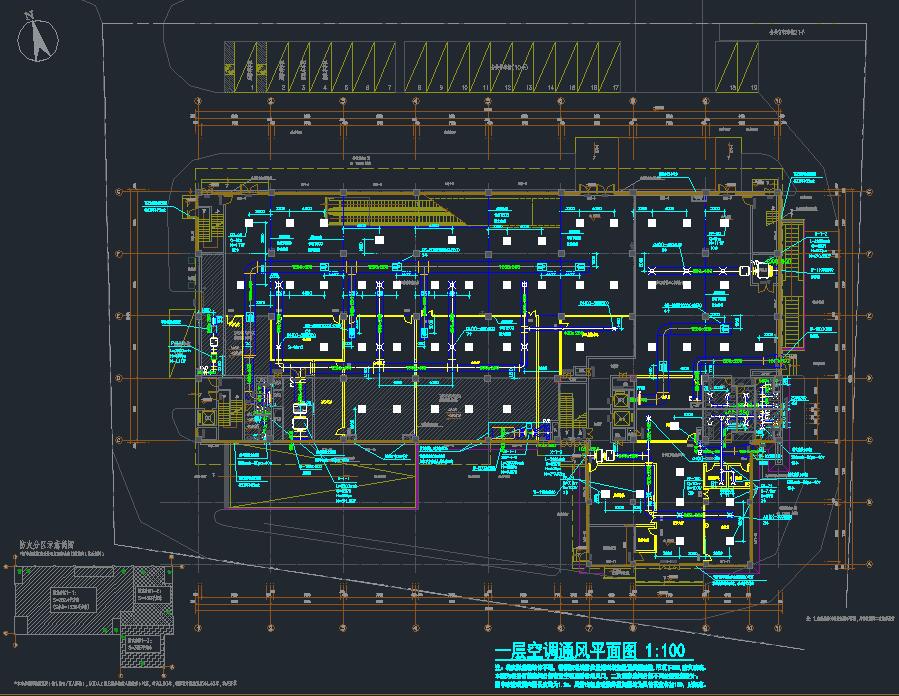

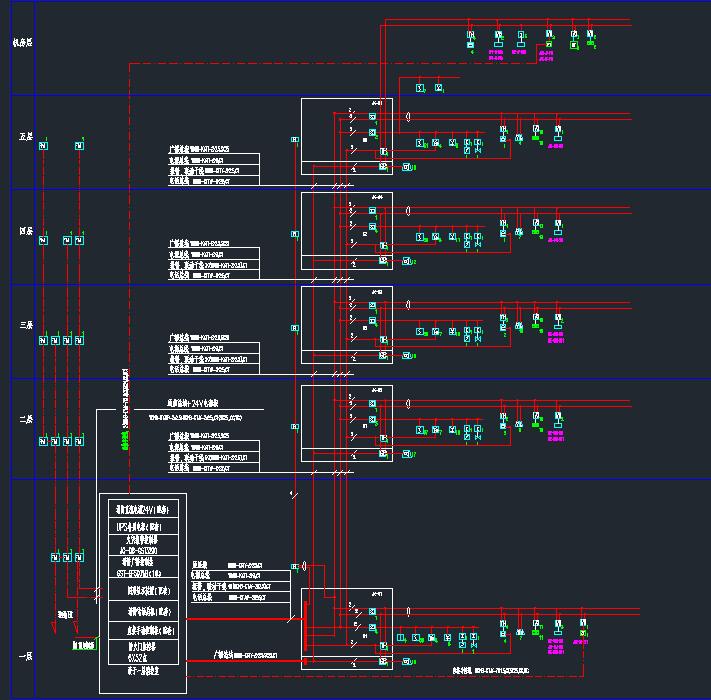

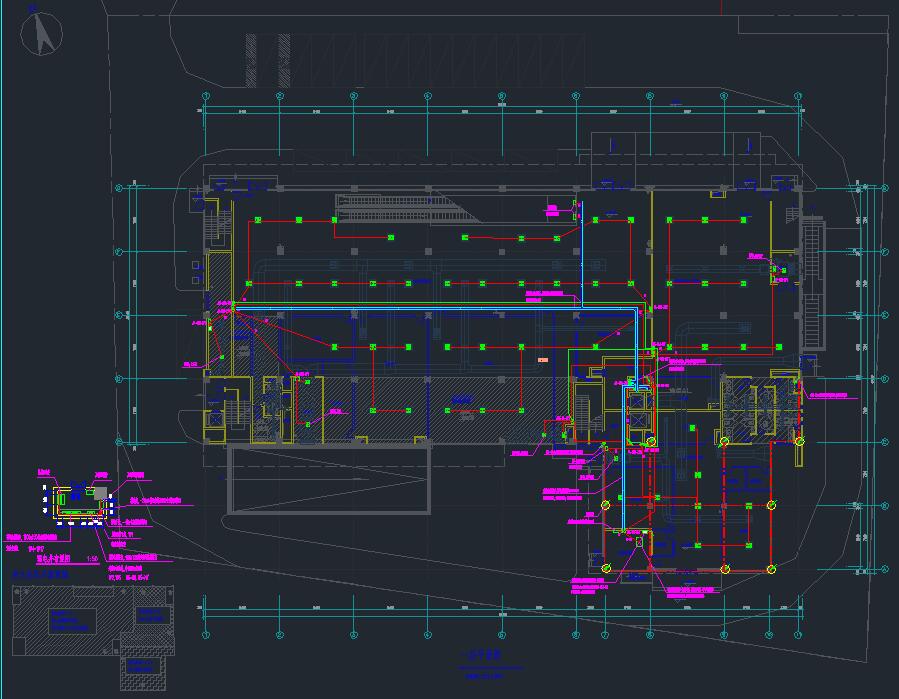

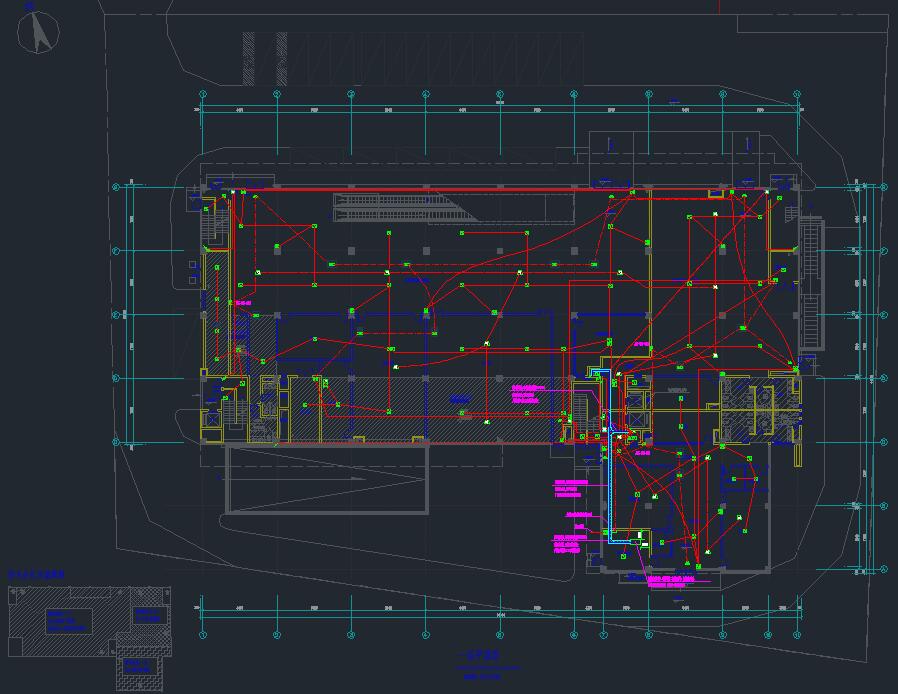

说明：某大学城居住区配套服务用房电气、暖通施工图。主要功能为体育设施用房、居委会及卫生服务中心，地下室部分为汽车库及设备用房，夹层功能为自行车库。本工程总建筑面积16226平方米，地上建筑面积为11591平方米，地下建筑面积为4635平方米，建筑高度为22米，地上5层，地下1层（含部分夹层自行车库），属多层公共建筑。地下机动车车位数105辆，为地下Ⅲ类汽车库。本工程地下室一层设置人防工程，人防工程类别：甲类，核六级、常六级一个二等人员掩蔽所，防化丙级，人防区面积为1995平方米。电气设计范围为用户10KV高压配电系统、用户10/0.4KV变配电系统、220/380V低压配电系统、建筑物防雷、接地系统及安全措施、火灾自动报警系统、电气火灾监控系统、能源监控管理系统。暖通设计范围为空调、通风和防排烟设计以及人防设计。图纸内容含电气设计说明、图例、制图规则、电气平面图、配电平面图、照明平面图、消防平面图、防雷平面图、计量系统图、配电干线系统图、室外充电桩配电系统图、水泵房配电系统图、消防报警系统图、消防设备电源监控系统图、电气火灾监控系统图和暖通设计说明、主要设备表、消防通风图例、空调通风平面图、空调冷媒管平面图等以及人防计算书。
