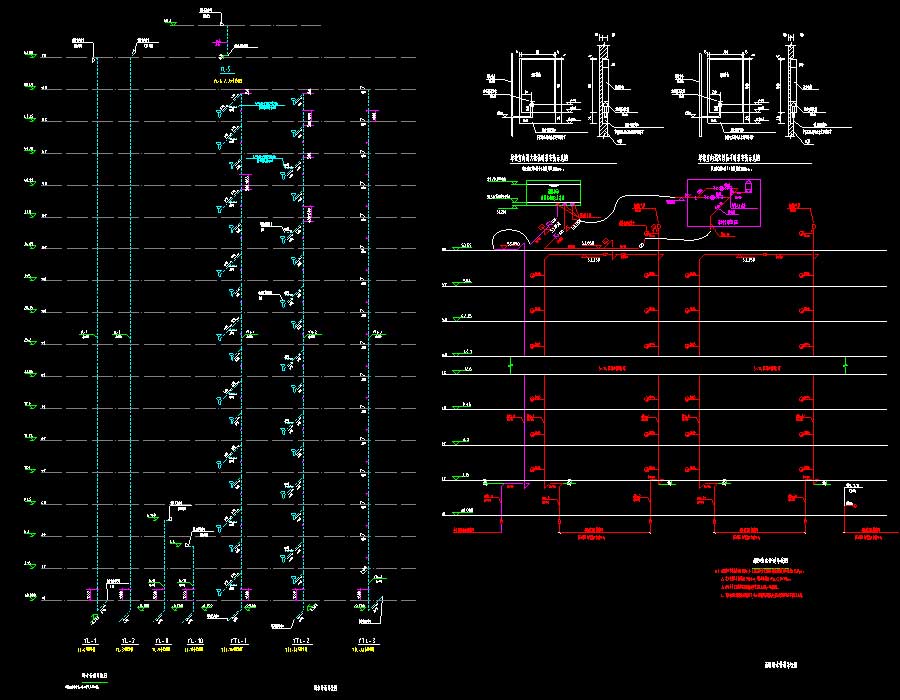

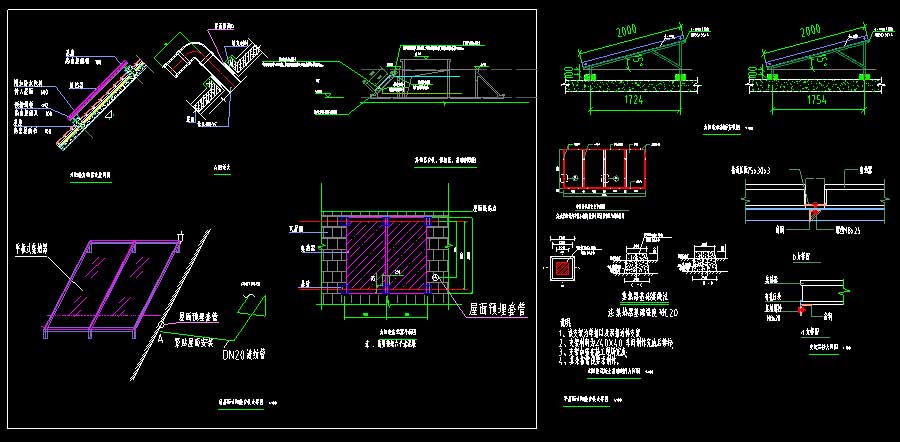

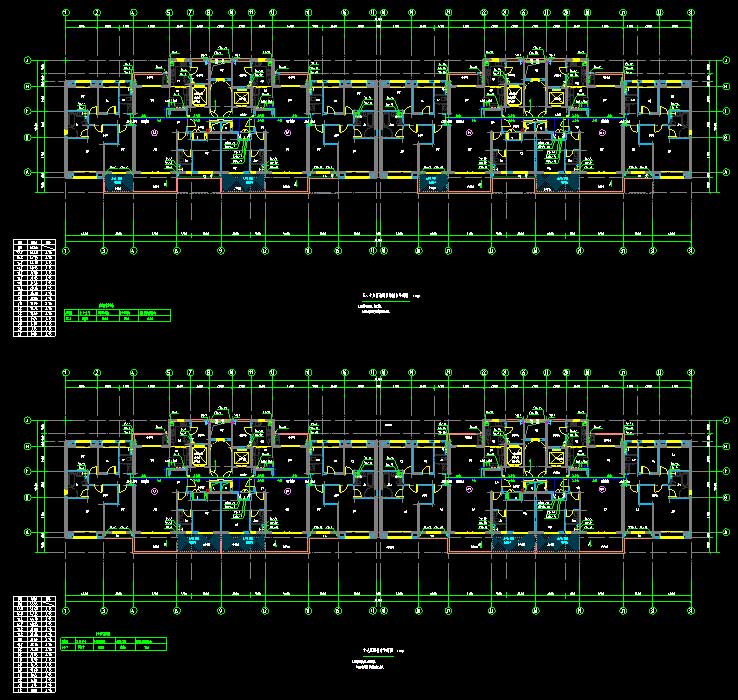

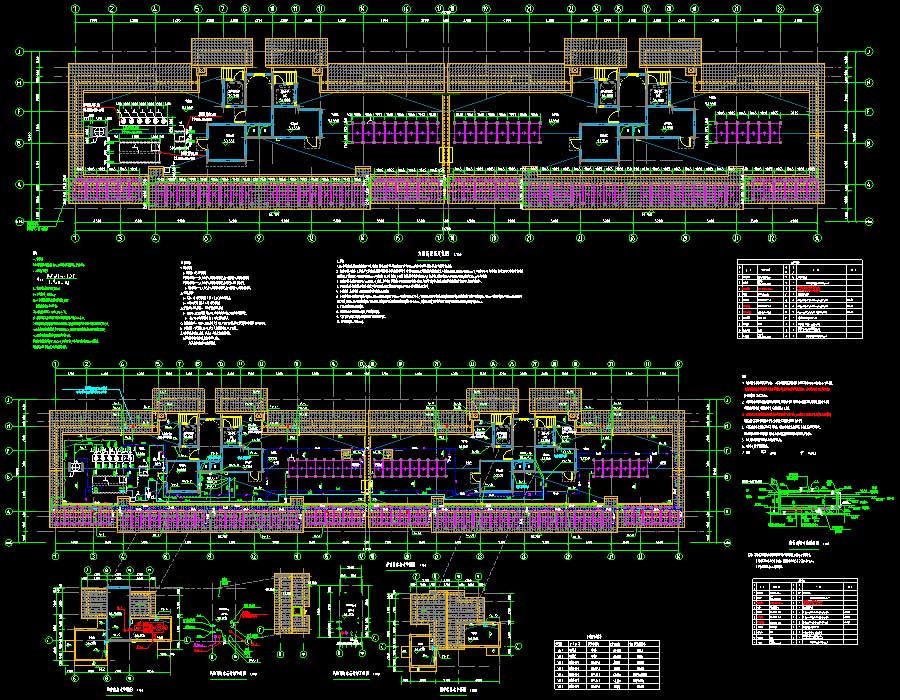

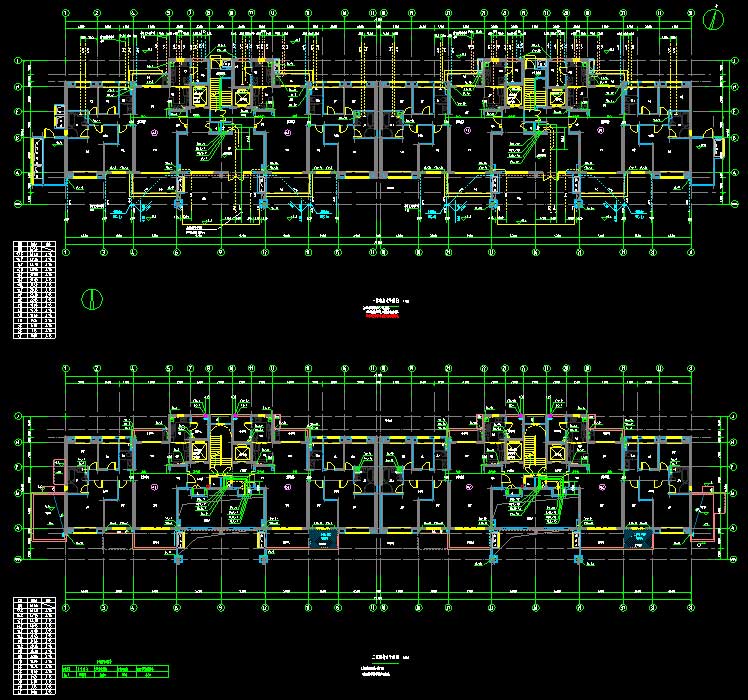

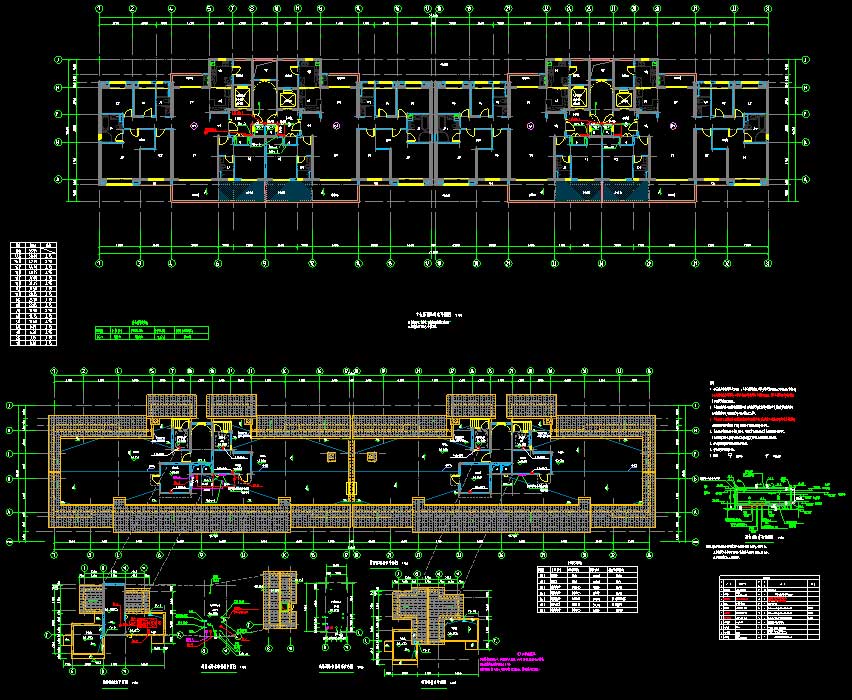

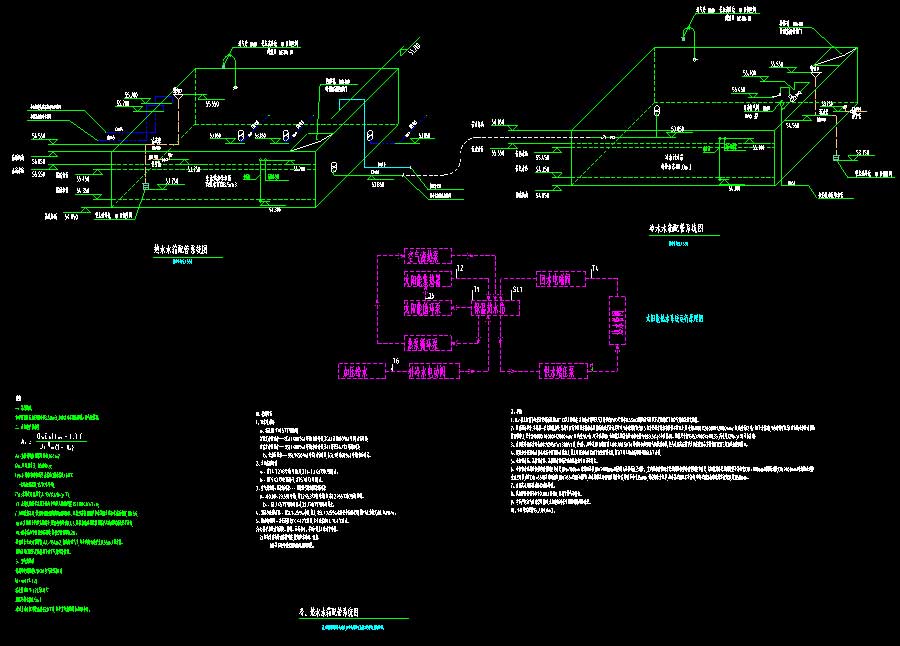

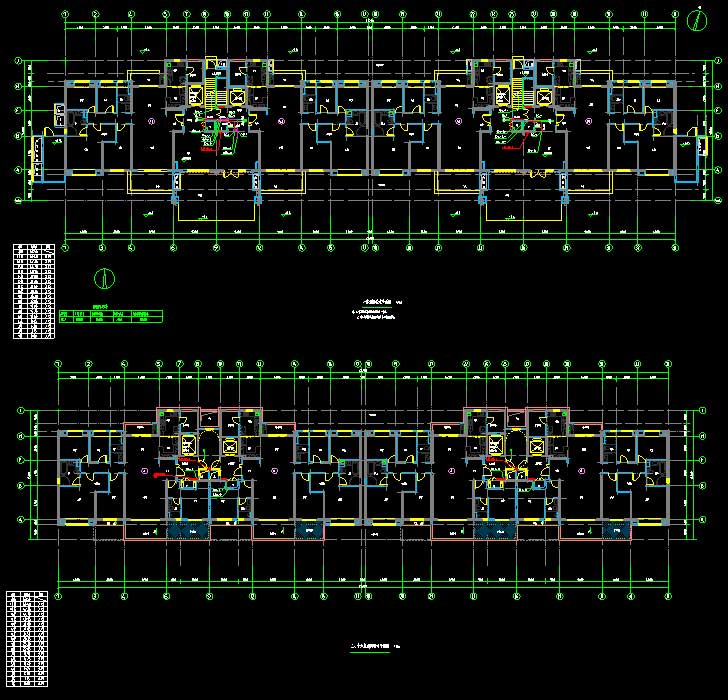

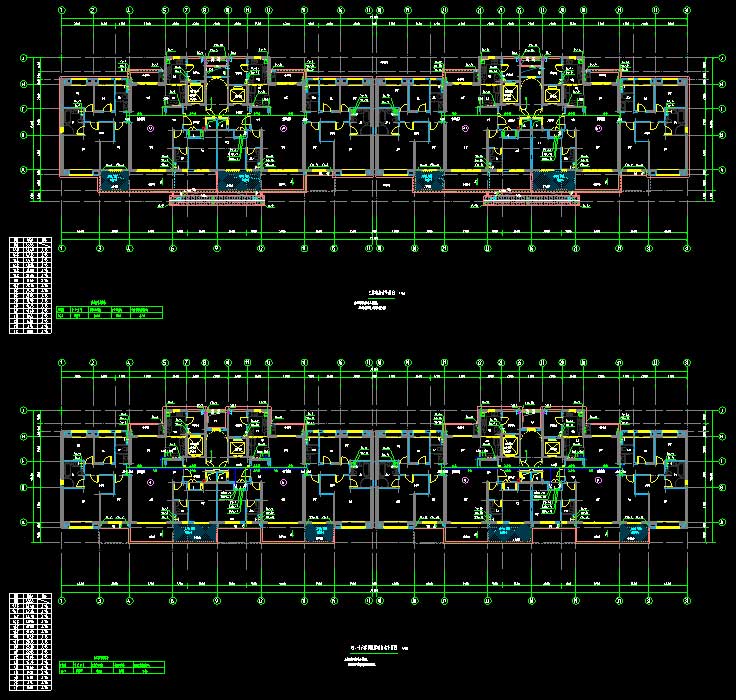

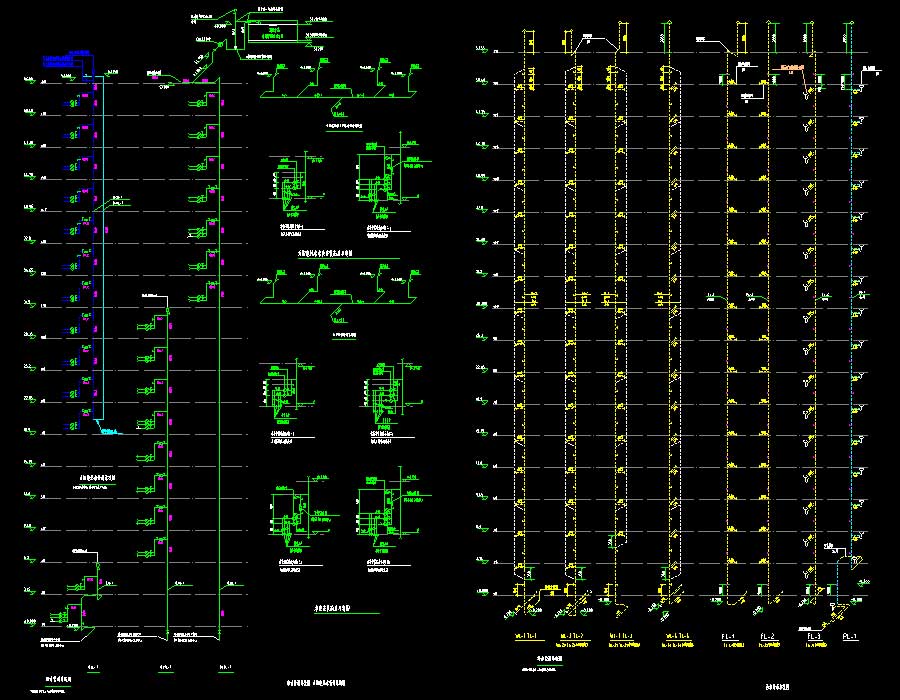

说明:某高层住宅楼给排水及消防施工图,已竣工验收,屋顶设有消防稳压设备和高位消防水箱,屋顶做集中太阳能板供逆向11层住户热水,可供各阶段设计人员参考。抗震设防烈度为8度,建筑高度为53.55米,地上层数17层,总建筑面积为20400平方米。设计范围包括红线以内的:生活给水系统、生活热水系统、污水系统、雨水系统、消火栓给水系统、灭火器配置。图纸内容含:给排水说明,消防给水设计总说明,消防给水平面图,消防给水管道系统图,给水排水通用大样图,给排水平面图,太阳能设备定位图,斜屋面太阳能安装大样图,平屋面太阳能安装大样图,冷、热水水箱配管系统图,给水管道系统图,污水管道系统图,雨水管道系统图。
消防设计:室内消火栓系统生活供水设计:一个市政区,2个加压区排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :水箱变频供水体制:室外消火栓水量:10L/S室外消火栓水量:15L/S建筑面积:20400㎡建筑高度:53.55m地上层数:17层地下层数:高度类别:高层图纸深度:施工项目地址:云南省设计时间:2018
