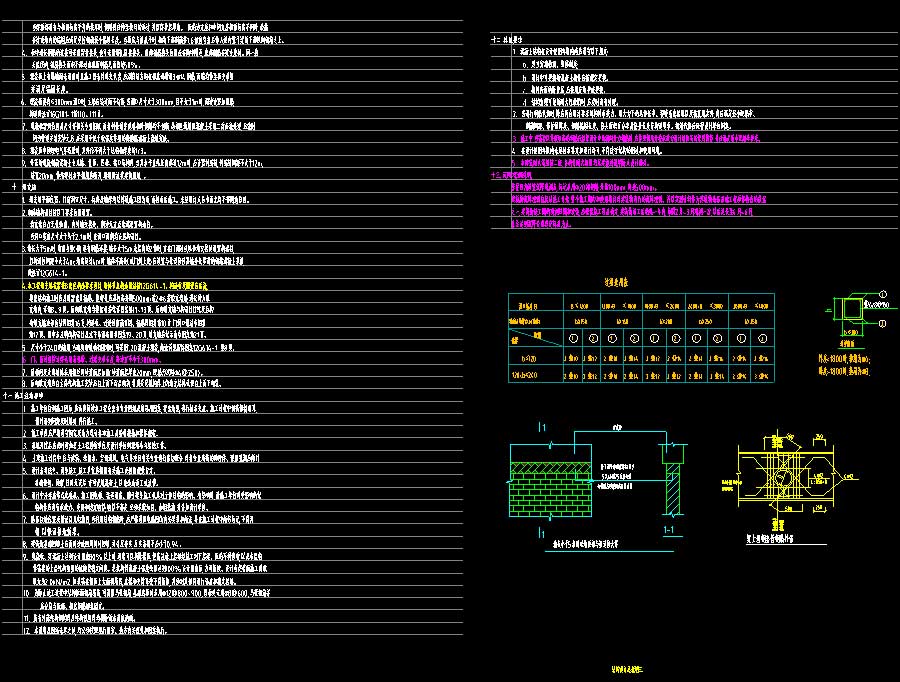

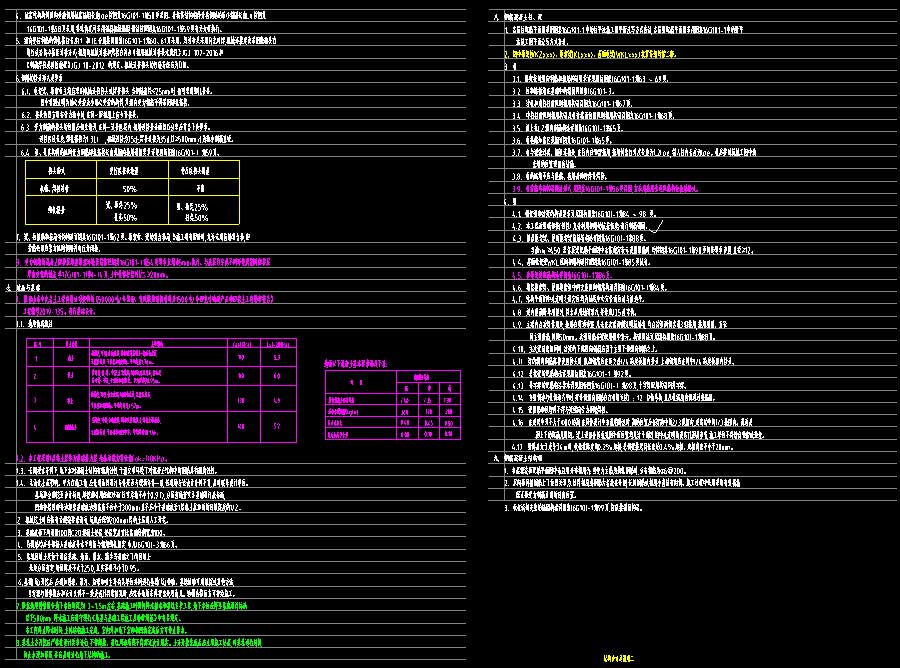

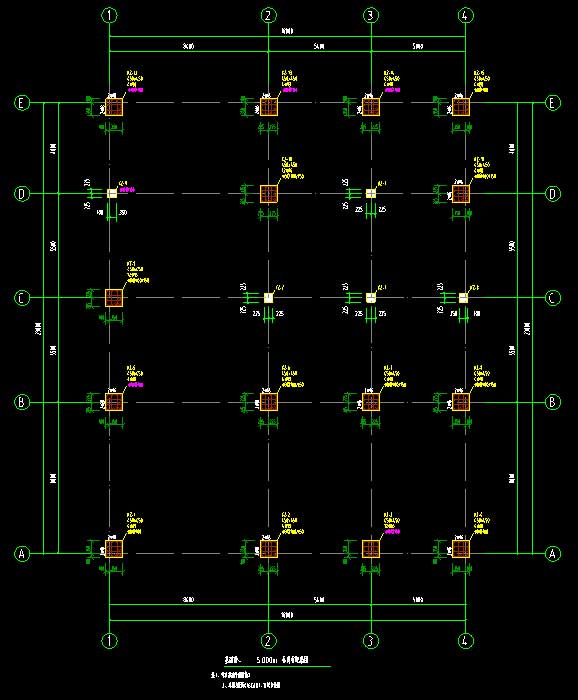

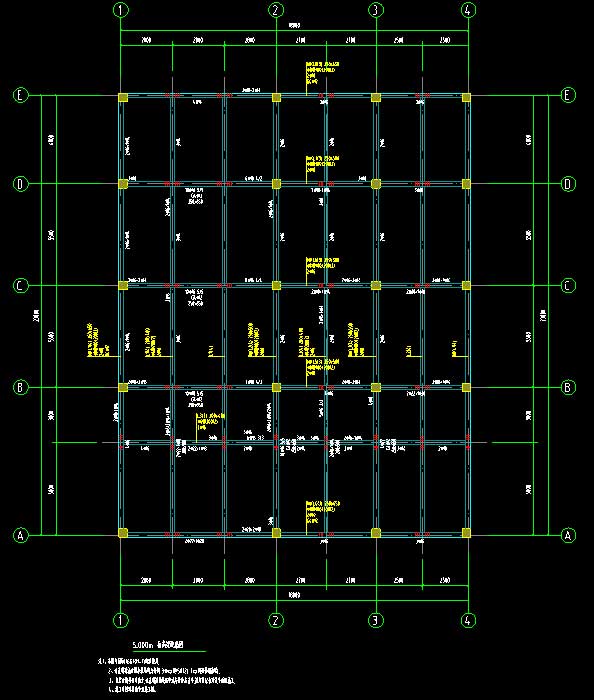

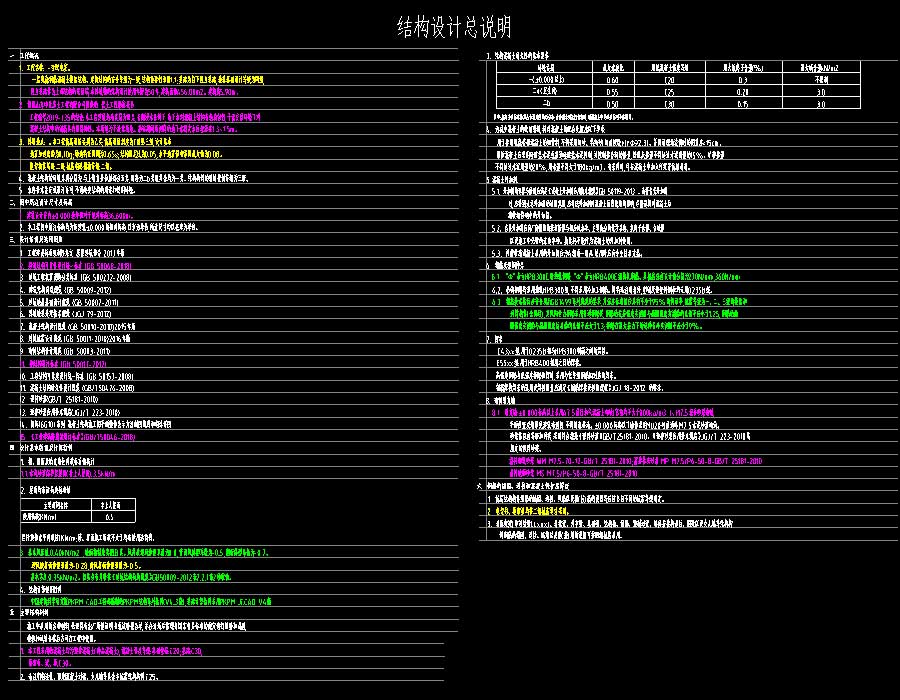

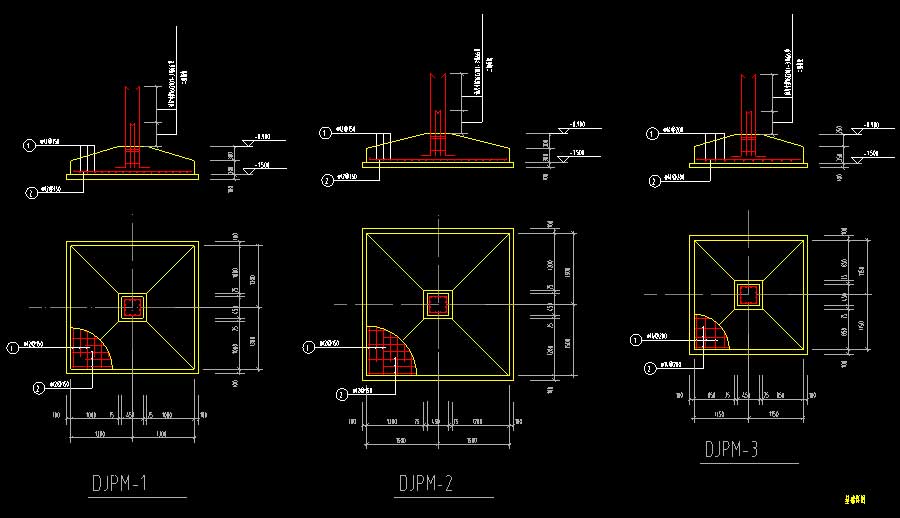

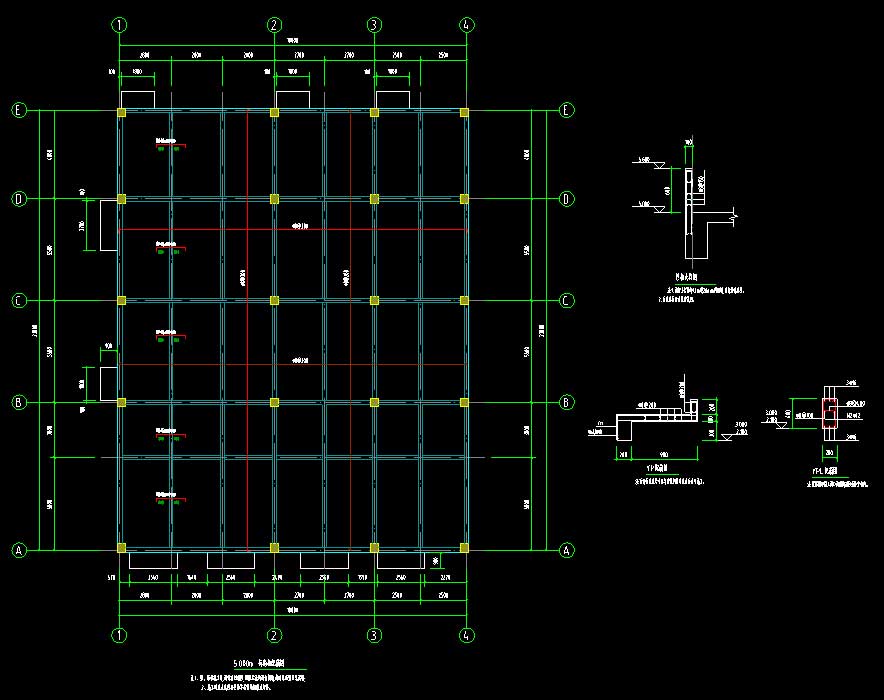

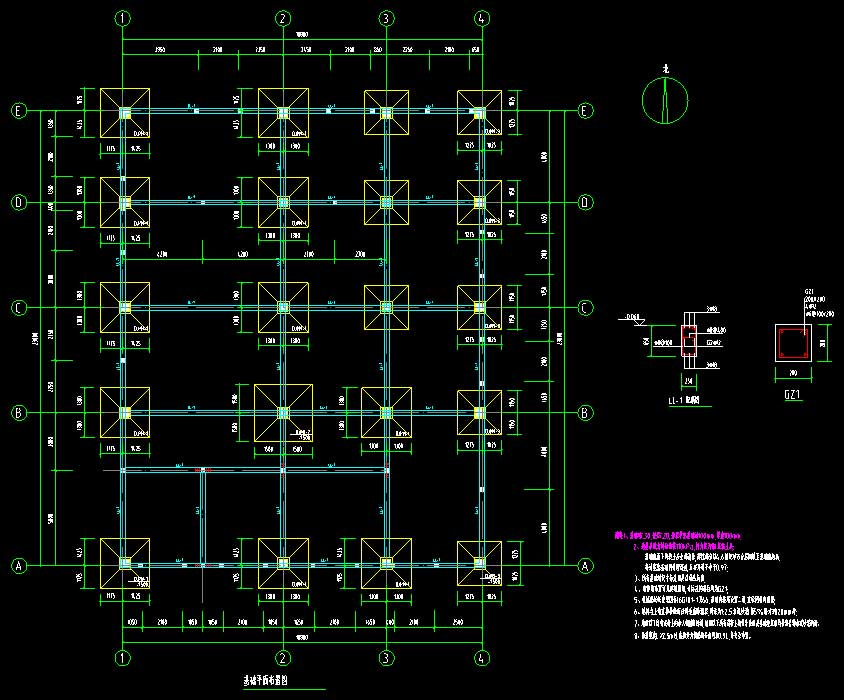

说明:某变配电室框架结构施工图,地震加速度值为0.10g,场地特征周期为0.65s,结构阻尼比为0.05,水平地震影响系数最大值为0.08。框架抗震等级为二级,抗震构造措施等级为二级。主要结构形式为钢筋混凝土框架结构,基础为柱下独立基础,地基基础设计等级为丙级,独立基础作为上部结构的嵌固端,建筑高度为5.9米,总建筑面积为456平方米。图纸内容含:结构说明,基础平面布置图,基础详图,基础顶~5.000m标高柱配筋图,5.000m标高梁配筋图,5.000m标高板配筋图。
结构类型:框架基础类型:独立抗震烈度:7度抗震风压:0.4kN/㎡雪压:0.35kN/㎡建筑面积:456㎡建筑高度:5.9m地上层数:地下层数:高度类别:图纸深度:施工项目地址:设计时间:2018
