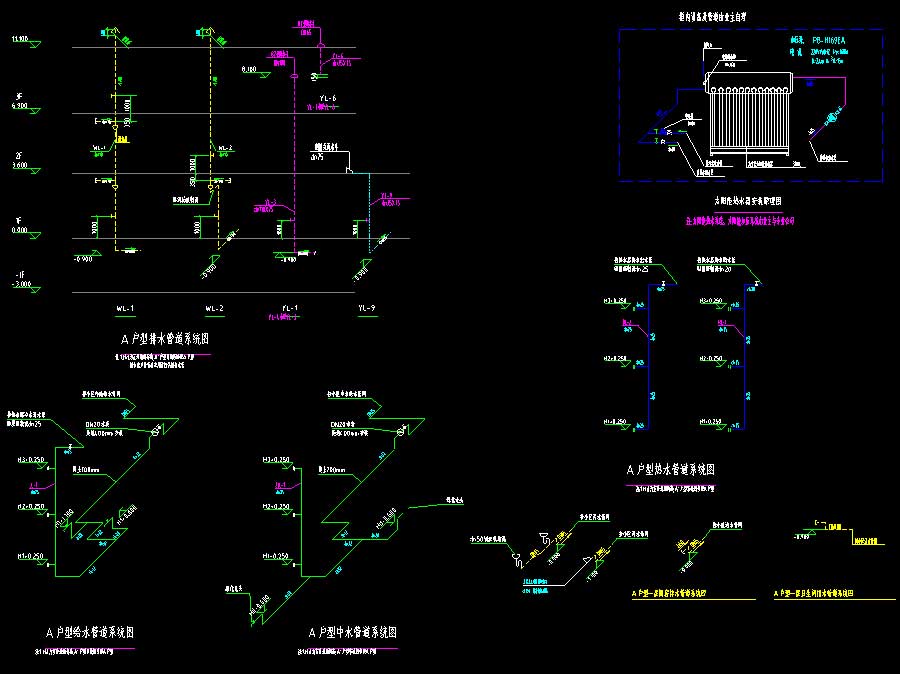

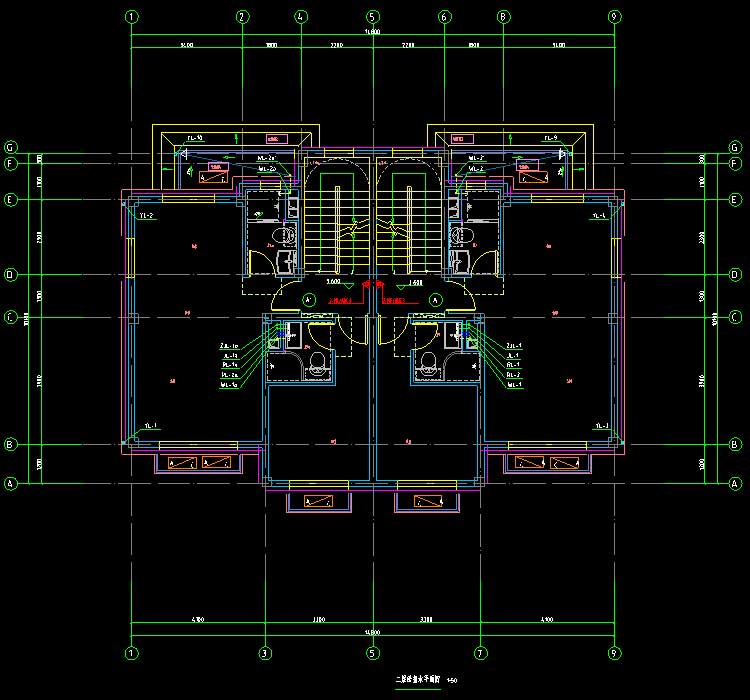

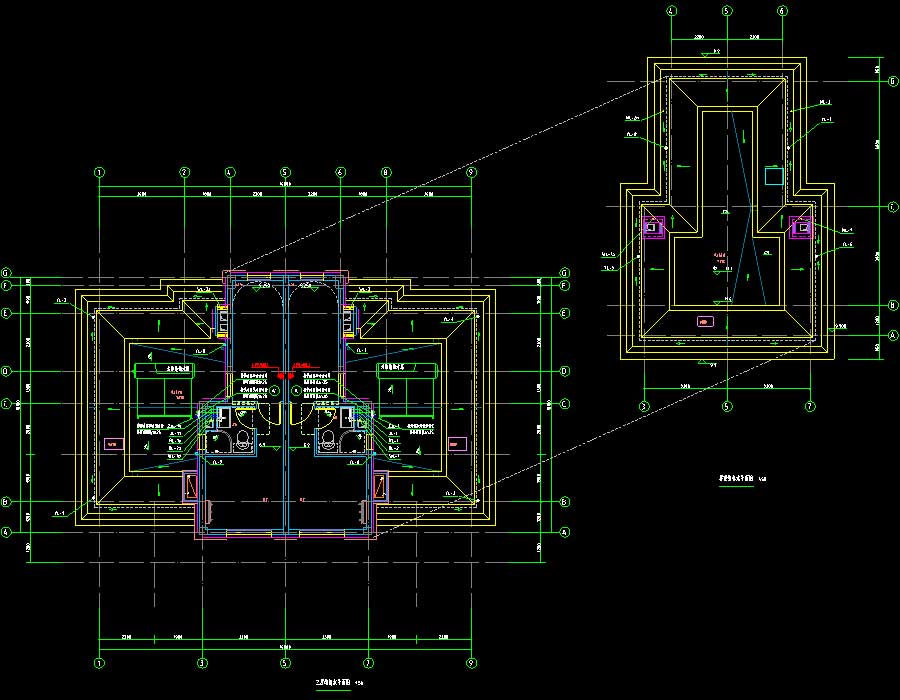

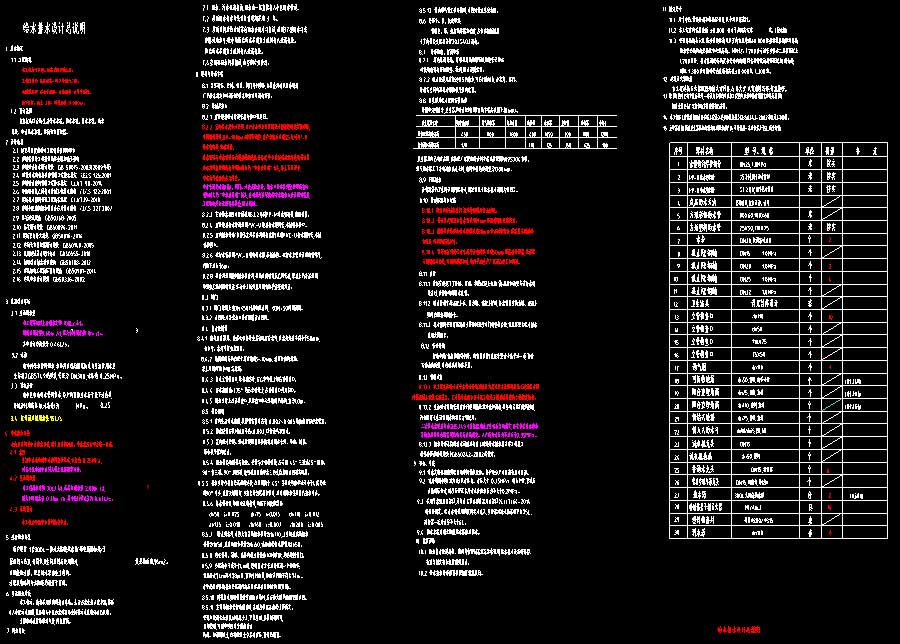

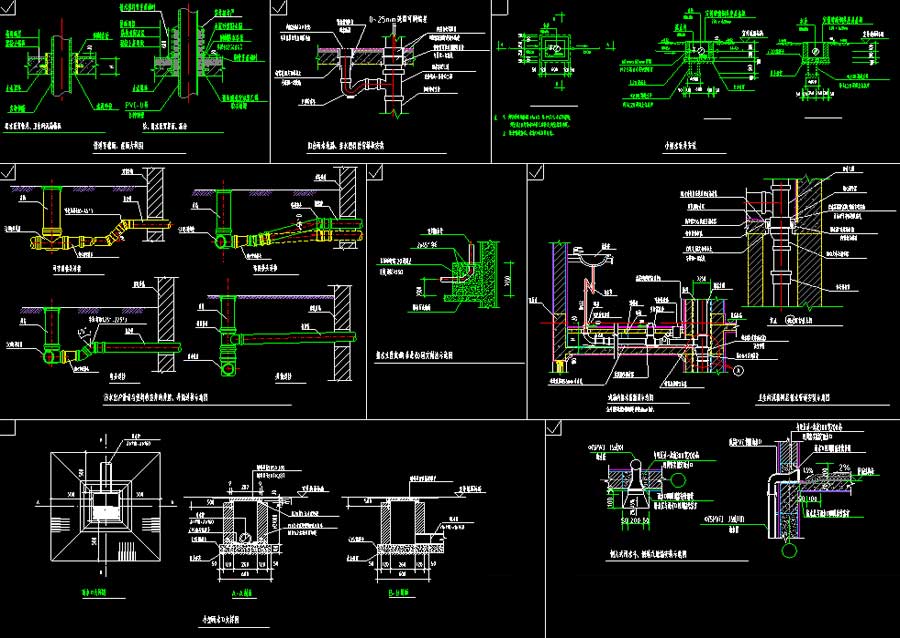

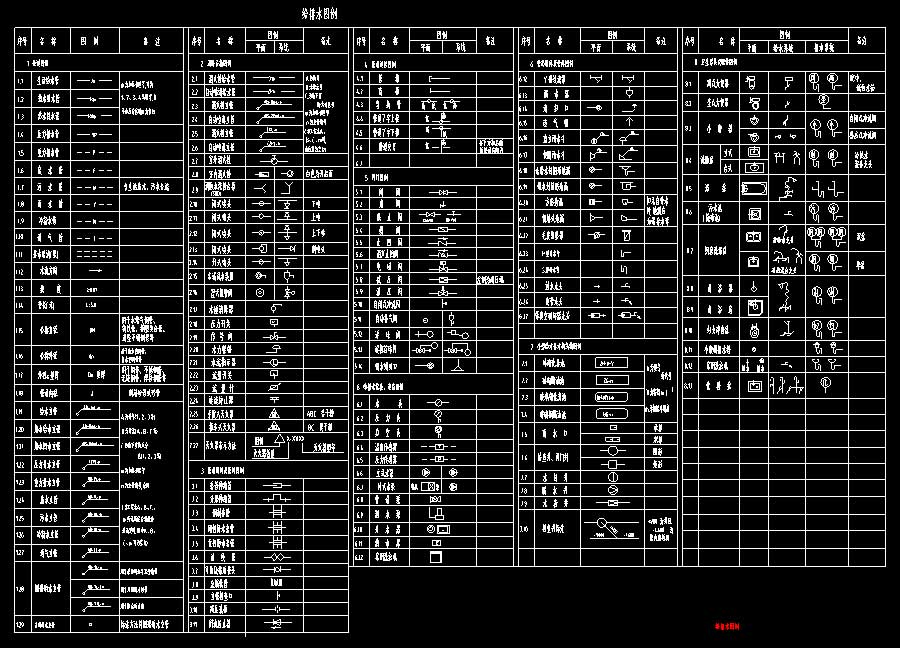

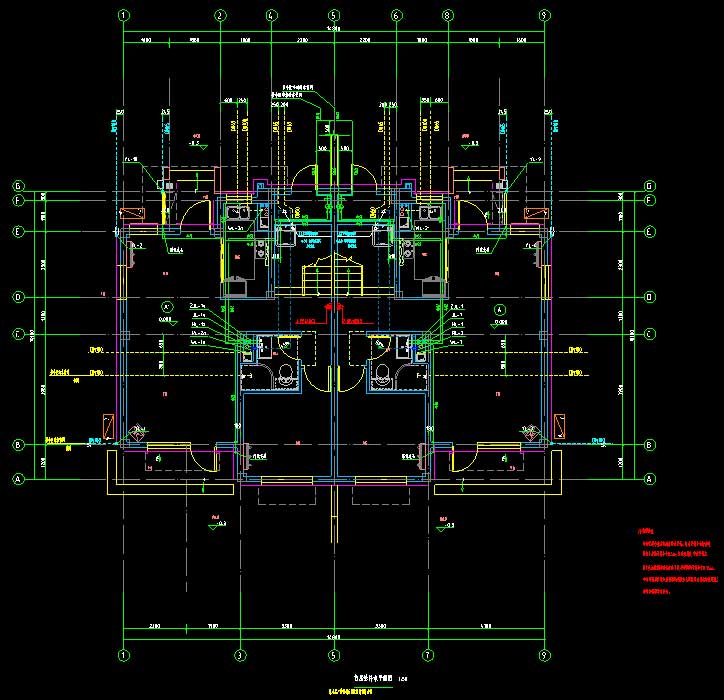

说明:某低层别墅给排水施工图,已竣工验收,设有中水系统,屋顶太阳能热水系统,可供专业入门者参考使用,带有给排水计算书。抗震设防烈度为6度,建筑高度为9.9米,地上层数3层,总建筑面积为450平方米。设计范围包括红线以内的:生活给水系统、热水系统、排水系统、雨水系统、中水供水系统、建筑灭火器配置。图纸内容含:给排水说明,给排水图例,给水排水通用大样图,给水管道系统图,热水管道系统图,污水管道系统图,潜污泵安装示意图,一层、二层、三层给排水平面图,屋顶给排水平面图。
消防设计:其它生活供水设计:市政直供排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :水箱变频供水体制:室外消火栓水量:室外消火栓水量:15L/S建筑面积:450㎡建筑高度:9.9m地上层数:3层地下层数:高度类别:低层图纸深度:施工项目地址:天津市设计时间:2017
