建筑面积：5075㎡地上层数：7层建筑高度：25m地下层数：高度类别：中高层图纸深度：施工项目地址：云南省设计时间：2020建筑风格：其它效果图：无

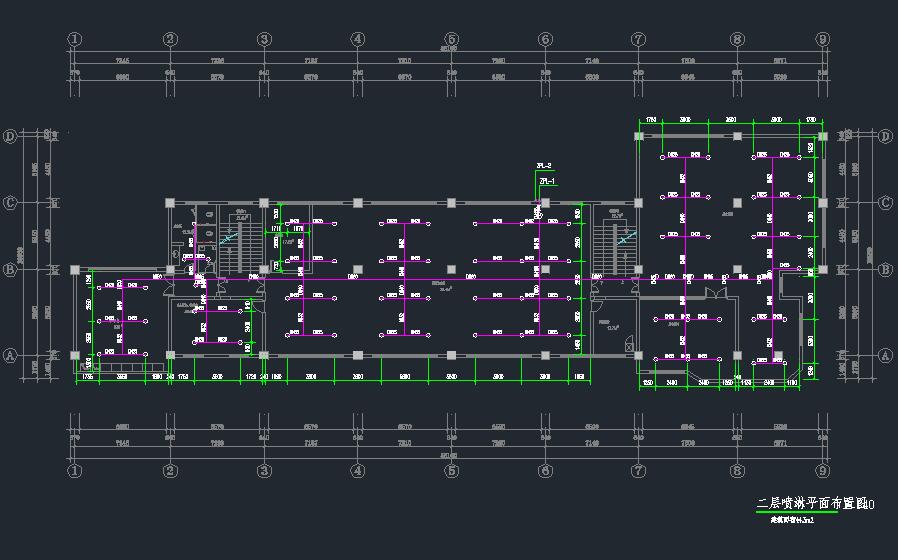

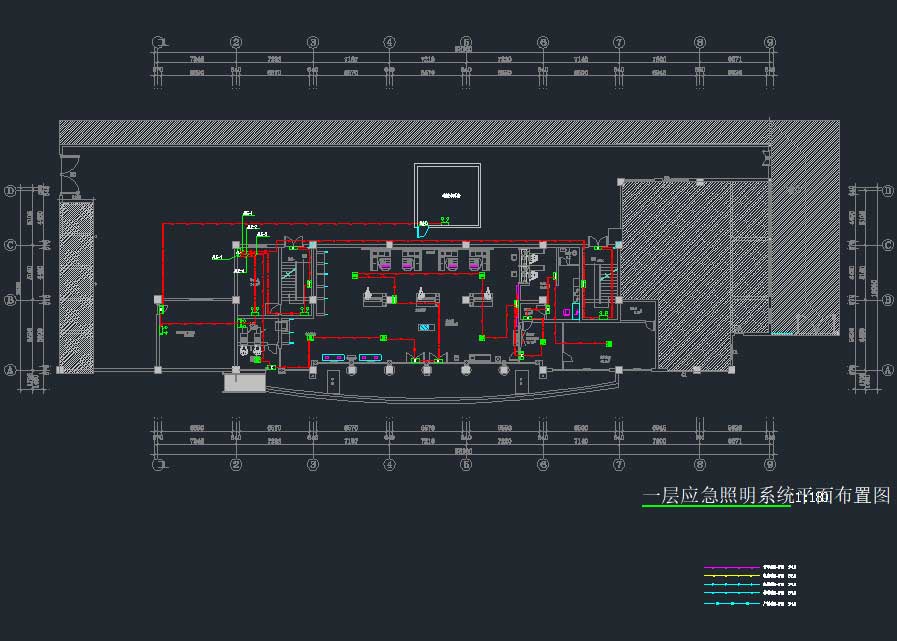

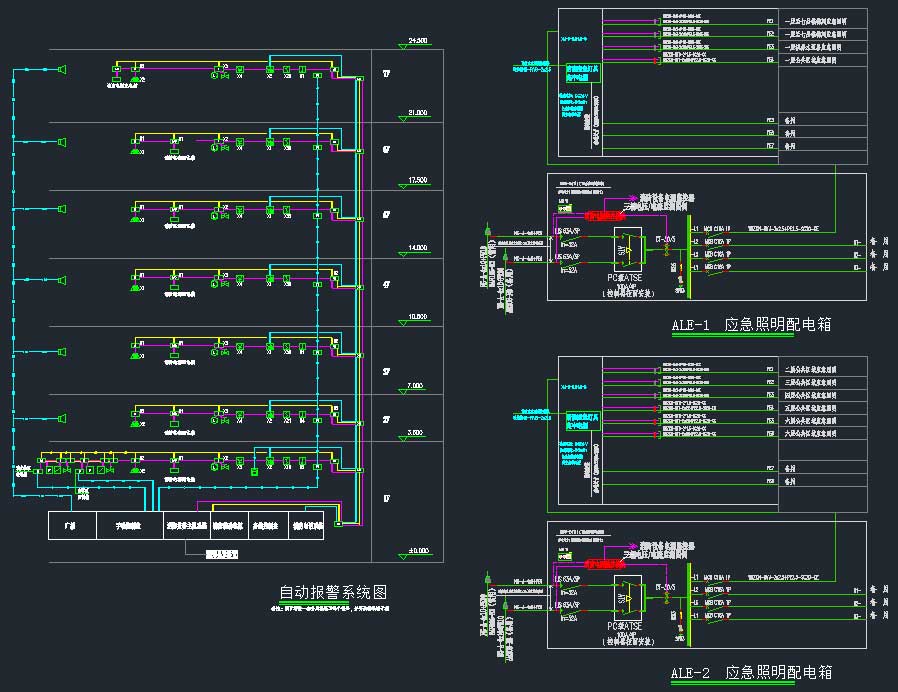

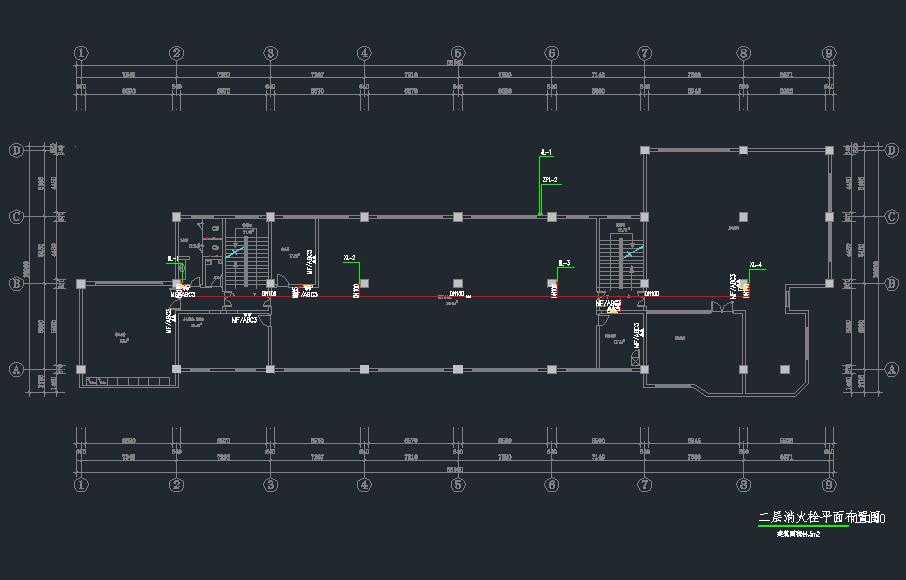

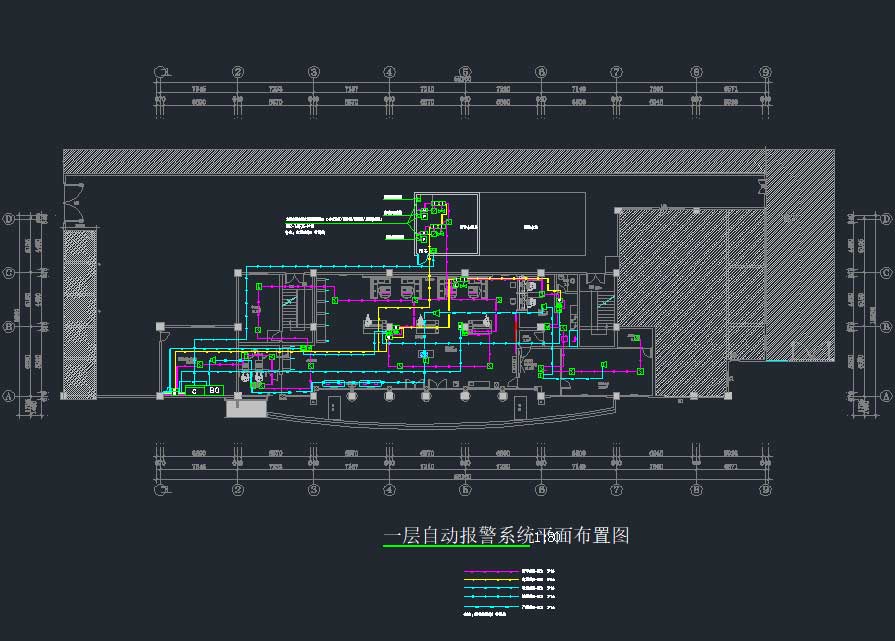

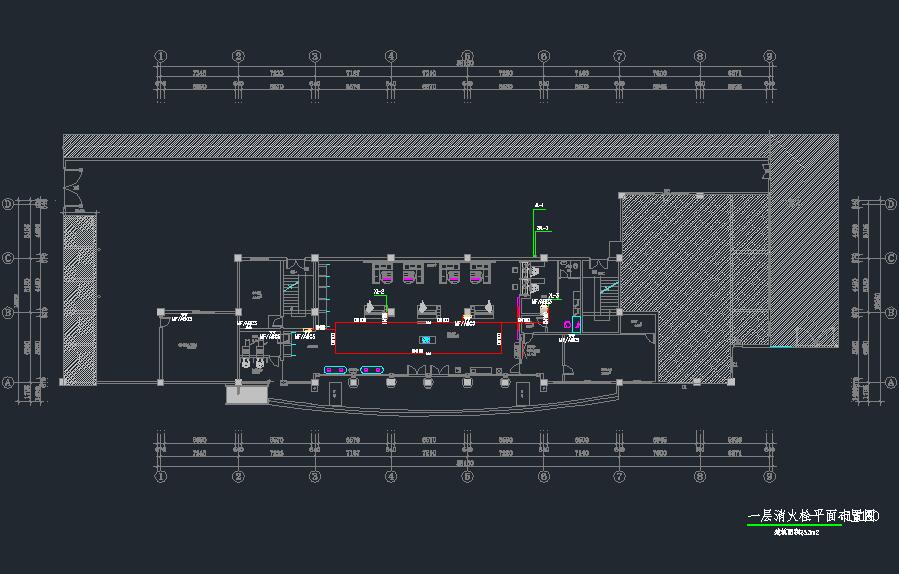

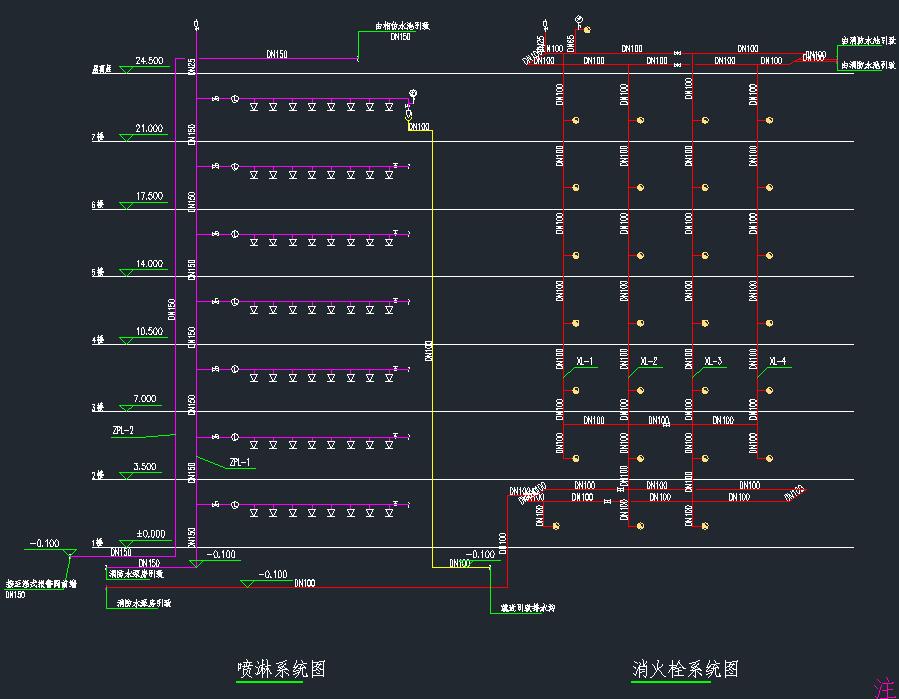

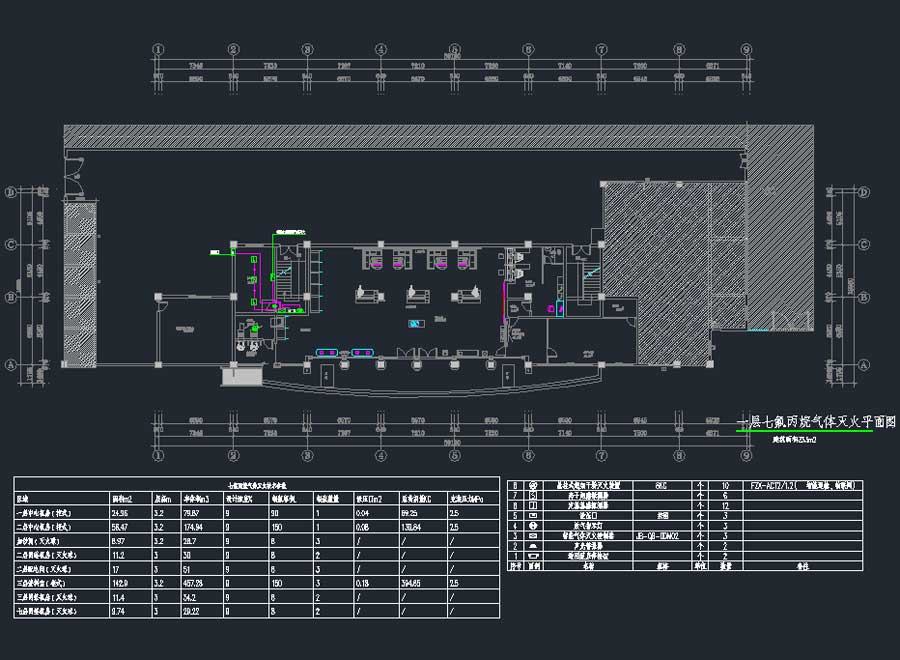

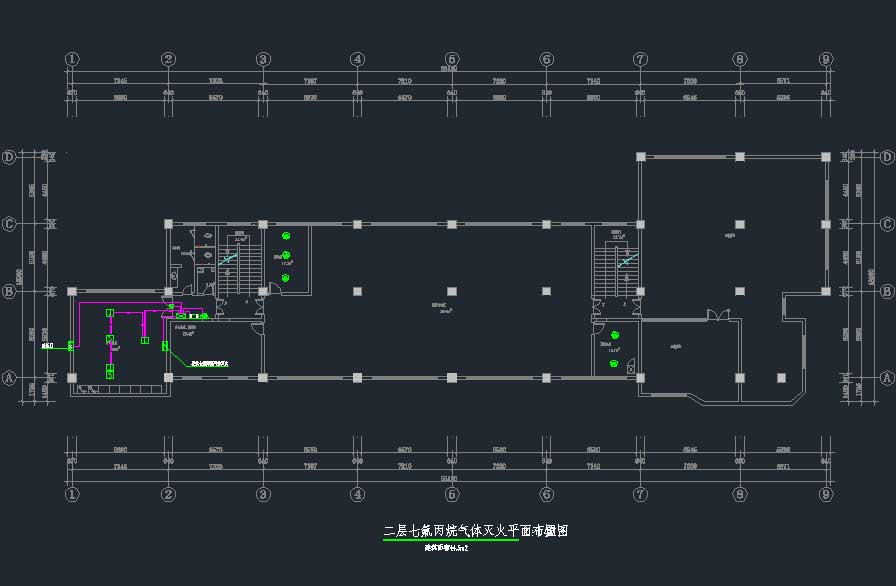

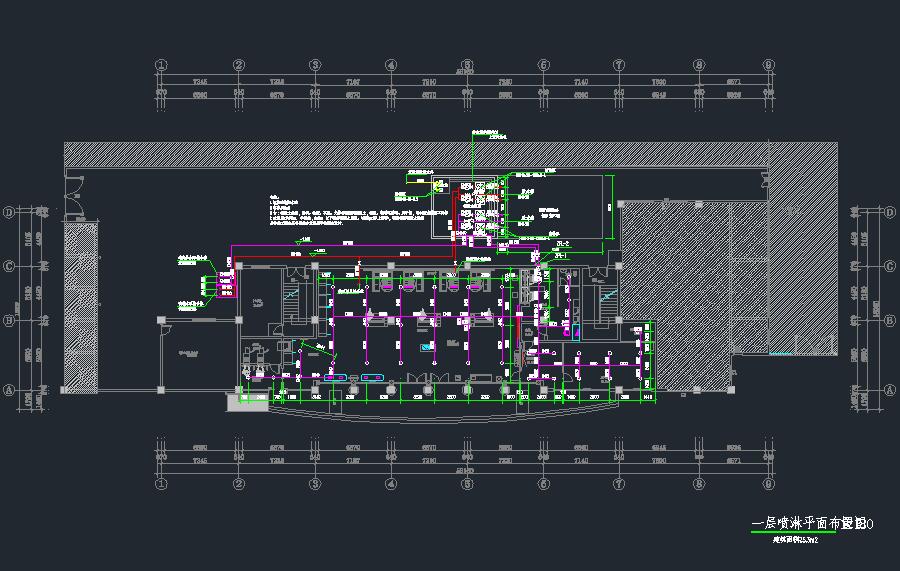

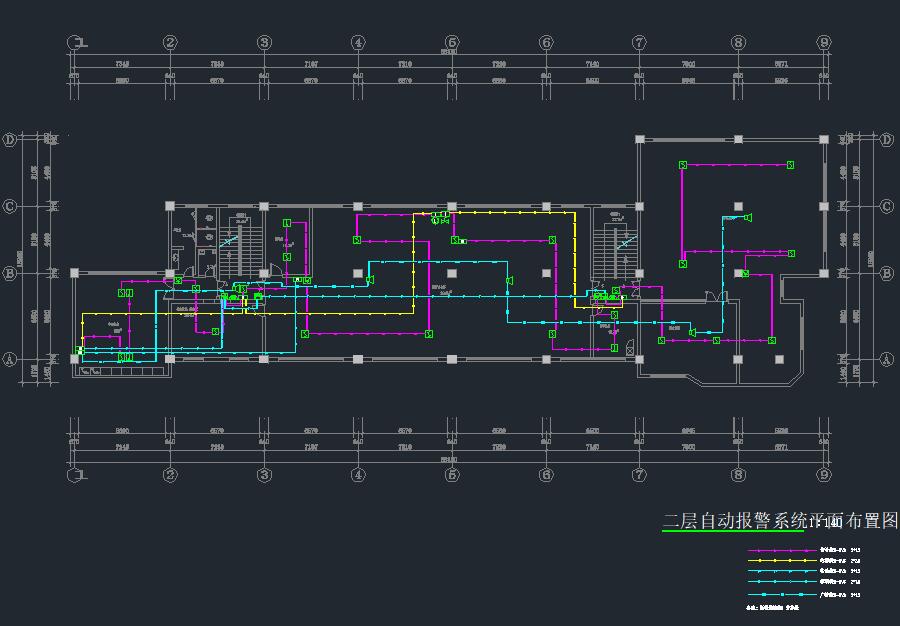

说明：某办公楼消防工程，含水、电气、七氟丙烷气体灭火，总建筑面积：5075平方米，建筑体积：19640立方，建筑高度：25米，地上7层，结构为框架结构。使用性质：银行办公使用。有天正建筑5.0版和T3版，供设计参考。 工程简介：项目中原设置有灭火器、应急照明、安全出口、疏散指示消火栓系统、等设备设施，本次为装饰装修二次设计改造，改造范围为1层至7层改造；按《建筑设计防火规范》GB50016-2019规定，增设消防自动灭火系统消火栓系统、喷淋系统；新建消防水池（V=300m3），消防水池建施由具备相应资质公司二次深化设计、消防水泵房、屋顶消防水箱（v=18m3），市政给水压约为0.16Mpa,由2根DN100给水管网引致消防水池。 图纸内容：消防设计说明、1~7层喷漆平面布置图、1~7层消火栓平面布置图、喷漆系统图、消火栓系统图、材料表、1~7层七氟丙烷气体灭火平面布置图、1~7层自动报警系统平面布置图、1~7层应急照明系统平面布置图、自动报警系统图、应急照明配电箱。
