建标库图纸模型 > 给水排水 > 建筑 > 44层超高层住宅楼给排水及消防施工图3713610602
<< 返回列表
44层超高层住宅楼给排水及消防施工图3713610602文件大小:5.92M图纸张数:48张推荐人:超强求知欲所属分类:给水排水
分 享
下  载
消防设计:室内消火栓系统,喷淋系统生活供水设计:全部加压供水排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水分区 :6个区区供水方式 :水箱变频供水体制:室外消火栓水量:20L/S室外消火栓水量:15L/S建筑面积:42781.71㎡建筑高度:128.5m地上层数:44层地下层数:2层高度类别:超高层图纸深度:施工项目地址:云南省设计时间:2019

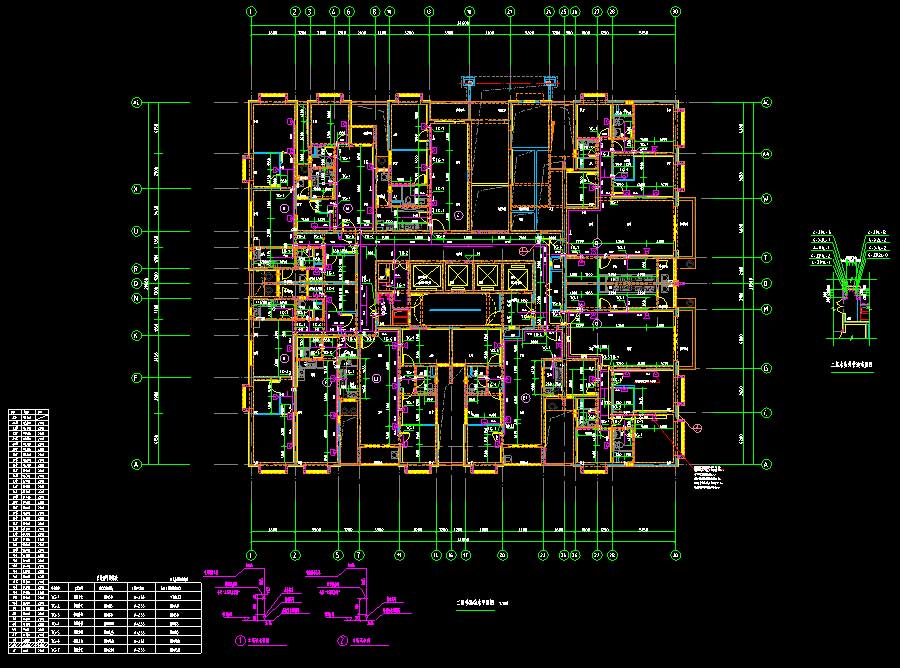

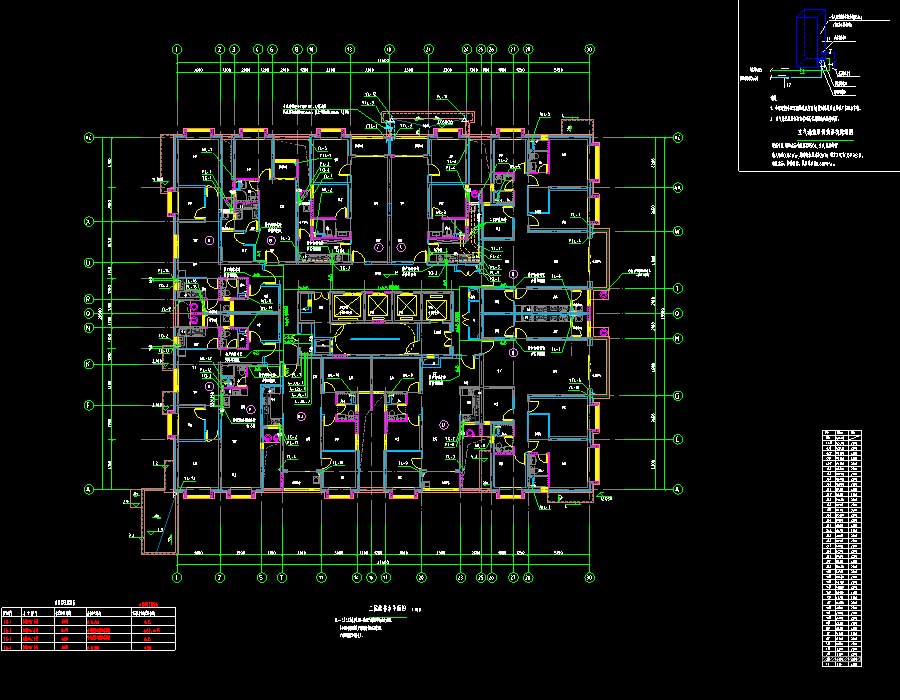

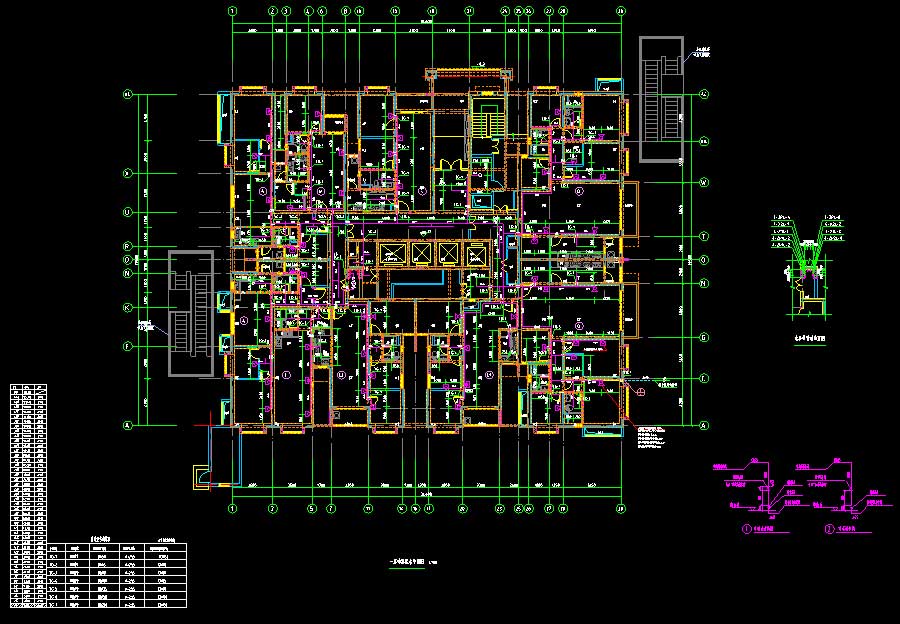

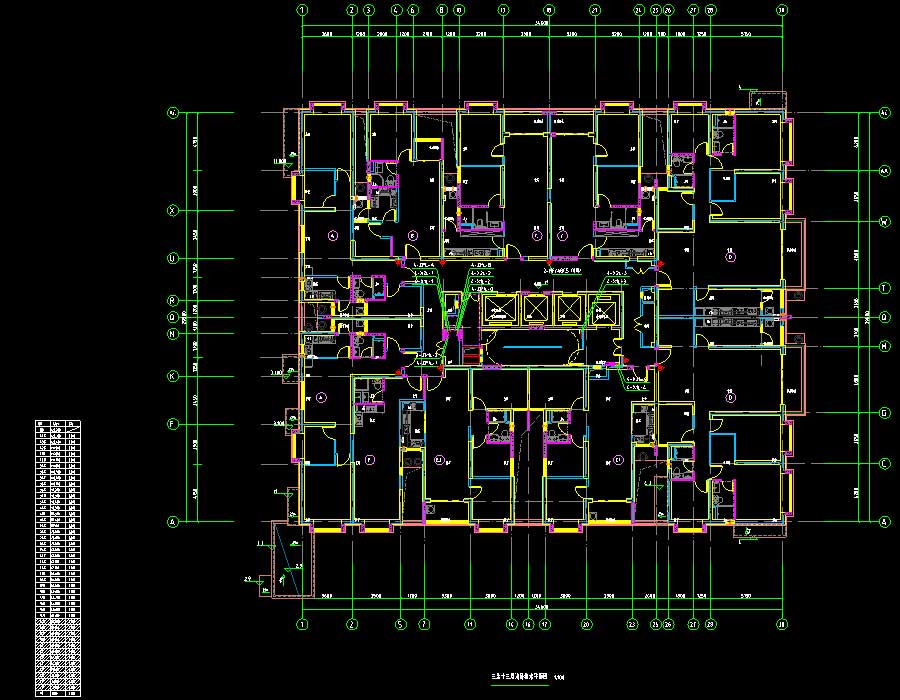

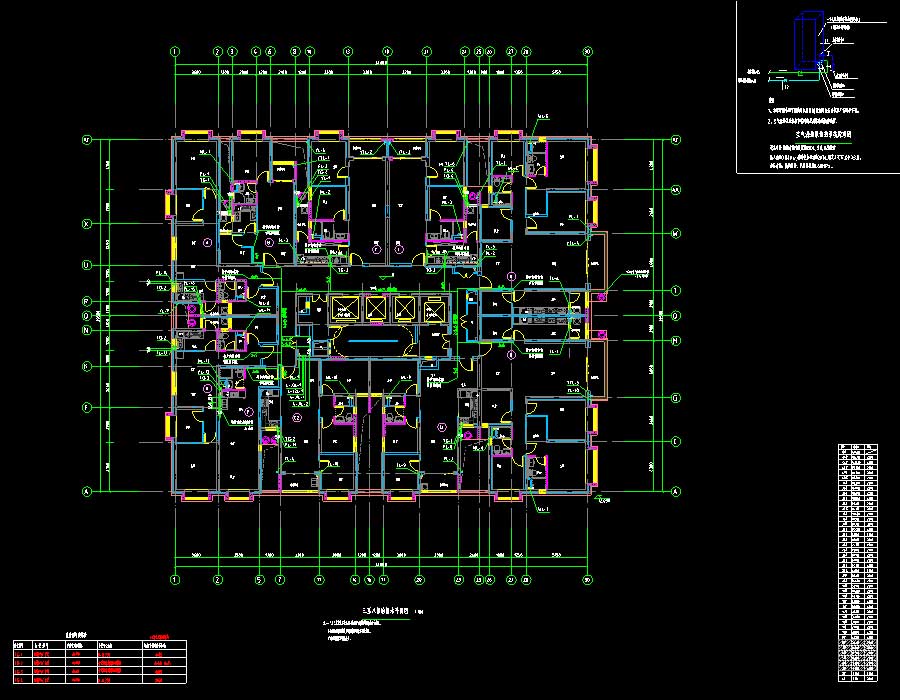

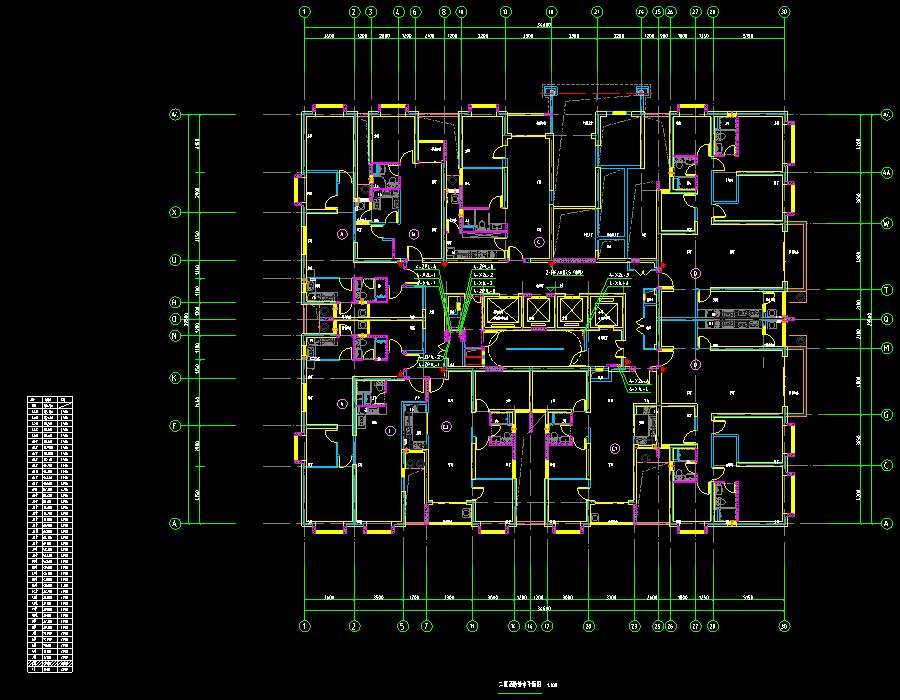

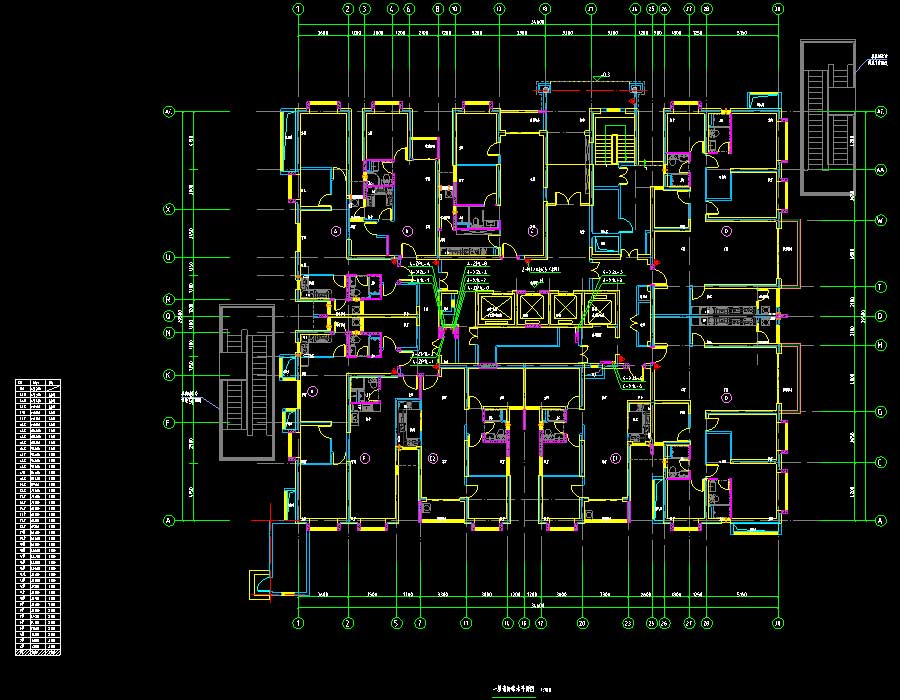

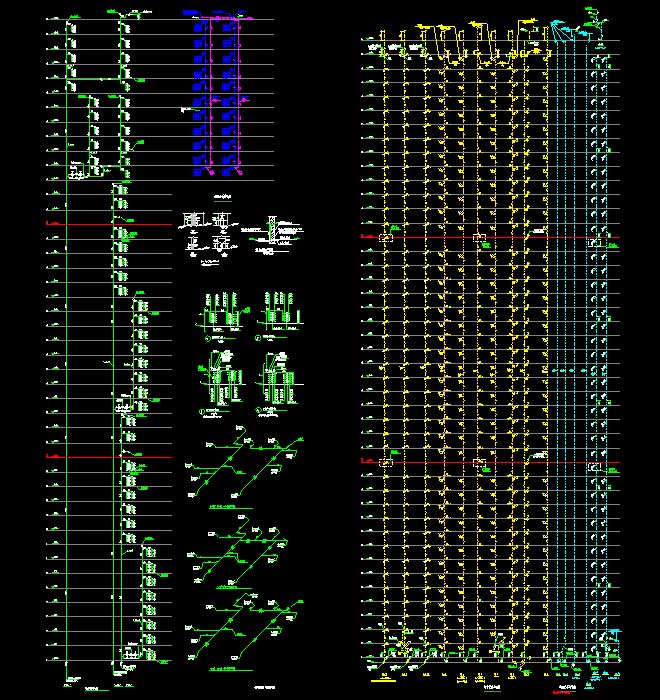

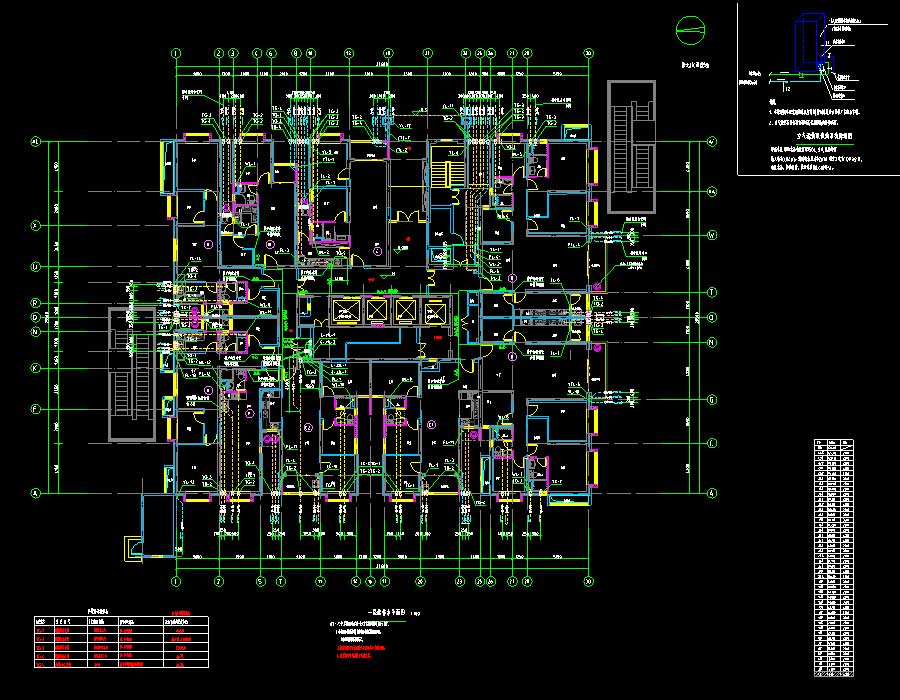

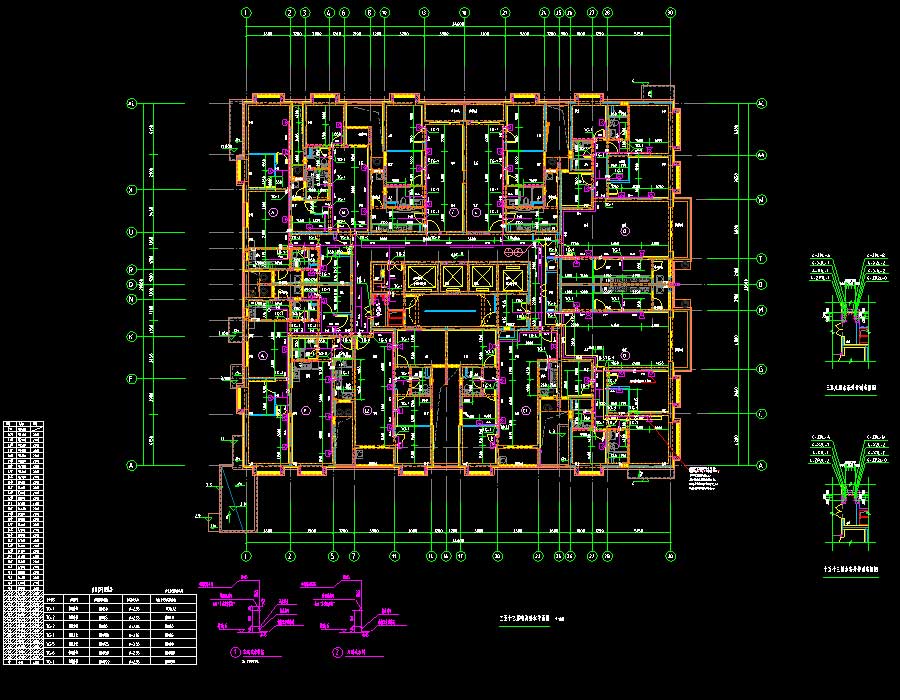

说明:某超高层住宅楼给排水及消防施工图,抗震设防烈度为8度,建筑高度为128.5米,地上层数44层,地下层数为2层,总建筑面积为42781.71平方米。设计范围包括红线以内的消火栓给水系统、湿式自动喷水灭火系统、灭火器配置,生活给水系统、生活热水系统、污水系统、雨水系统。施工图已过审,卫生间排水采用特殊单立管排水,给水采用水箱变频供水,热水是上部楼层有屋顶集中太阳能板供应,下部由户内空气源热泵供应。户内设置喷淋,消火栓喷淋均分区设置。户内冷热水详图,屋顶太阳能布置连管详图。可供各阶段设计人员参考引用。无单独地库部分图纸。图纸内容含:给排水说明,消防给水设计总说明,给水排水通用大样图,给排水平面图,屋顶层太阳能管线布置平面图,屋顶层太阳能设备定位平面图,冷、热水水箱配管系统图,斜屋面太阳能安装大样图,平屋面太阳能安装大样图,给水管道系统图,热水管道系统图,排水管道系统图,雨水管道系统图,入户给水管道平面图,入户热水管道平面图,消防给水平面图,喷淋给水平面图,消火栓给水管道系统图,喷淋系统原理图。
