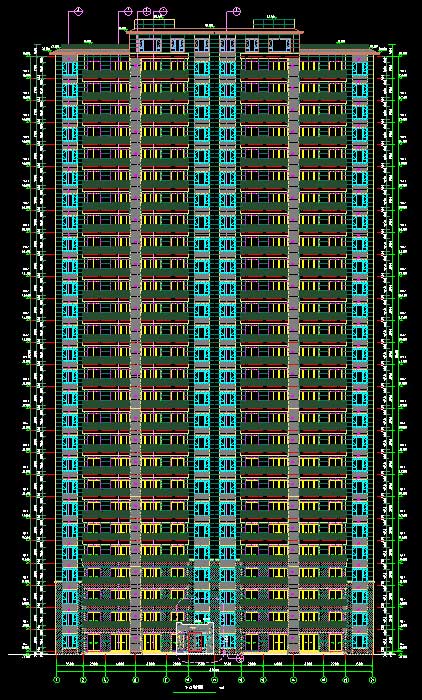

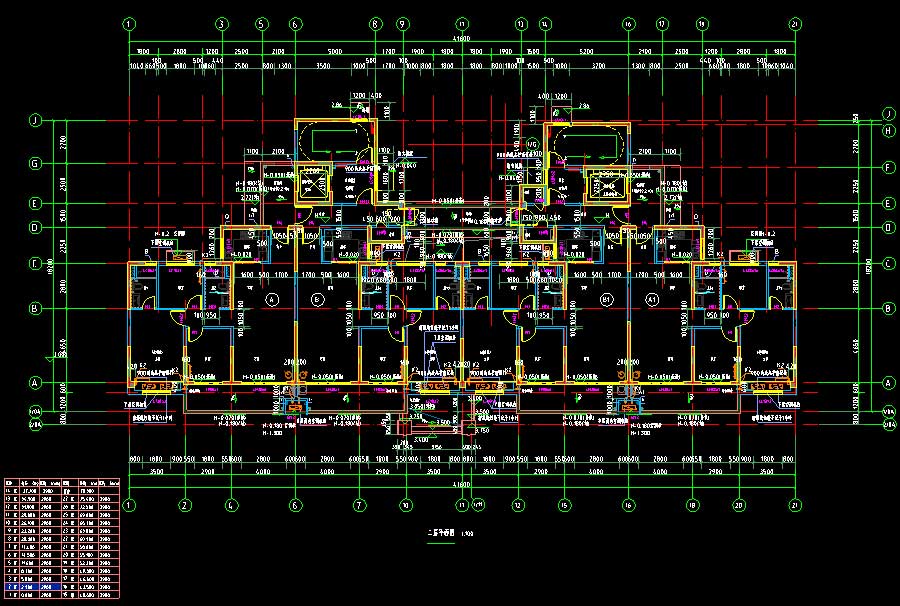

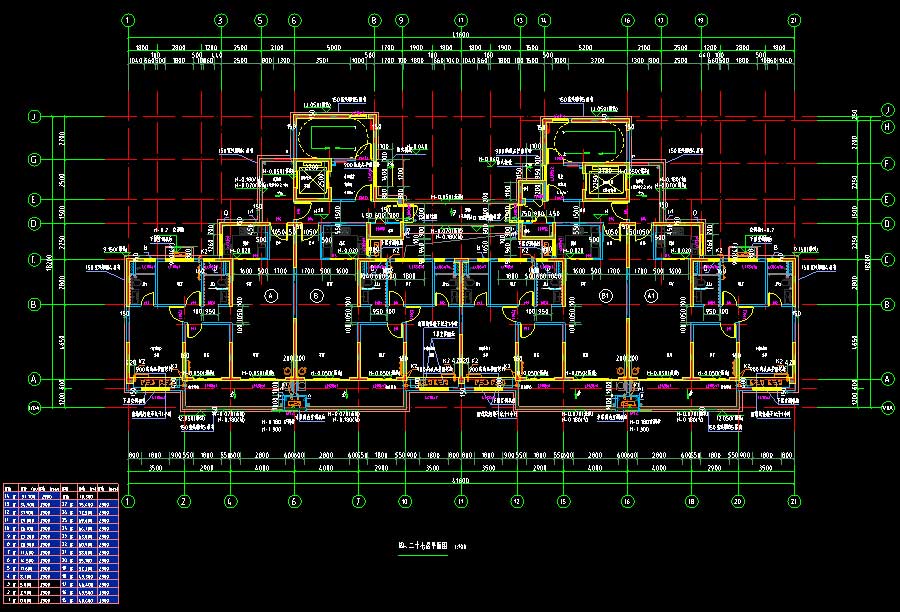

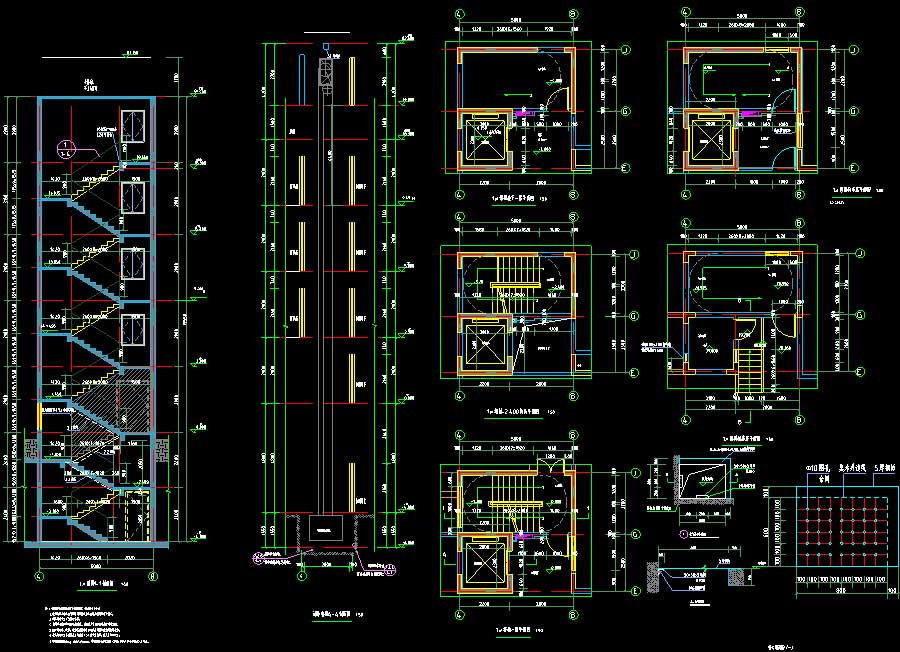

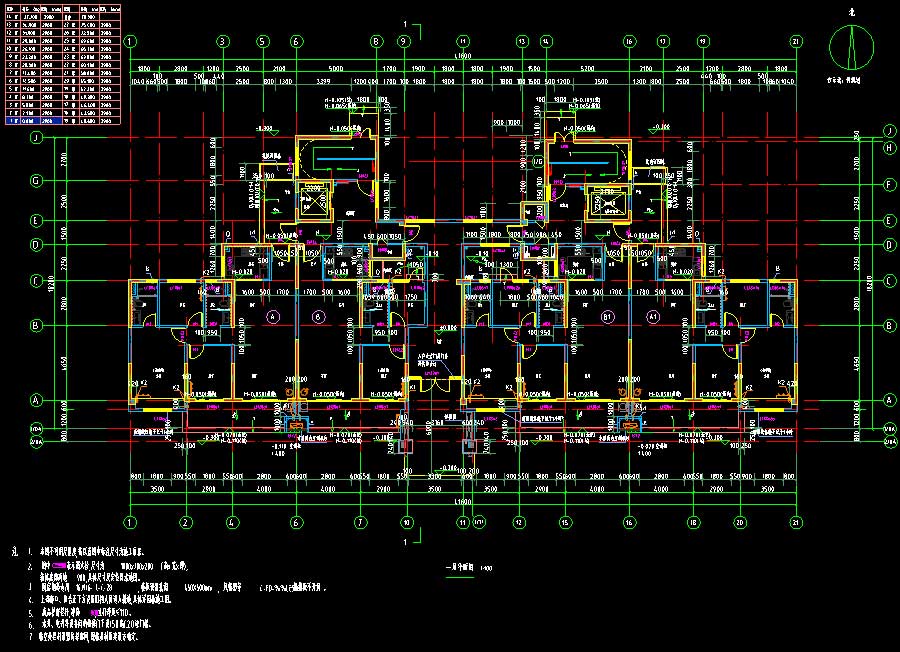

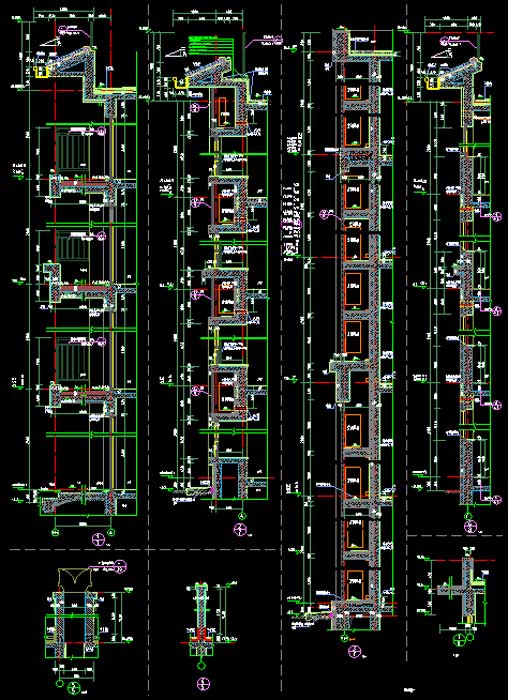

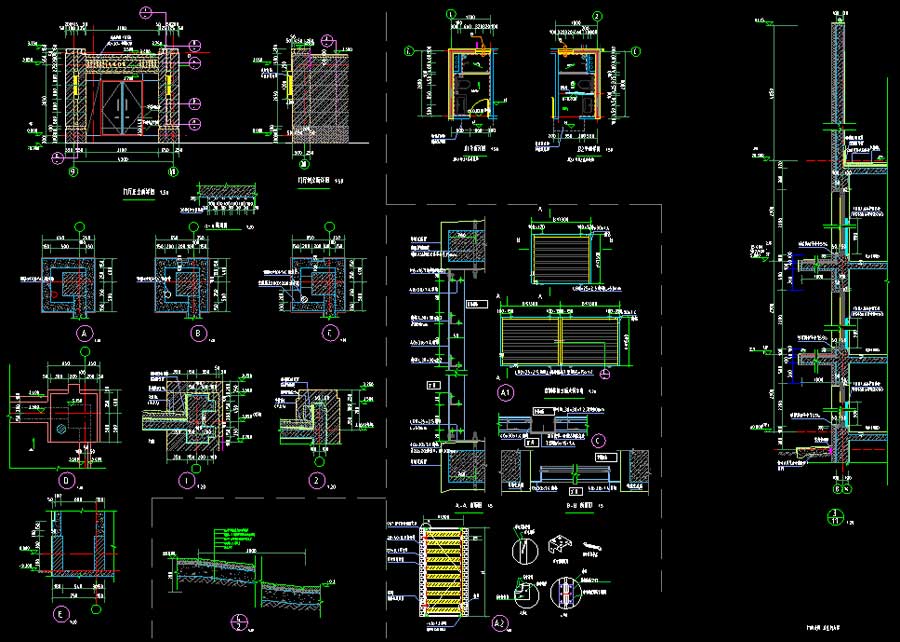

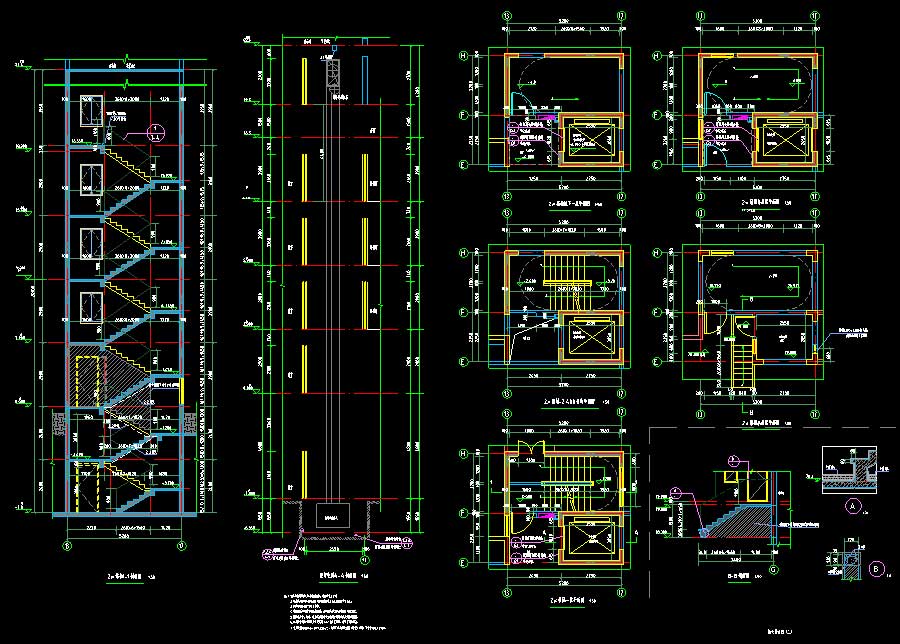

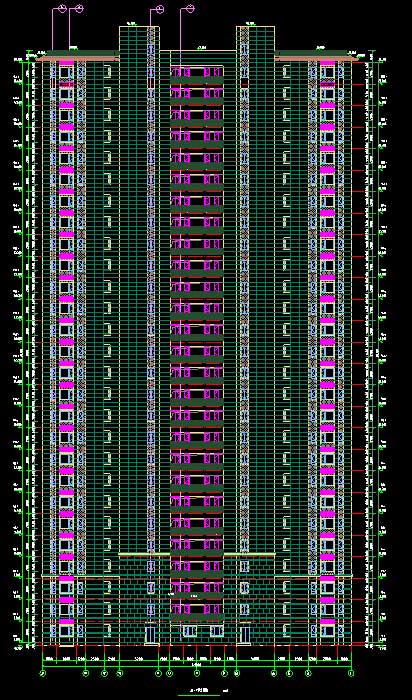

说明:某高层住宅楼多专业施工图,抗震设防烈度为6度,主要结构形式为剪力墙结构,建筑高度为78.3米,地上层数27层,地下层数为1层,总建筑面积为12998.2平方米。无单独地库部分图纸。图纸内容含:建筑说明,多层、高层住宅空调孔K2设置原则(夏热冬暖、夏热冬冷版),平面图,立面图,剖面图,核心筒详图,门廊大样,卫生间大样,节点详图,门窗大样及门窗表;给排水说明,消防给水设计总说明,消防给水平面图,消火栓给水管道系统图,给水排水通用大样图,给排水平面图,给水管道系统图,污水管道系统图,雨水管道系统图;结构说明,素混凝土刚性桩复合地基处理平面图,刚性桩复合地基处理设计说明,基础平面布置及配筋图,墙柱定位平面图,墙柱大样图,配筋平面图,墙身大样,楼梯详图;电气说明,节能专篇,灯具安装、线缆敷设国标符号及穿管槽标准,塑料电线导管在墙体或现浇楼板内敷设做法大样图,电气抗震设计专篇,配电干线竖向系统图,弱电系统图,配电箱系统图,电梯前室电气综合定位平面图,电井布置平面图,强电干线平面图,强电干线平面图,照明平面图,弱电平面图。专业包括建筑、结构、给排水、电气。
建筑面积:12998.2㎡地上层数:27层建筑高度:78.3m地下层数:1层高度类别:高层图纸深度:施工项目地址:河南省设计时间:2018建筑风格:现代效果图:无
