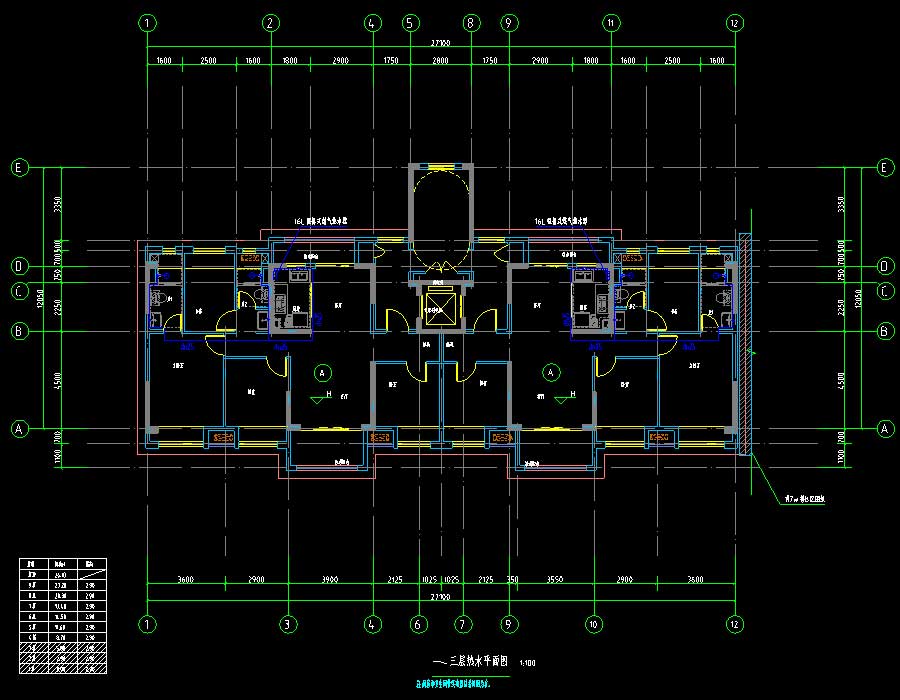

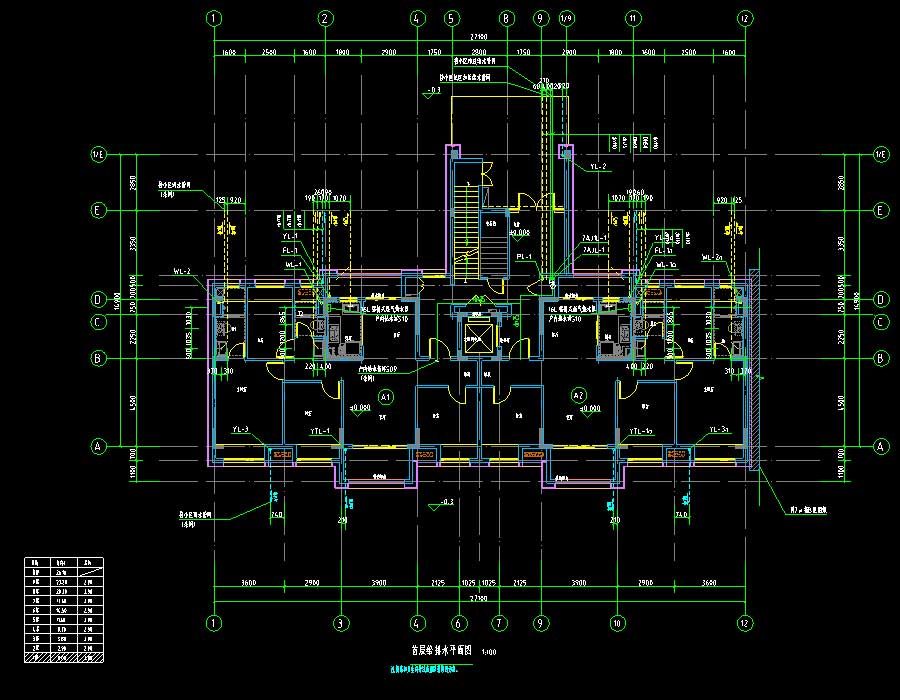

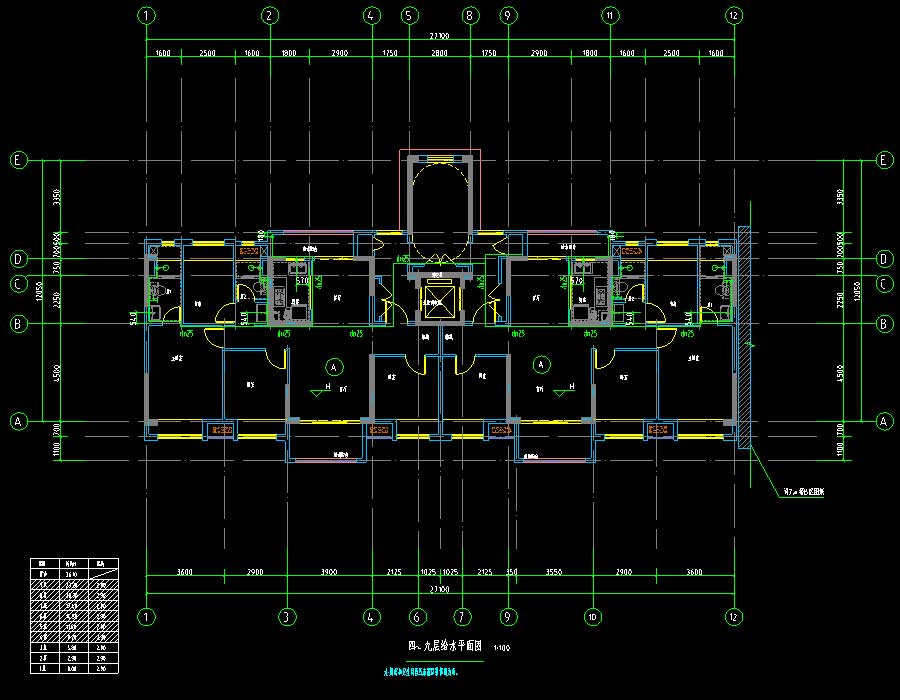

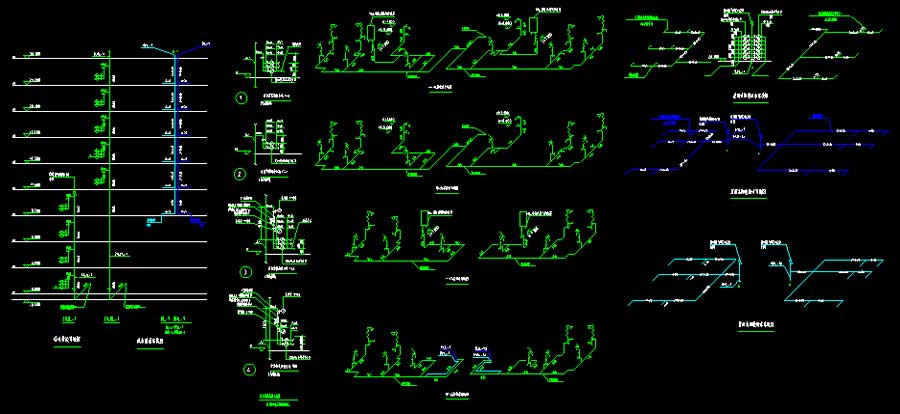

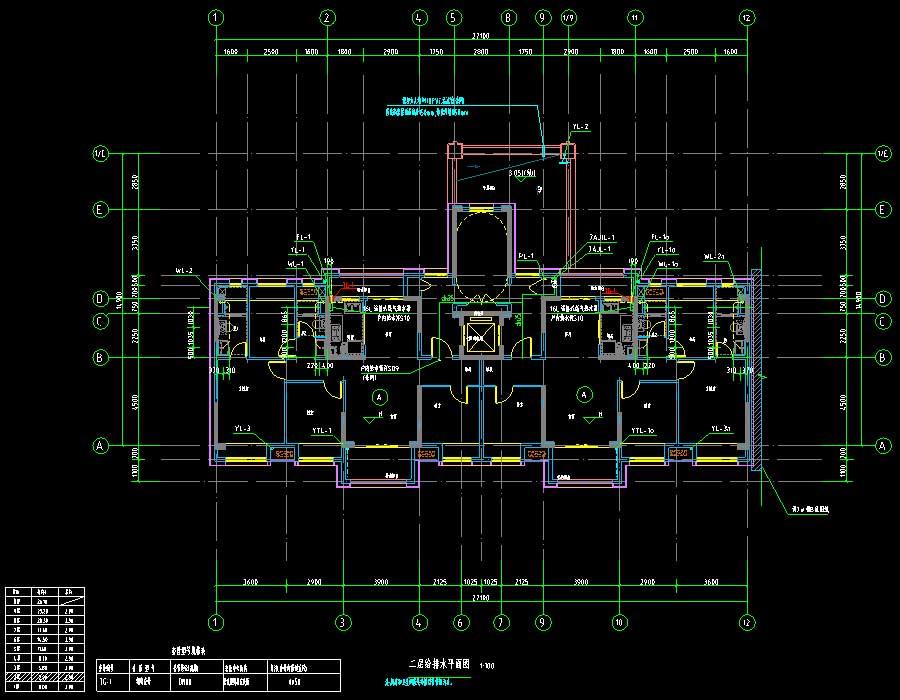

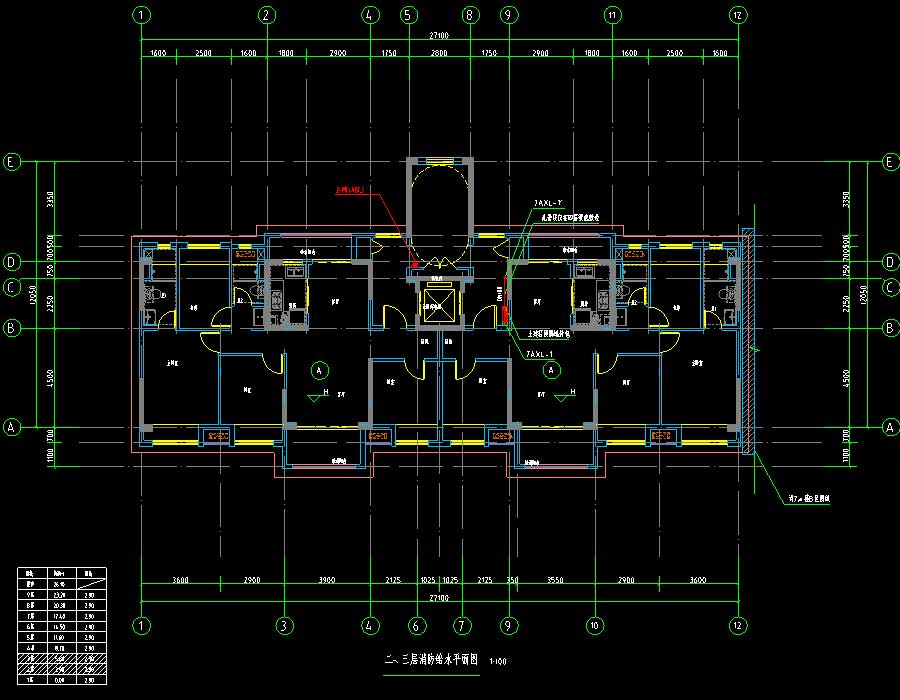

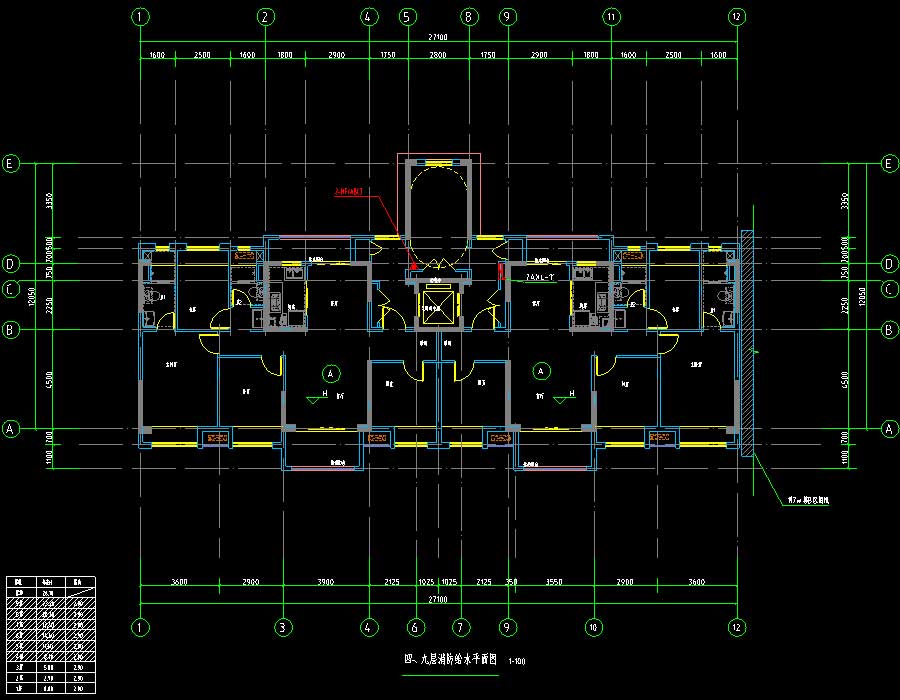

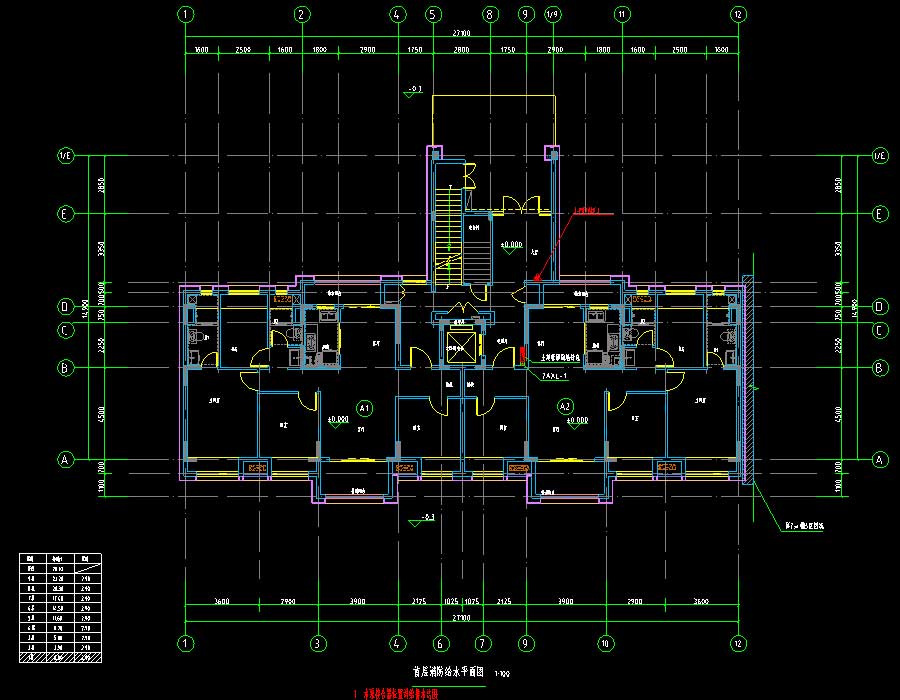

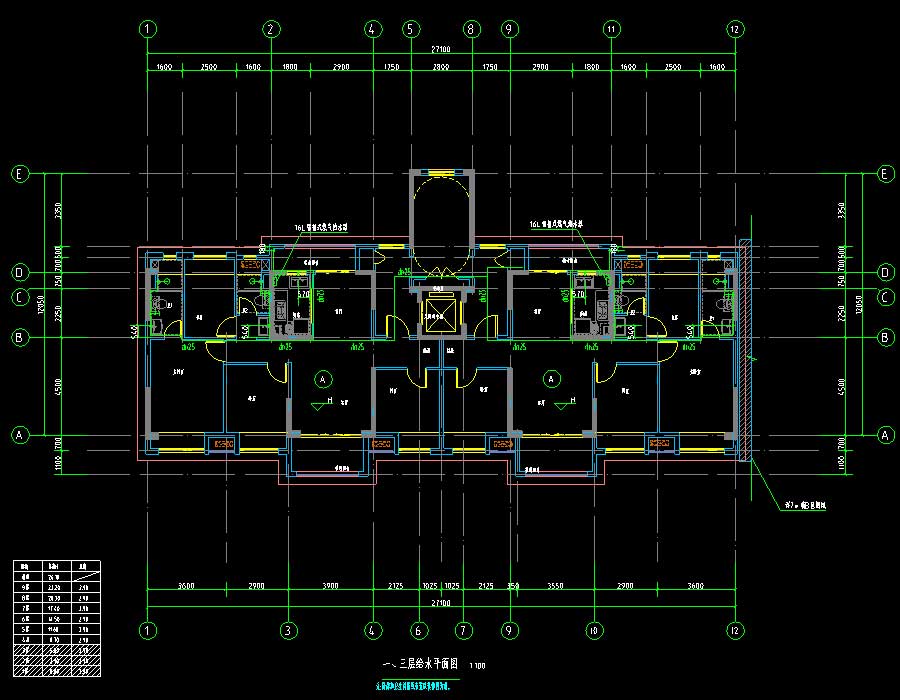

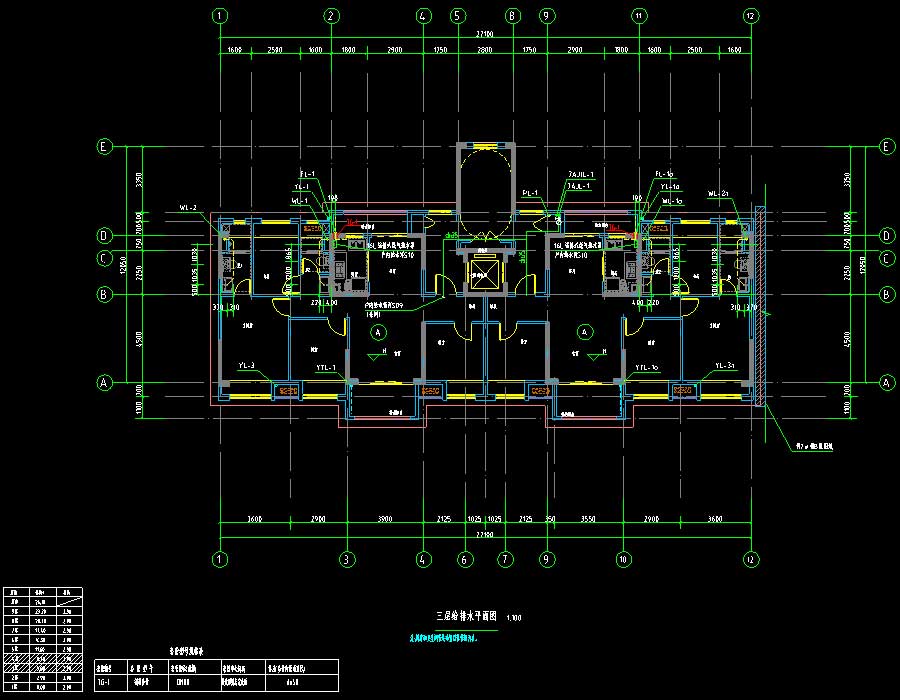

说明:某中高层住宅楼给排水及消防施工图,抗震设防烈度为7度,建筑高度为26.1米,地上层数9层,地下层数为1层,总建筑面积为2238.02平方米。1~3层设置燃气热水器,4~9设置屋顶集中太阳能,有户内冷热水详图,绿建专篇,已竣工验收。设计范围包括红线以内的:生活给水系统、热水系统、排水系统、雨水系统、消火栓给水系统、灭火器配置。无单独地库部分图纸。图纸内容含:给排水说明,绿色设计专篇(给排水),消防给水设计总说明,给水排水通用大样图,给排水平面图,给水平面图,热水平面图,给水、热水管道系统图,户内给水、热水系统图, 污水管道系统图,雨水管道系统图,消防给水平面图,消火栓给水管道系统图。
消防设计:室内消火栓系统生活供水设计:1个市政区,1个加压区排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :水箱变频供水体制:室外消火栓水量:10L/S室外消火栓水量:15L/S建筑面积:2238.02㎡建筑高度:26.1m地上层数:9层地下层数:1层高度类别:中高层图纸深度:施工项目地址:江苏省设计时间:2017
