建标库图纸模型 > 多类专业 > 交通 > 某航站楼水暖电施工图1509770528
<< 返回列表
某航站楼水暖电施工图1509770528文件大小:15.97M推荐人:梅伊图纸张数:151张所属分类:多类专业所含专业:给排水、暖通、电气
分 享
下  载
建筑面积:3760㎡地上层数:1层建筑高度:地下层数:高度类别:低层图纸深度:施工项目地址:江西省设计时间:2017建筑风格:效果图:无

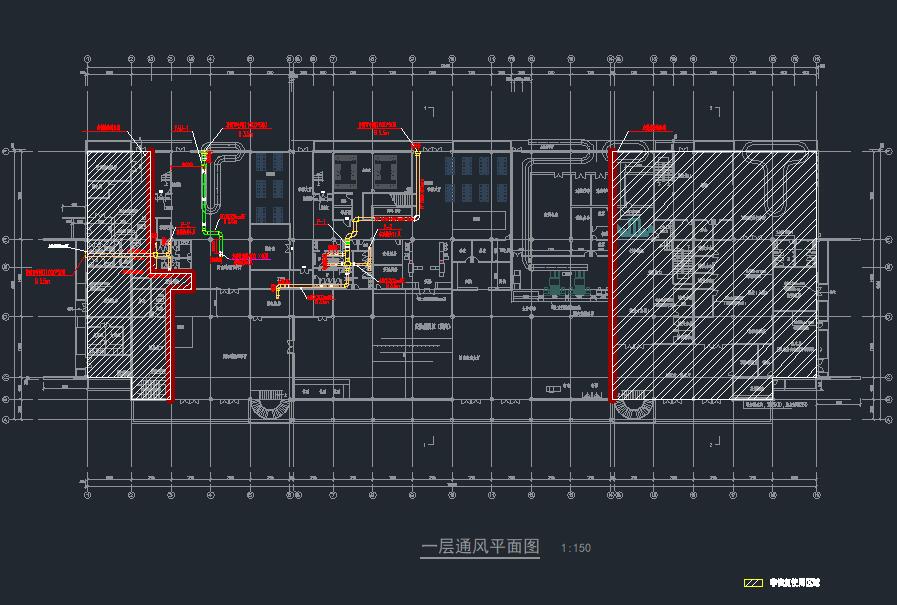

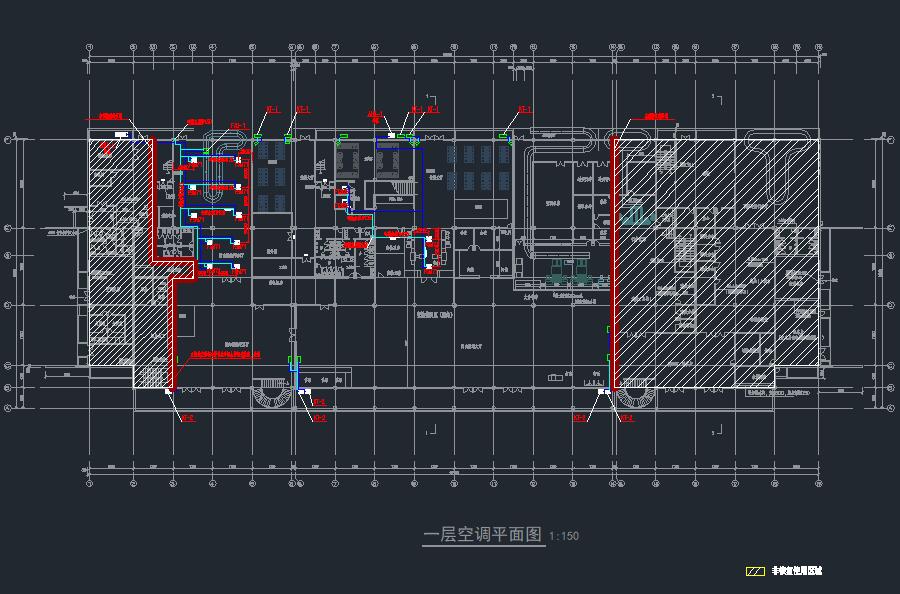

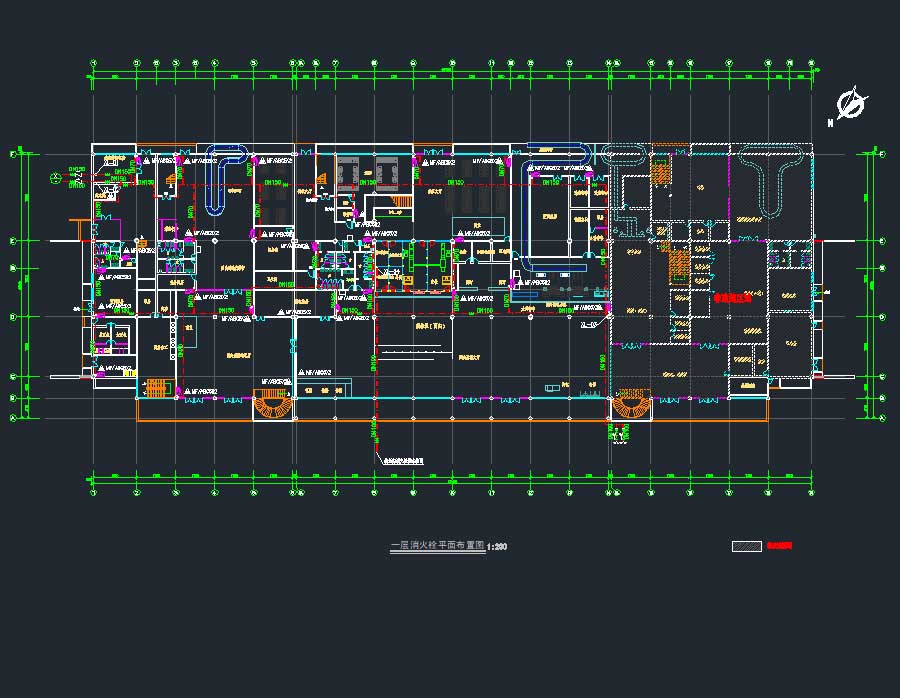

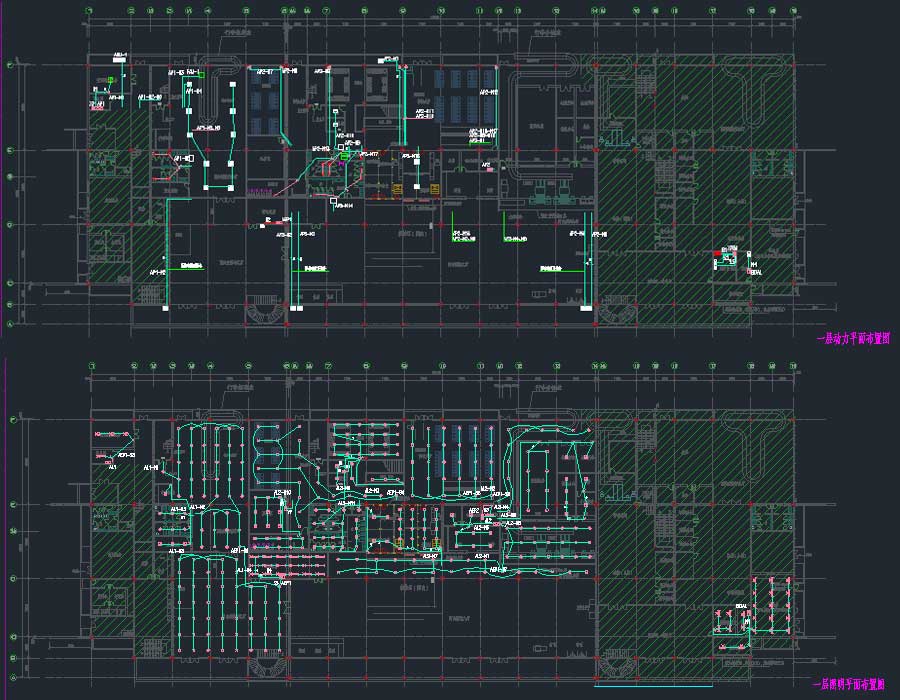

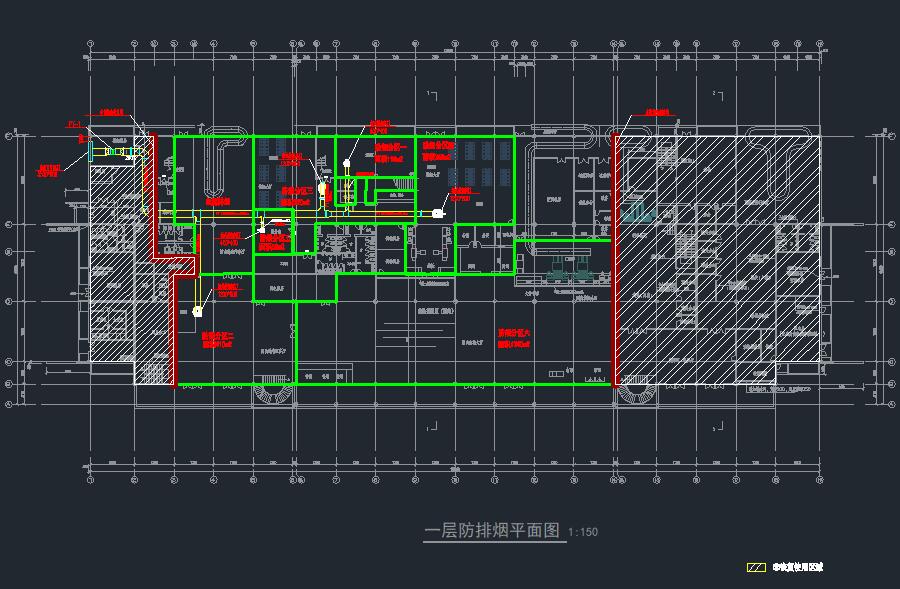

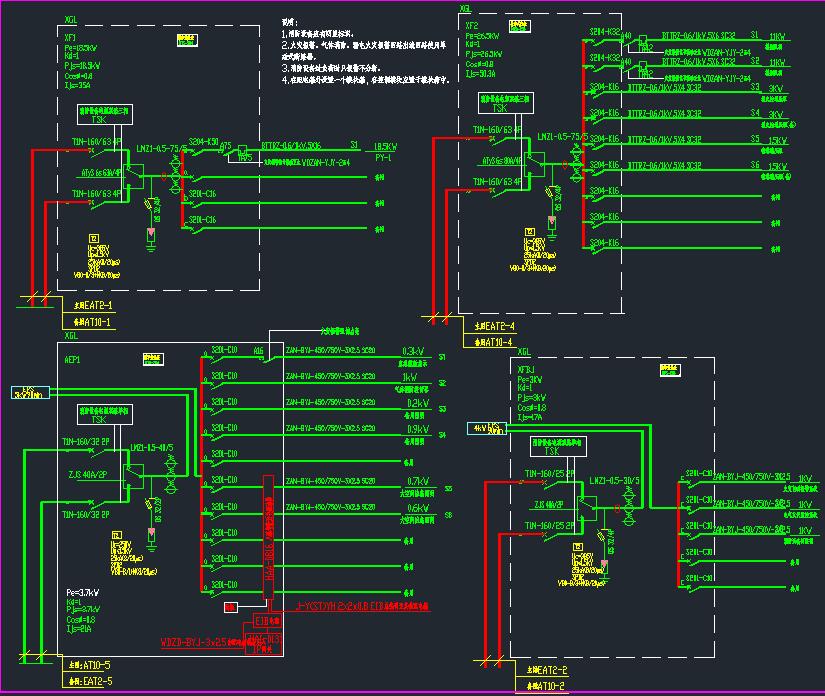

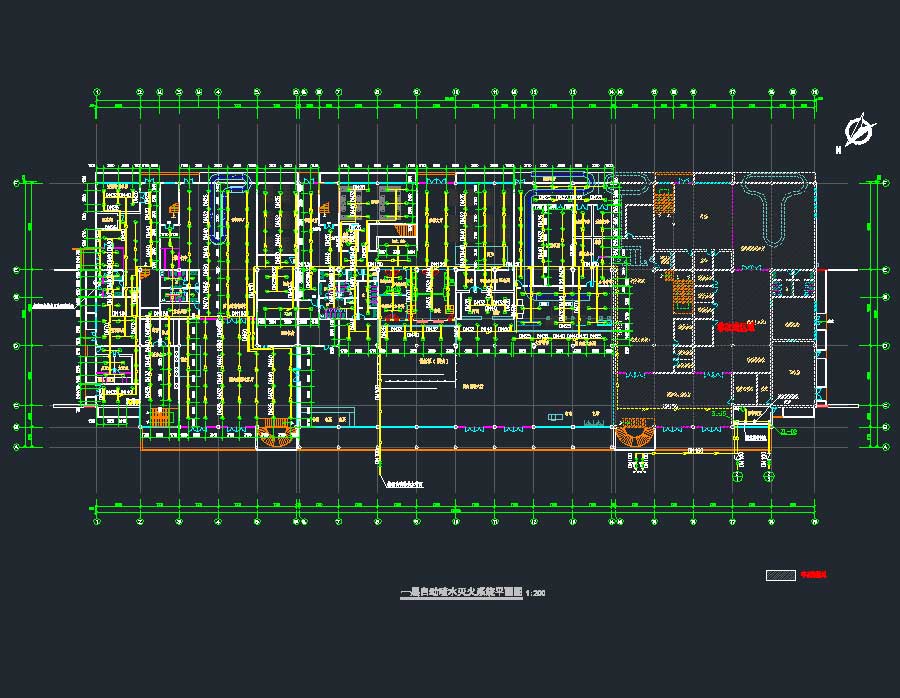

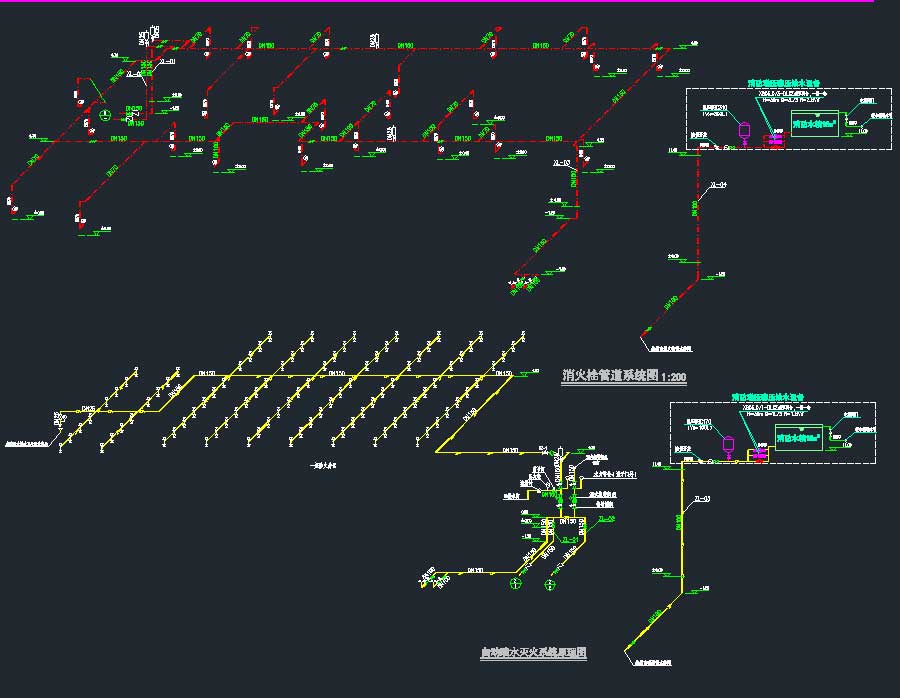

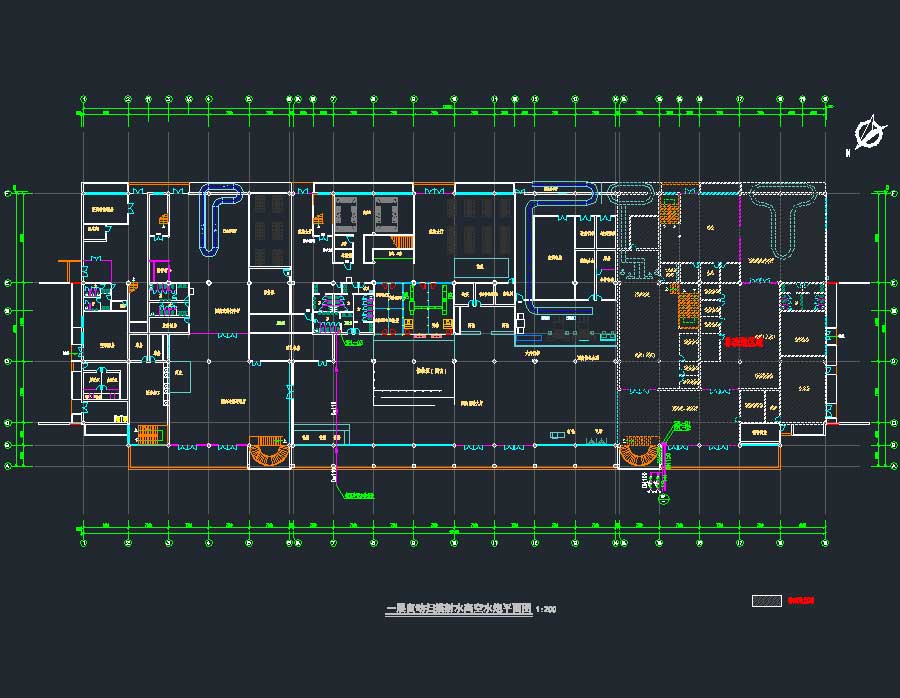

说明:航站楼、货运站及停车库、特种车库及消防站、航管楼及塔台水暖电工程以及航站区供电工程、场内给排水工程、新建消防水池及水泵房水暖电工程施工图。 航站楼给排水:本次机场为过渡使用,为恢复通航考虑,改造范围为之前使用的一层国内出发及到达区域,其他区域不在本次改造范围内。航站楼室内生活给排水及屋面雨水部分利用现有不做改造,局部增加残疾人卫生间给排水设施;改造范围内的消防系统均做改造,包括:室内消火栓系统、自动水喷淋灭火系统、气体灭火系统、大空间智能型主动喷水灭火系统、建筑灭火器系统。 航站楼电气:本次航站楼需改造的面积为3760平方米,根据空调专业、弱电专业、给排水专业的改造内容,对航站楼一层的公共区域照明系统、空调系统、弱电系统的供电等进行改造,重新设置火灾自动报警系统、电气火灾监控系统等,对避雷接地系统整修。航站楼保留除上述负荷以外的现有负荷,本次改造不包括一层左侧工作区及右侧国际区。 航站楼暖通:本工程为航站楼工程,航站楼共两层,本次改造区域为一层的使用部分,改造建筑面积约为3753平方米。根据业主要求,保留原有空调系统,夏季设计总冷负荷为600kW(原有空调系统448kW,新增空调系统152kW),冬季系统总热负荷为540KW(原有空调系统380kW,新增空调系统160kW)。 货运站及停车库给排水:本项目货站按丙类厂房设计,车库按Ⅳ类汽车库设计,机场新设消防水池及加压设备供场内建筑消防用水,室内外消火栓供水系统供水量70L/S,供水压力0.54MPa;喷淋供水系统供水量50L/S,供水压力0.50MPa。在航站楼屋顶设18m 消防增压稳压给水设备供水供机场内有消防用水需求建筑单体火灾初期消防用水量。室内生活用水由机场供水站供给,污水接至室外管网。 货运站及停车库电气:电气设计包括本次改建范围内的照明系统、动力配电系统、防雷接地系统及火灾报警系统的设计。不包括外线电缆的设计。现有货运站5-15轴区域不属于本次改建范围。等等。
