3层低层仓库改造项目建筑、电气、暖通、给排水专业施工图3512640528文件大小:17.30M推荐人:T春泥图纸张数:99张所属分类:多类专业所含专业:建筑、给排水、暖通、电气
分 享
下  载
建筑面积:12543.17㎡地上层数:3层建筑高度:17.42m地下层数:高度类别:低层图纸深度:施工项目地址:上海市设计时间:2017建筑风格:现代效果图:无

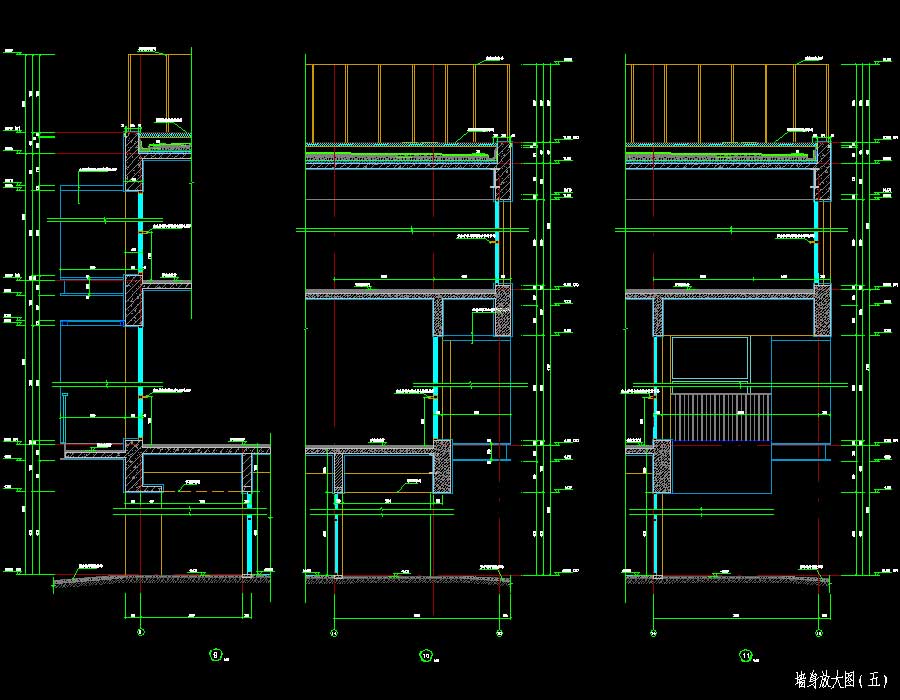

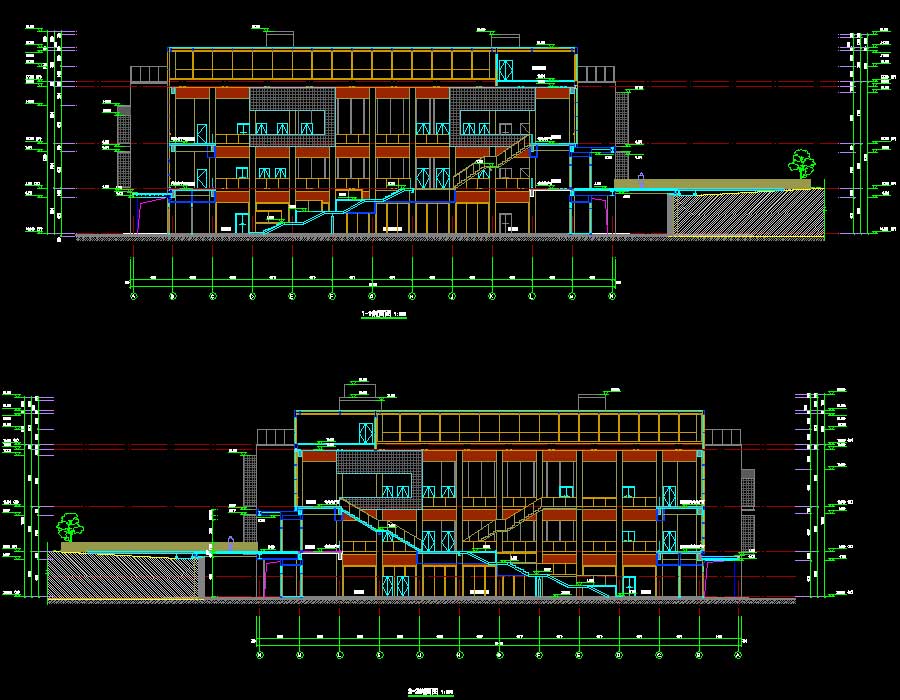

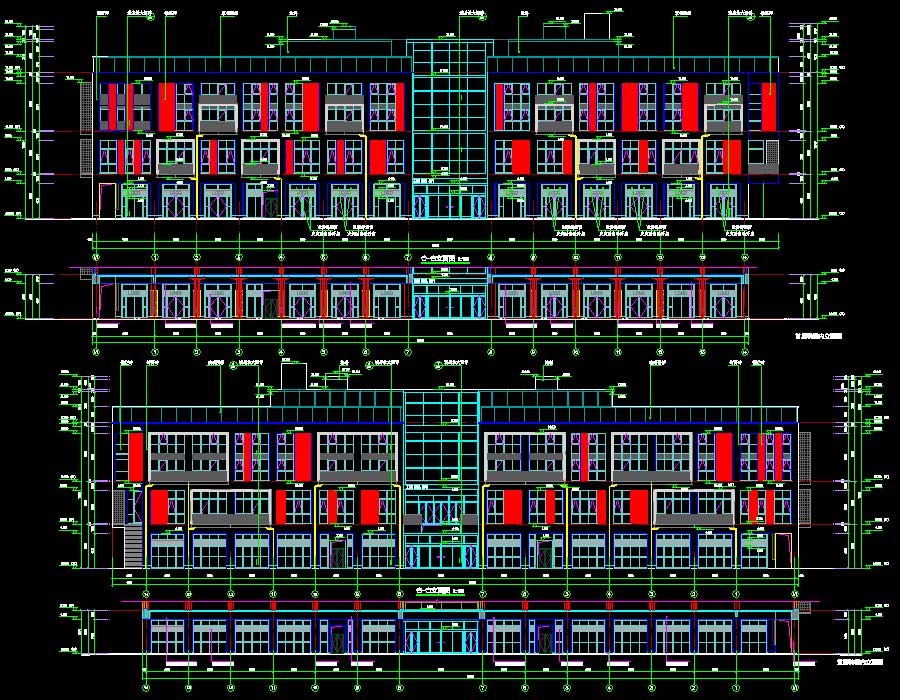

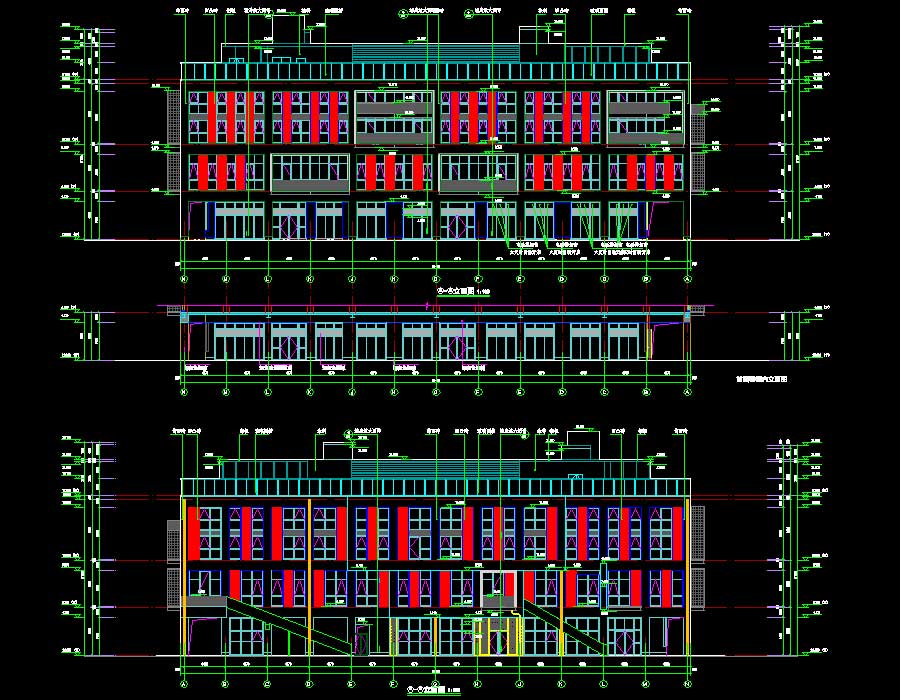

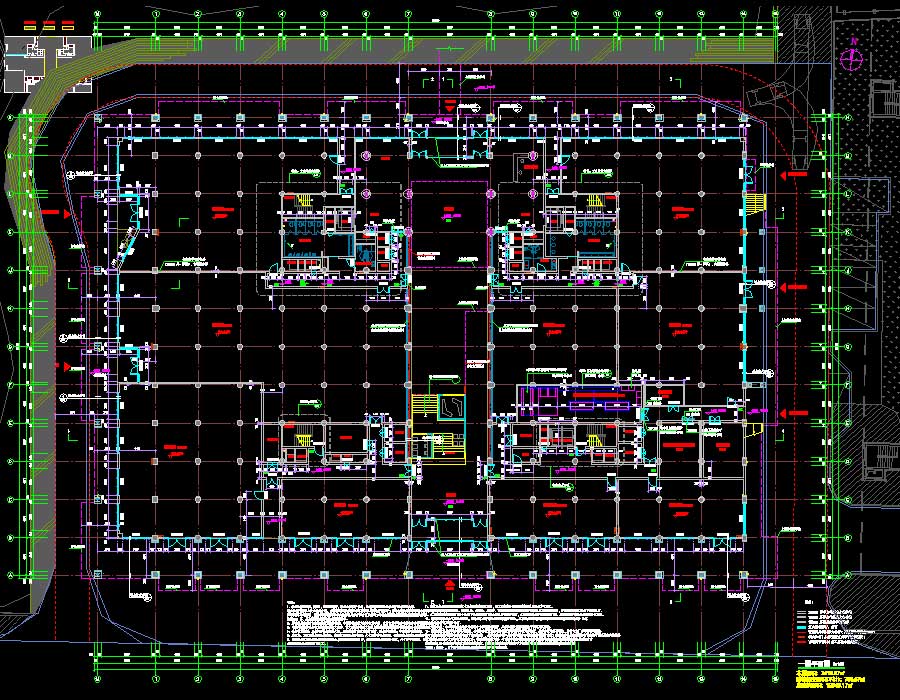

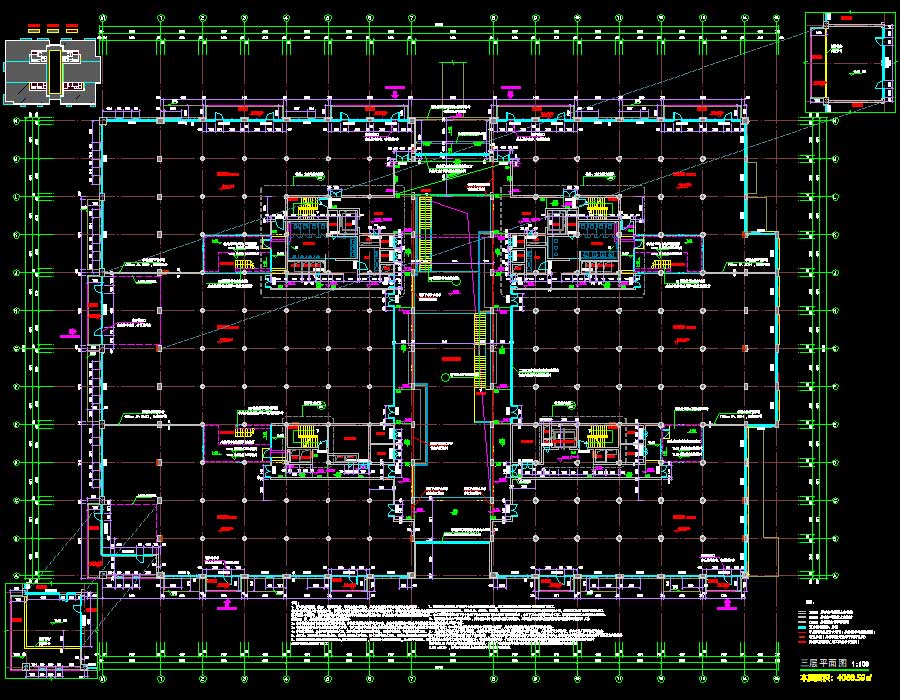

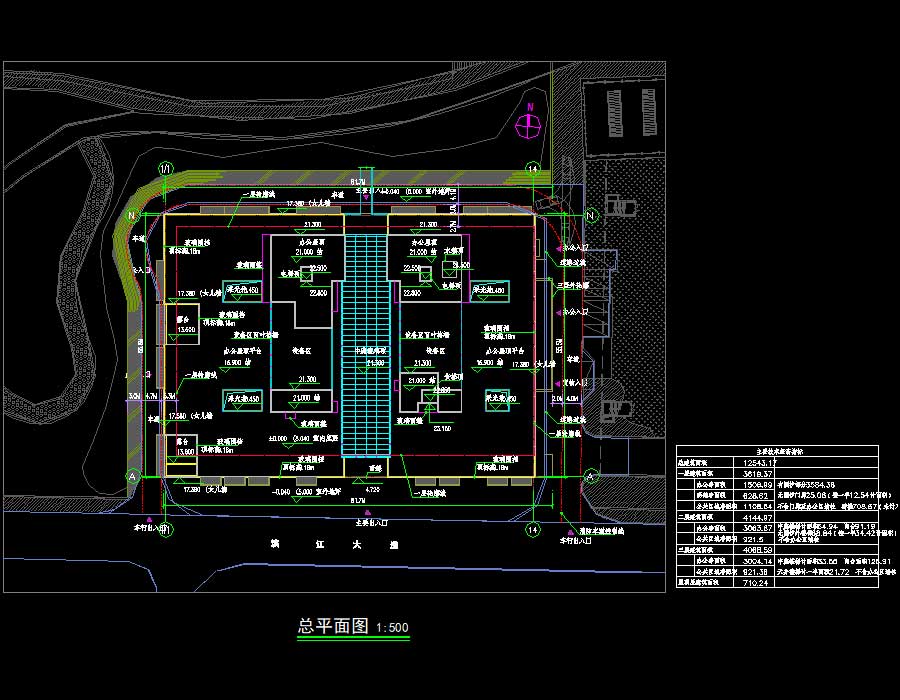

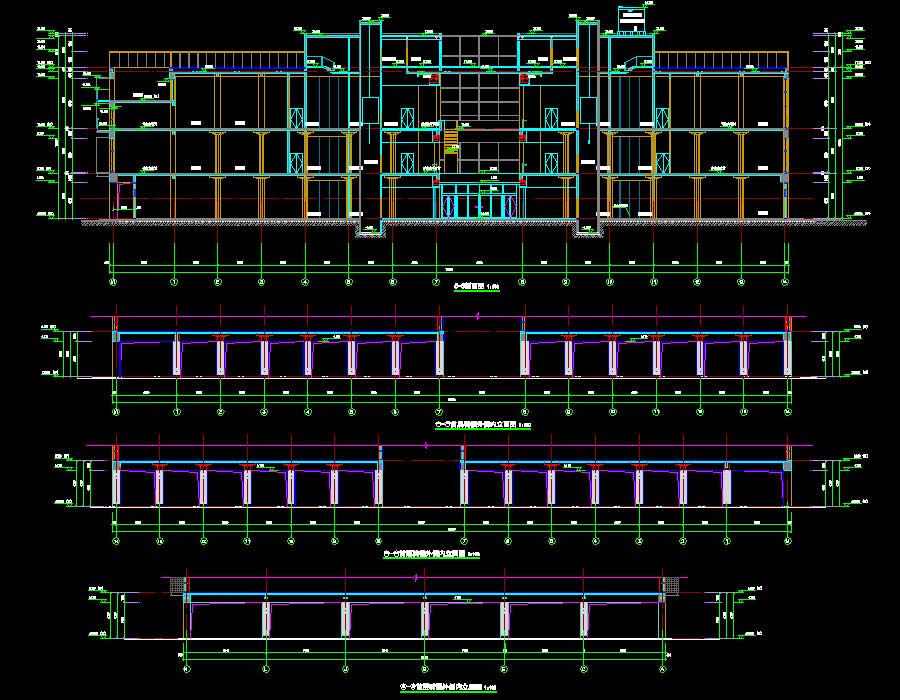

说明:该项目为某仓库改建工程建筑、电气、暖通、给排水专业施工图,其翻新项目为对其内部装修翻新成为办公及沿街商业功能,共分为三层,一层为办公及沿街商业,二至三层为办公,屋顶层局部物业办公用房。地上建筑面积12543.17平方米,建筑高度为17.42米,主要结构形式为无梁楼盖体系局部钢框架。图纸内容含:建筑专业,建筑施工图设计说明、总平面图、建筑平面图、立面图、剖面图、核心筒放大图、墙身放大图、门窗表、门窗小样、防火分区示意图;电气专业,电气设计说明、配电干线系统图、消防水泵房配电系统图、SPD浪涌分布示意图、低压配电系统图、配电箱系统图、屋面防雷平面图、电力平面图、空调室内机配电平面图、火灾自动报警及联动控制系统设计说明、弱电设计说明、消防水炮系统图、消防电源监控系统图、电气火灾监控系统图、防火门监控系统图、无线对讲系统图、信息发布系统图、访客管理系统图、火灾自动报警及消防联动控制系统图、综合布线系统图、视频监控系统图、公共/消防广播系统图、照明平面图、火灾报警平面图、弱电平面图;暖通专业,暖通设计施工总说明、主要设备及材料表、详图、剖面图、空调设备通风平面图、地板采暖平面图、冷媒管道平面图;给排水专业,设计施工总说明、虹吸雨水系统设计说明及系统、给排水系统原理图、泵房给排水详图、卫生间排水详图、卫生间给水详图、室外给排水平面图、建筑层给排水平面图、喷淋平面图。
