某小学全专业施工图3307260526文件大小:360.73M推荐人:梅伊图纸张数:283张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:20856.74㎡地上层数:4,3,2,1,1,1,1层建筑高度:17.5,19.83,14.8,5,3.7,5.6,6.7m地下层数:1层高度类别:多层图纸深度:施工项目地址:上海市设计时间:2018建筑风格:现代效果图:无

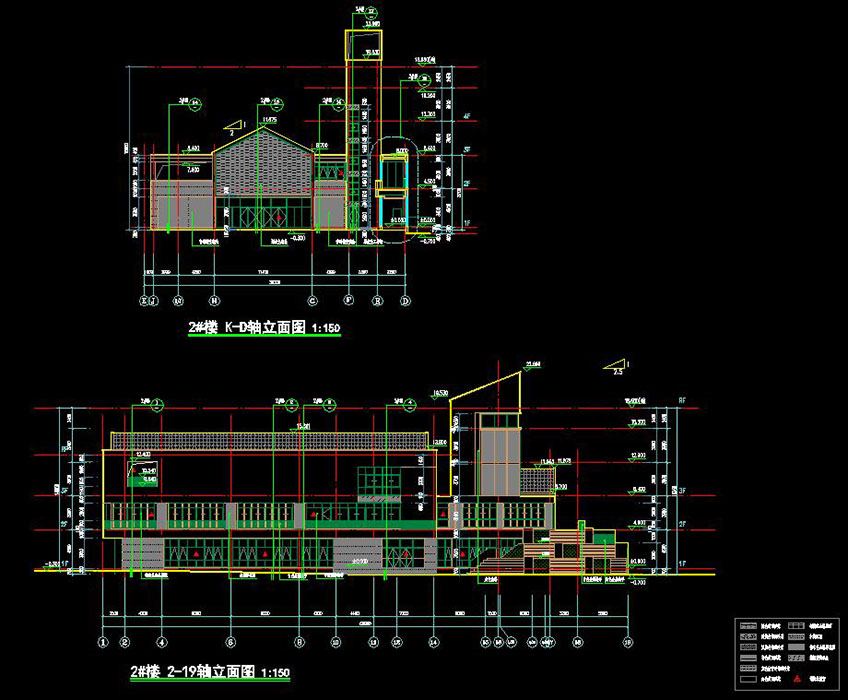

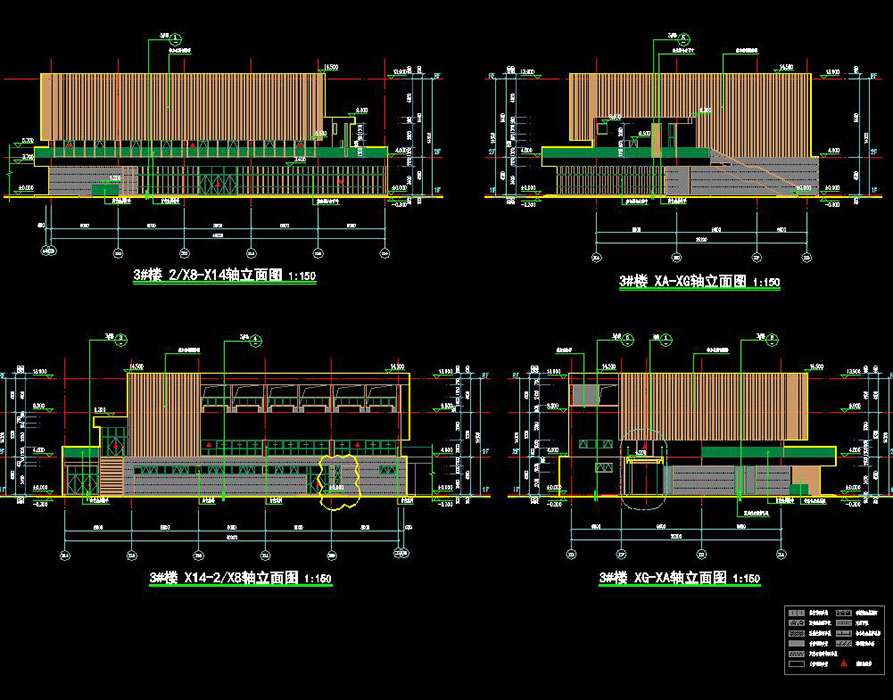

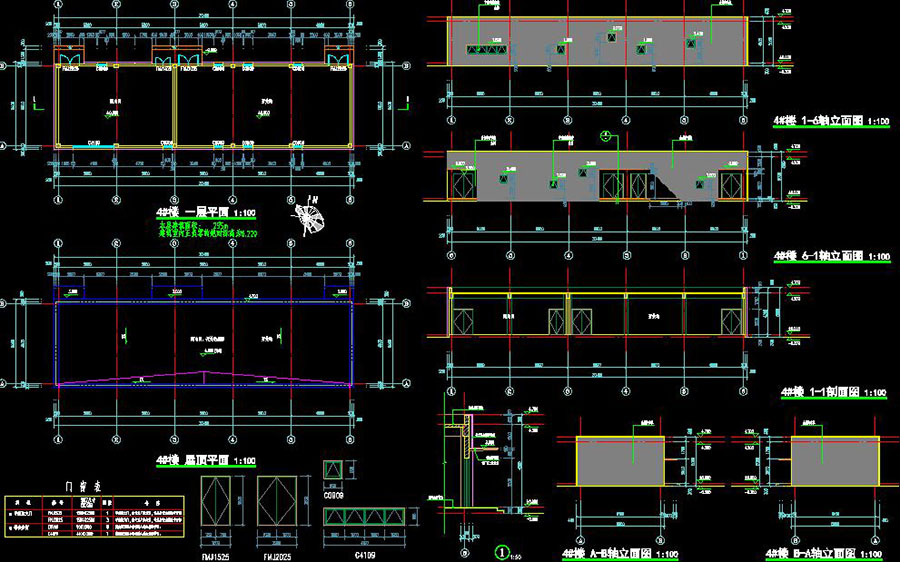

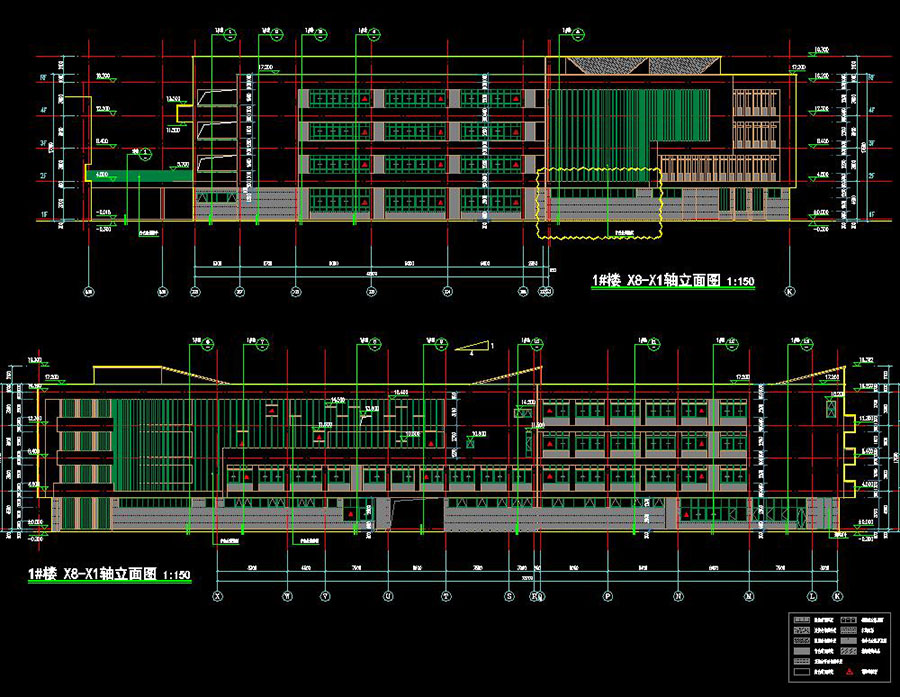

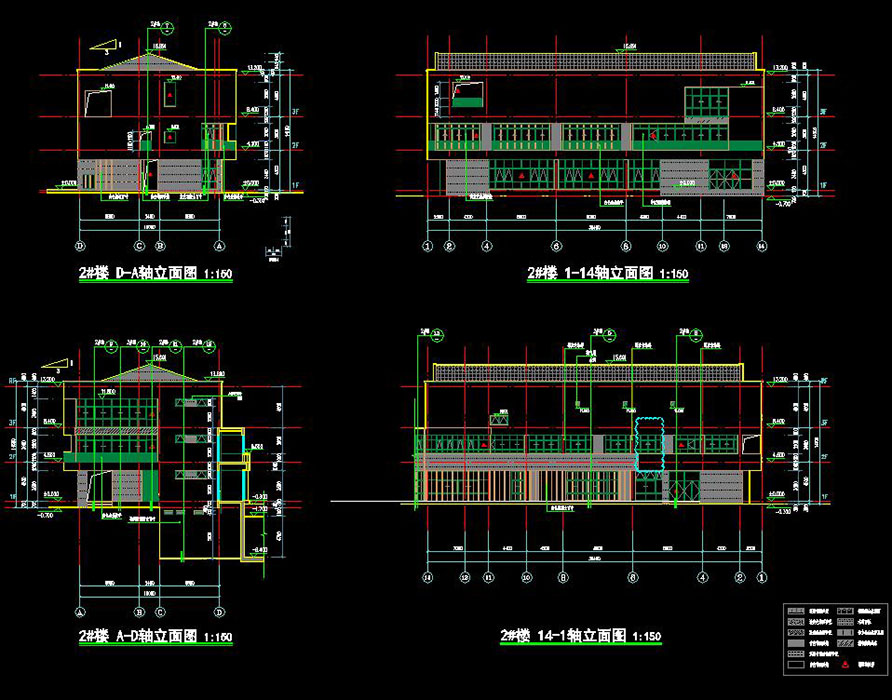

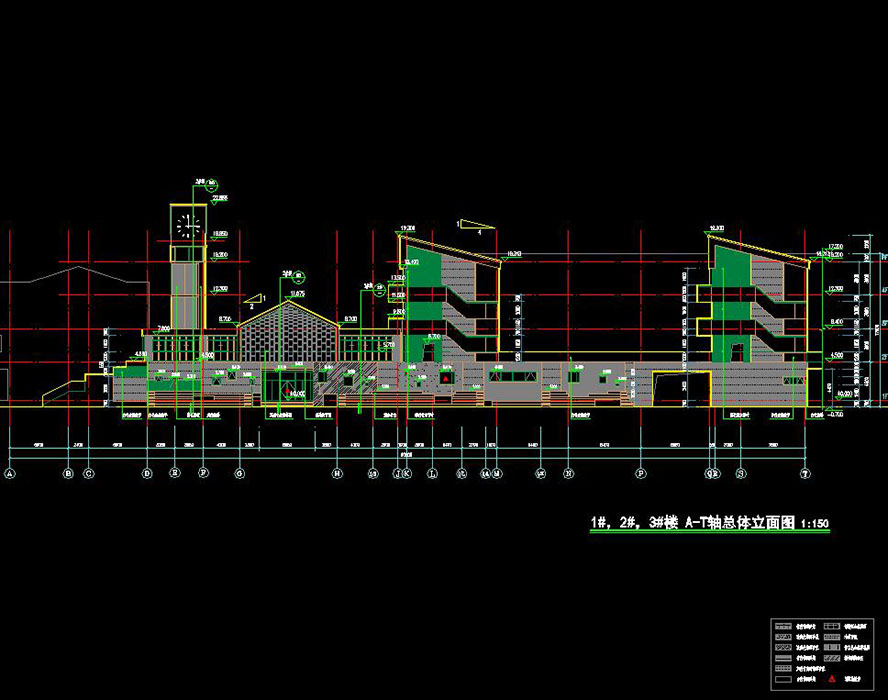

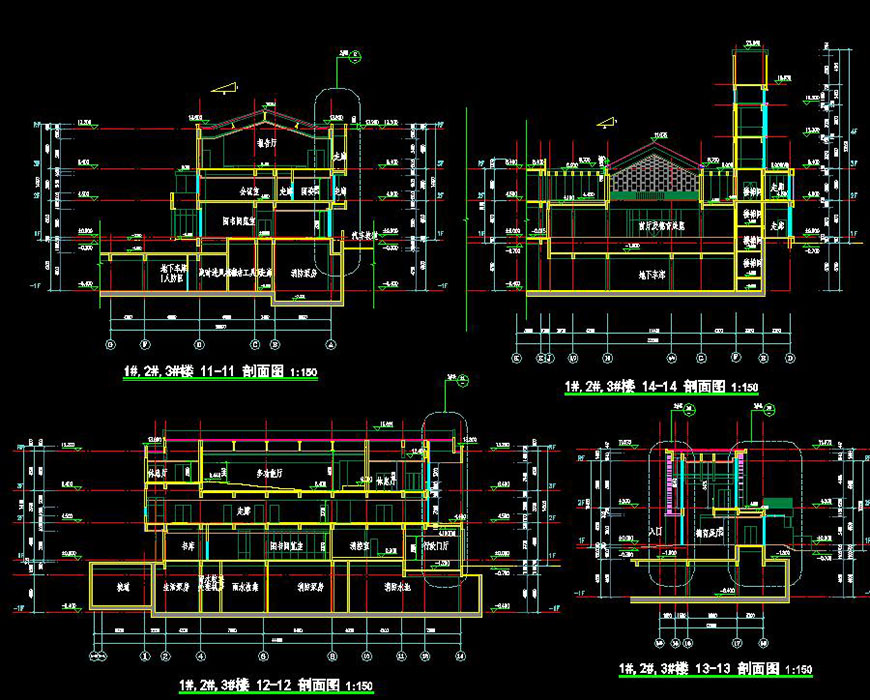

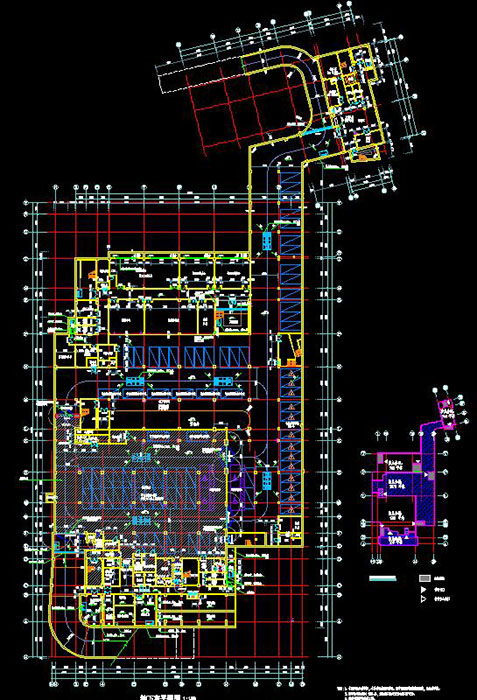

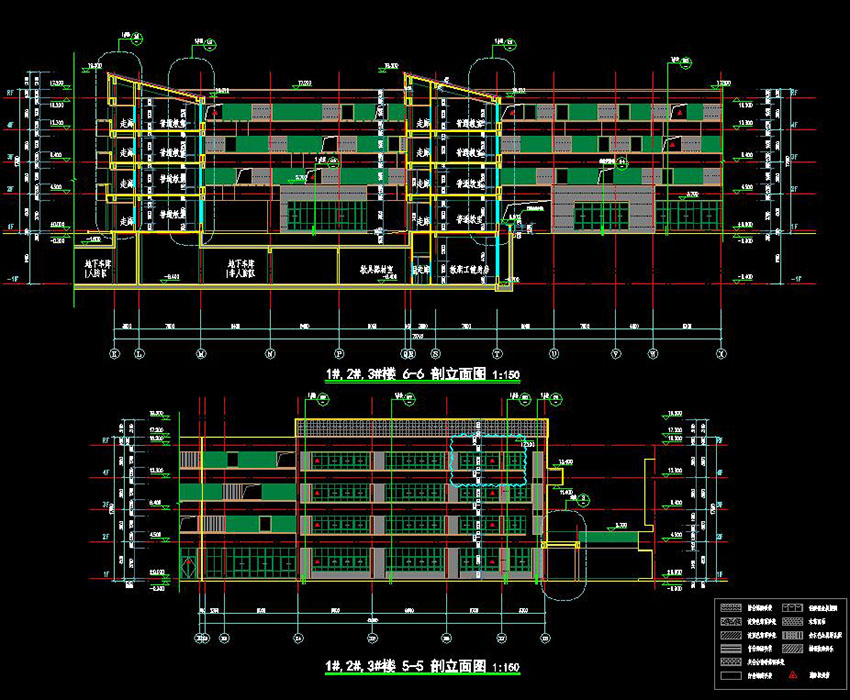

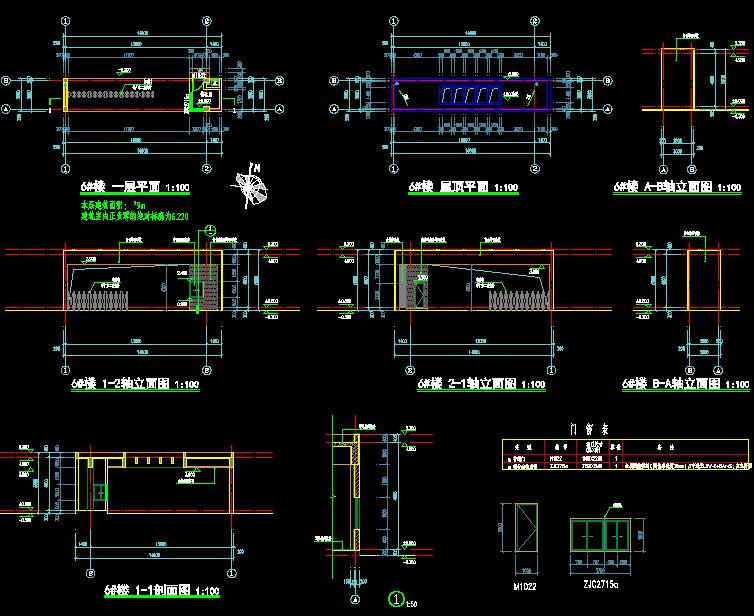

说明:本工程总规划用地为23337㎡,为三十班小学。内含学校教学楼、实验楼、行政综合楼、餐厅,另有变电所,配电间等辅助配套用房。建筑总体采用条状布局,由南向北依次布置有行政楼、教学楼、实验楼,通过东侧的共享平台及西侧的教学辅助用房加以联系,并通过廊道与东北侧的餐厅、风雨操场连接为一整体。建筑总高度控制24米以内,总建筑面积为20856.74㎡,其中地下为6570.95㎡,地上为14285.79㎡。本项目地上部分为7栋单体。1#为教学实验楼,2#为行政综合楼,3#为食堂及风雨操场,4#为配电间和开关站,5#为西门传达室,6#为南门传达室,7#为垃圾房。总建筑面积:20856.74㎡,建筑层数:1#地上4层,2#地上3层,3#地上2层,4#地上1层,5#地上1层,6#地上1层,7#地上1层,总体地下1层。专业内容包括建筑、结构、给排水、暖通、电气。图纸包含:总平面图,消防总平面图,绿化分析图,交通分析图,建筑设计说明,绿色建筑设计专篇,门窗表及门窗详图,地下室平面图,各层平面图,立剖面图,楼电梯详图,卫生间详图,报告厅、教室平面详图,外墙详图,4#、5#、6#、7#楼平立剖面图及详图;结构设计总说明,预制混凝土构件总说明,装配式工程 节点详图,桩基平面布置图,地下室底板结构布置图、墙、柱配筋图,各层结构平面布置图,梁、板配筋图,预制柱平面布置图,楼梯施工图,装配式工程详图;给排水设计说明,主要设备材料表,地下室消防、排水平面图,各层给排水平面图,生活及消防泵房给排水平面图,雨水回用系统展开图,生活给水系统原理图,雨污水排水系统原理图,消火栓、喷淋给水系统原理图,污废水、冷凝水排水系统原理图,卫生间详图,室外排水总平面图,室外消防、生活给水总平面图;空调通风设计说明,各层通风平面图,暖通详图;精装、景观、围护图等等;内容包括建筑、结构、给排水、暖通、电气、智能 DWG格式和PDF格式(电气仅包含PDF格式)
