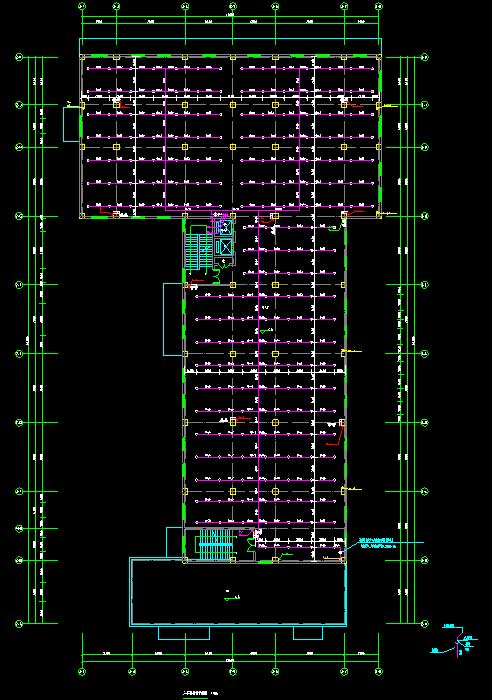

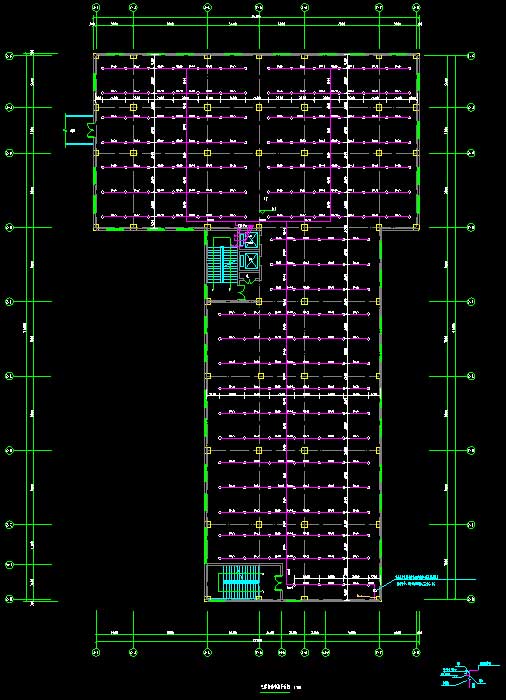

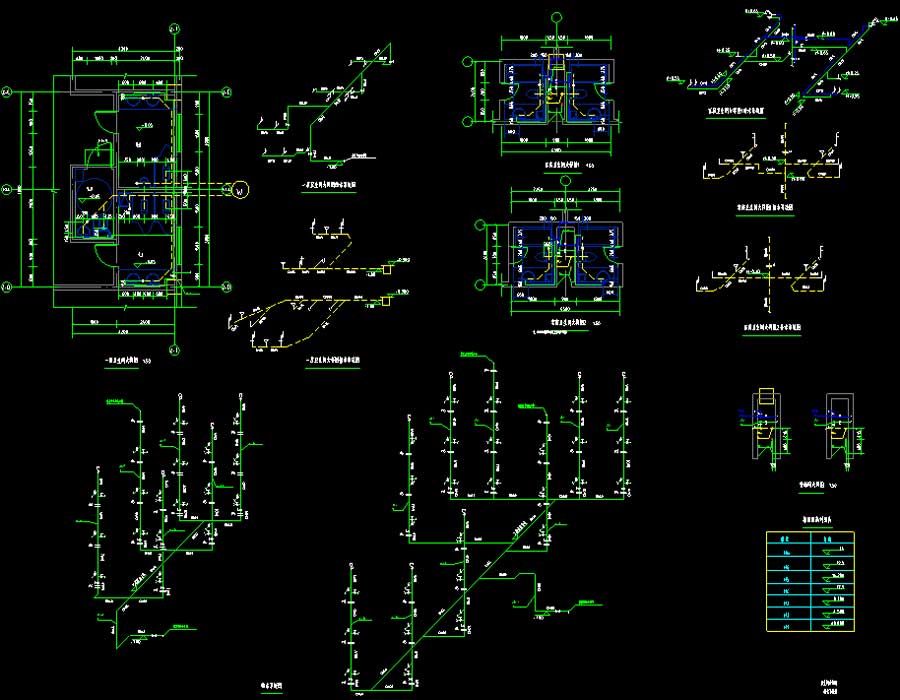

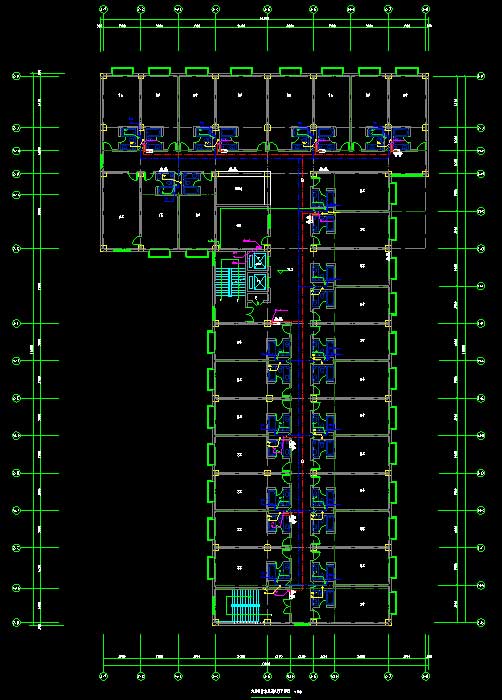

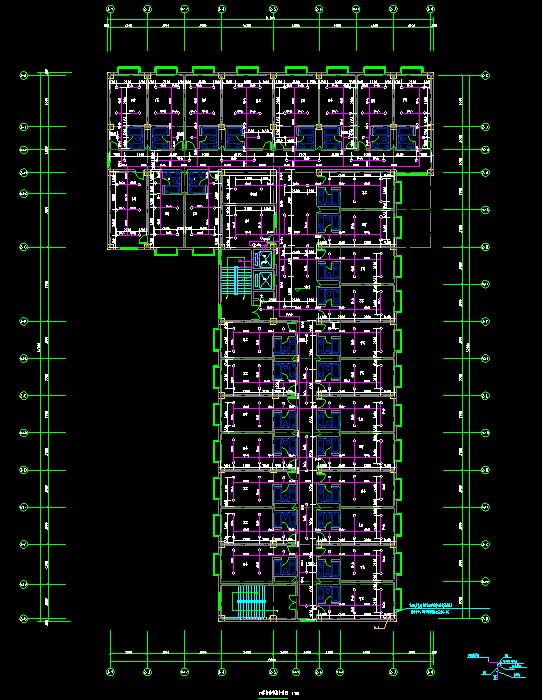

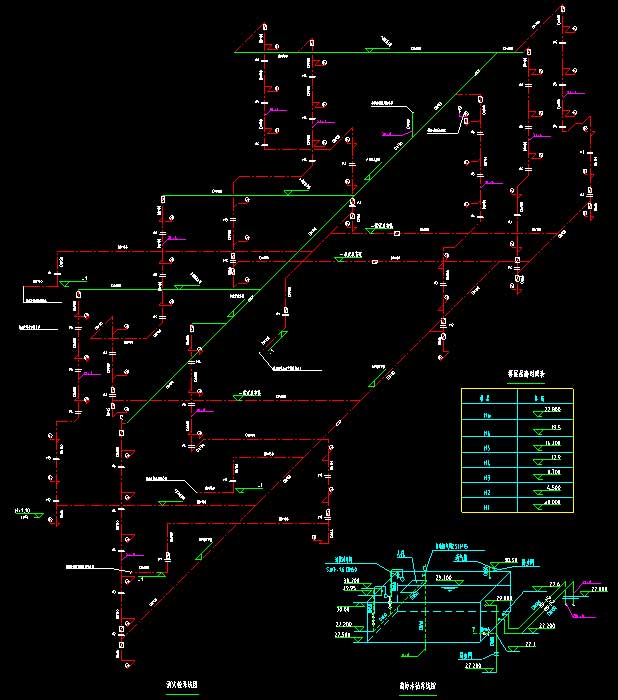

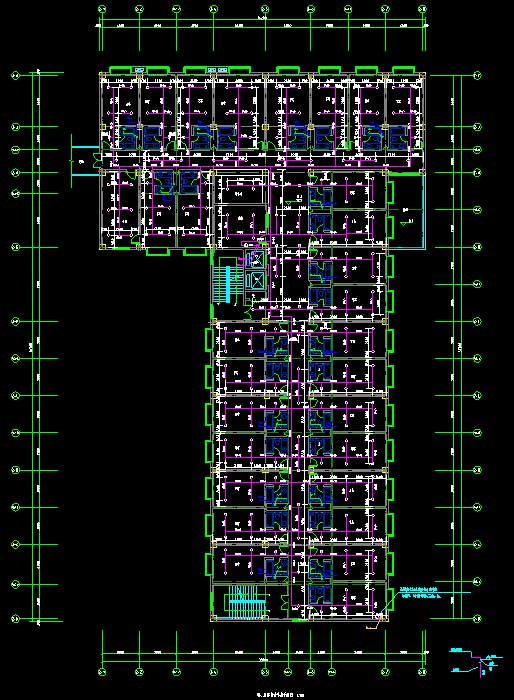

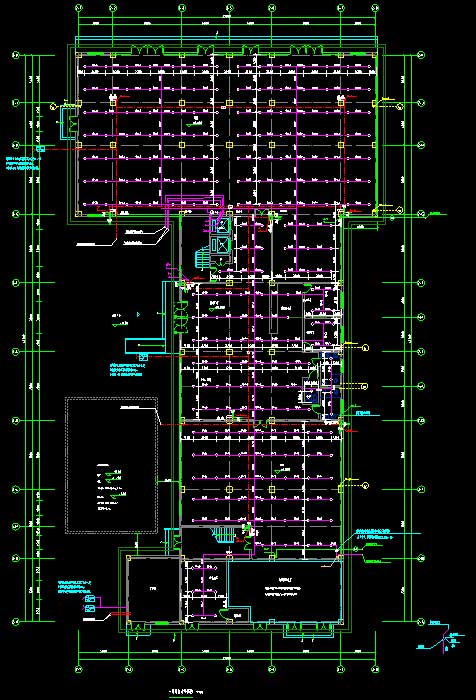

说明:某多层宾馆给排水施工图,建筑高度为27.7米,地上层数6层,总建筑面积为8228平方米。设计范围:室内给水系统、热水系统配管、排水系统、室内消防给水系统及灭火器配置。图纸内容含:给排水说明,给排水平面图,给排水及消火栓平面图,自动喷淋平面图,屋顶给排水平面图,消防水池及水泵房大样图,消防水泵房配管系统图,卫生间大样图 给水系统图,热水配管系统图,排水系统图,消火栓系统图,消防水箱系统图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:20L/S室外消火栓水量:30L/S建筑面积:8228㎡建筑高度:27.7m地上层数:6层地下层数:高度类别:多层图纸深度:施工项目地址:上海市设计时间:2020
