建标库图纸模型 > 多类专业 > 住宅 > 18层高层剪力墙商住楼全专业施工图3307250525
<< 返回列表
18层高层剪力墙商住楼全专业施工图3307250525文件大小:13.81M推荐人:梅伊图纸张数:98张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:21168㎡地上层数:18层建筑高度:53.8m地下层数:2层高度类别:高层图纸深度:施工项目地址:山东省设计时间:2017建筑风格:效果图:无

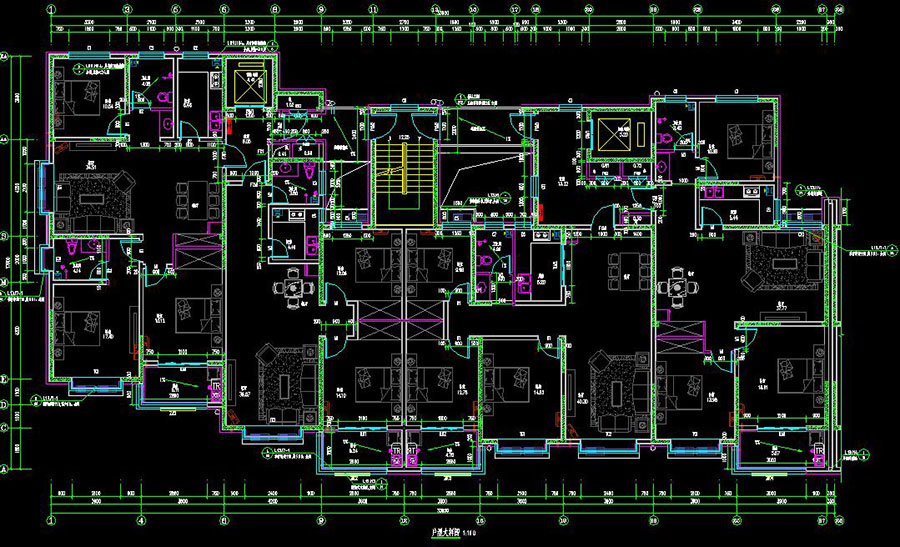

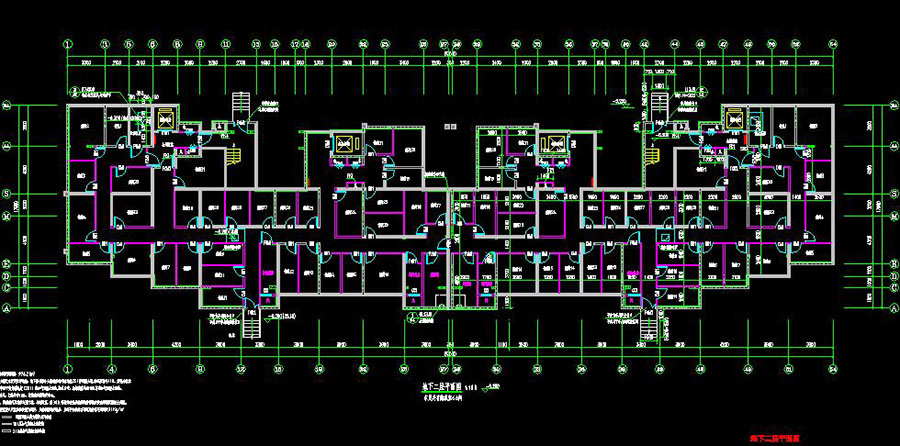

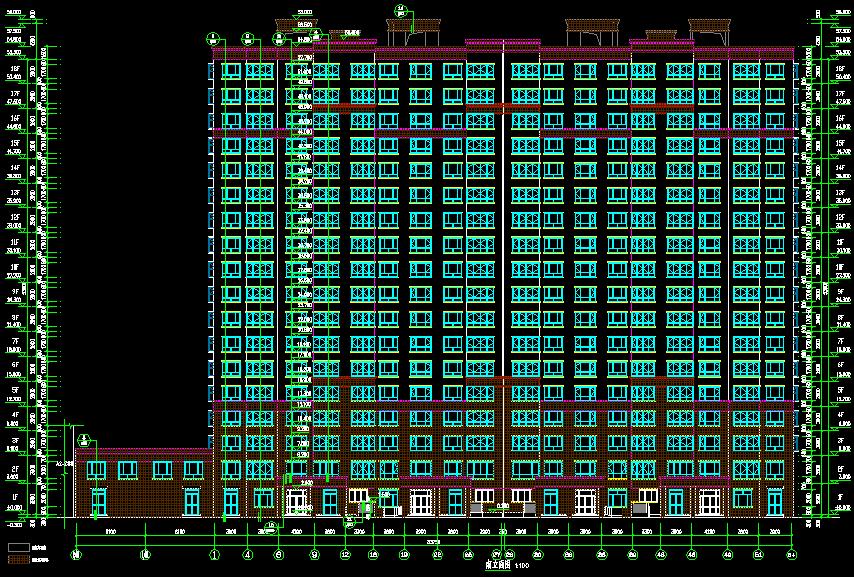

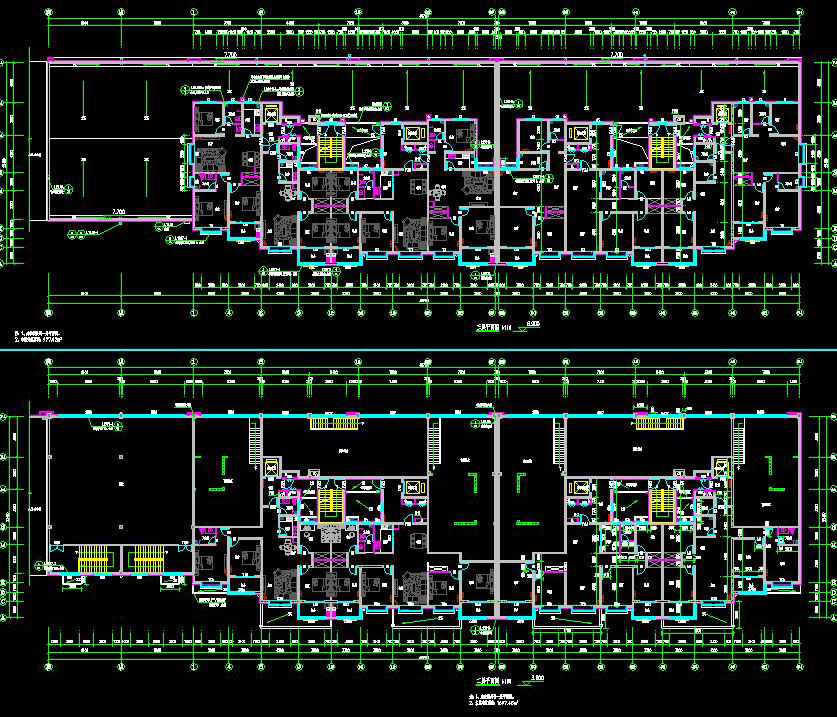

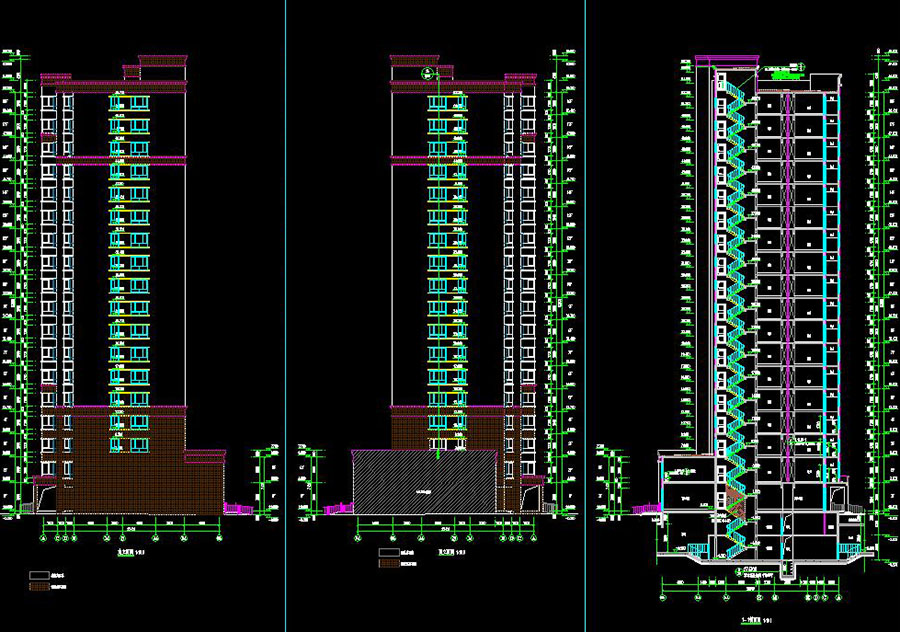

说明:某小区A-1#楼,地上18层,地下2层,建筑高度53.8m,总建筑面积为21168㎡,剪力墙结构,图纸包含:建筑设计总说明,消防设计专篇,节能设计专篇,地下一二层平面图,各层平面图,立剖面图,楼电梯详图,门窗表及门窗详图,构件详图,户型大样图;结构设计总说明,CFG桩复合地基设计说明,CFG桩布置平面图,基础底板配筋图,基础详图,剪力墙详图,各层剪力墙平法施工图,剪力墙柱表、梁表、墙身表,梁、板平法施工图,楼梯、墙身详图;给排水设计总说明,管道井剖面图,给水系统图、原理图,排水系统图、集水坑排水系统图,给排水大样图,消防系统图,各层给排水及消防平面图;暖通设计总说明,图例、主要设备材料表,窗井大样图、采暖干管入户系统图,机械防排烟系统图,管道井安装示意图,地暖结构剖面图,分、集水器安装示意图,各层采暖及防排烟平面图;电气设计总说明,单元配电干线系统图,系统图,电视、电话、网络系统图,火灾报警及消防联动系统图,各层照明、插座平面图,弱电、消防平面图,强电、消防平面图等
