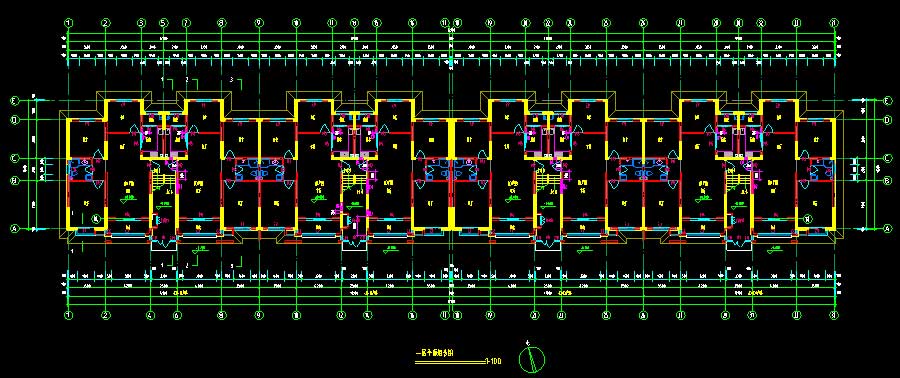

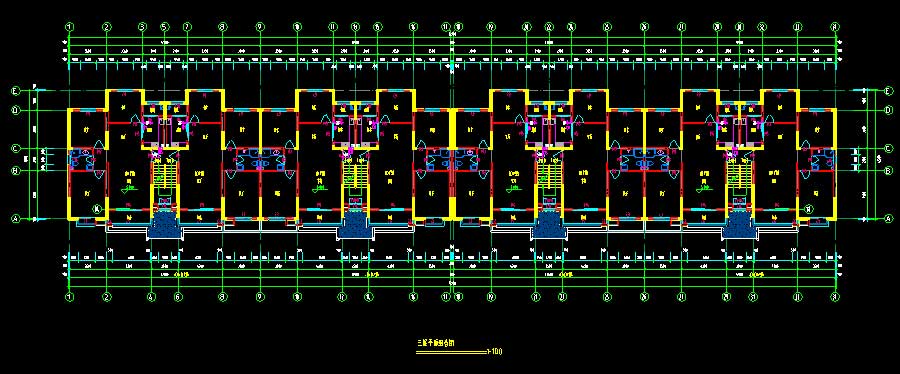

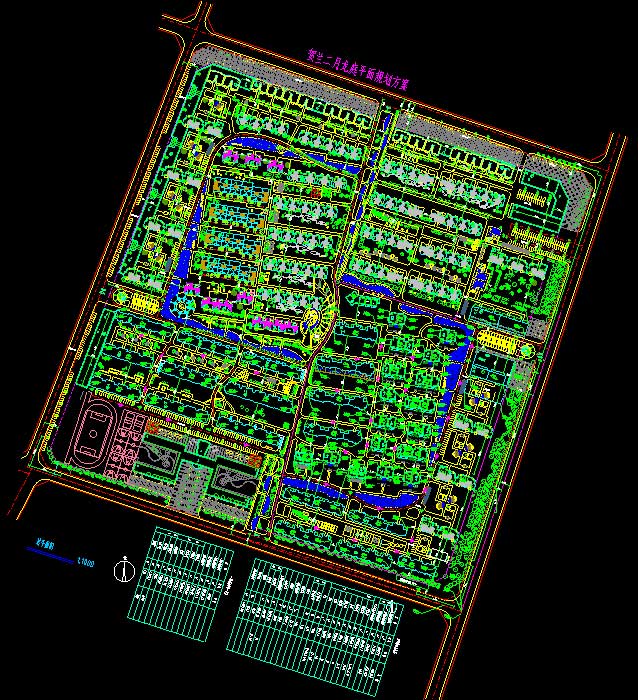

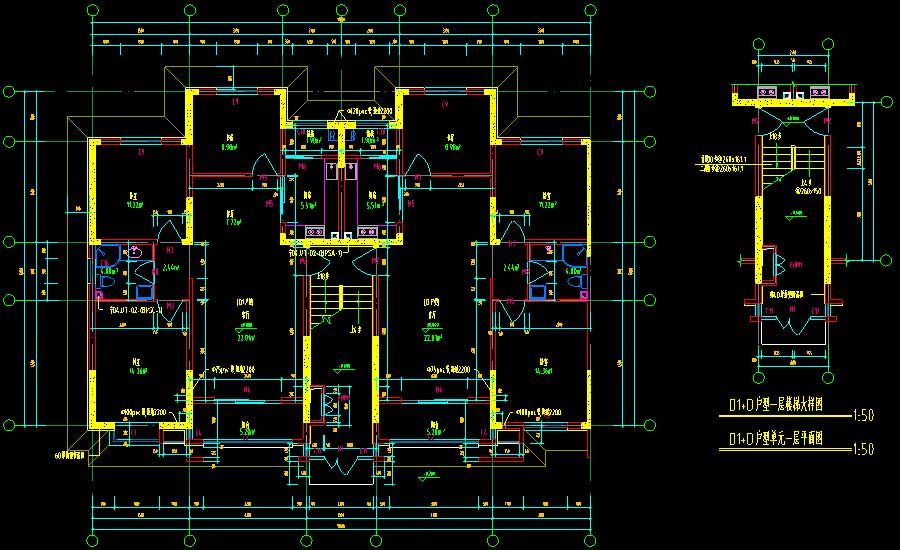

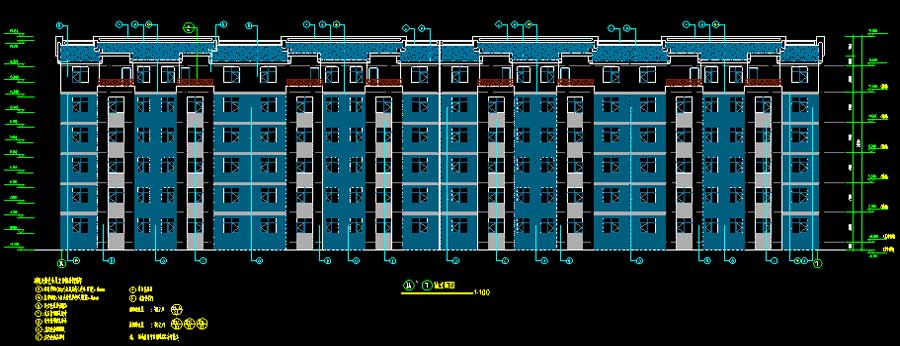

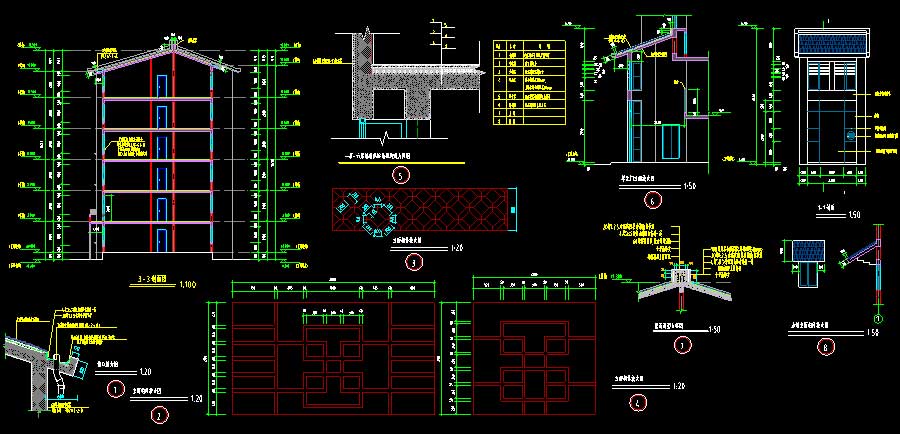

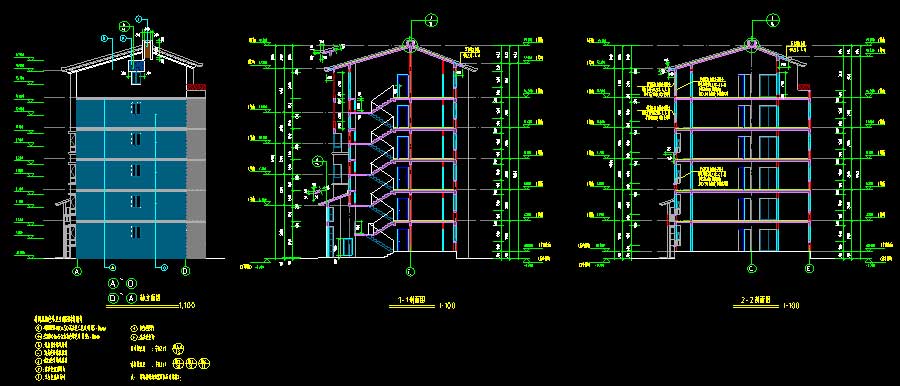

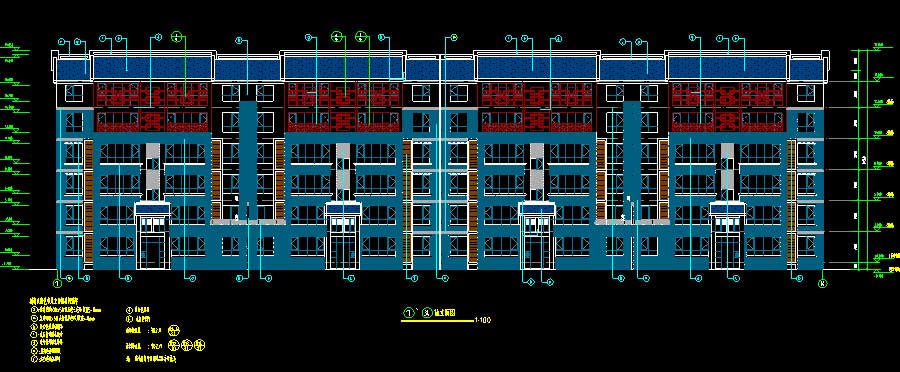

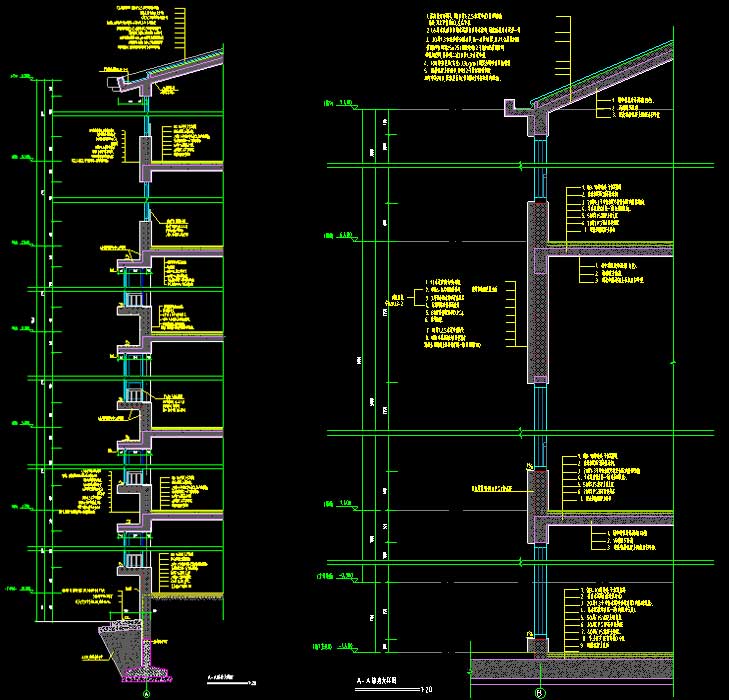

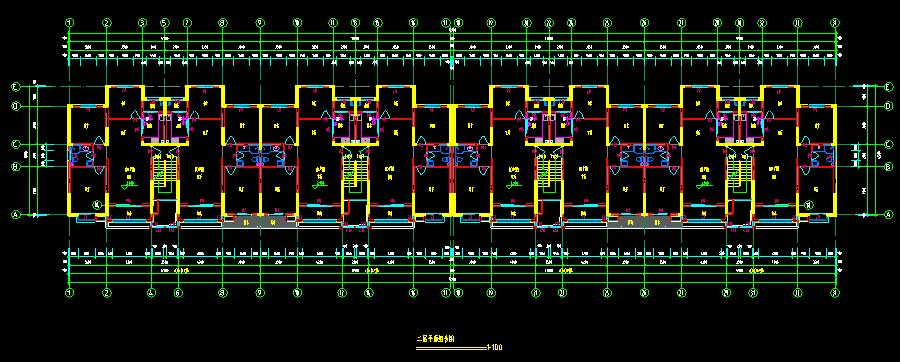

说明:某小区12-28#、49-78#住宅楼及别墅全专业施工图,抗震设防烈度为8度,主要结构形式为别墅异形柱结构,住宅楼剪力墙结构。其中,12-28#、50-54#、56-57#、59-60#、62-63#、65-69#地上层数均为3层,建筑高度为11.3-11.7米,建筑面积为615.48-1457.8平方米;49、55、58、61、64、70-78#地上层数均为6层,49、55、58、61、64、72、74#地下层数为1层,建筑高度均为17.2米,建筑面积为4471.8-6961.91平方米。无单独地库部分图纸。图纸内容含:建筑说明,总平面图,平立剖面图,楼梯大样,墙身大样图,户型单元平面图,节点大样,门头大样,半地下室平面图,门窗表及门窗大样;给排水说明,给排水平面图,屋顶太阳能布置平面图,户型给水大样,给水大样轴侧图,给水系统轴侧图,户型排水大样、留洞图,排水系统轴侧图,太阳能系统示意图;结构说明,剪力墙、顶梁配筋图,顶板配筋图,屋面模板配筋图,基础大样图,基础平面图,楼梯配筋图,山墙大样图,门头、院墙板配筋图;电气说明,配电箱系统图,弱电系统图,干线及等电位联结图,弱电平面图,照明平面图,户型标准层照明大样;暖通说明,壁挂炉与分集水器连接示意图,采暖系统图,辐射供暖地板构成大样图,分集水器大样图,采暖平面图,采暖平面组合图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:387682.2㎡地上层数:3,3,3,3,3,3,3,3,3,3,3,3,3,3,3,3,3,6,3,3,3,3,3,6,3,3,6,3,3,6,3,3,6,3,3,3,3,3,6,6,6,6,6,6,6,6,6层建筑高度:11.7,17.2,11.3,11.5m地下层数:1层高度类别:多层图纸深度:施工项目地址:宁夏设计时间:2011建筑风格:现代效果图:有
