多栋高层住宅及学校全专业施工图3512520523文件大小:1.19G推荐人:T春泥图纸张数:3630张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:地上层数:34,33,29,29,28,5,3层建筑高度:98.6,98.2,87.2,86.6,83.7m地下层数:1,2层高度类别:高层图纸深度:方案,施工项目地址:广东省设计时间:2016建筑风格:现代效果图:有

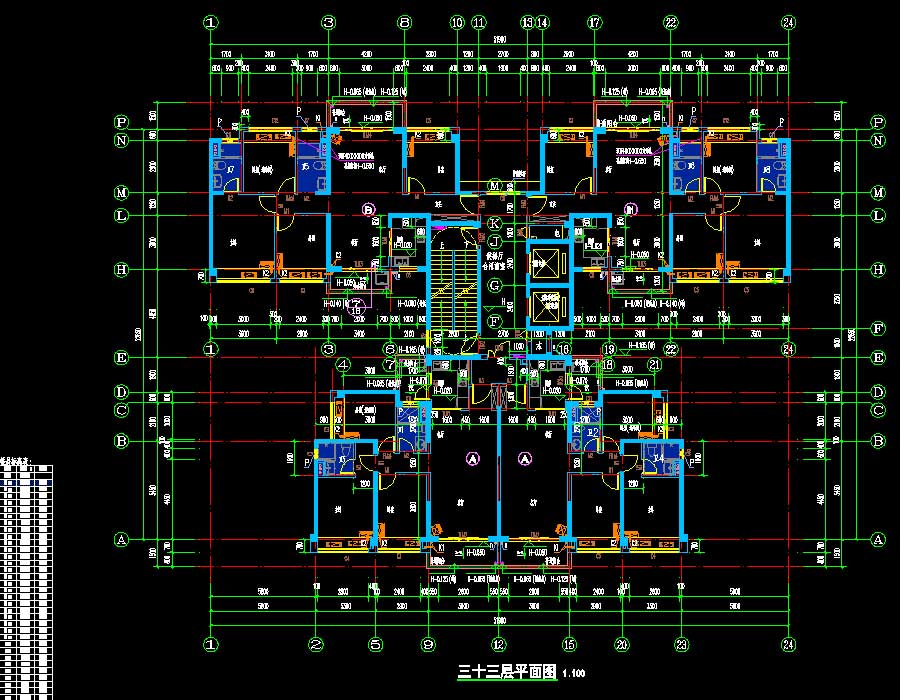

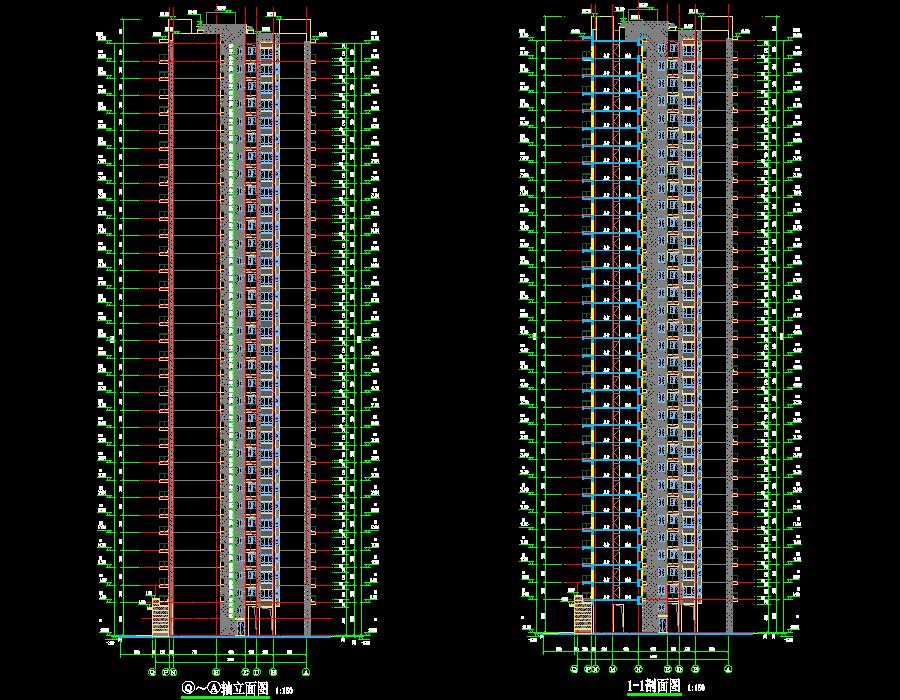

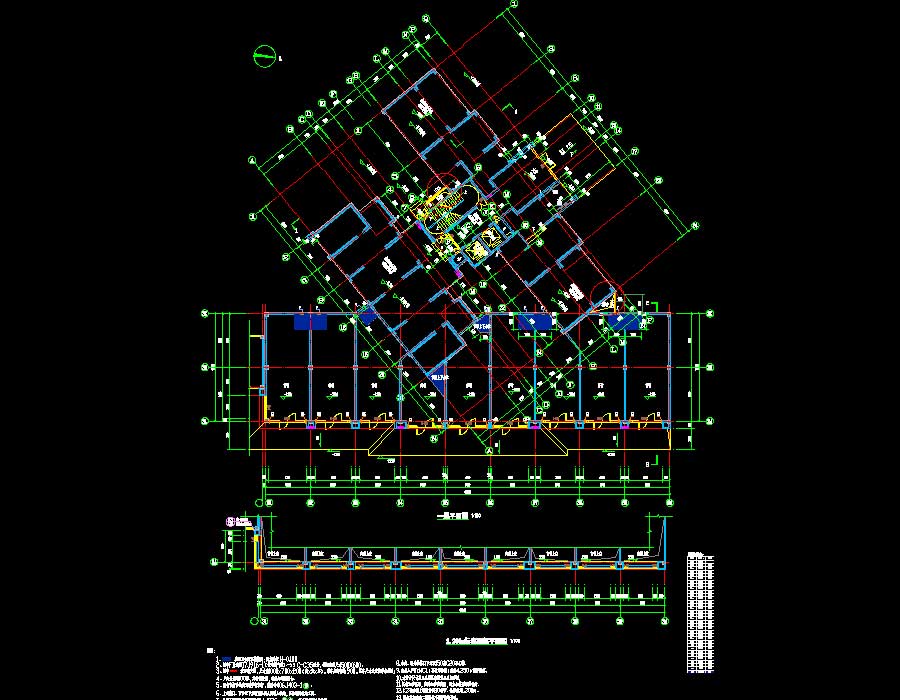

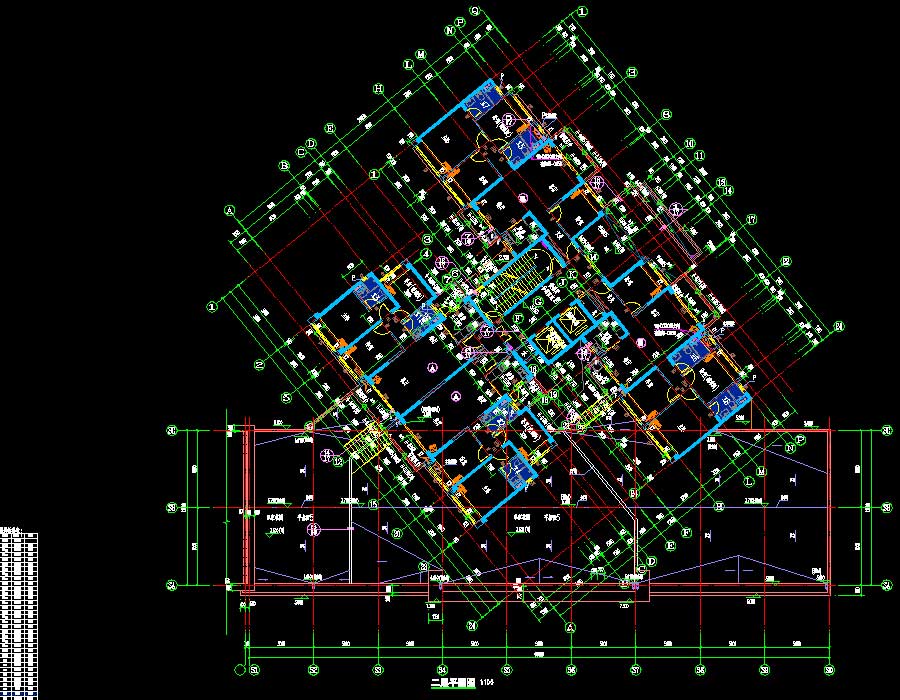

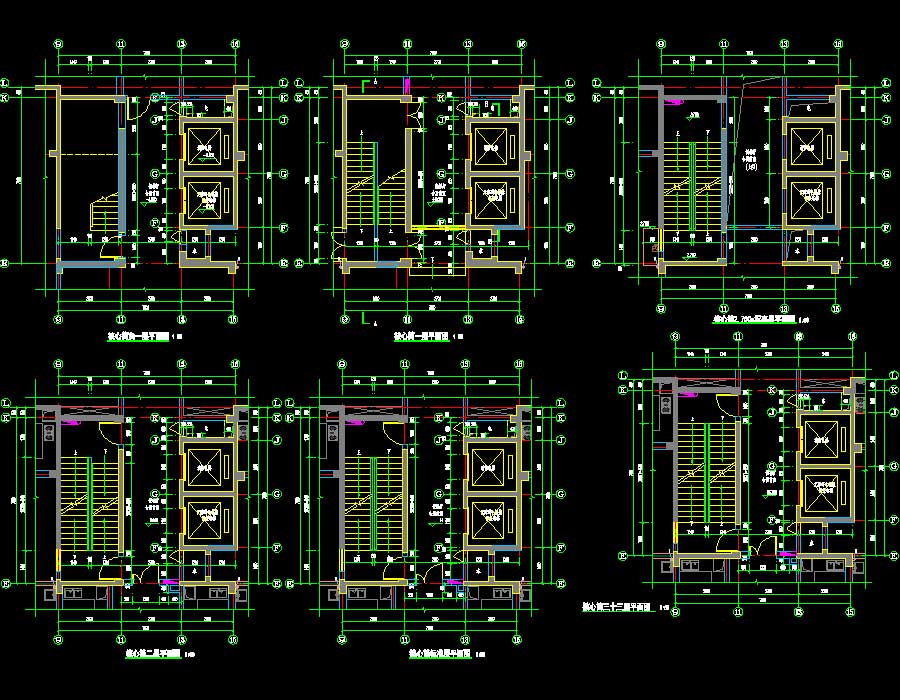

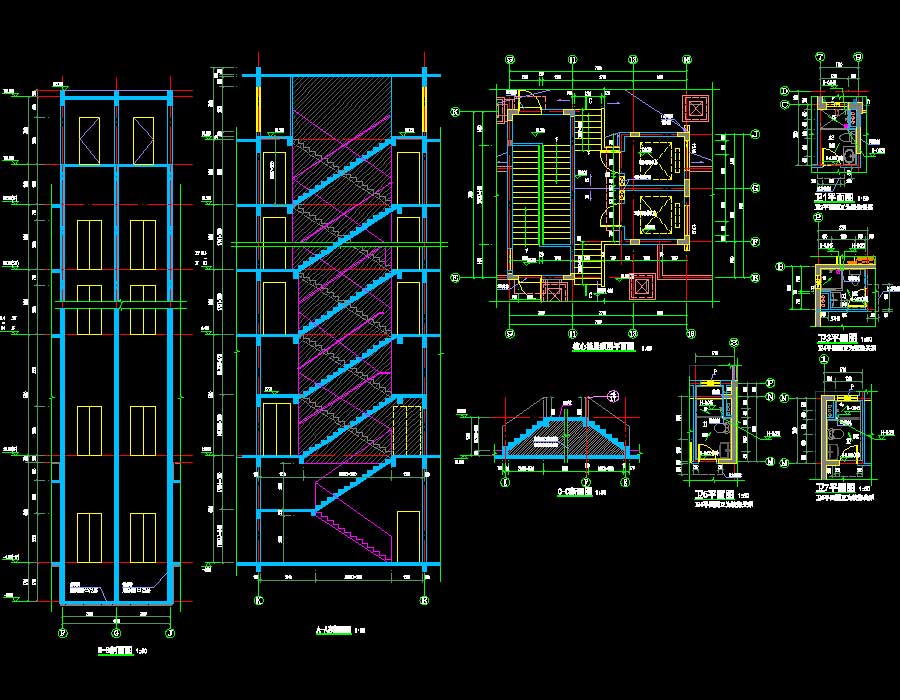

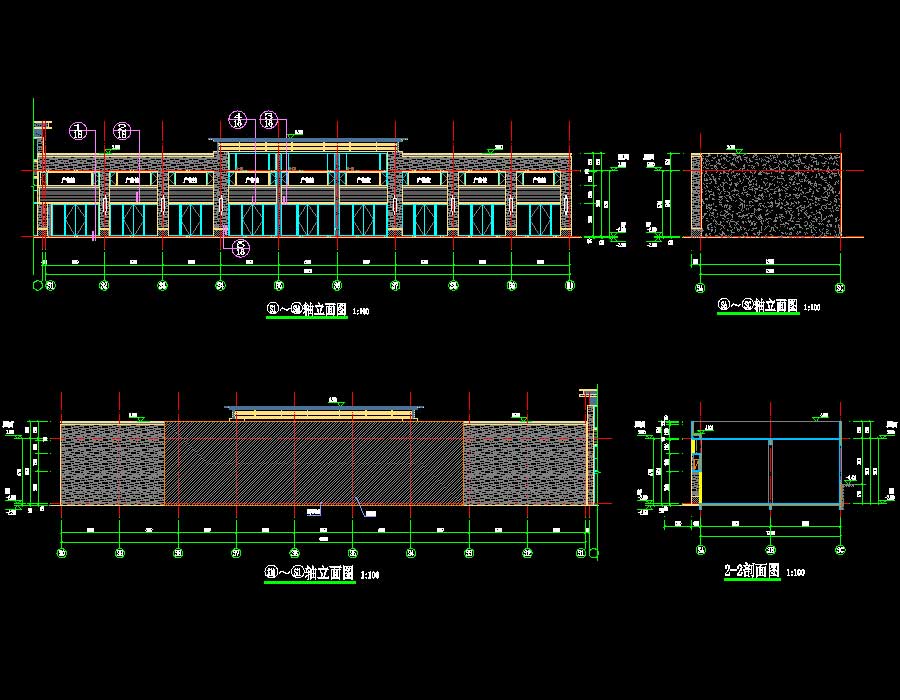

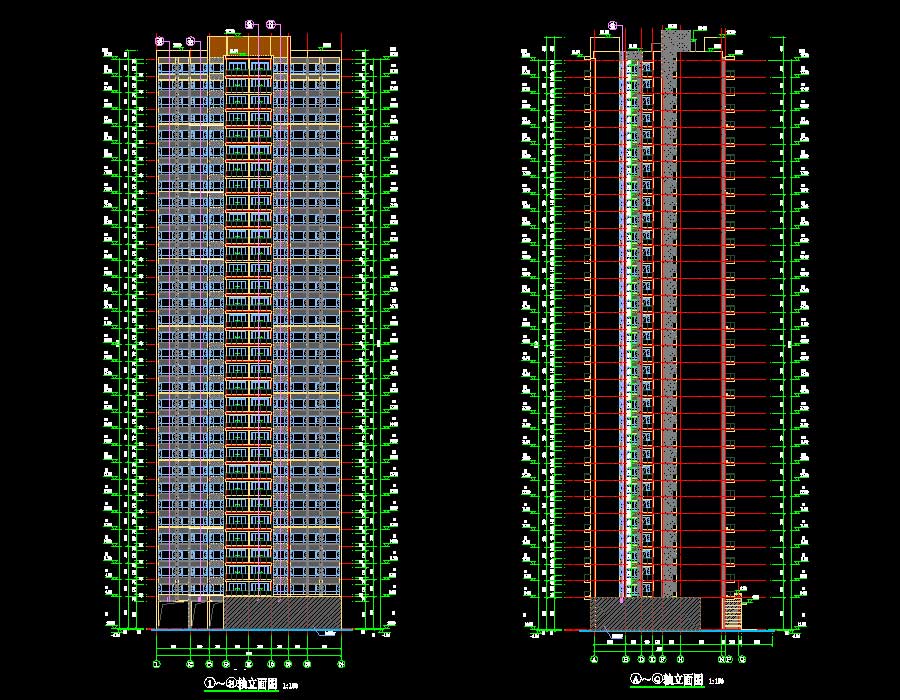

说明:该工程为某财富港中心二期、三期住宅区多栋商业、住宅及学校建筑、结构、电气、暖通、给排水专业施工图,其中29#、30#、37#、26#、27#、28#、38#、39#、52#、53#楼,地上34层,高98.6米;31#、32#楼,地上33层,高98.2米;33#、34#楼,地上29层,高87.2米;35#、36#、40#、41#楼,地上29层,高86.6米;42#、43#、44#、45#、46#、47#、48#、49#楼,地上28层,高83.7米;小学,建筑面积8063平方米,地上5层,班级数:24班;幼儿园,建筑面积8063平方米,地上3层,班级数:18班,30人/班;2号车库,建筑面积31005平方米,地下1层,停车数量:小型车983辆;3号地下车库,建筑面积58467平方米,地下2层,停车数量:小型车2006辆。图纸内容含:建筑专业,建筑设计总说明、建筑平面图、立面图、剖面图、楼梯、卫生间大样图、墙身、门窗大样图、外墙材料表、地下车库建筑设计总说明、防火分区示意图、组合平面图、顶板平面图、平面图、坡道详图、节点大样、穿墙群管大样图;结构专业,结构设计总说明、冲孔桩基础平面布置图、冲(钻)孔灌注桩大样及桩表、承台配筋大样图、底板梁板平面配筋图、墙柱平面定位图、墙柱配筋大样图、板配筋平面图、梁配筋平面图、楼梯配筋大样图、节点大样、结构拉缝平面图;电气专业,电气设计总说明、电气设计总说明(节能专篇)灯具安装、线缆敷设国标符号及穿管槽标准、塑料电线导管在墙体或现浇楼板内敷设做法大样图、图例及主要设备材料表、消防电气设计说明、消防电气图例及主要设备材料表、配电干线竖向系统图、有线电视、FTTH电话、网络及可视对讲系统图、视频安防监控、电梯运行状态监控、消防系统图、配电箱系统图、电井大样图、拉线井做法大样图、强电干线平面图、照明平面图、弱电平面图、火灾自动报警平面图、应急照明平面图、电气平面图、电梯前室电气综合定位平面图、电气火灾监控系统说明、接线示意图、防雷设计说明、防雷接地做法大样图、总等电位及局部等电位连结做法大样图、金属门等等及暖通、给排水专业、道路、规划、市政管网施工图、部分住宅装修电气、空调、给排水、土建施工图、计算书、部分方案设计效果图等等。(缺:38#、39#住宅楼及地下车库结构施工图等)
