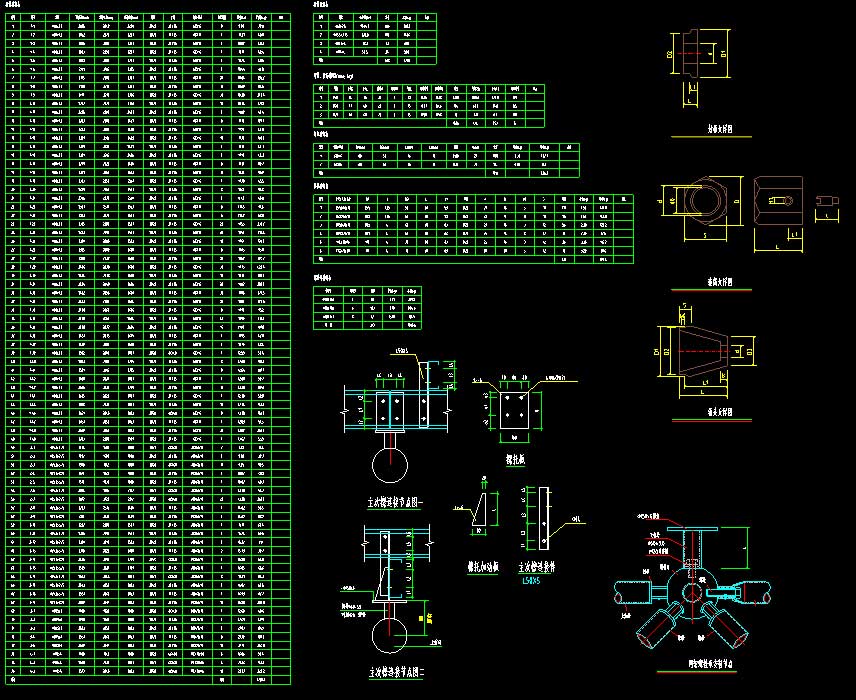

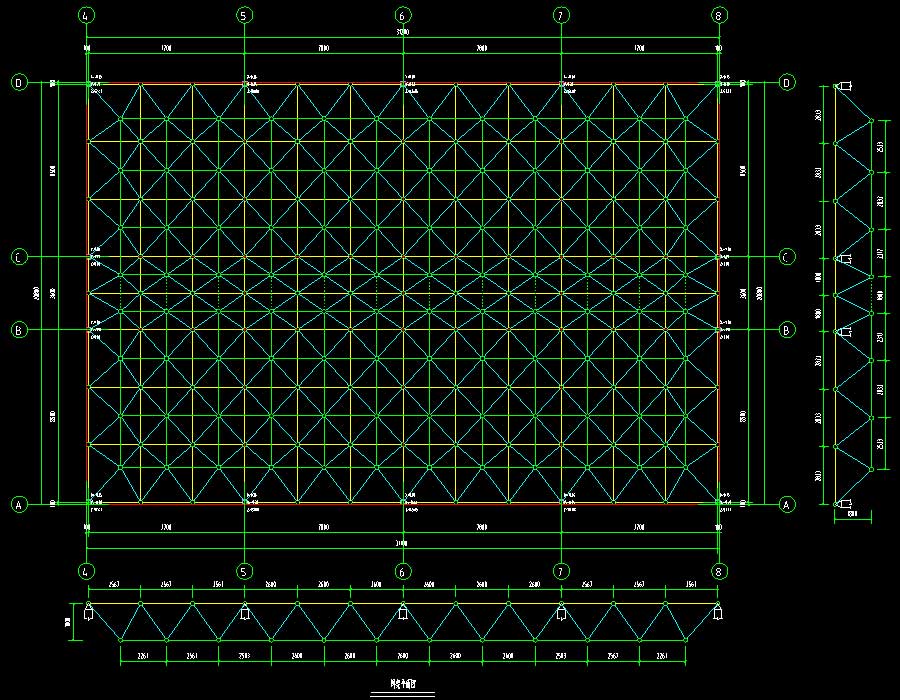

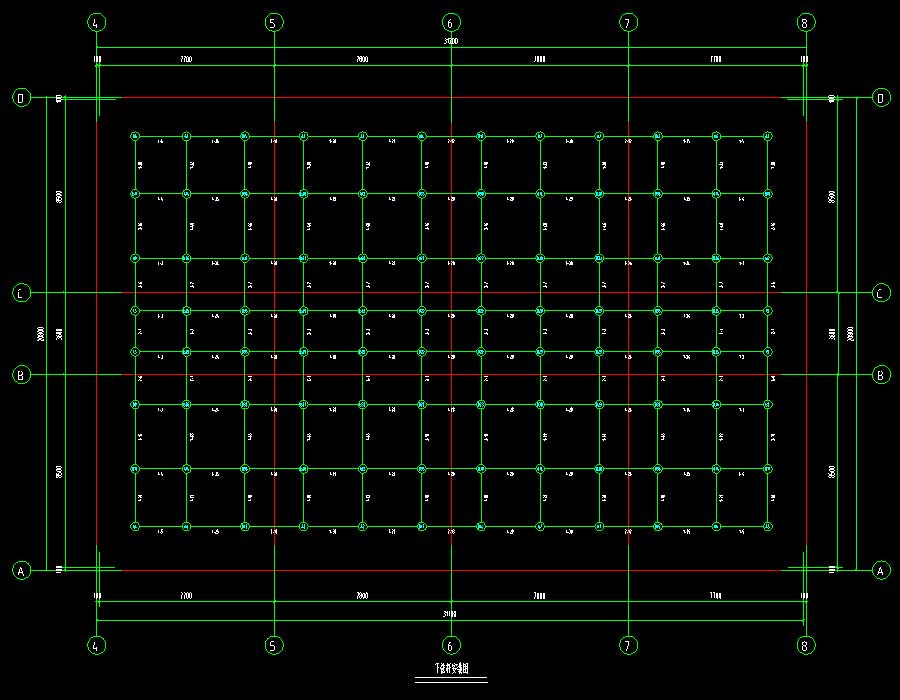

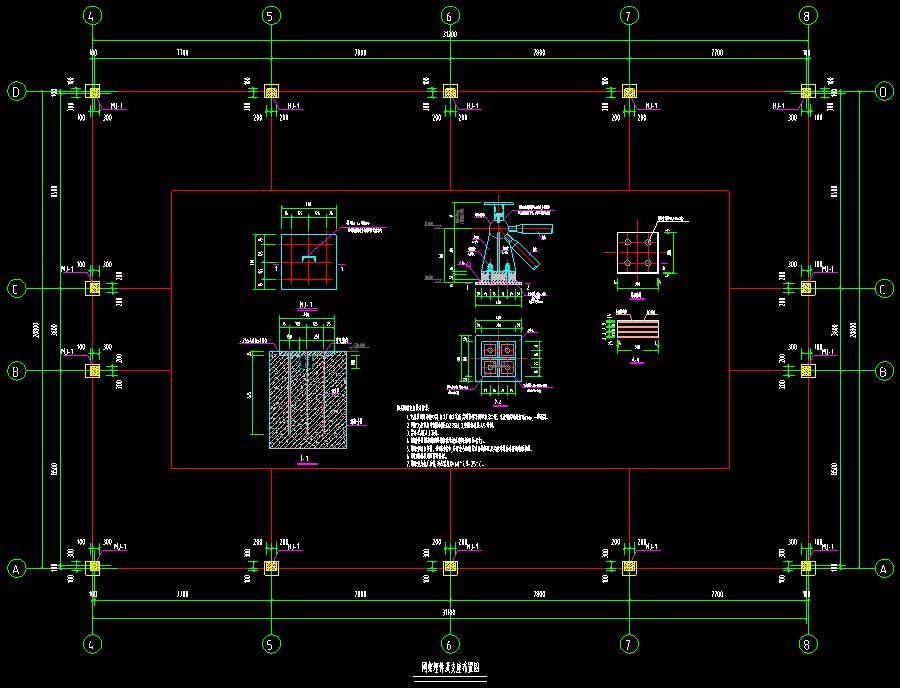

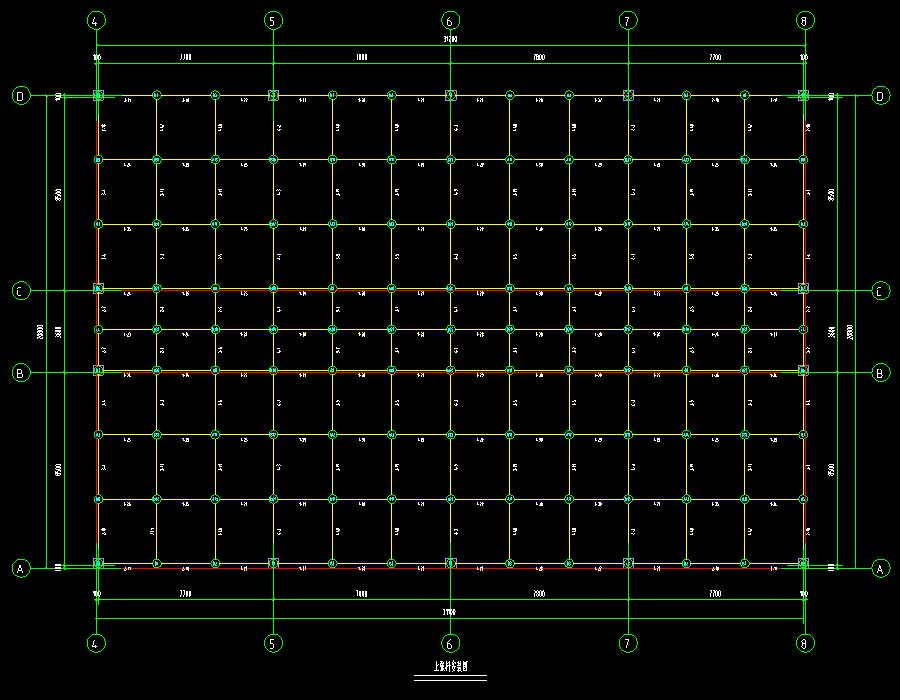

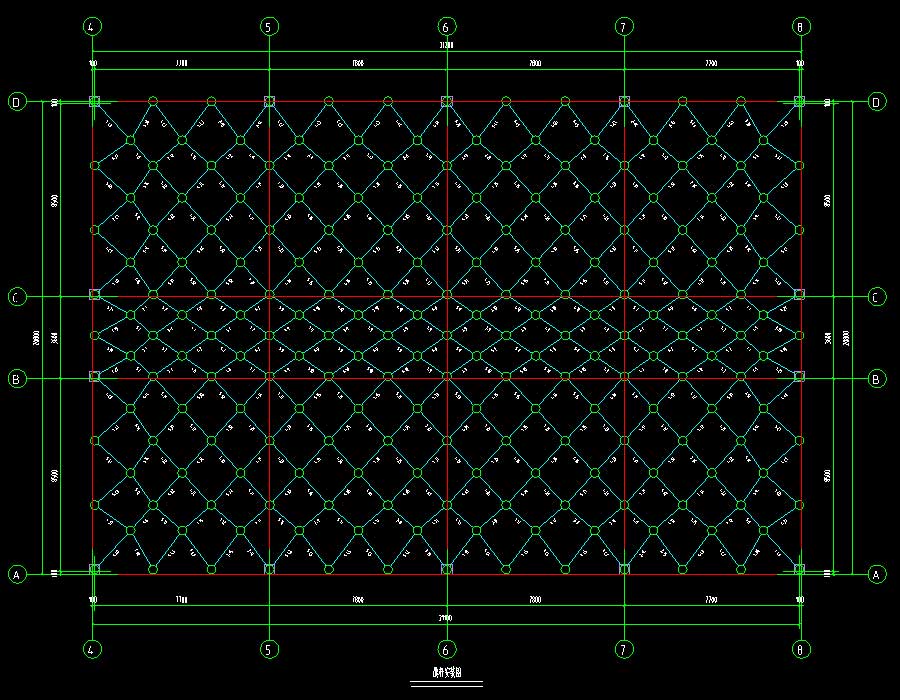

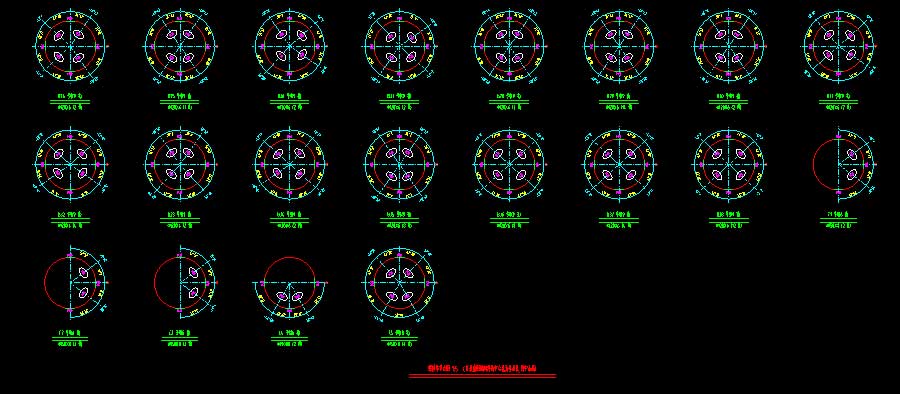

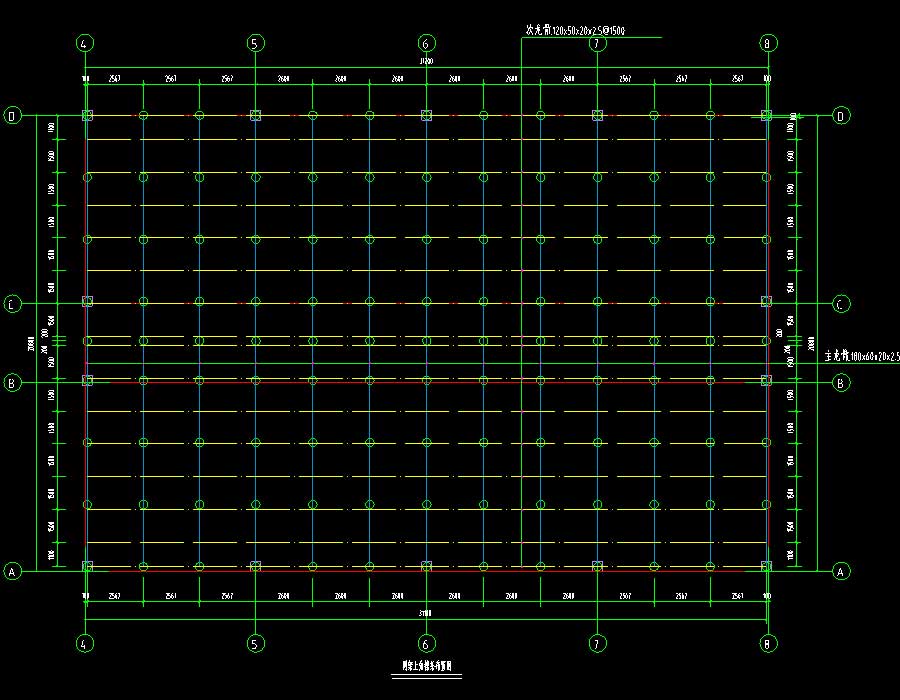

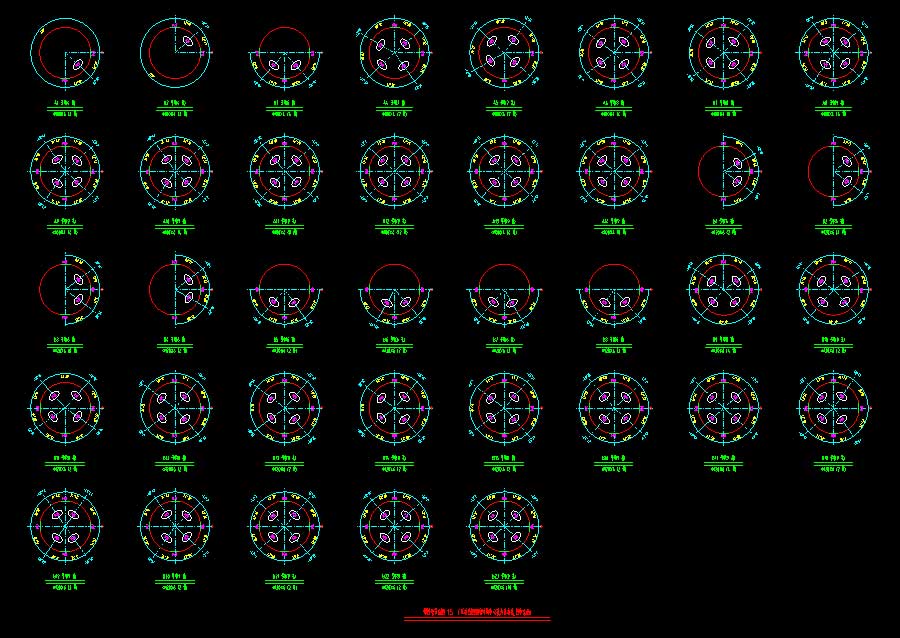

说明:某网架结构施工图,本网架结构采用螺栓球节点形式,正放四角锥体系,下弦周边支撑。图示尺寸均为平面投影尺寸,网架找坡形式为上弦小立柱找坡。本工程建筑抗震设防类别为乙类,抗震设防烈度为7度(第一组),设计基本加速度为 0.15g,特征周期值为0.40秒。建筑高度为5米,地上层数1层,总建筑面积为700平方米。图纸内容含:网架结构设计说明,网架埋件及支座布置图,网架平面图,上弦杆安装图,下弦杆安装图,腹杆安装图,网架上弦檩条布置图,网架材料表及节点图,螺栓球加工图。
结构类型:网架基础类型:独立抗震烈度:7度抗震风压:0.45kN/㎡雪压:0.35kN/㎡建筑面积:700㎡建筑高度:5m地上层数:1层地下层数:高度类别:低层图纸深度:施工项目地址:山东省设计时间:2019
