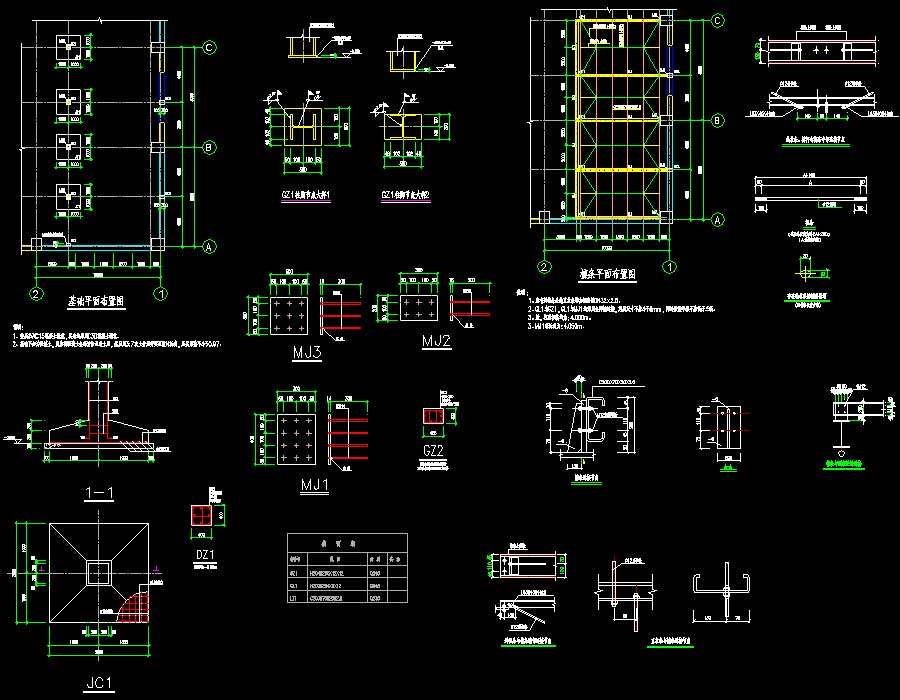

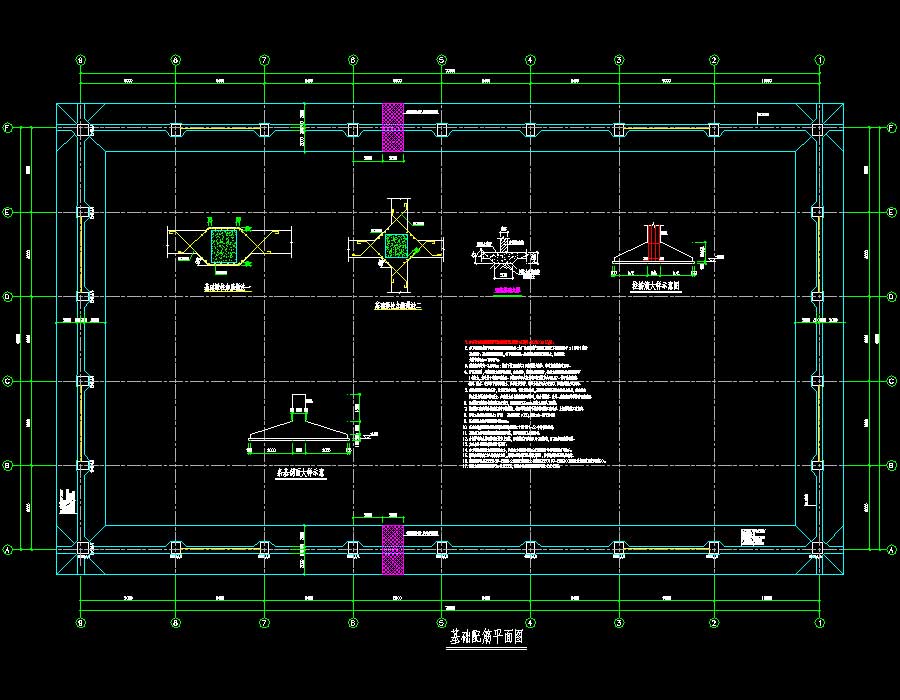

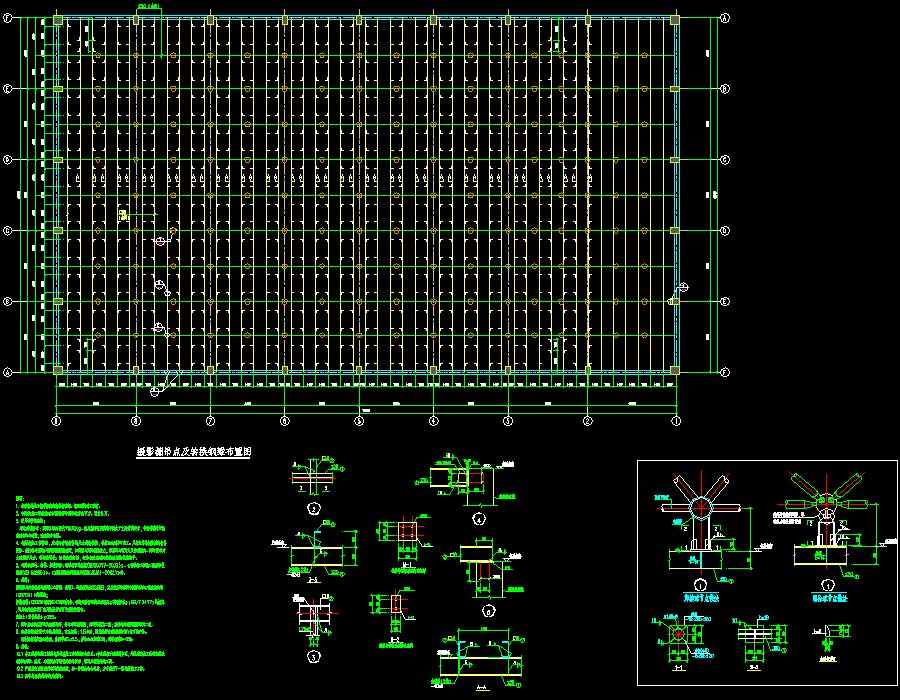

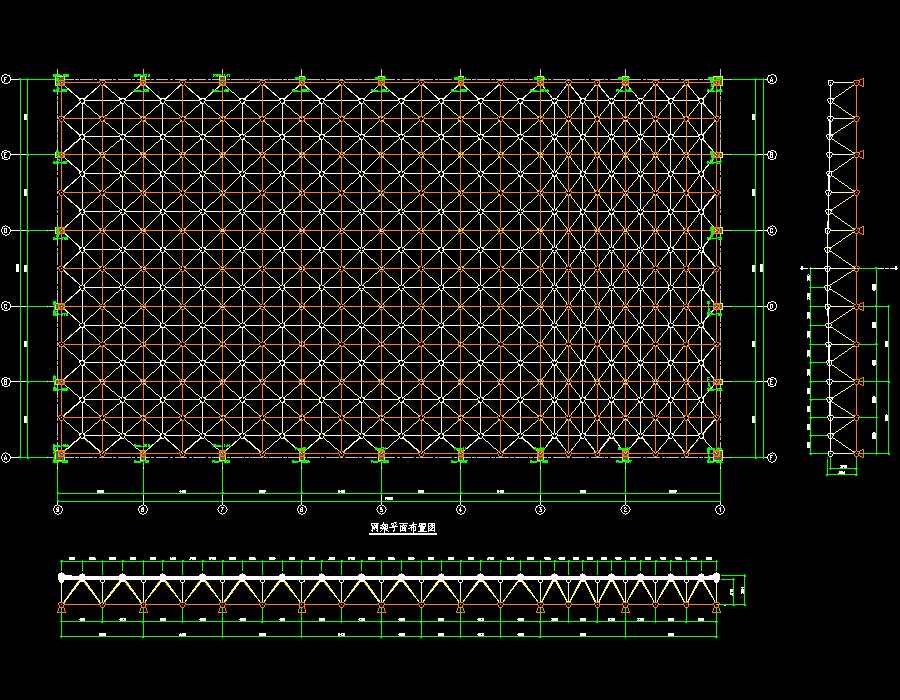

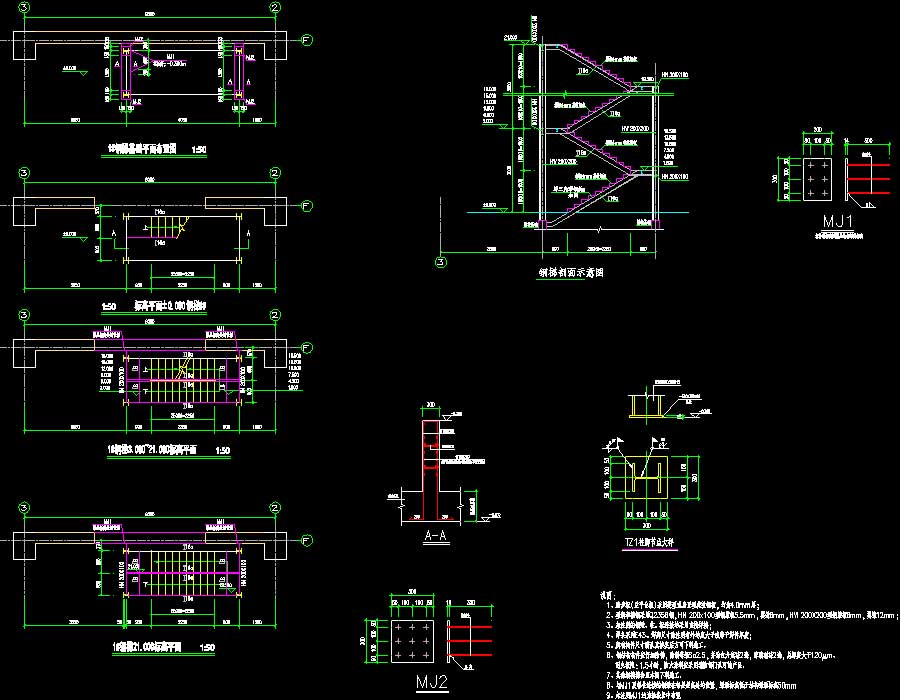

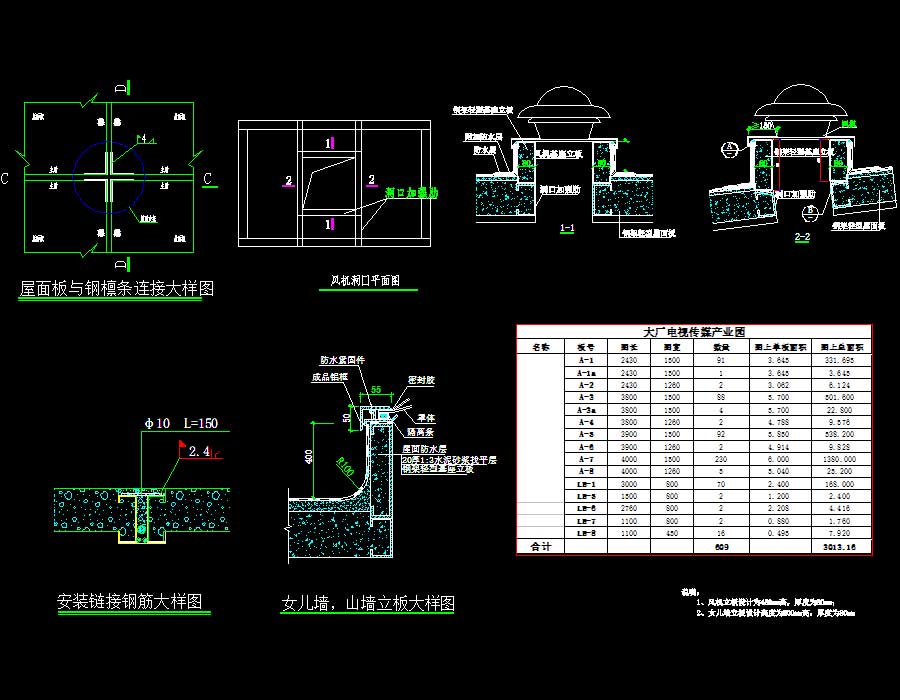

说明:本工程为大厂影视孵化港项目3#影棚结构施工图,影棚主体建筑高度(室外地面至钢网架支撑部位)为24米,结构形式为框剪结构。图纸内容含:结构设计总说明、钢结构设计说明、网架深化设计总说明、网架结构布置图、上弦安装图、下弦安装图、腹杆安装图、材料表、球加工图、支座详图、上弦支托布置图、上弦支托详图、摄影棚吊点及转换钢梁布置图、下弦吊杆布置图、屋面板深化图、钢檩条深化图、节点大样图、网架设计施工图、网架支座、预埋件平面布置图、摄影棚钢马道平面图、钢梯结构图、首层配电室轻钢结构、框架梁配筋平面图、基础配筋平面图、柱配筋平面图。
结构类型:框剪基础类型:抗震烈度:8度抗震风压:0.45kN/㎡雪压:0.4kN/㎡建筑面积:建筑高度:24m地上层数:地下层数:高度类别:多层图纸深度:施工项目地址:河北省设计时间:2016
