建标库图纸模型 > 多类专业 > 办公 > 某地块多栋超高层办公楼全专业施工图3713100513
<< 返回列表
某地块多栋超高层办公楼全专业施工图3713100513文件大小:1.44G推荐人:梅伊图纸张数:673张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:89006.44,31349.73,24193.56,8214.83,40225.43㎡地上层数:63,50,38,15,3层建筑高度:248.3,191.4,148.1,64.1,22m地下层数:3层高度类别:超高层图纸深度:施工项目地址:广东省设计时间:2019建筑风格:现代效果图:无

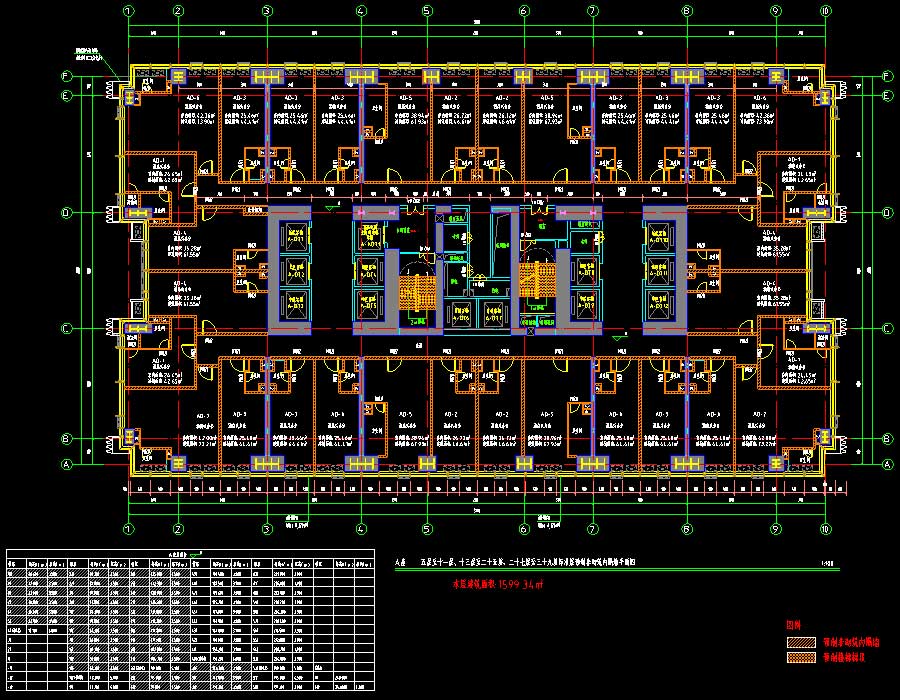

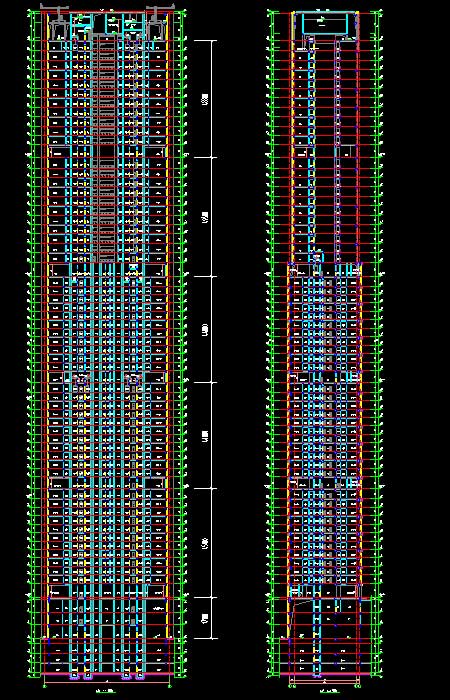

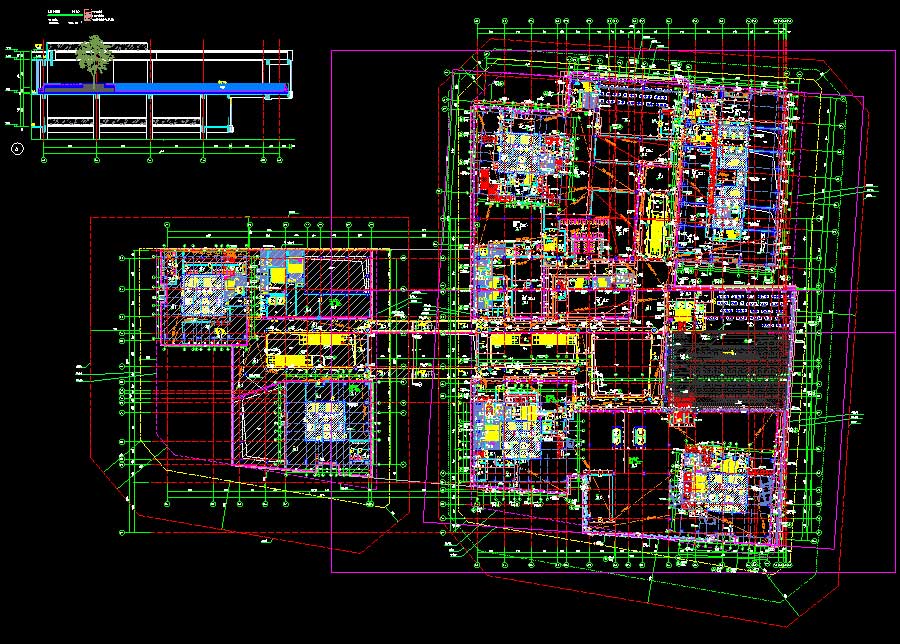

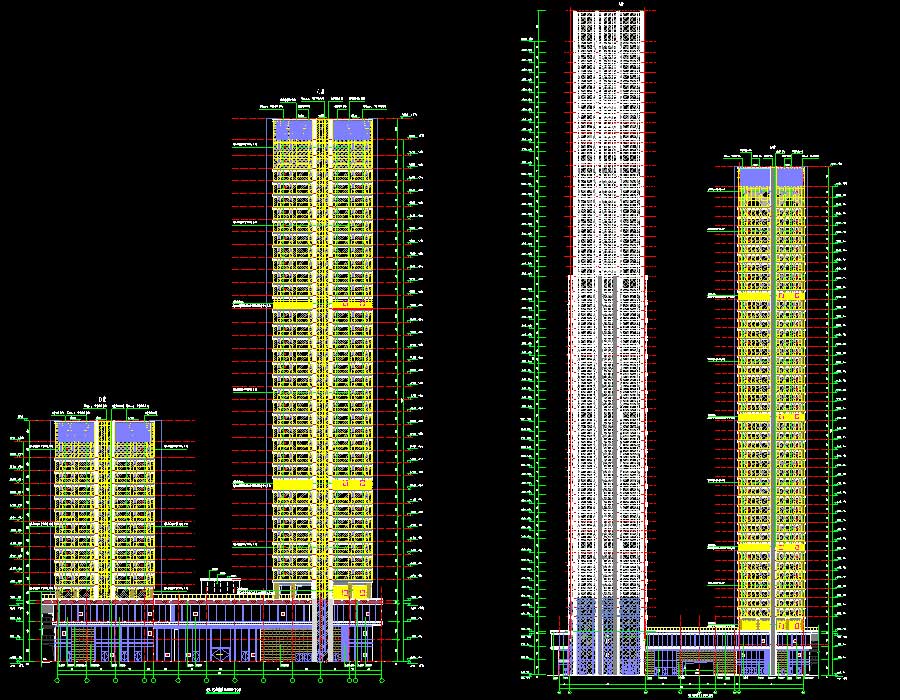

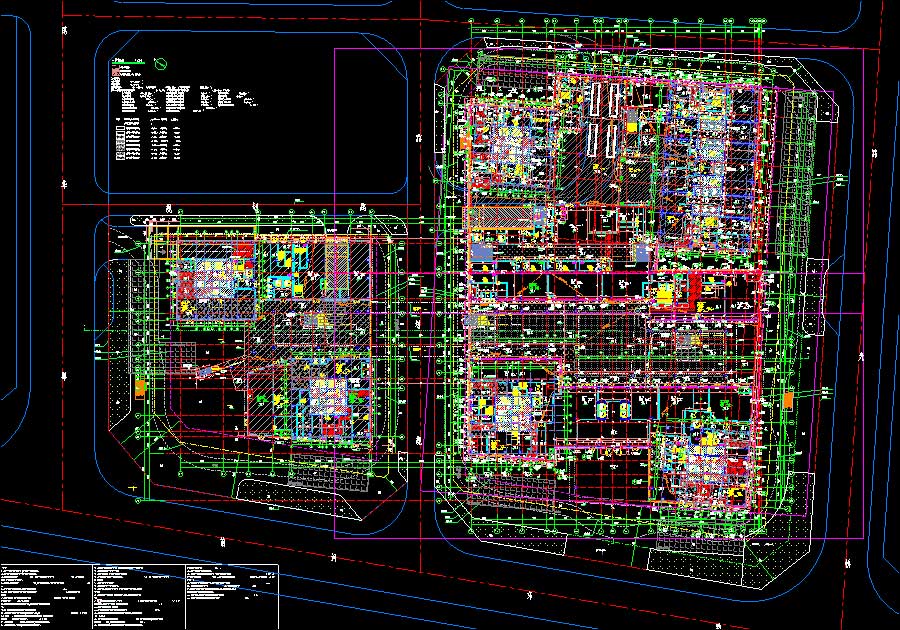

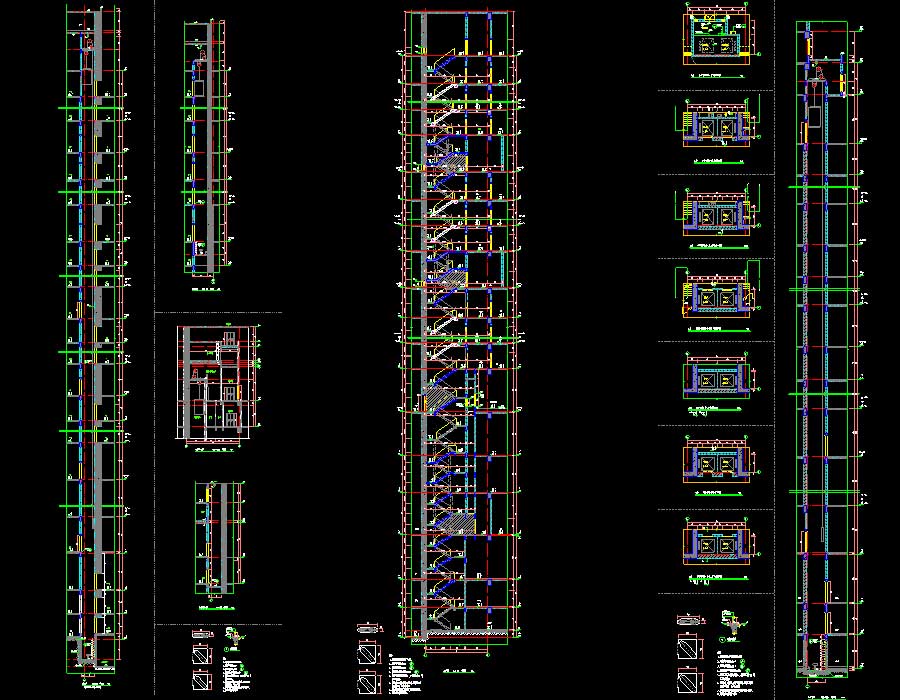

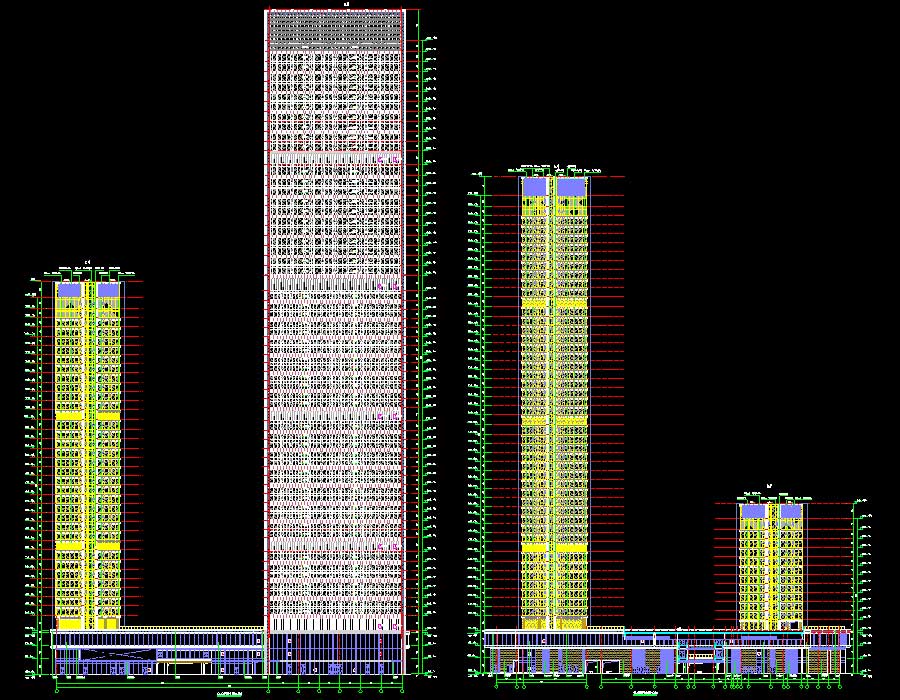

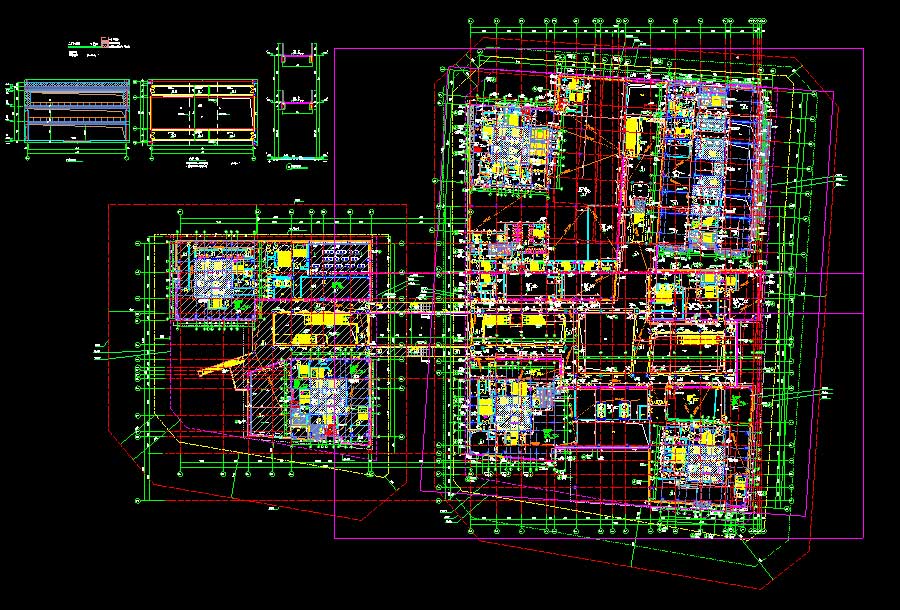

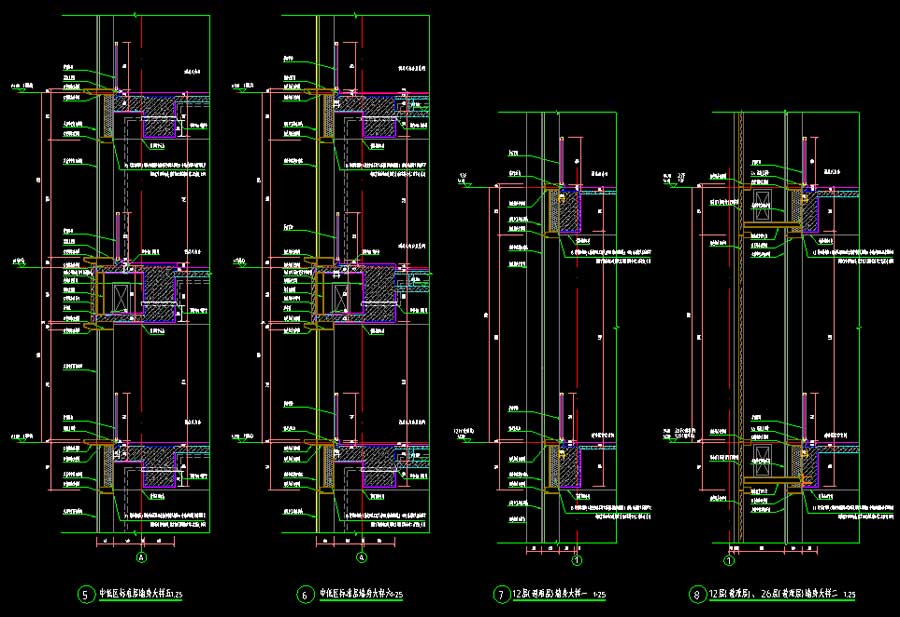

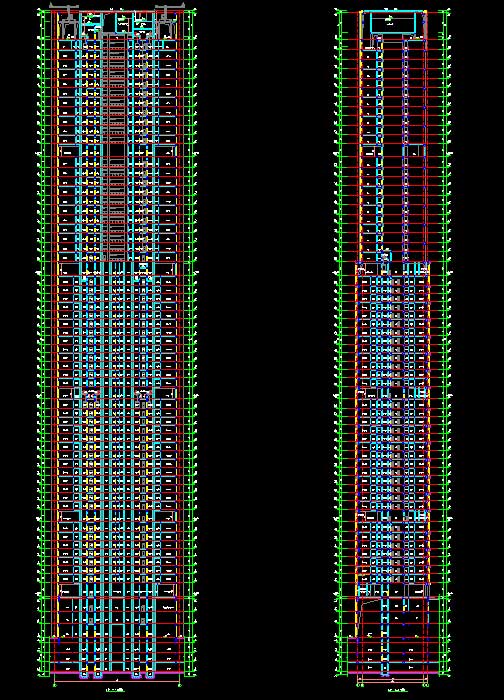

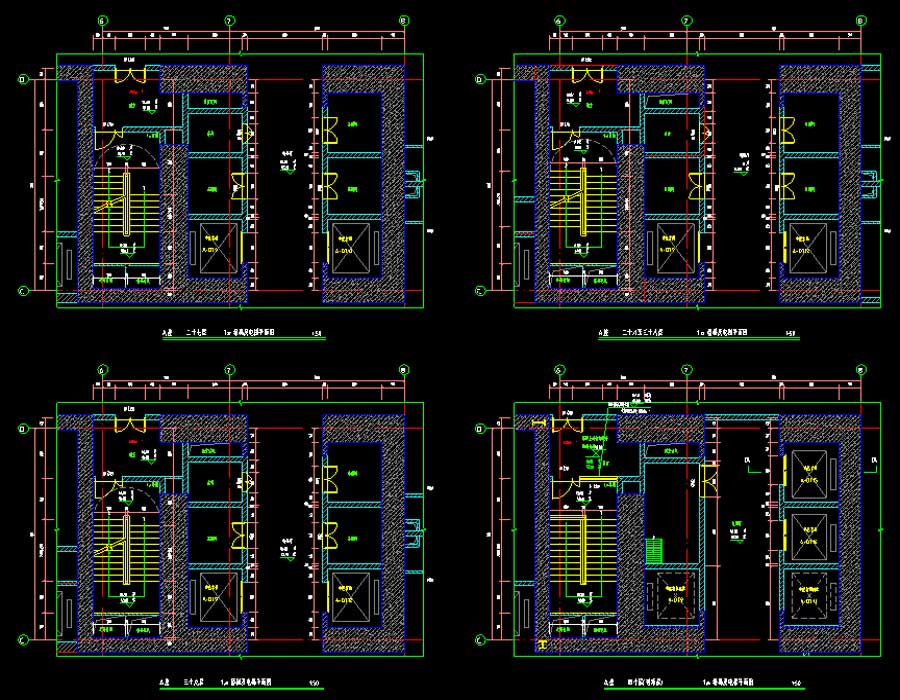

说明:某地块A-D栋超高层办公楼全专业施工图(含节能计算书、节能设计报告),包括裙房及地下室。抗震设防烈度为7度,主要结构形式为A-D座框筒结构,裙房及地下室为框架结构。其中,地下室共三层,功能为汽车库及设备用房,建筑面积77309.29平方米;裙房共三层,功能为商业及邻里中心,建筑高度22.00米,建筑面积40225.43平方米;A座塔楼63层,建筑高度248.3米,建筑面积89006.44平方米;B座塔楼50层,建筑高度191.40米,建筑面积31349.73平方米;C座塔楼38层,建筑高度148.1米,建筑面积24193.56平方米;D座塔楼15层,建筑高度64.1米,建筑面积8214.83平方米。图纸内容含:建筑说明,节能专篇,总平面图,消防总平面图,平立剖面图,通用构造节点详图,防火分区示意图,坡道大样图,楼梯大样图,地下室节点大样,墙身大样,门窗表,门窗表说明,门窗大样,扶梯大样,卫生间大样,楼梯及电梯平面大样,低区电梯、中区电梯、消防电梯、停机坪服务电梯、高区电梯剖面图,穿梭电梯平面大样图,穿梭电梯剖面图,屋面钢结构楼梯大样图,电梯参数及停层表,核心筒大样;给排水说明,给排水总平面图,给水系统原理图,消火栓系统原理图,喷淋系统原理图,污水系统原理图,废水系统原理图,雨水系统原理图,空调冷凝水系统原理图,给排水平面图,喷淋平面图,生活水泵房大样图,消防水泵房大样图,湿式报警阀间大样图;结构说明,楼梯构造通用图,缓粘结预应力设计说明,板面墙柱定位及配筋图,配筋平面图,楼梯结构图,裙房墙身大样,墙柱配筋图,墙柱布置图,斜柱层节点大样,墙柱与梁节点大样,楼梯大样图,型钢柱脚大样图,型钢柱节点大样图,预制楼梯通用节点图,预制楼梯构件配筋图、模板图,墙身大样图;电气说明,防雷、接地及安全措施设计说明,消防电气专用说明,电气节能及绿色建筑专用说明,低压配电竖向干线图,消防设备电源监控、电气火灾监控系统图,智能消防应急照明疏散指示系统图,防火门监控系统图,火灾自动报警系统图,配电系统图,配电平面图,照明平面图,火灾自动报警平面图,防雷平面图,总等电位、接闪带及引下线联结竖向示意图;暖通说明,空调系统图,空调平面图,通风防排烟平面图,裙房空调布置图等等。专业包括建筑、结构、给排水、电气、采暖通风。
