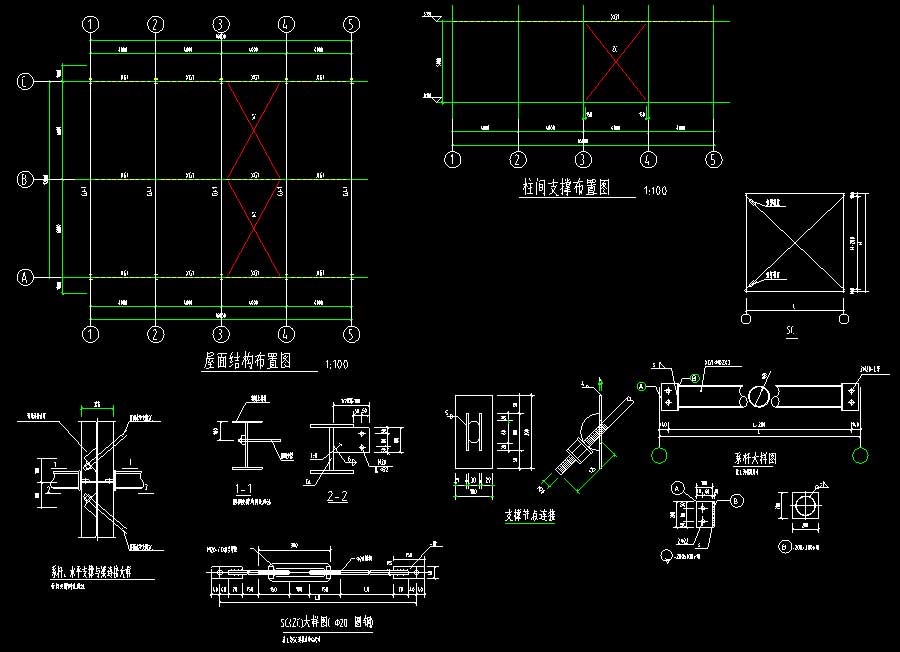

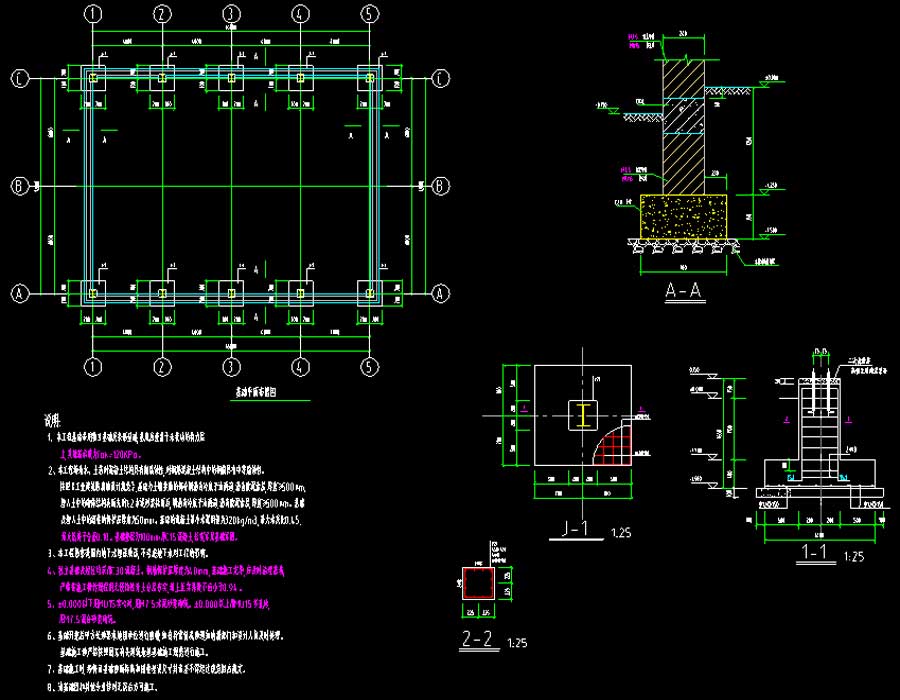

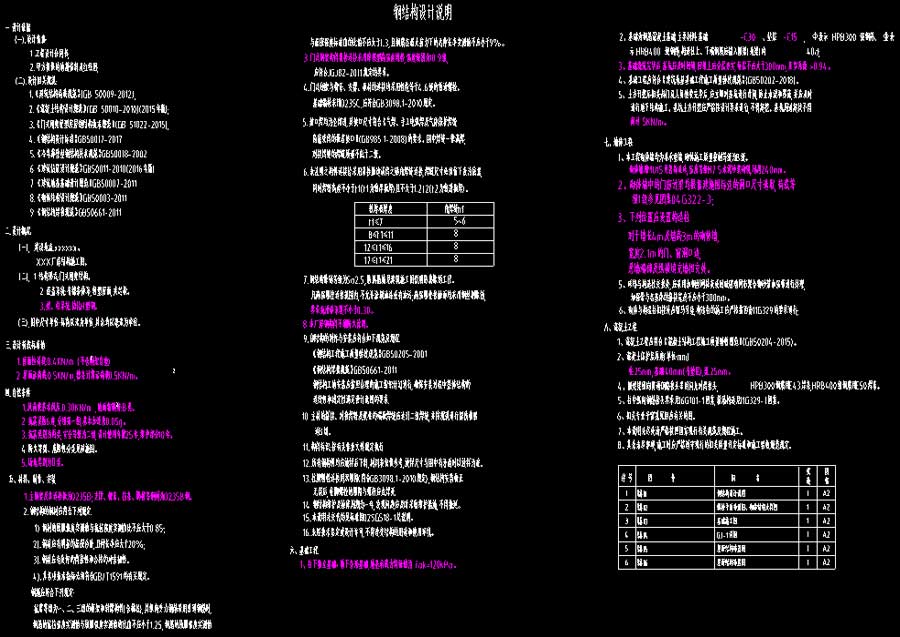

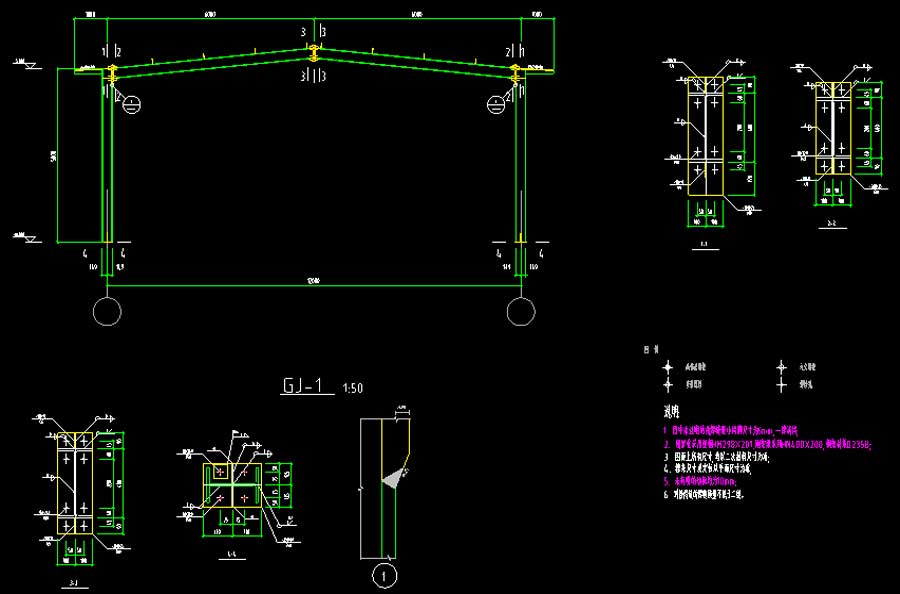

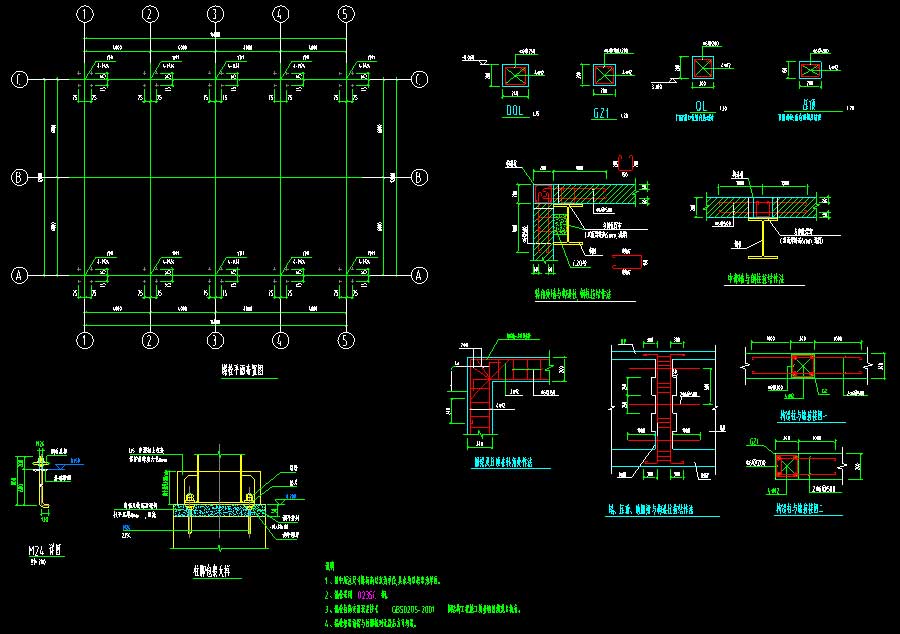

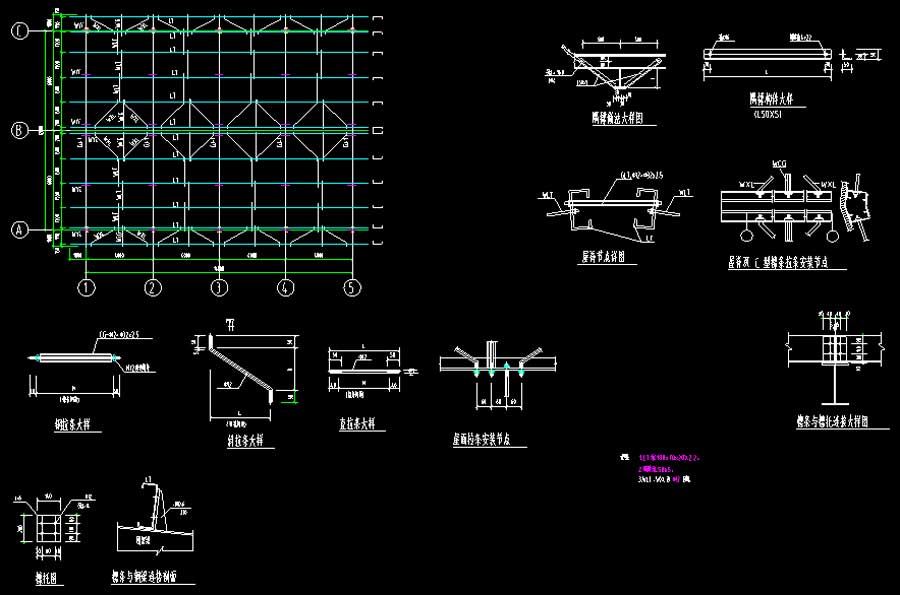

说明:单层低层厂房刚架结构施工图,抗震设防烈度为6度,分组第一组,基本加速度0.05g,抗震类别为丙类,安全等级为二级,设计使用年限25年,维护部分10年。本工程为12米跨门式刚架结构,檐口高度5米,柱距4米,地上层数1层,总建筑面积为192平方米。基础工程为柱下独立基础加墙下条形基础,地基承载力特征值为fak=120kPa。本厂房钢构件不刷防火涂料。图纸内容含:结构说明,螺栓平面布置图,砌体结构大样图,基础施工图,构件详图,屋面结构布置图,柱间支撑布置图。
结构类型:刚架基础类型:条基,独立抗震烈度:6度抗震风压:0.3kN/㎡雪压:建筑面积:192㎡建筑高度:5m地上层数:1层地下层数:高度类别:低层图纸深度:施工项目地址:四川省设计时间:2020
