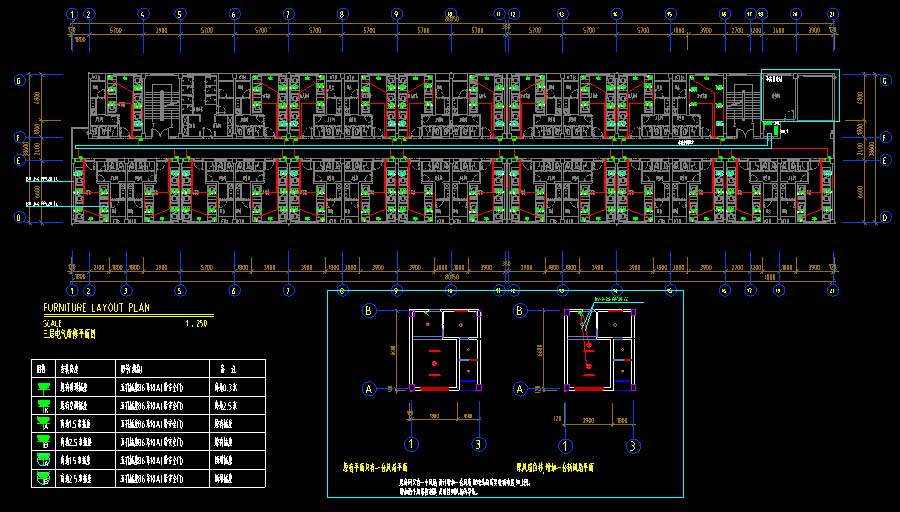

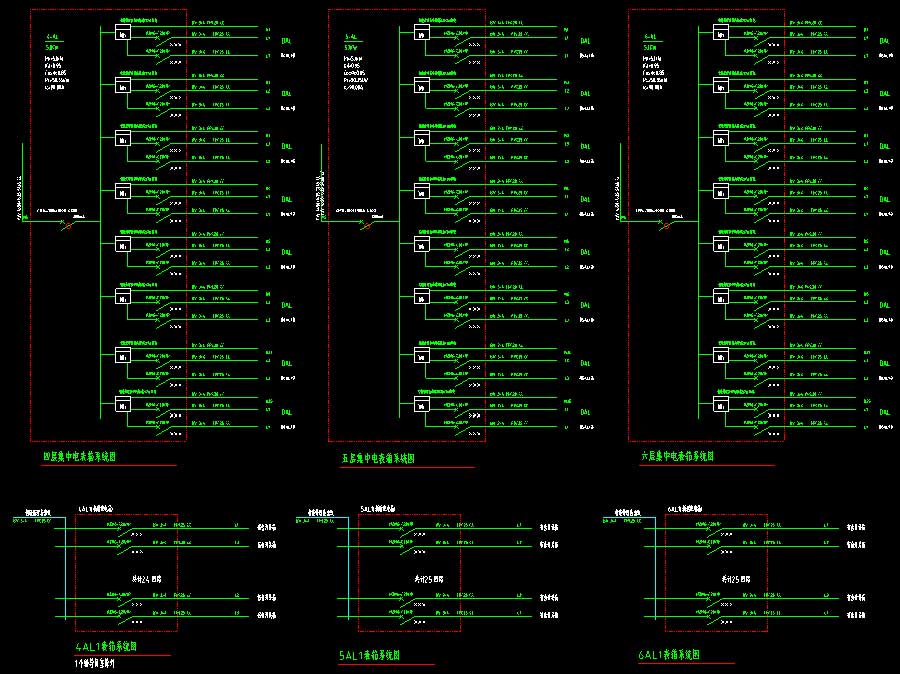

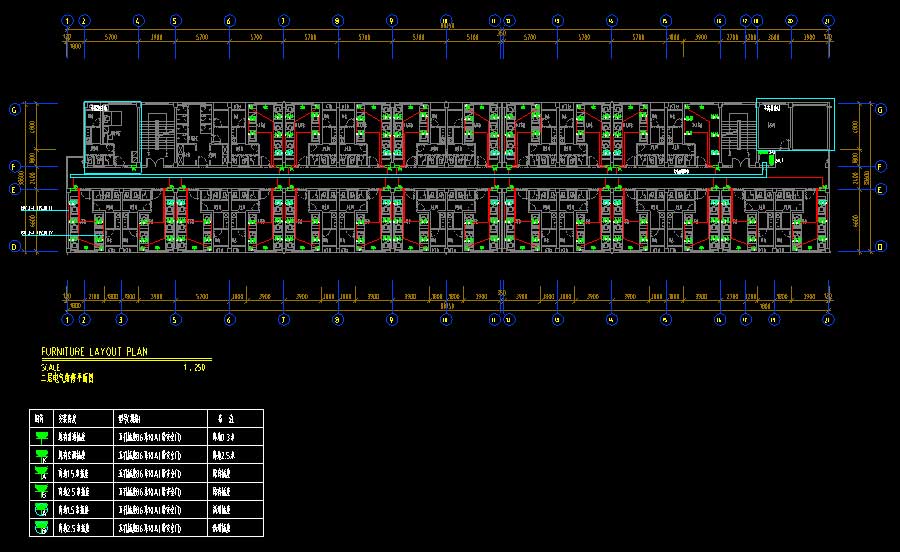

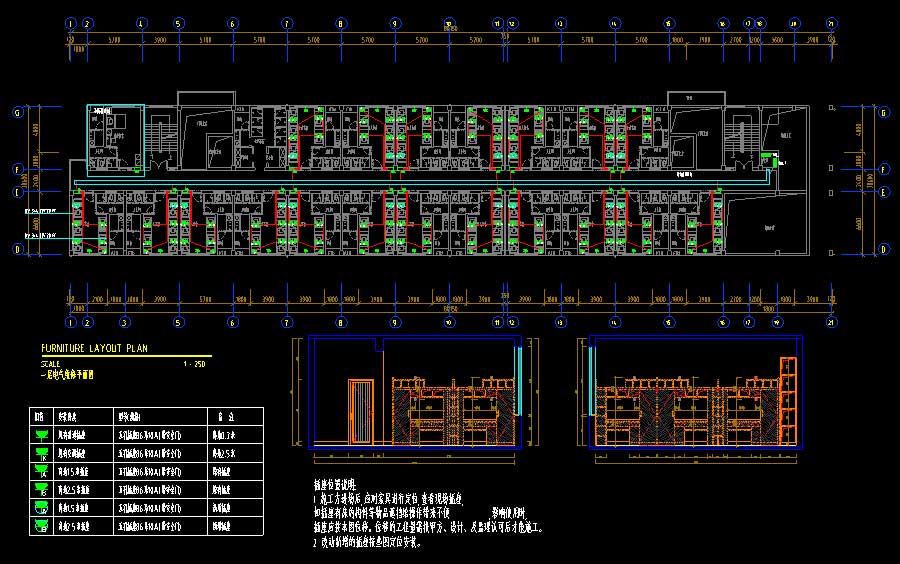

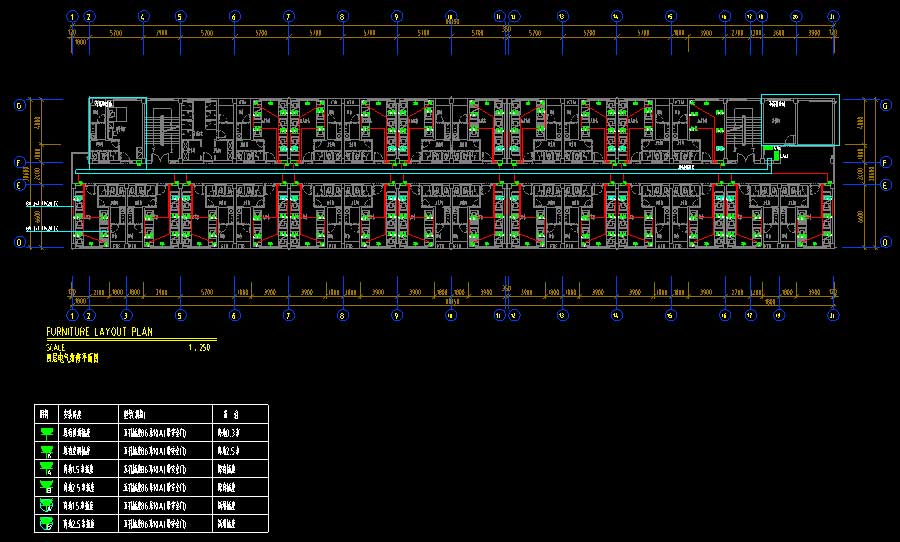

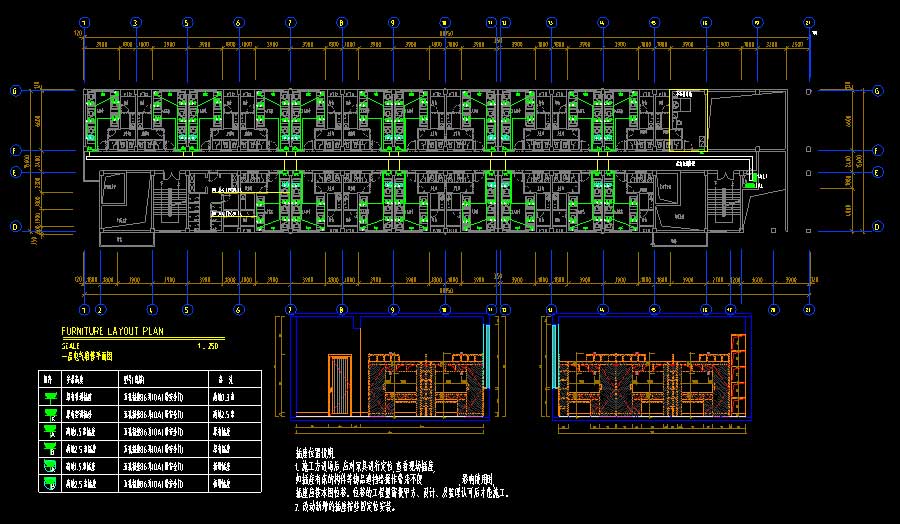

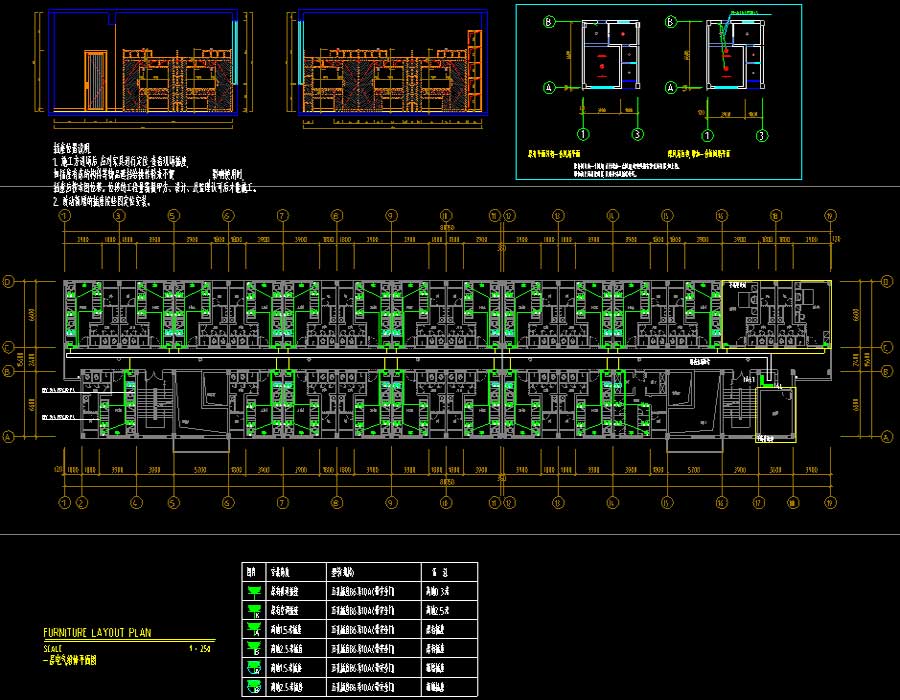

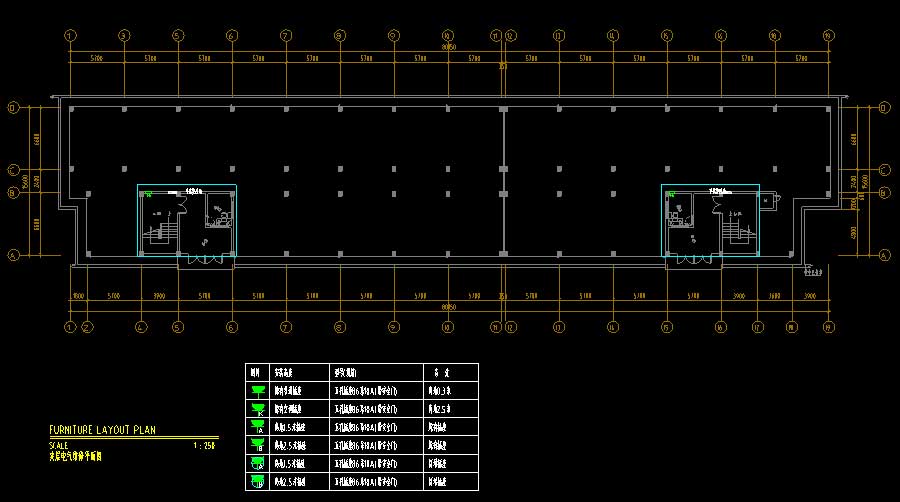

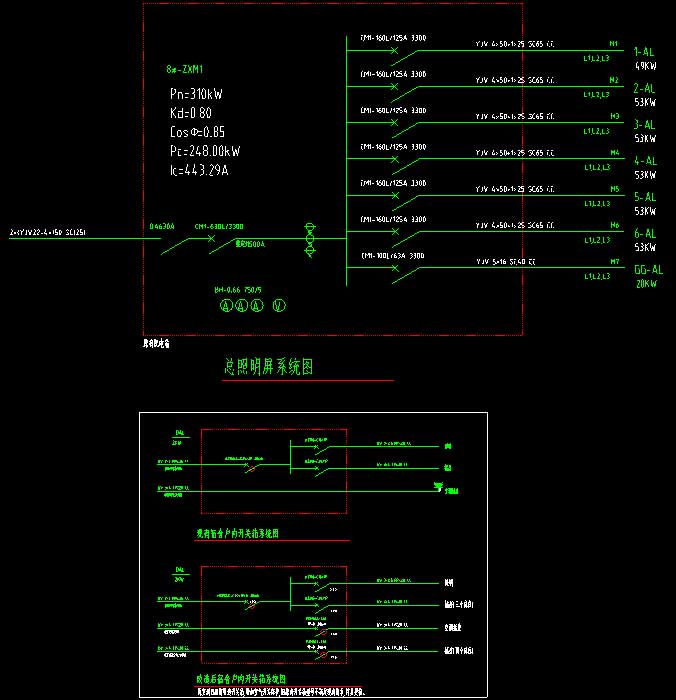

说明:某学院1、3、4、8#学生公寓宿舍楼维修工程电气施工图,地上层数为6层。设计范围:宿舍内插座及动力系统维修,低压配电系统维修。本工程供电负荷均为三级负荷。低压配电采用TN-C-S系统,N线在总配电箱的进线开关前通过总等电位联结线进行重复接地,中性线(N)与保护线(PE)从各总配电箱出线起就必须严格分开,不得混接。要求所有用配电设备不带电金属外壳、穿线钢管、铠装电缆金属外皮及三极插座接地触头等均应与保护线可靠连接。图纸内容含:电气维修设计说明,配电系统图,二层~六层电气维修平面图,夹层电气维修平面图。
建筑面积:地上层数:6,6,6,6层建筑高度:地下层数:高度类别:多层图纸深度:施工项目地址:湖南省设计时间:2016
