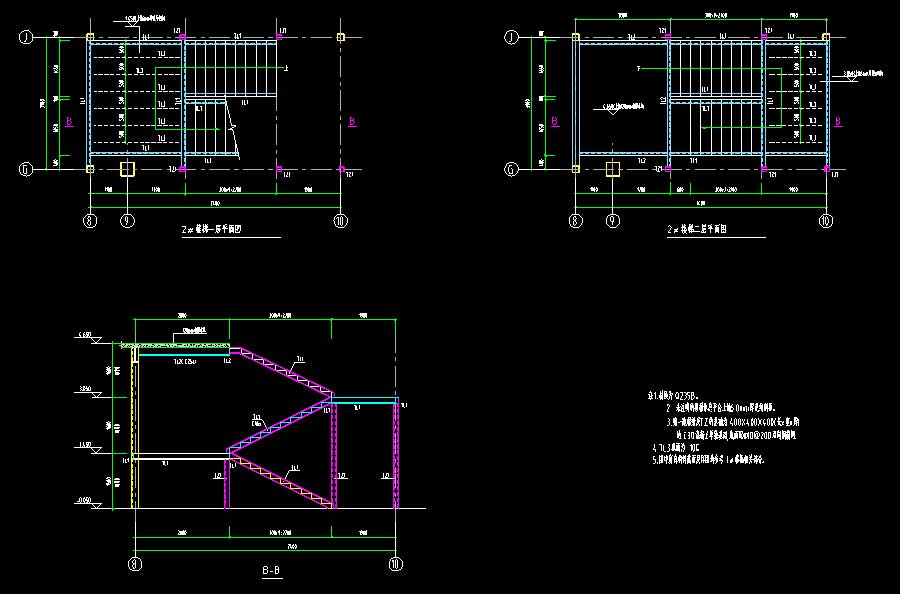

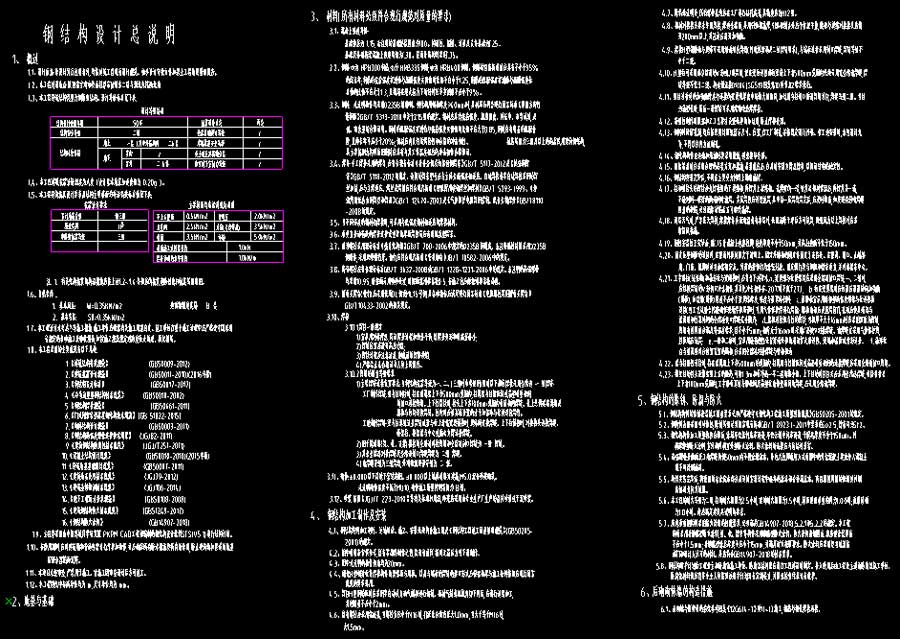

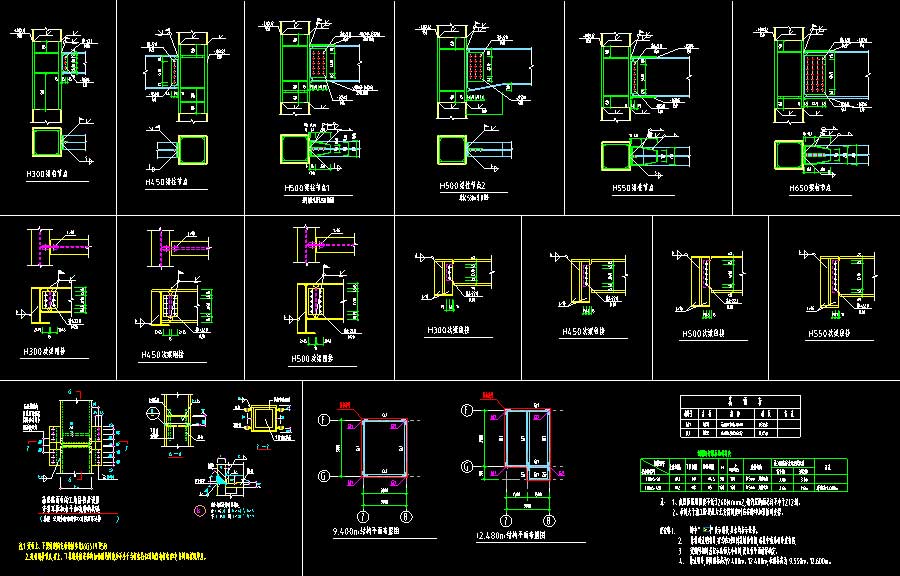

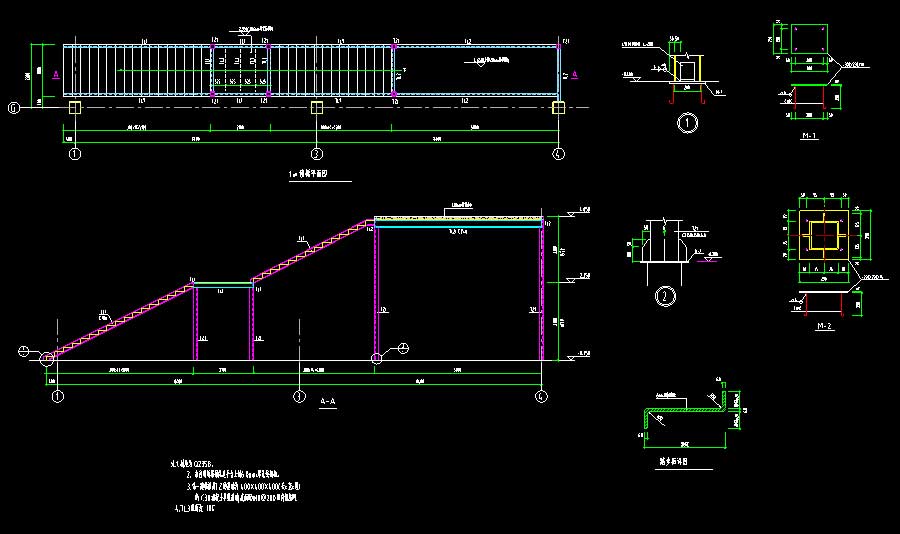

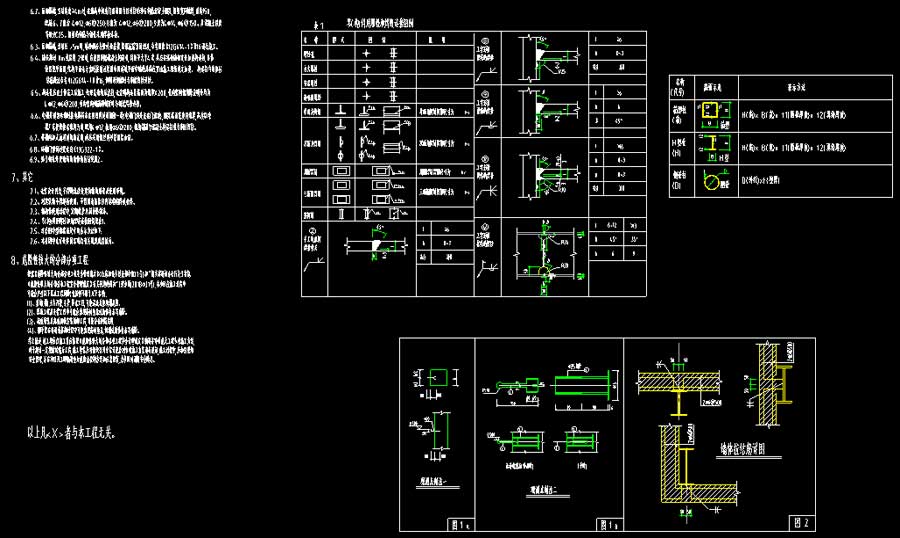

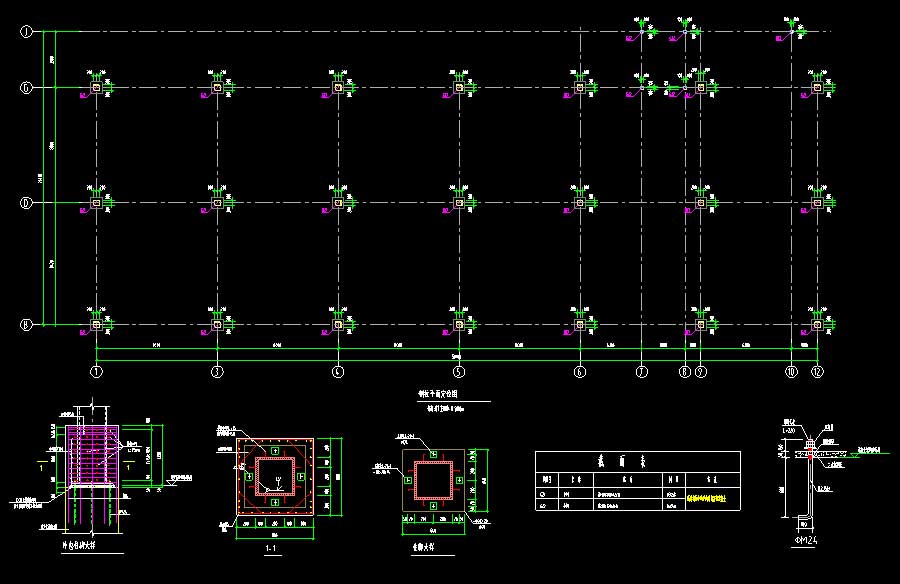

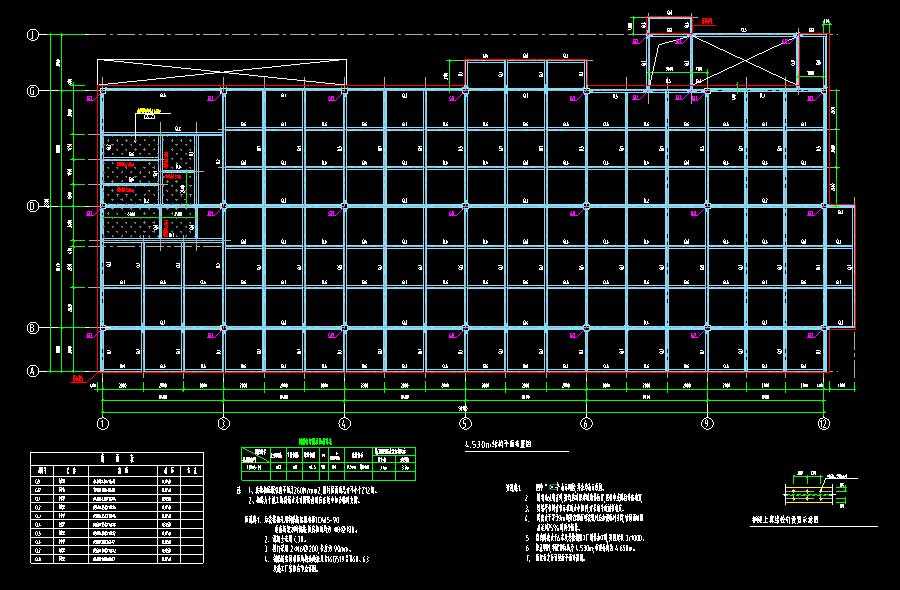

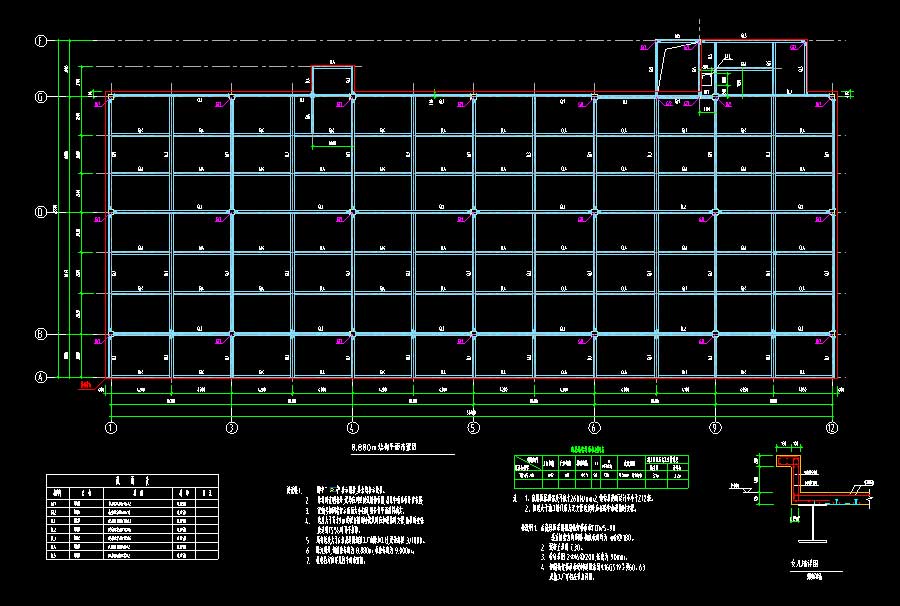

说明:某农贸市场钢结构施工图,结构设计使用年限50年,抗震设防分类为丙类,抗震设防烈度为8度(设计基本地震加速度值为 0.20g ),主要结构形式为钢框架结构,建筑高度为9米,地上层数2层,总建筑面积为2000平方米。图纸内容含:结构说明,钢柱平面定位图,4.530m结构平面布置图,8.880m结构平面布置图,节点详图,楼梯详图。
结构类型:钢结构基础类型:其它抗震烈度:8度抗震风压:0.35kN/㎡雪压:0.35kN/㎡建筑面积:2000㎡建筑高度:9m地上层数:2层地下层数:高度类别:低层图纸深度:施工项目地址:陕西省设计时间:2020
