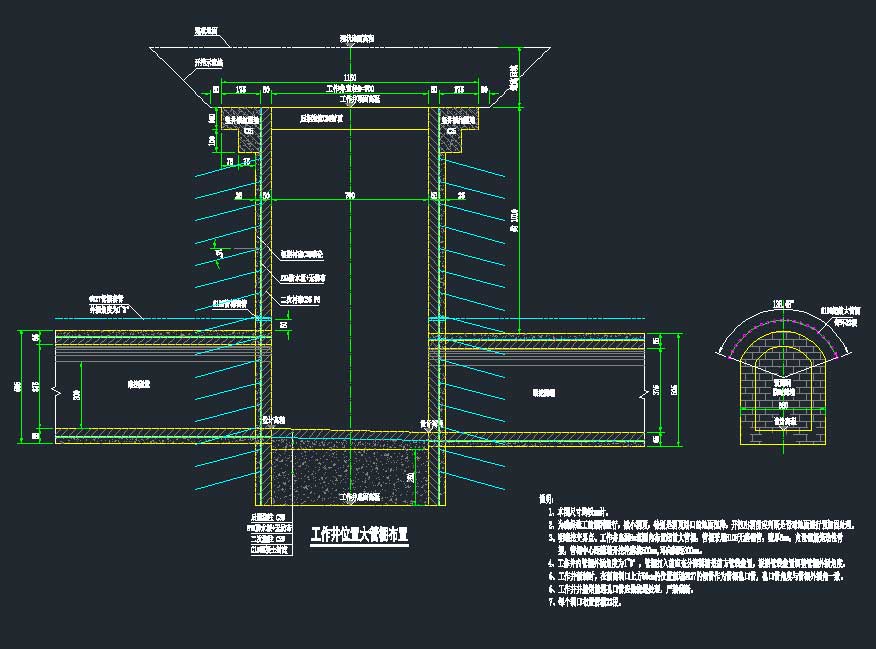

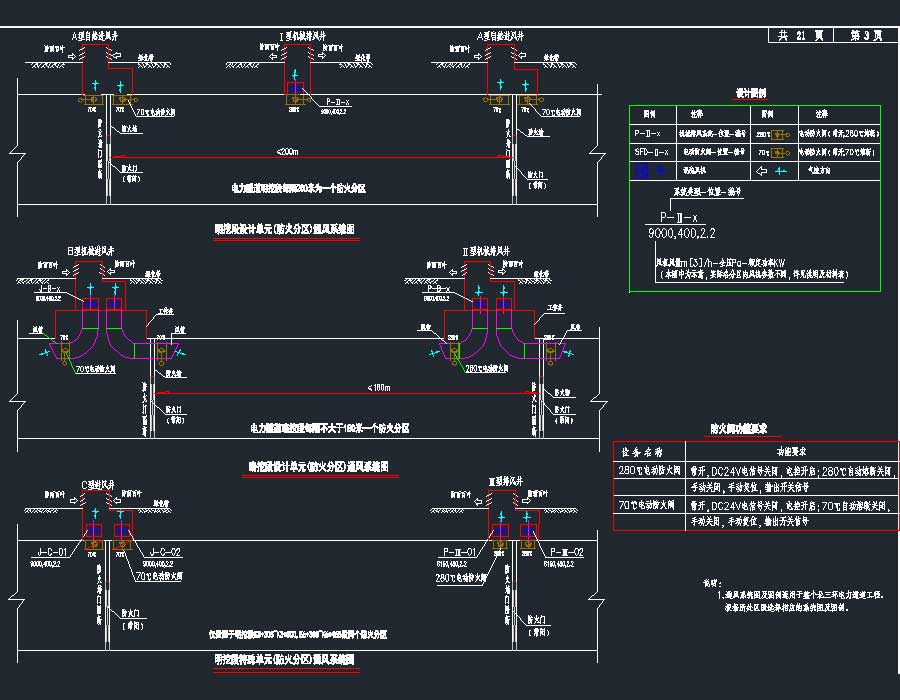

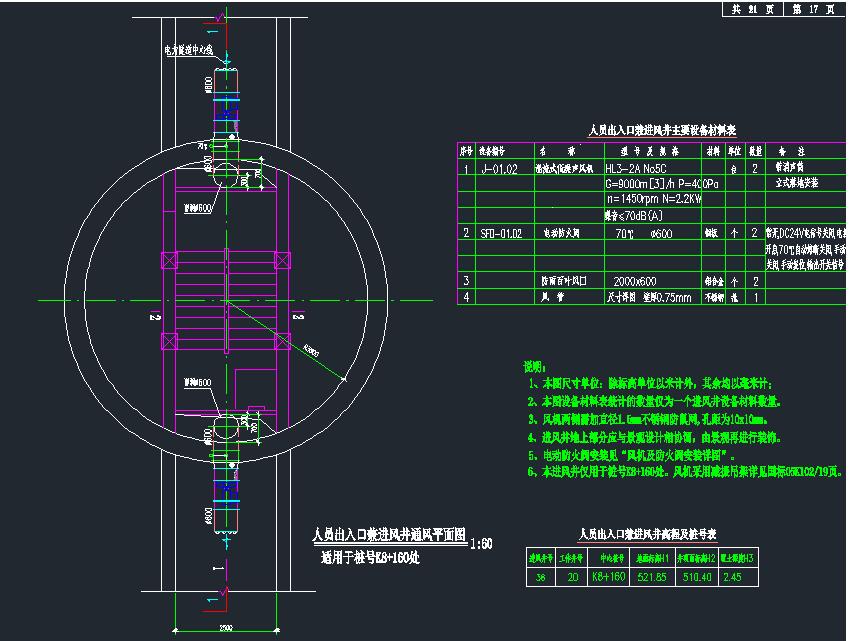

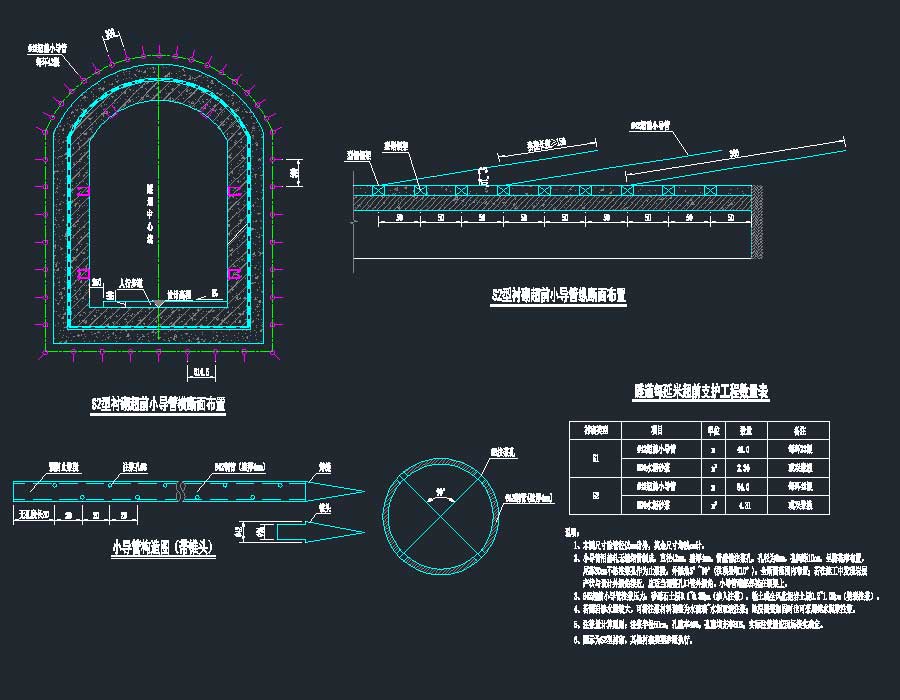

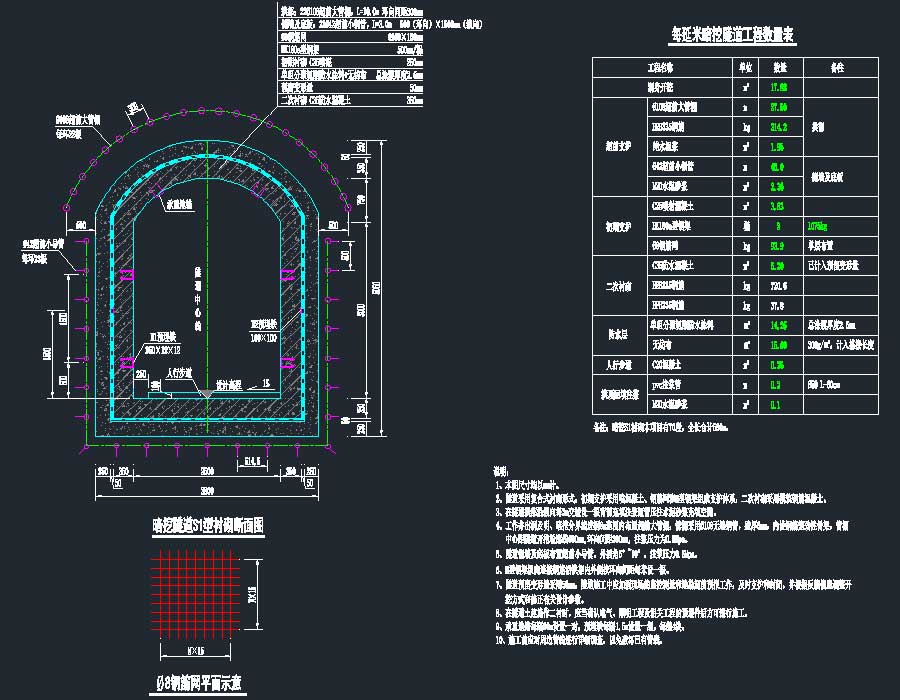

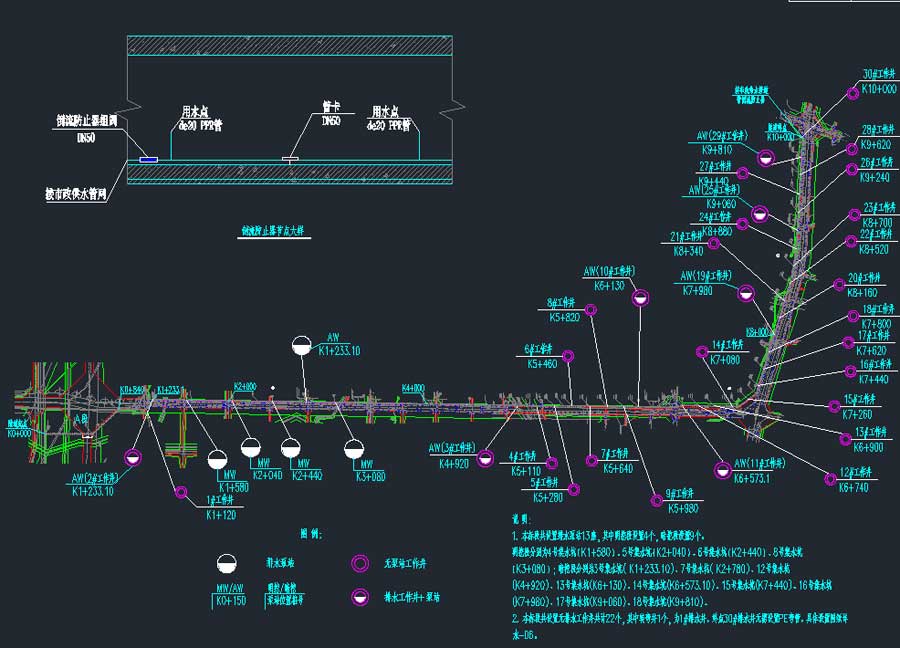

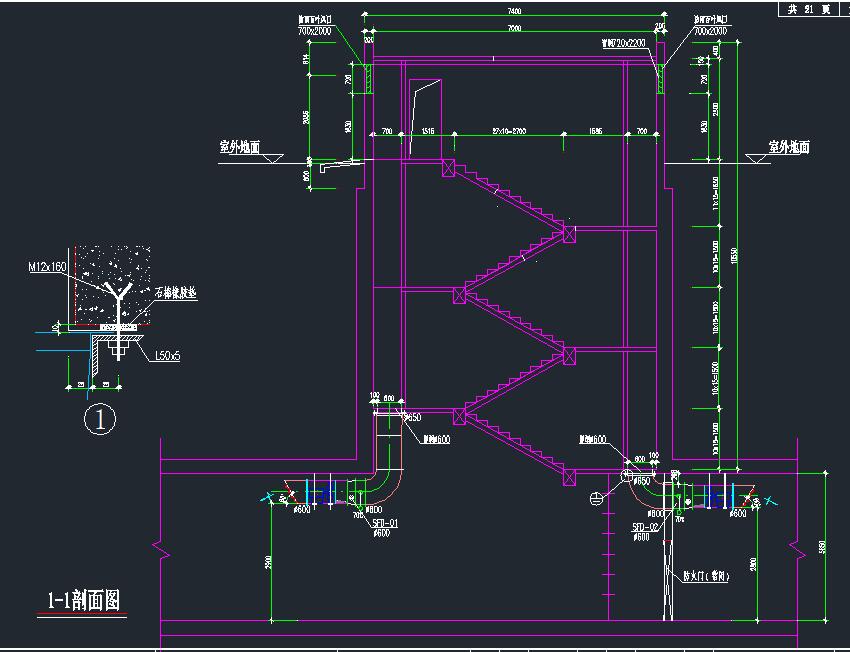

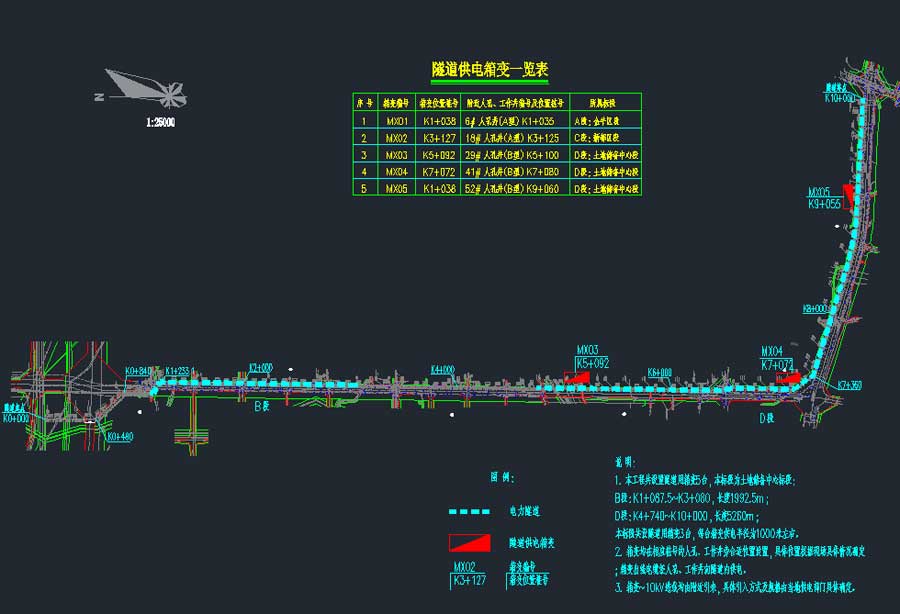

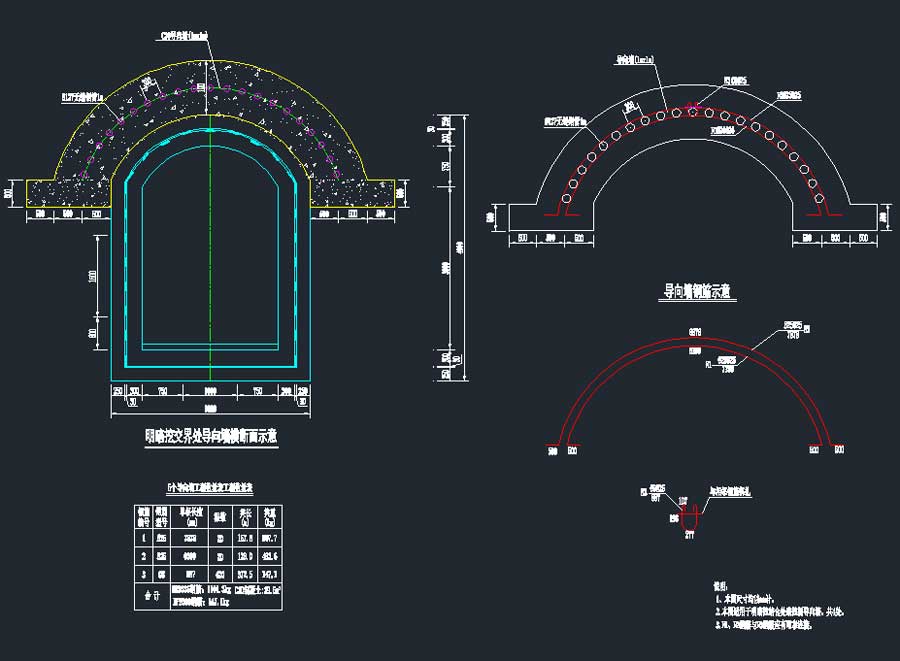

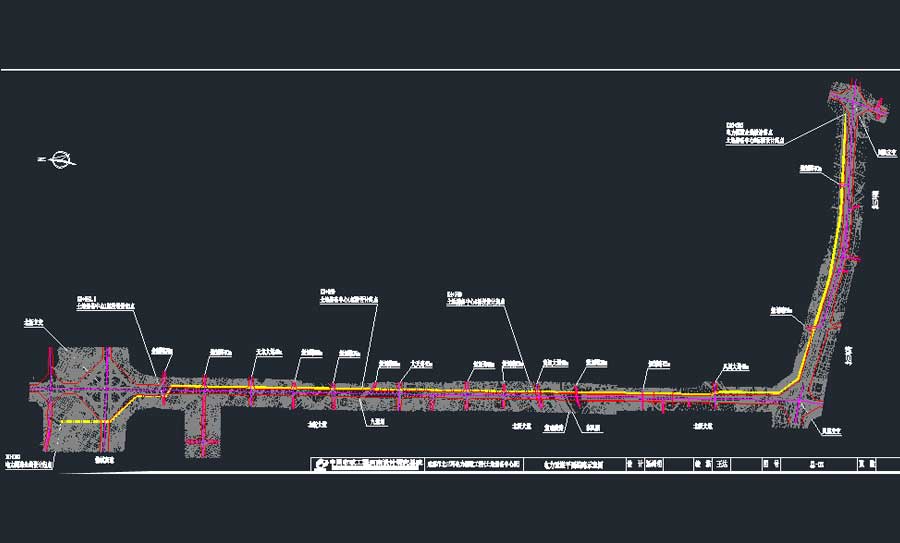

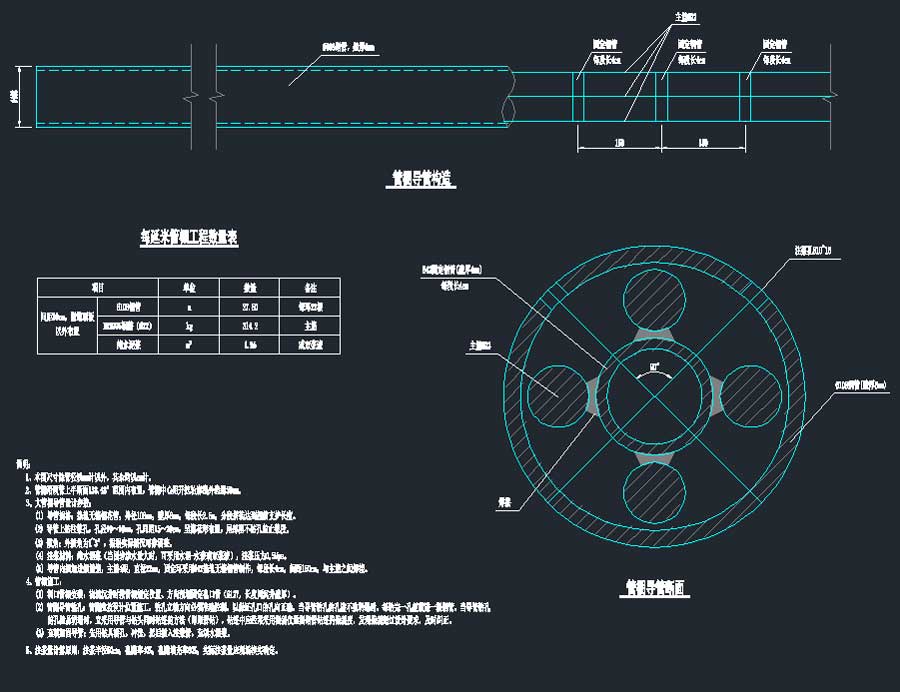

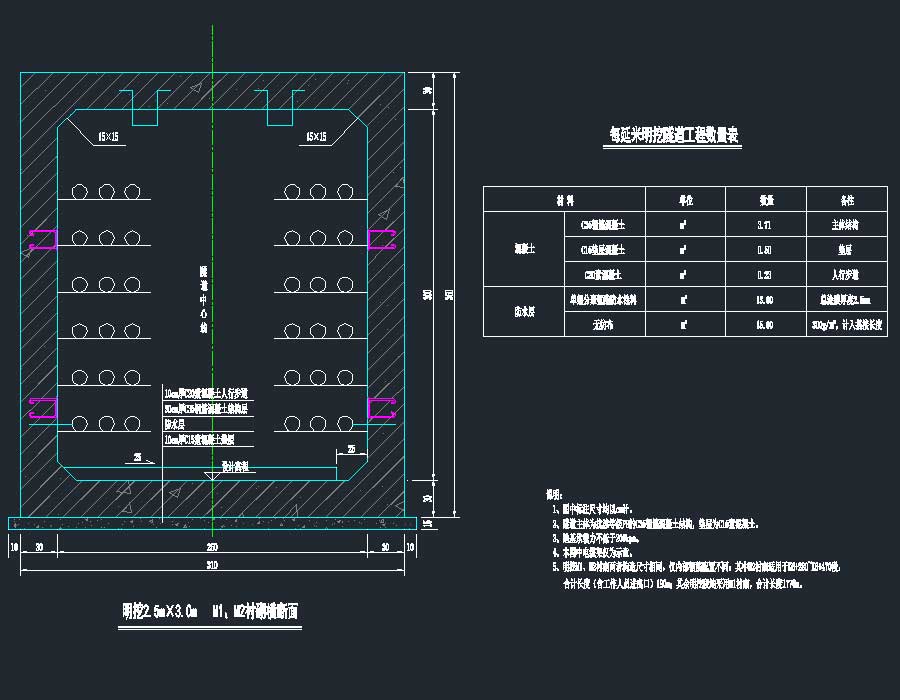

说明：220千伏北三环输变电工程电力隧道建设项目（土储段），电力通道道全长10010.112m，埋深4.0~19.0m。均采用电力隧道形式，净宽2.5m，净高3m。电力隧道根据不同区域，不同环境，拟采用暗挖、明挖两种施工方式。从电力隧道起点至宝成铁路附近区域，除下穿既有道路、河流采用暗挖外，均采用明挖施工，采用悬臂排桩及钻孔注浆锚杆施工，宝成铁路及以南至隧道终点区域，采用暗挖施工。该支护段为K1 87.5~K3 110、K4 770~K10 000，其中K1 280~K2 740、K2 850~K2 K3 110、K4 770~K4 820、K6 280~K6 470为明挖，其余为暗挖。设计内容为土储段基坑、结构及总体、通风、电气、给排水专业图纸。目录包含电力隧道基坑支护施工图设计说明、基坑支护及降水井平面布置图、电力隧道明挖(K1 280～K2 740)、(K2 850～K3 80)、(K4 740～K4 820)、(K6 280～K6 470)段支护断面图和电力隧道明挖(K6 280～K6 470)桩身配筋图、电力隧道明挖段冠梁设计图、电力隧道明挖段土钉墙支护大样图、电力隧道明暗挖交界及放坡与桩支护交界处支护详图、电力隧道明挖段桩间支护设计图、电力隧道明挖段支护桩钢筋笼大样图、电力隧道明挖段降水井设计图、电力隧道明挖段沉砂池大样图、电力隧道明挖段集水井及排水沟大样图和结构说明、工程量表、电力通道平面区域位置图和线路设计图、纵断面图、明挖隧道一般构造图，钢筋图，内轮廓图，断面图，超前小导管布置图、暗挖隧道钢贺设计图，二次衬砌钢筋布置图、明挖、暗挖隧道衔接段设计图、暗挖隧道降水井布置图、WSS工法注浆止水应急预案设计图、暗挖偏压段底层稳定措施图、隧道下穿沟渠工法图、隧道施工监控测量设计图、明挖隧道防水设计图、暗挖隧道防水设计图、电力隧道工作井参数表、工作井一般构造图、工作井锁扣圈梁钢筋布置图、工作井井壁初期支护钢筋布置图、工作井井壁二次衬砌钢筋布置图、工作井顶板、底板钢筋布置图、工作井预留洞加强钢筋示意图、人孔，进风井，排风井一般构造图、人孔，进风井，排风井钢筋图、1，3，4号人行出入口构造图和配筋图、7#集水坑钢筋图、预埋件大样图和给排水设计说明、给排水总平面布置图、给水管道布置图、明挖段排水泵站工艺设计图、暗挖工作井排水设计图等等
