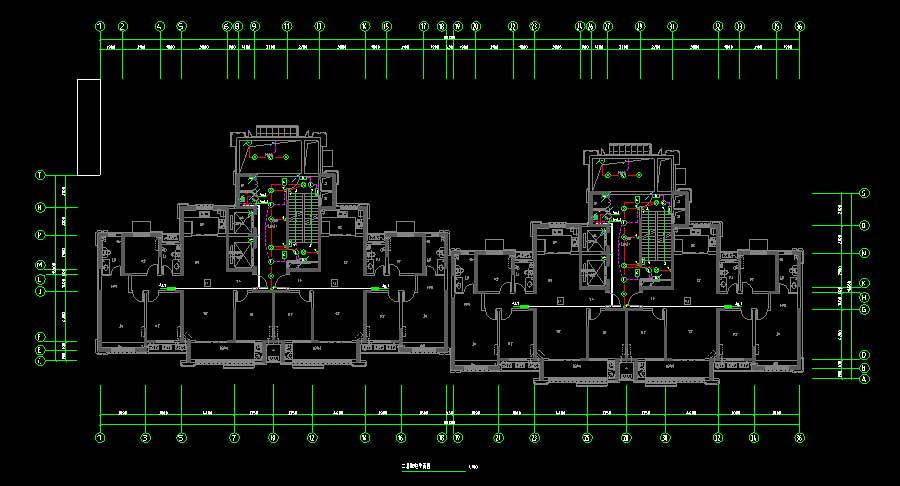

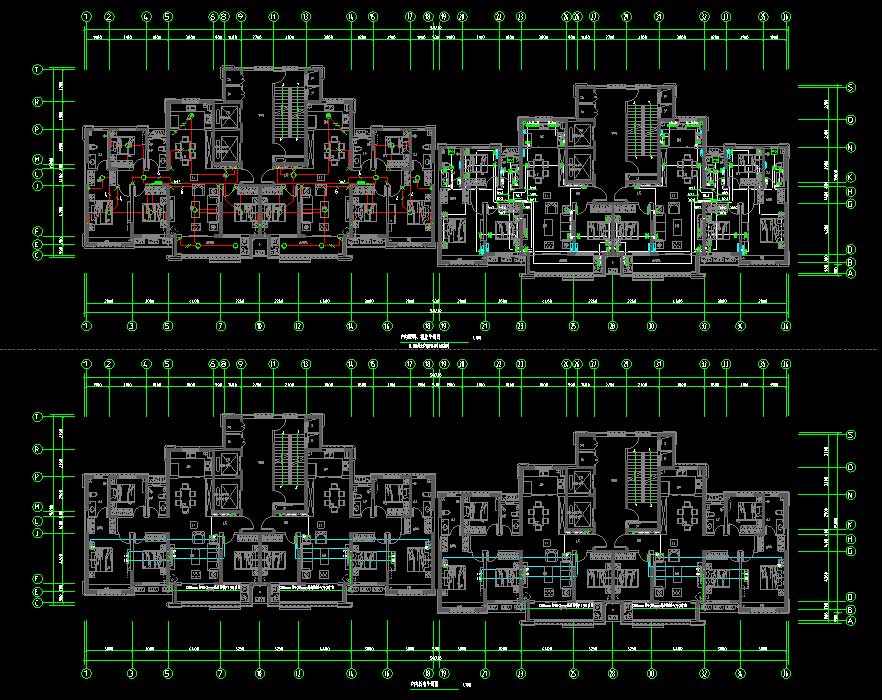

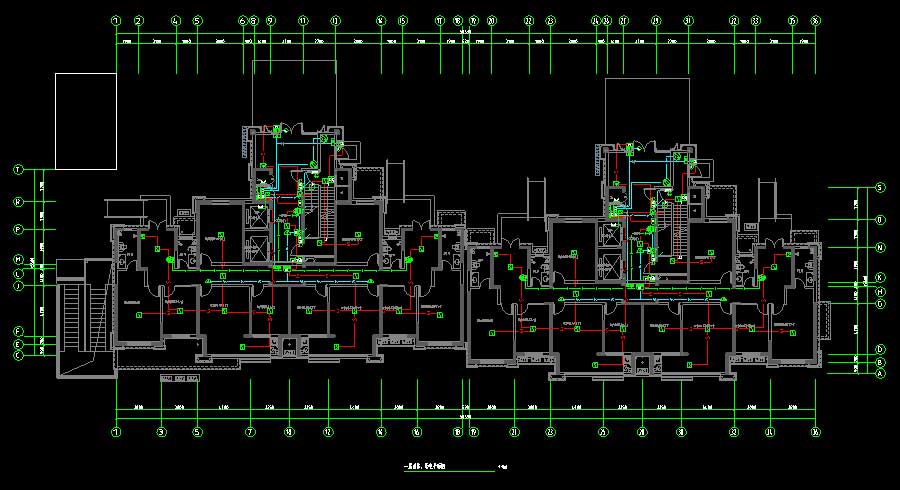

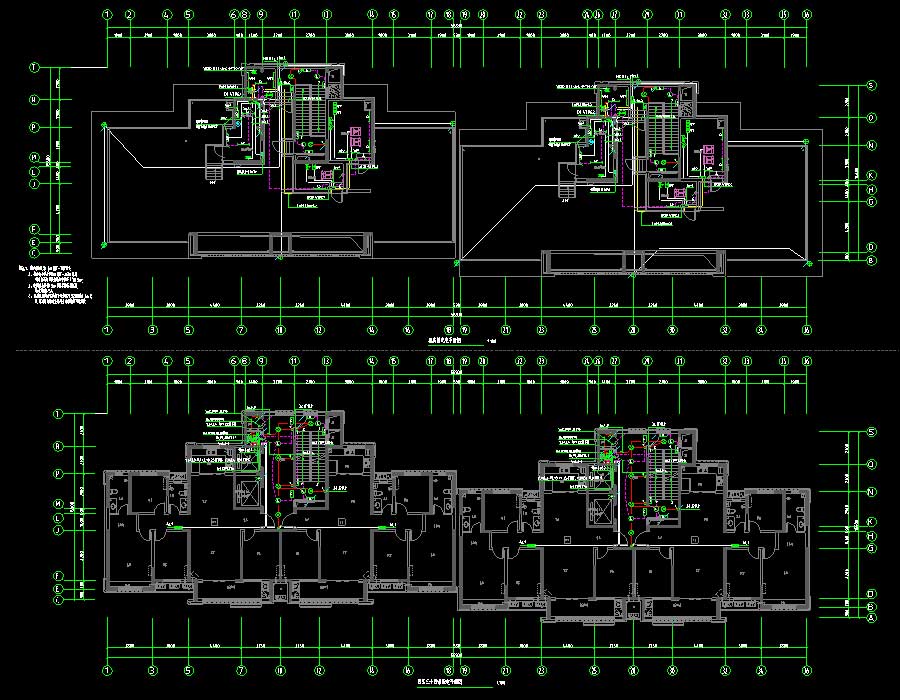

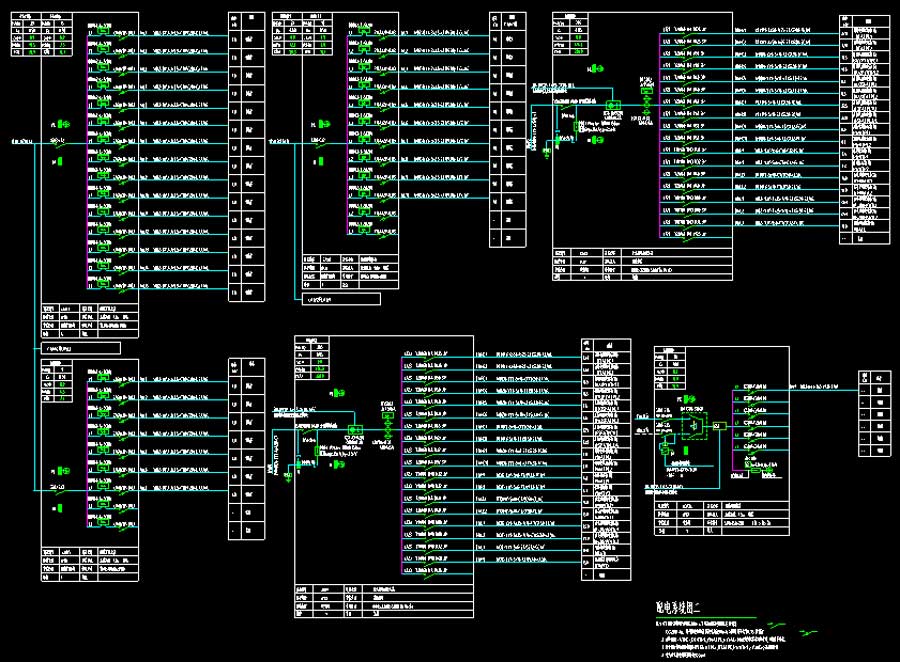

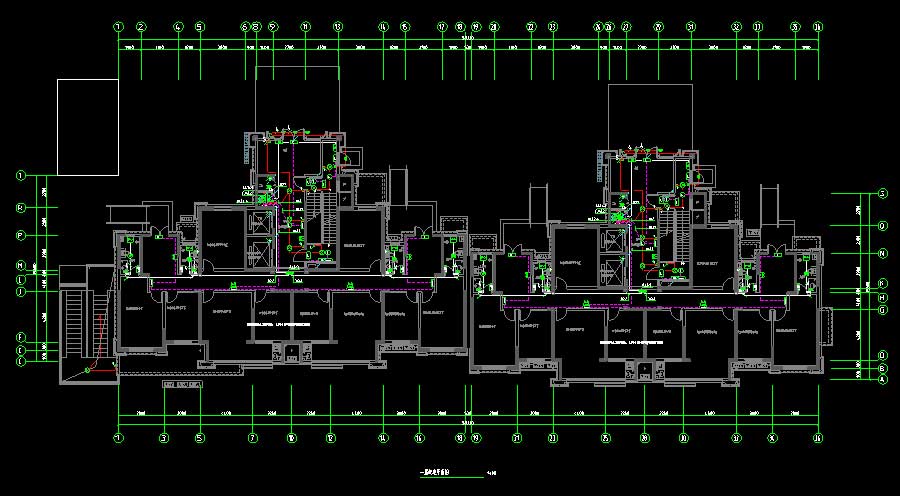

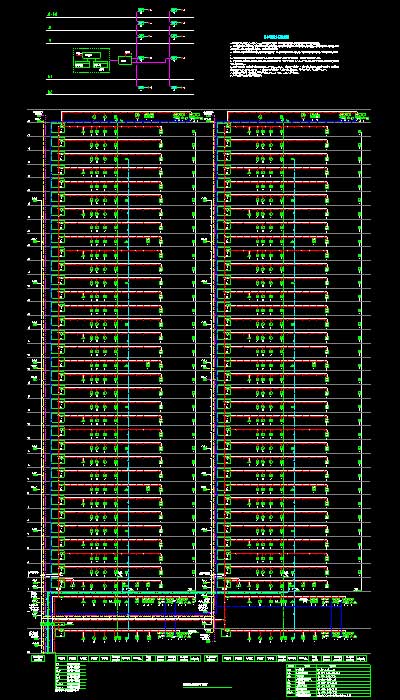

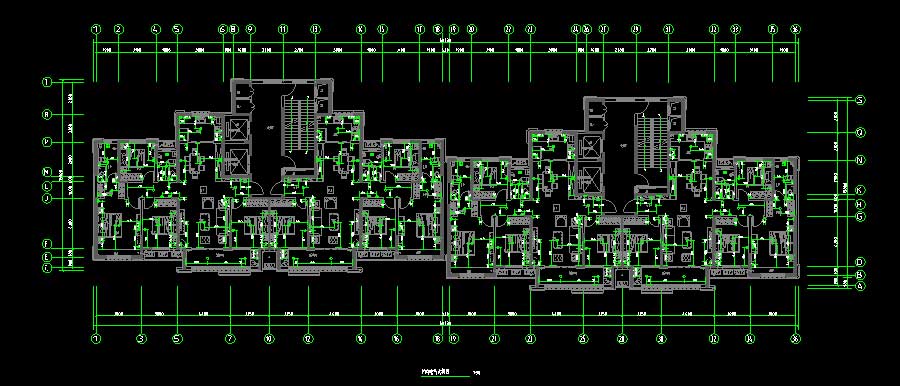

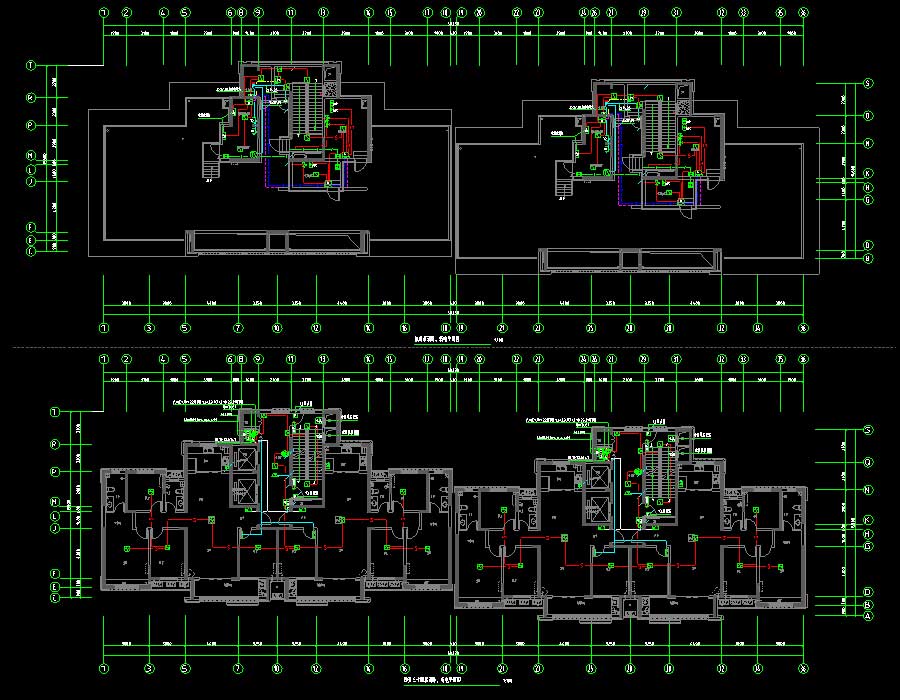

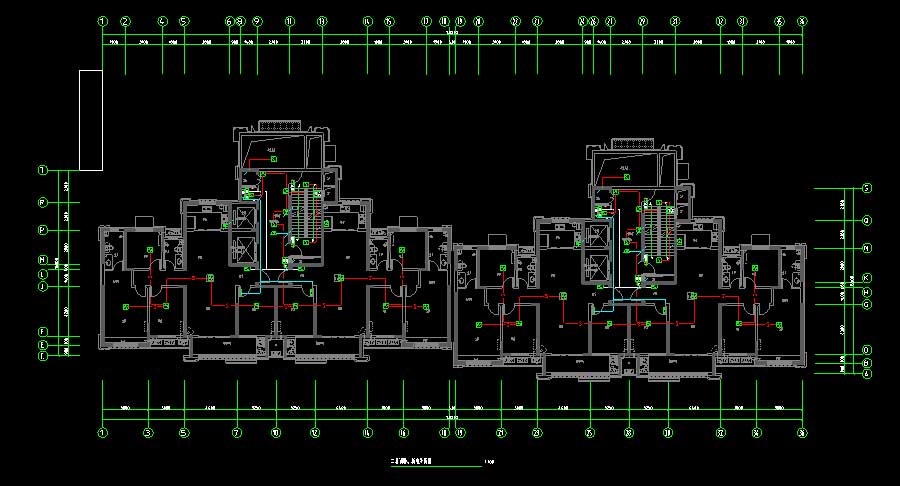

说明:某高层商住楼电气施工图,主要结构形式为剪力墙结构,建筑高度为98.8米,地上层数34层,地下层数为2层,地下2层为储藏室,地上1层为配套,2~34层为住宅,总建筑面积为25552.88平方米。设计范围包括:1.低压配电系统2.电力配电系统3.照明配电系统4.光纤到户通信系统5.有线电视系统6.安防系统及可视楼宇访客对讲系统7.火灾自动报警系统8.防雷保护,安全措施与接地系统。图纸内容含:电气说明,电气箱体大样图,低压配电竖向干线系统图,配电系统图,消防报警及联动控制系统图,防火门监控系统图,弱电系统图,照明、动力平面图,公共照明平面图,配电平面图,消防、弱电平面图,屋顶防雷平面图,总等电位联结平面图,户内照明、插座平面图,户内弱电平面图,户内电气大样图。
建筑面积:25552.88㎡地上层数:34层建筑高度:98.9m地下层数:2层高度类别:高层图纸深度:施工项目地址:山东省设计时间:2019
