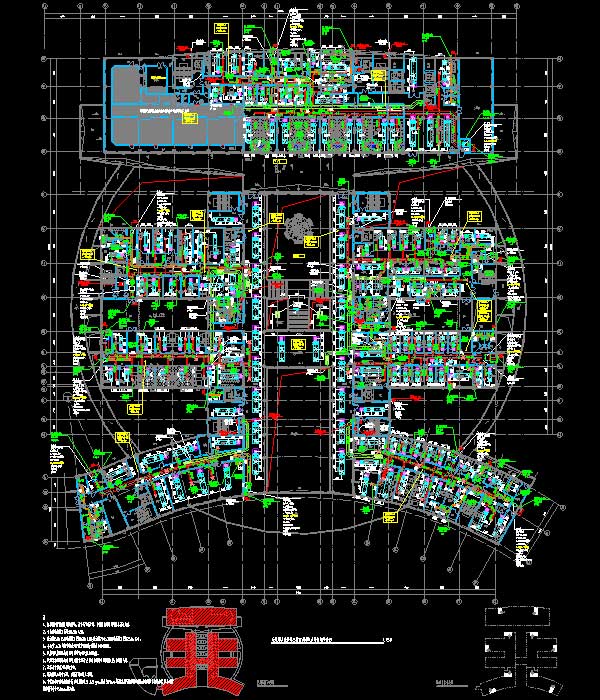

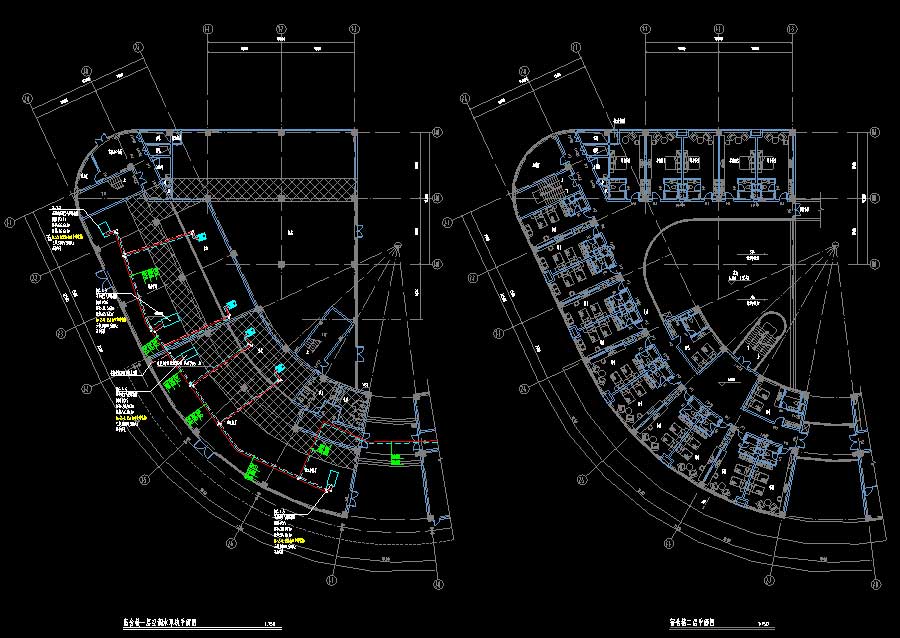

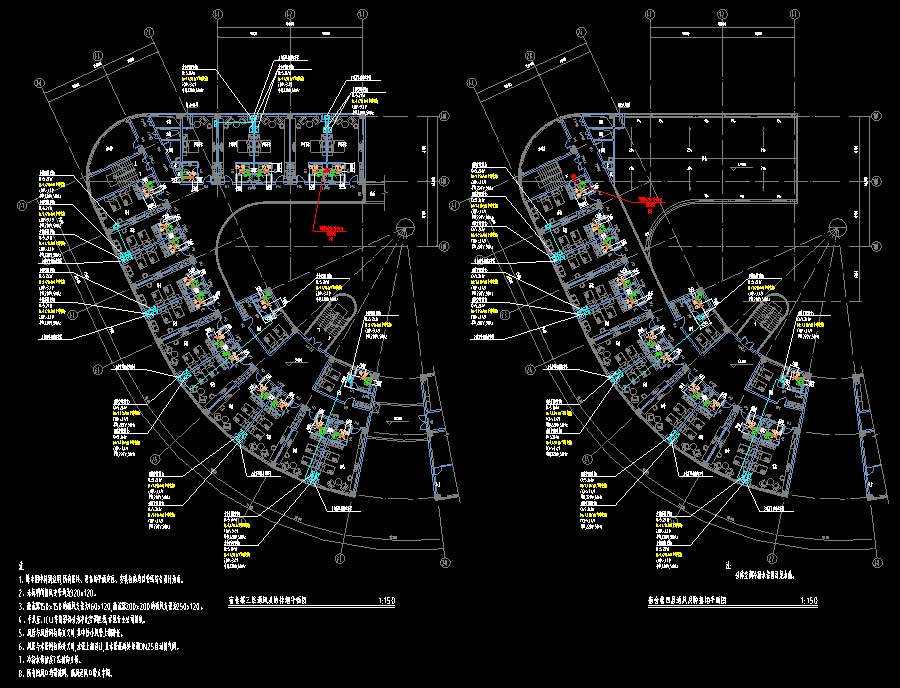

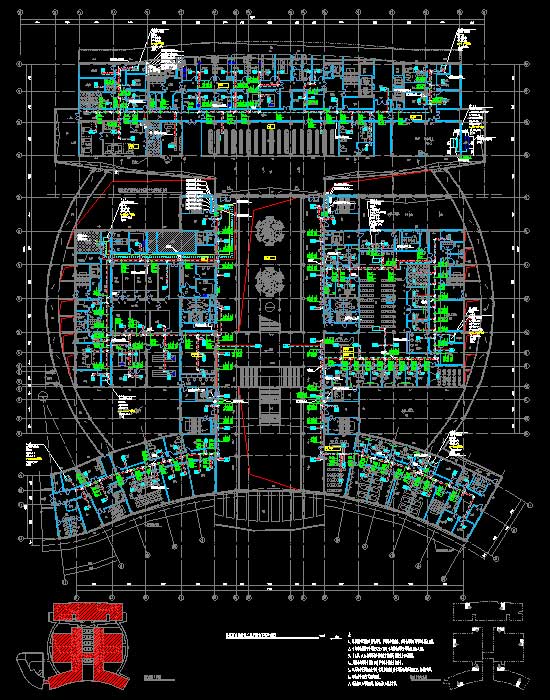

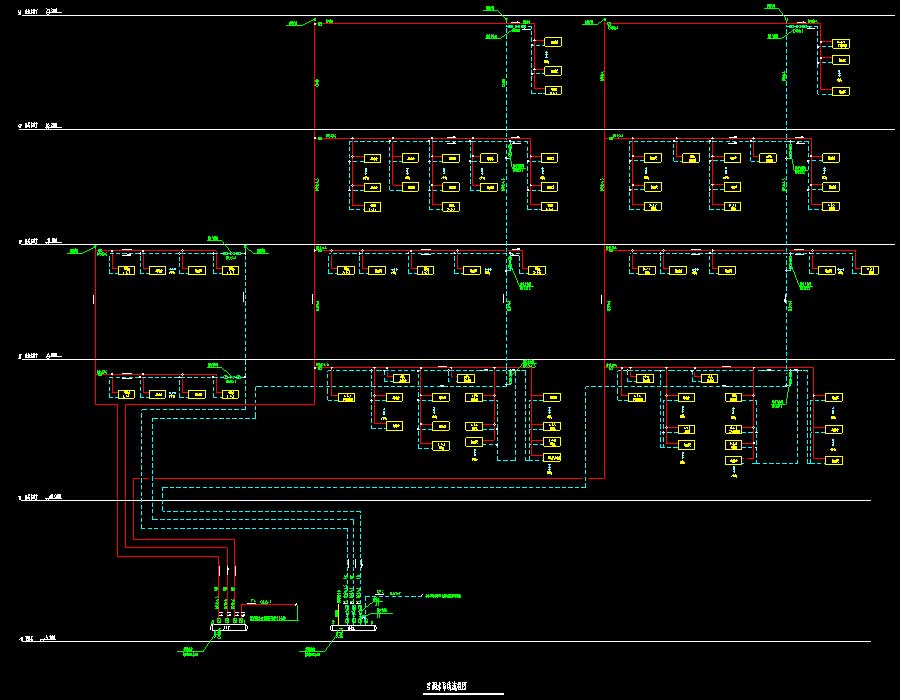

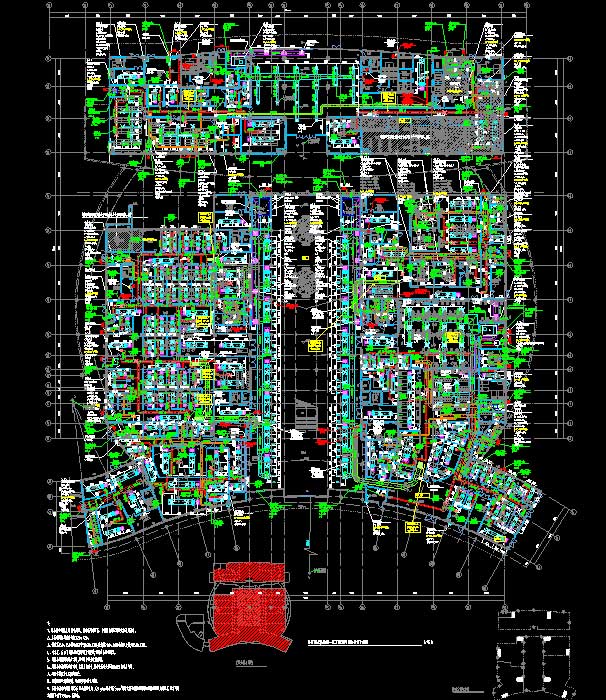

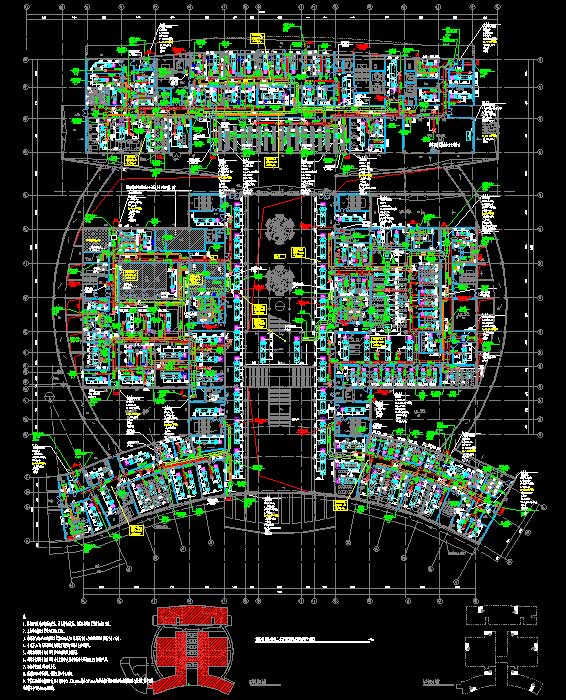

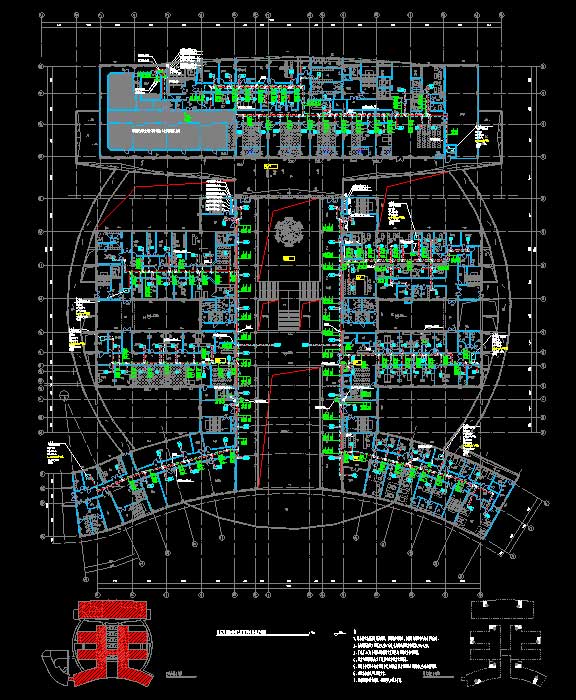

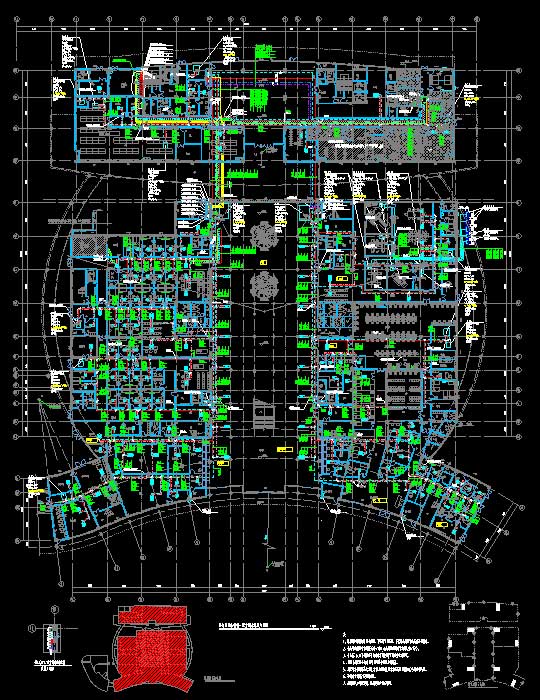

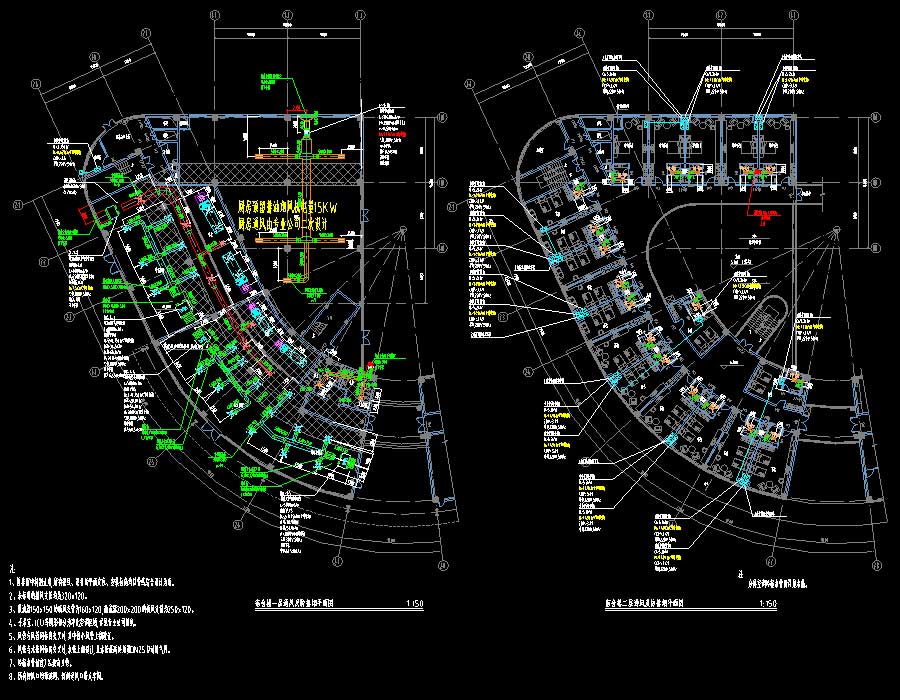

说明:某高层医院暖通施工图,包括1号住院楼、医技楼和2号宿舍楼。建筑高度为52.5米,地上层数12层,地下层数为1层,总建筑面积为48527平方米。其中,地上12层建筑面积为46493平方米,裙房4层为主要为门诊医技用房及宿舍楼,塔楼5~12层主要为住院部病房,地下1层建筑面积为2034平方米,为制冷机房、变配电间等设备房及太平间。图纸内容含:暖通说明,空调、通风工程安装通用说明,空调、通风设计统一图例、统一术语、设备表达形式,空调通风及防排烟平面图,空调水系统平面图,制冷机房设备及管道平面布置图,空调水系统原理图,制冷系统原理图,洁净空调水系统原理图,防排烟系统示意图,冷却塔平面布置图 、剖面图 、基础平面布置图,风冷热泵机组剖面图,空调机房大样图。
