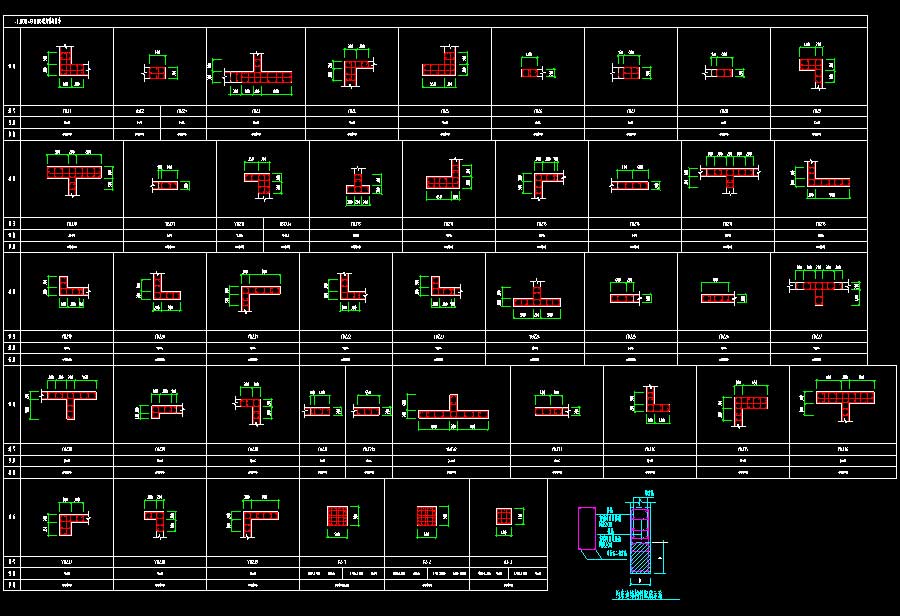

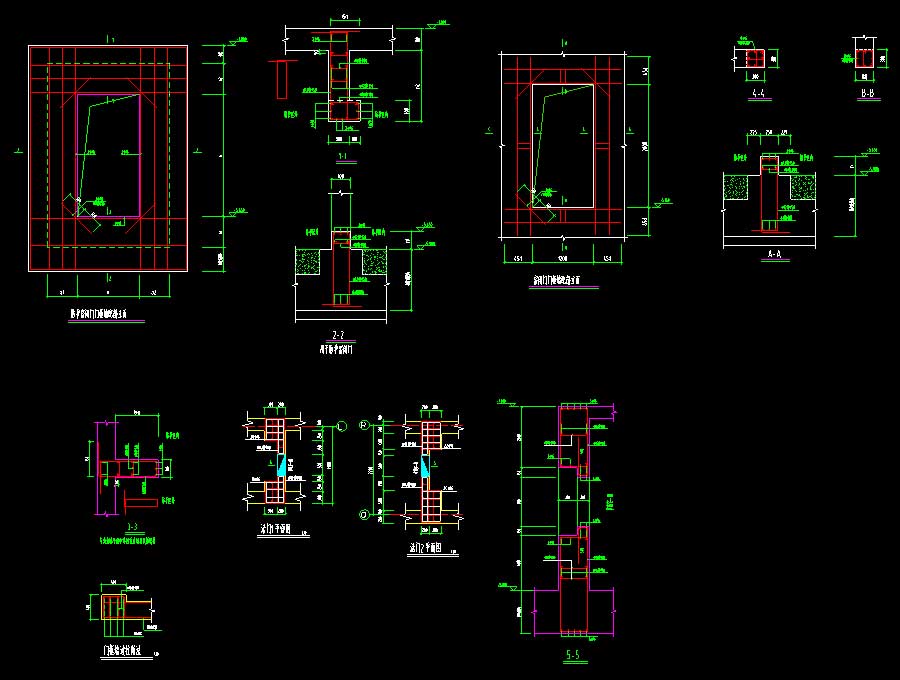

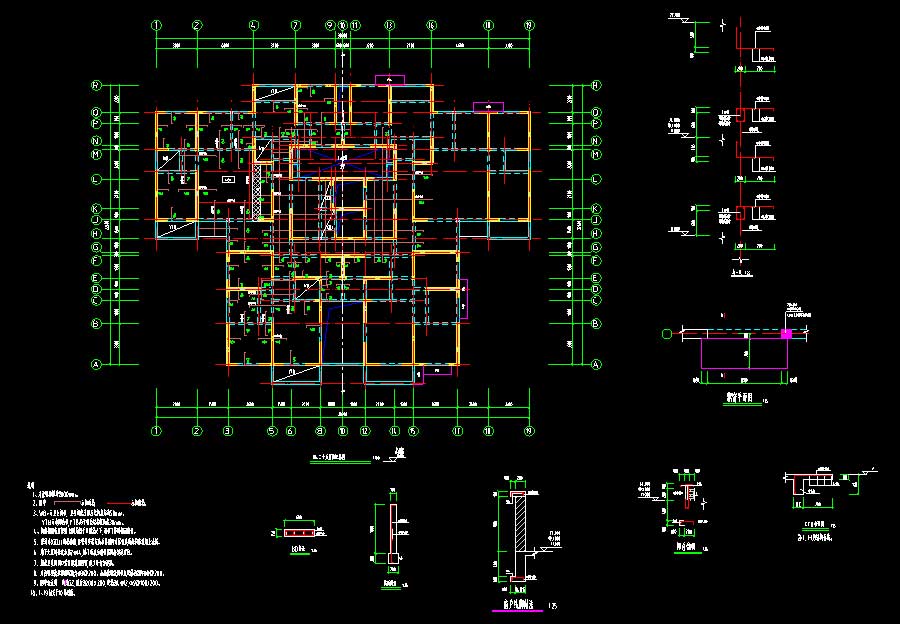

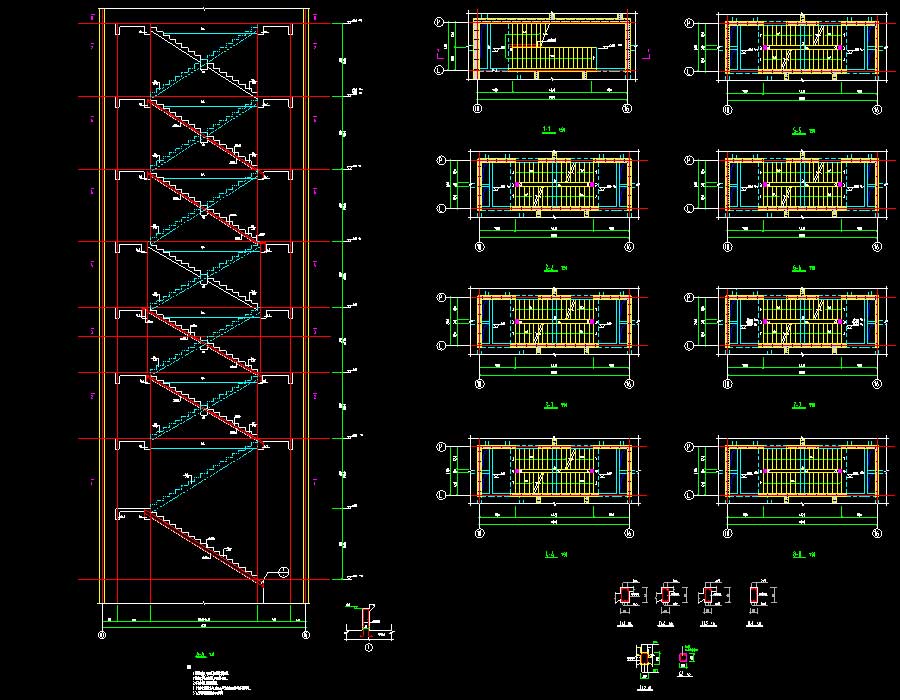

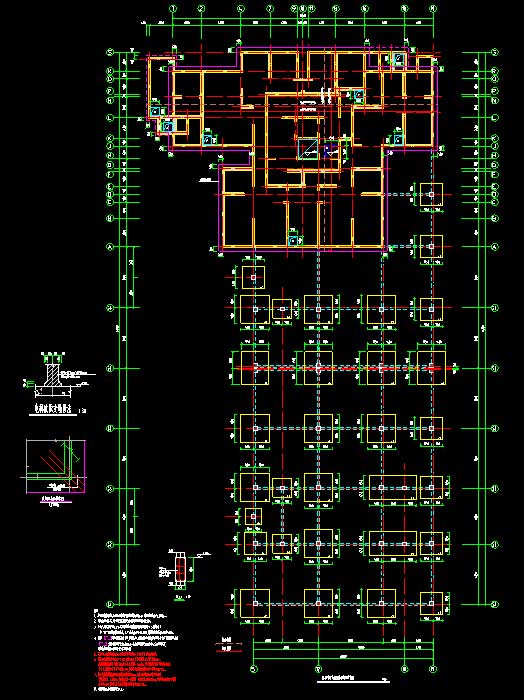

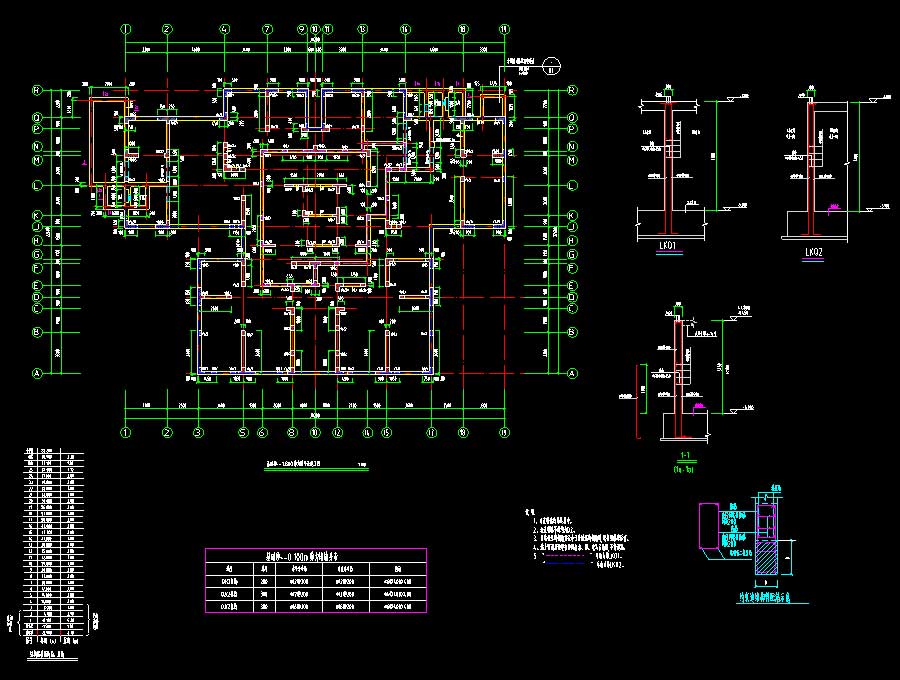

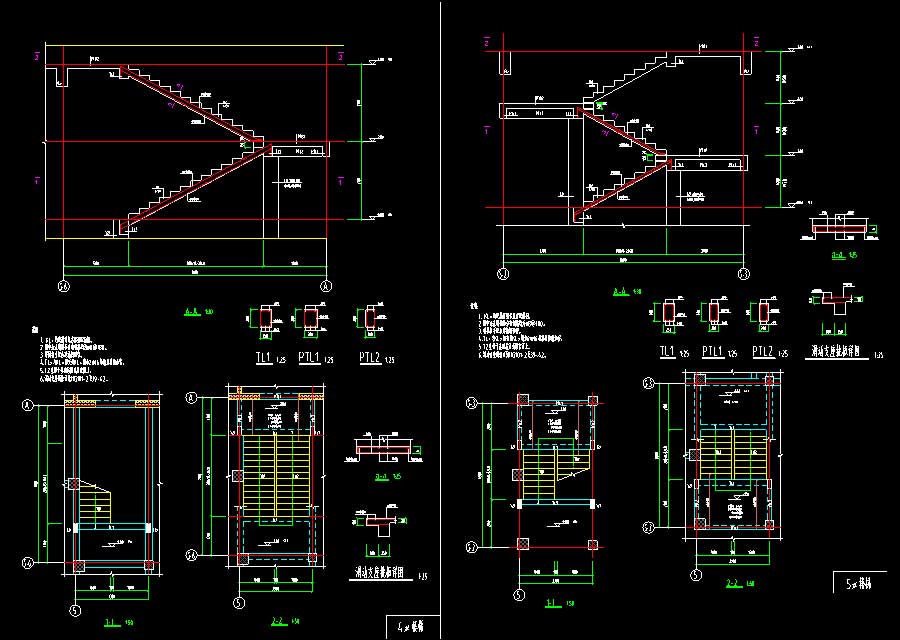

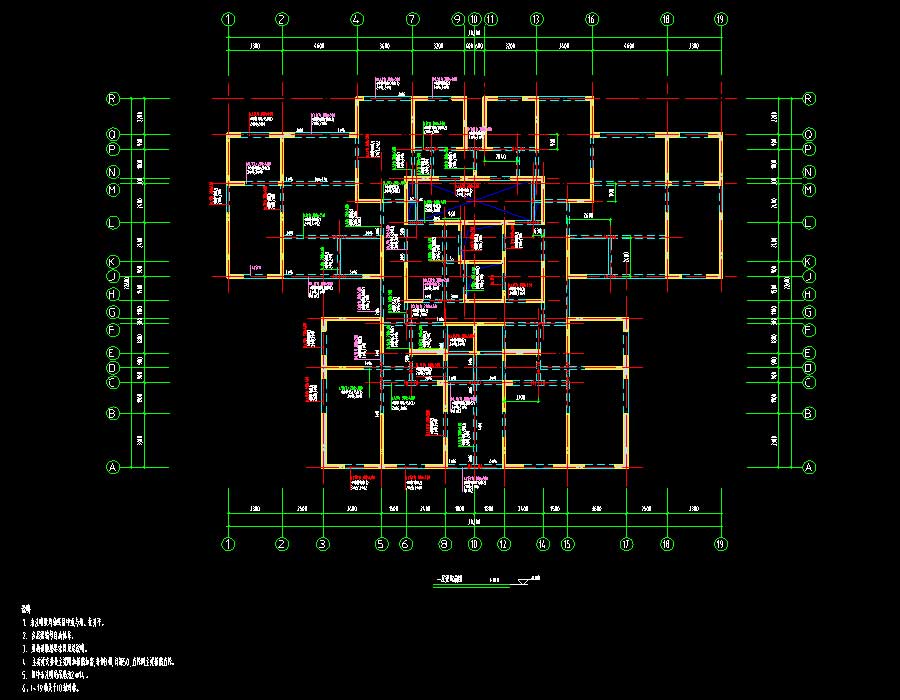

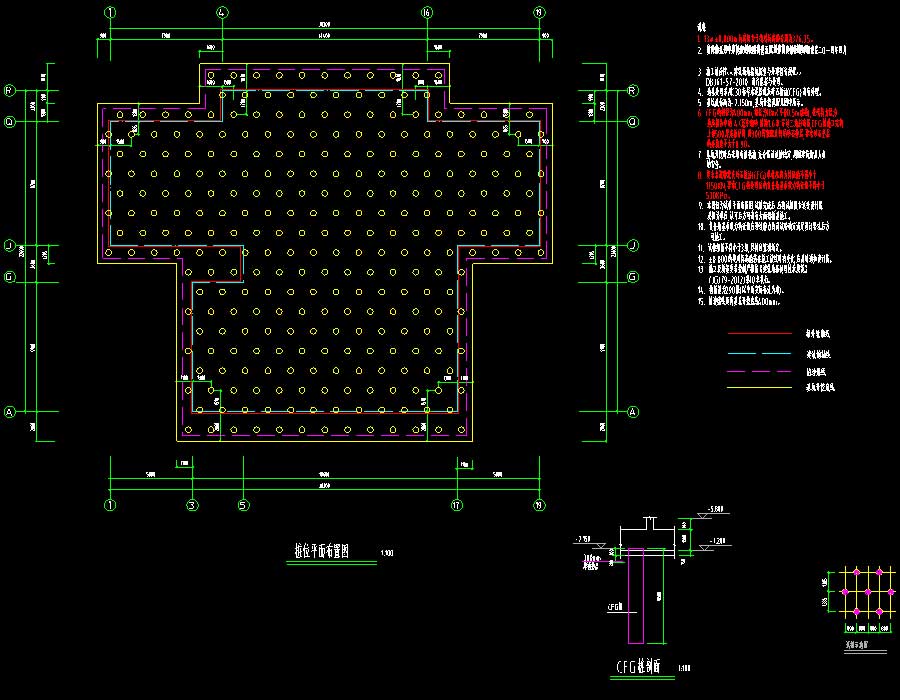

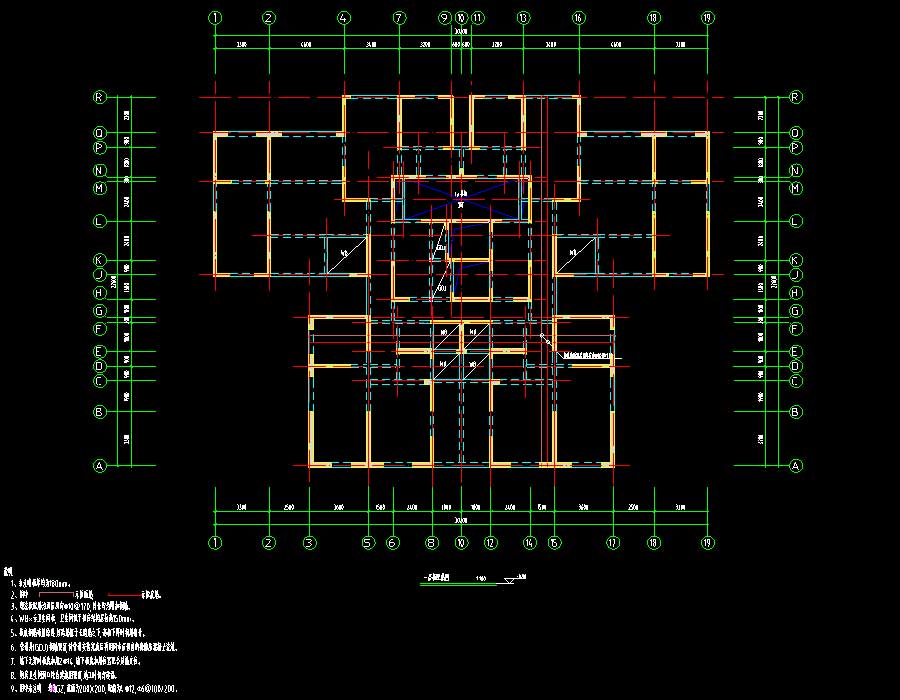

说明:某高层商住楼剪力墙结构施工图,抗震设防烈度为8度,主要结构形式为剪力墙结构,主要屋面结构标高为77.1米,地上层数25层,地下层数为2层,地下2层为人防,地下一层为设备层,1~2层为商业,2层以上为住宅。图纸内容含:结构说明,桩位平面布置图,基础平面布置及基础筏板配筋图,独立基础详图,平法施工图,暗柱表,人防详图,人防楼梯图,配筋图,出屋面结构平面布置图,楼梯施工图,楼梯详图。
结构类型:剪力墙基础类型:筏基抗震烈度:8度抗震风压:0.4kN/㎡雪压:0.3kN/㎡建筑面积:建筑高度:77.1m地上层数:25层地下层数:2层高度类别:高层图纸深度:施工项目地址:陕西省设计时间:2016
