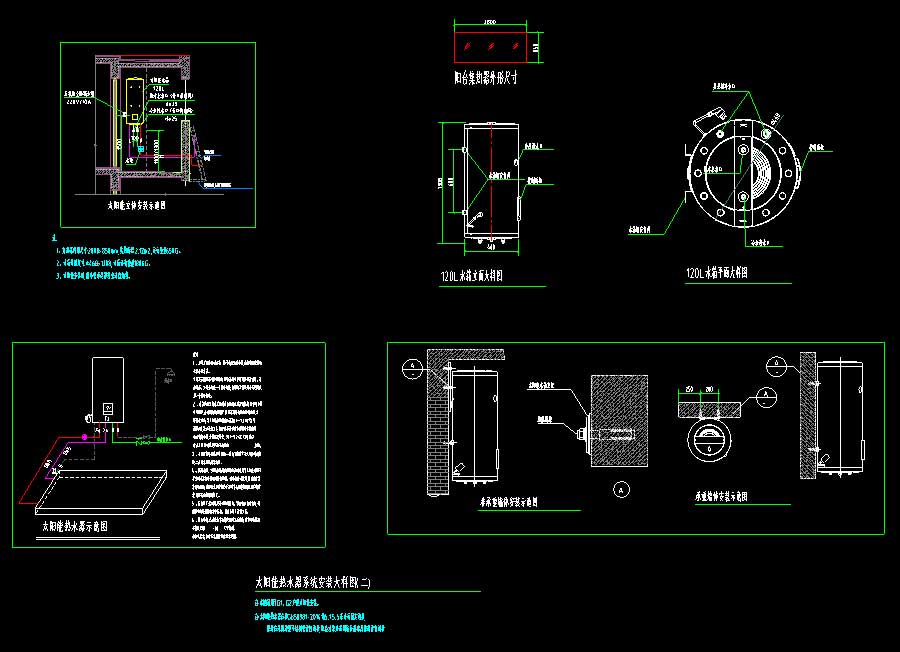

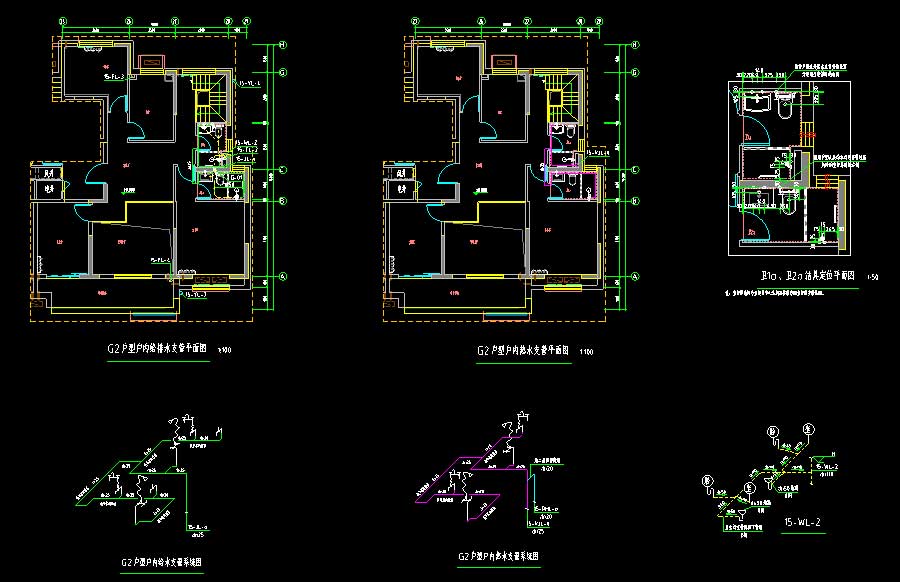

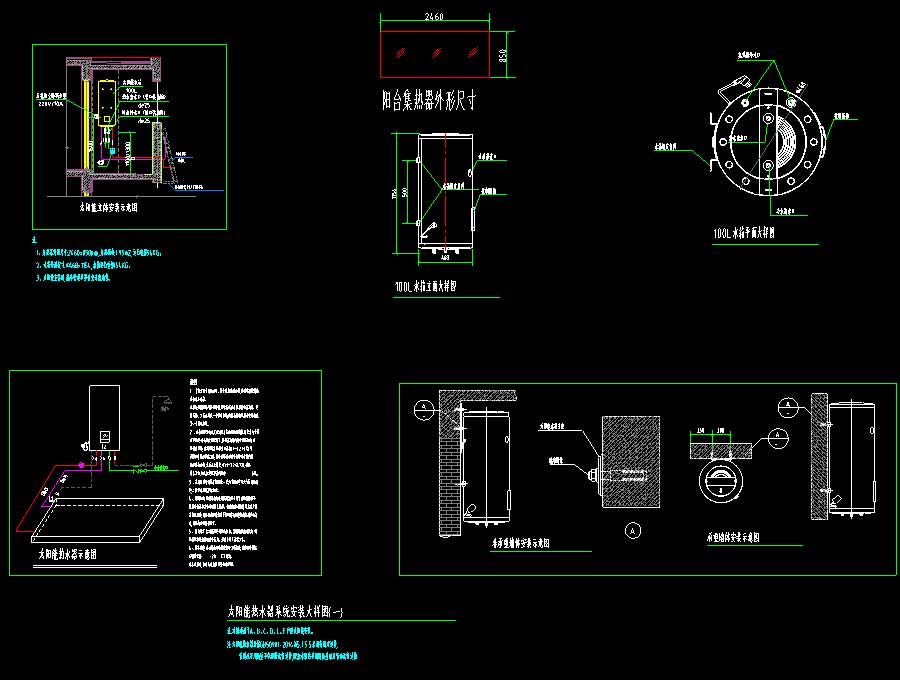

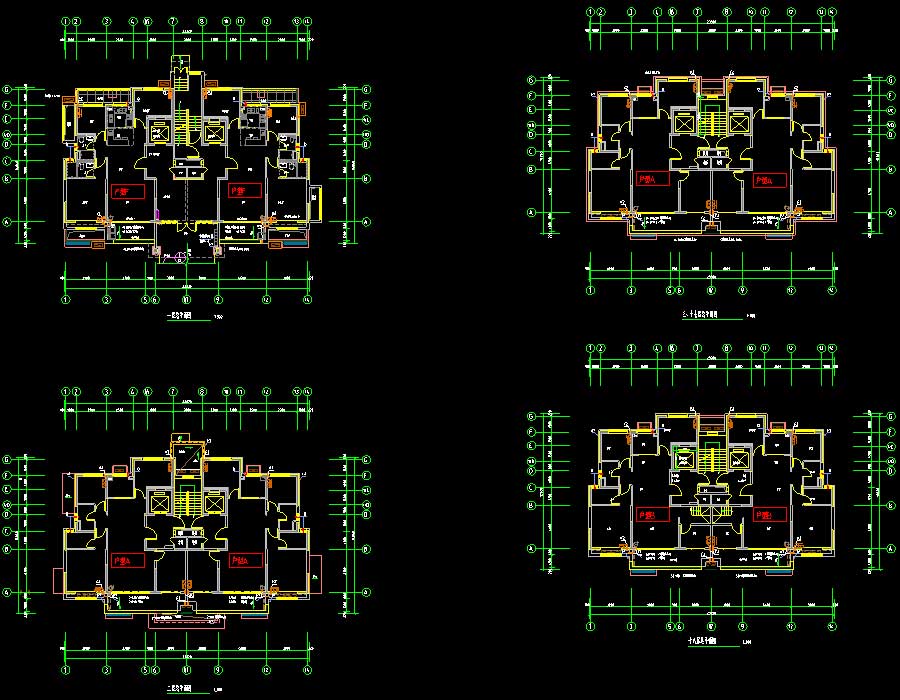

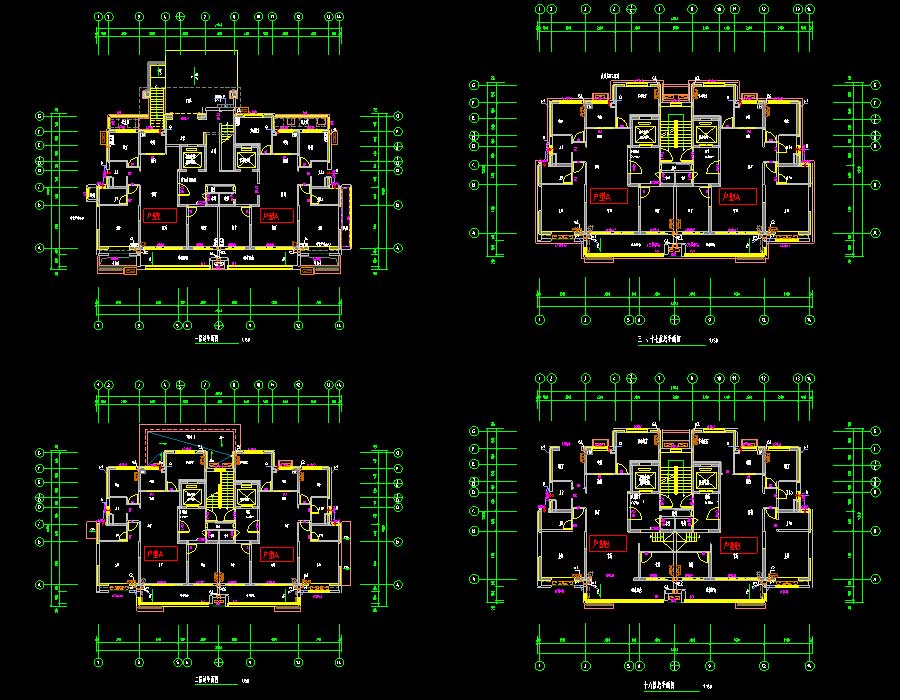

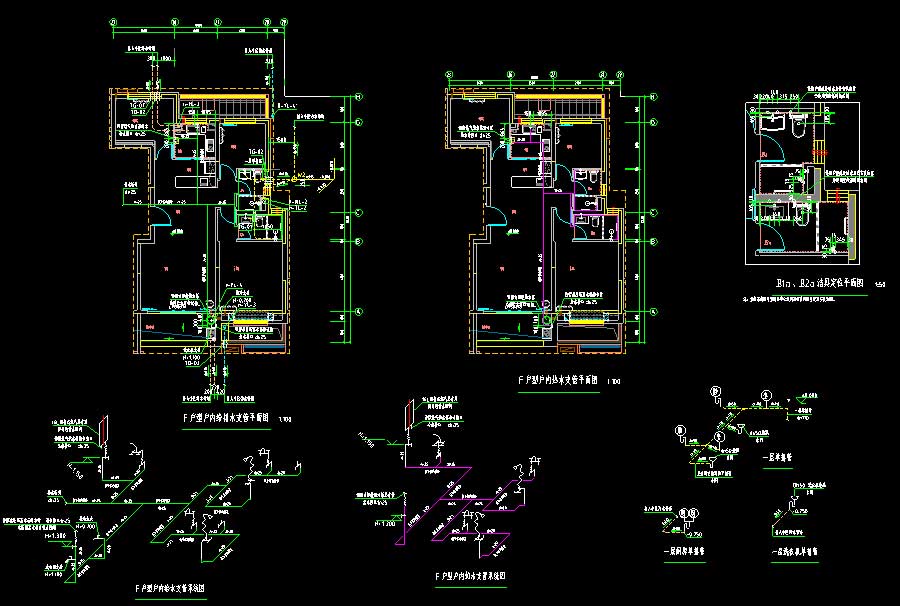

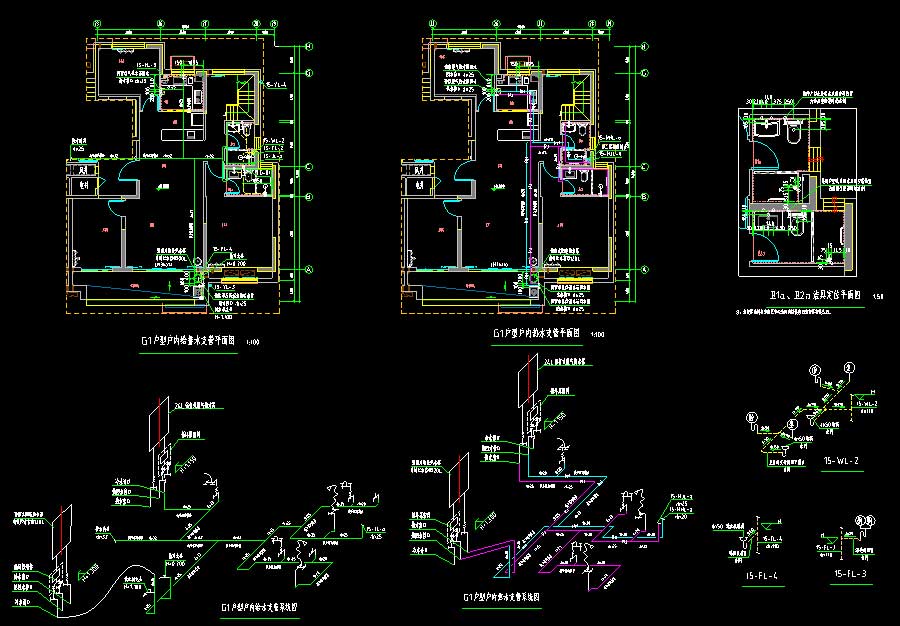

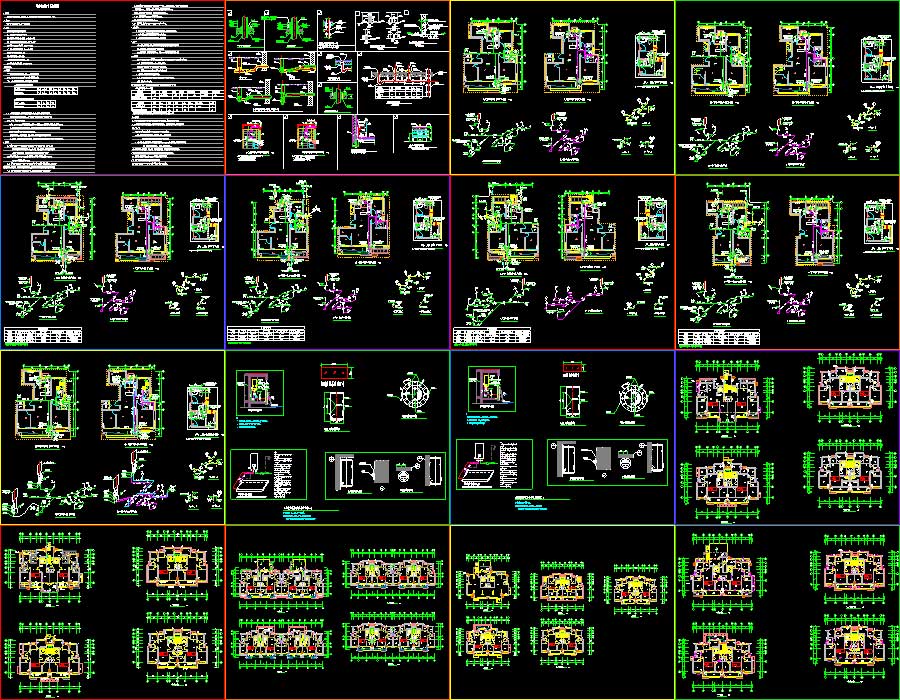

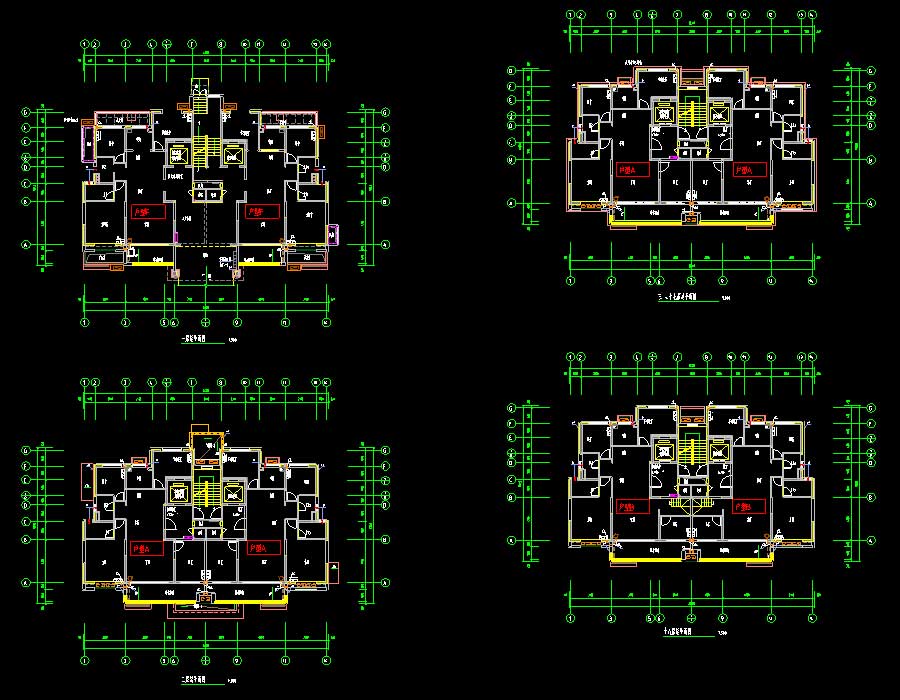

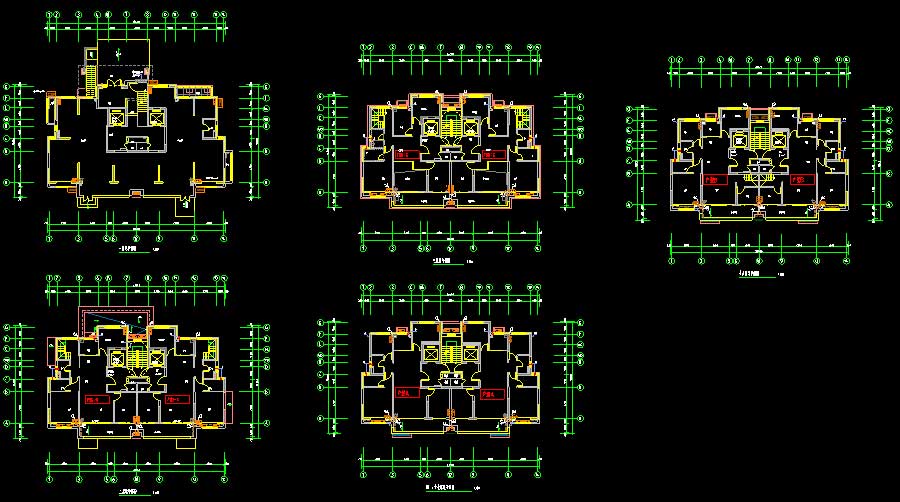

说明:某小区多栋住宅楼装修给排水施工图,分别为3、8、9、10、15、16#楼,总建筑面积为19538.84平方米。设计范围为户内装修部分包括:生活给水系统、热水系统、排水系统。图纸内容含:装修给水排水设计说明,给排水图例,给排水通用大样图,户型户内给水、排水、热水支管平面图、系统图 洁具定位图,太阳能热水器系统安装大样图,户型分户图。
消防设计:生活供水设计:排水设计 :生产供水设计:排水技术:供水方式 :供水体制:室外消火栓水量:室外消火栓水量:建筑面积:19538.84㎡建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:河南省设计时间:2019
