多栋高层住宅楼全专业施工图3711960331文件大小:242.81M推荐人:馒头图纸张数:476张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:5428.47,5422.03,18914.25,13606.88㎡地上层数:8,8,18,18层建筑高度:25.95,25.95,54.1,54.1m地下层数:2层高度类别:高层图纸深度:施工项目地址:河北省设计时间:2016建筑风格:现代效果图:无

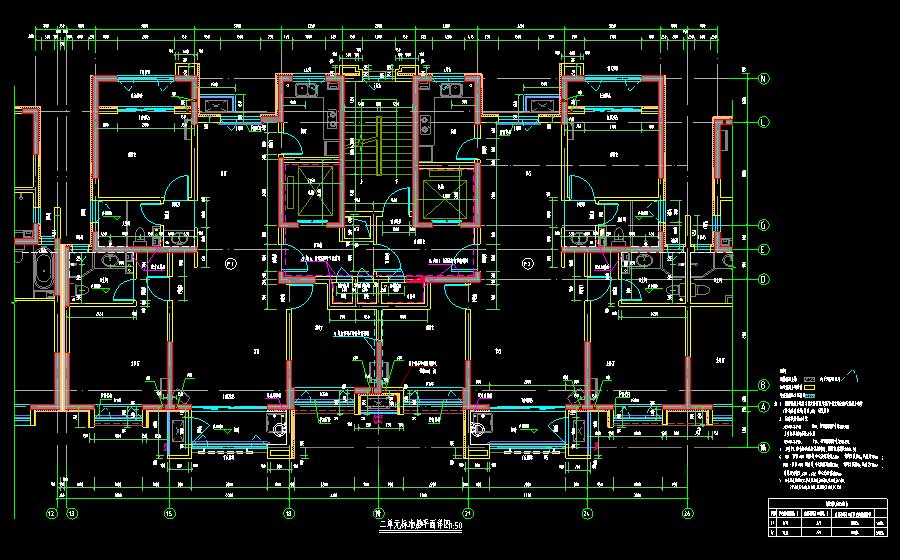

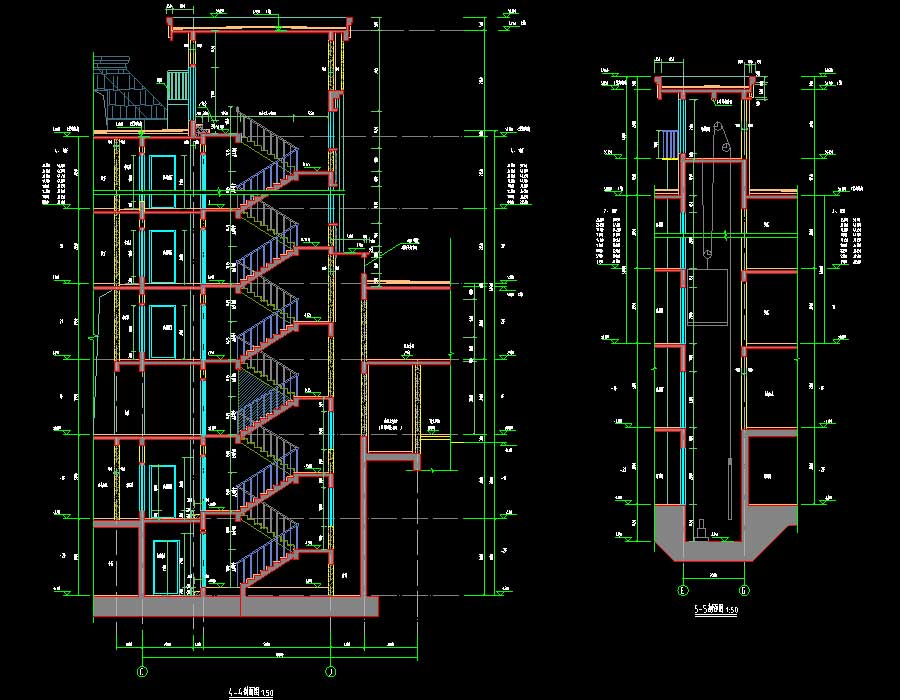

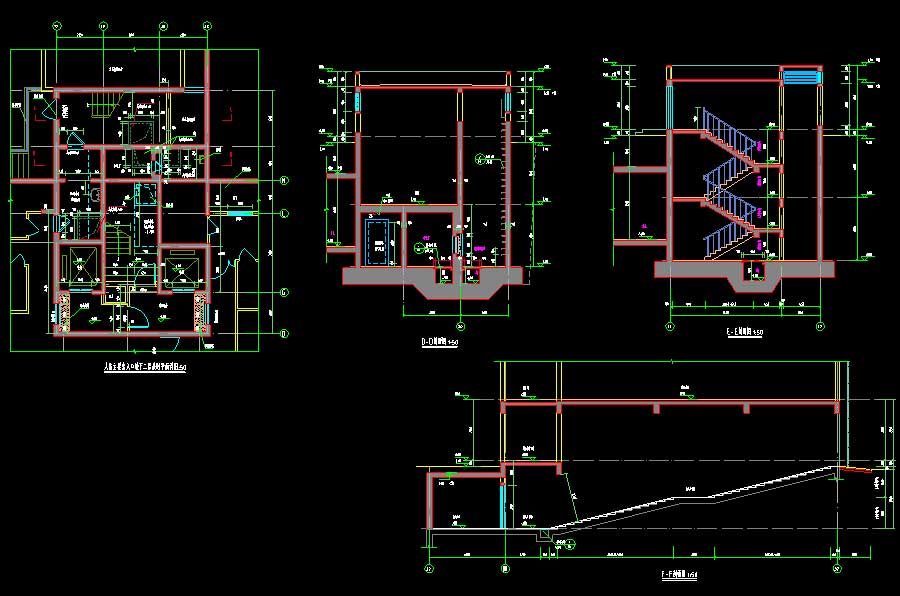

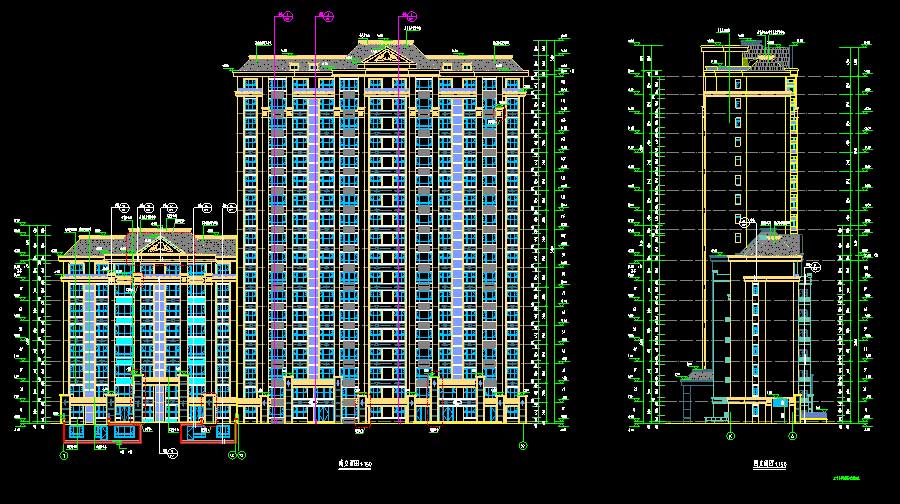

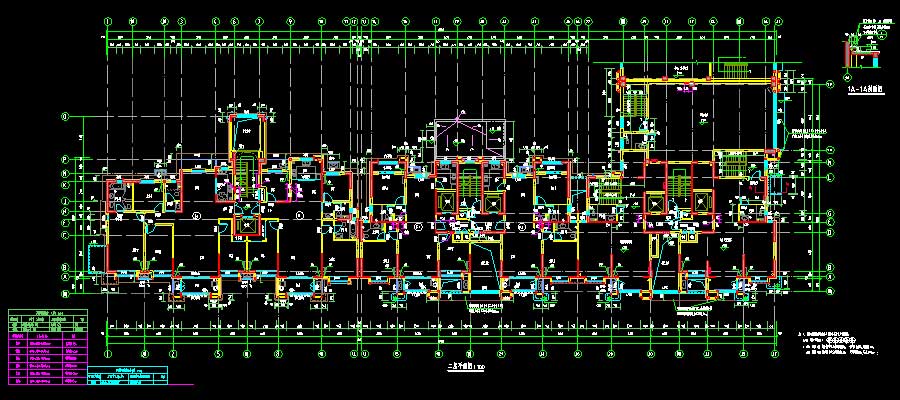

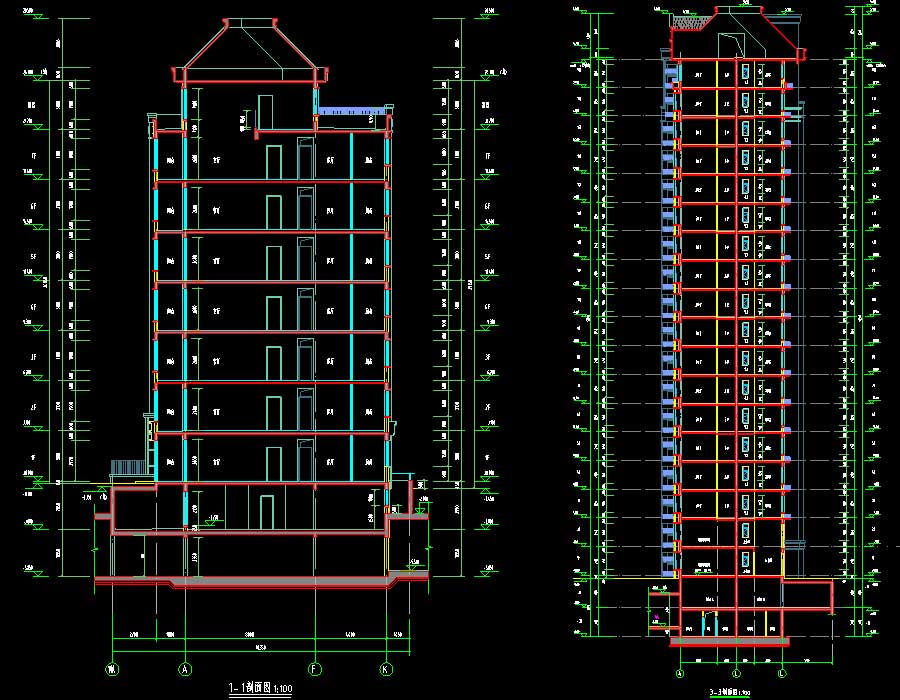

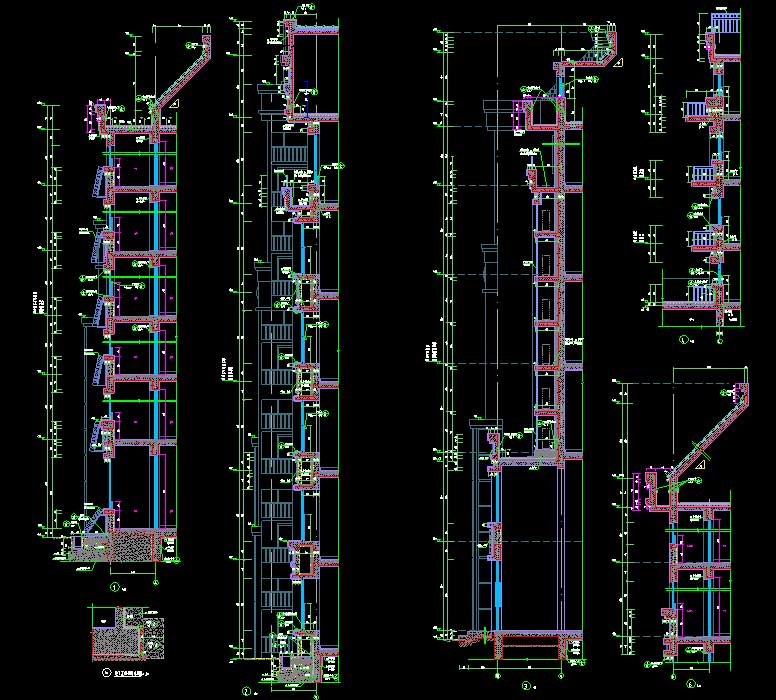

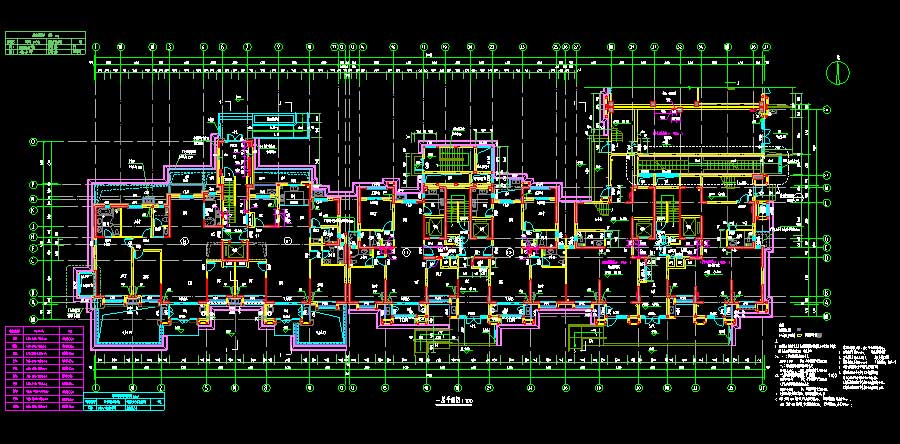

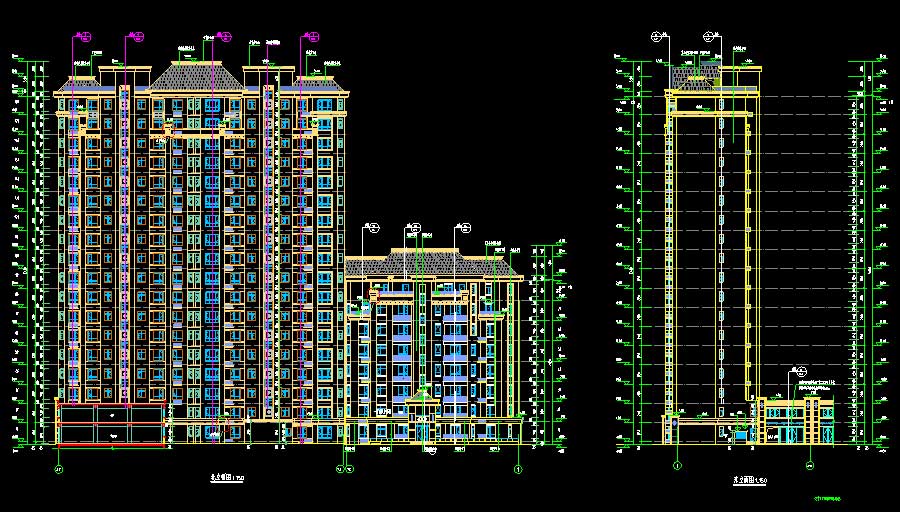

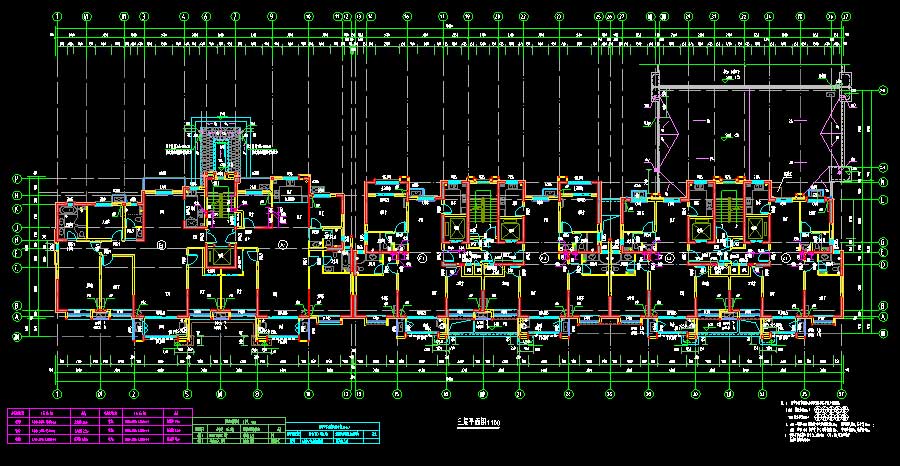

说明:多栋高层住宅楼全专业施工图,分别为8、9、14、15#楼,抗震设防烈度为7度,主要结构形式为剪力墙结构。其中,8、9#地上层数均为8层,地下层数均为2层,建筑高度均为25.95米(室外地面到屋面女儿墙),建筑面积分别为5428.47、5422.03平方米;14、15#地上层数均为18层,地下层数均为2层,建筑高度均为54.1米(室外地面到屋面女儿墙),15#楼局部25.95米(室外地面到屋面女儿墙),建筑面积分别为18914.25、13606.88平方米。无地下室部分图纸。图纸内容含:建筑说明,节能专篇绿色专篇,平面图,立面图,剖面图,地下二层战时平面图,一、二、三单元标准层平面详图,交通核平面详图,人防详图,墙身详图,立面详图,门窗表及门窗详图;给排水说明,给排水平面图,地下二层平时、战时给排水平面图,屋顶给排水平面图,单元给水大样图,单元排水大样图,给排水系统图,消防系统图,地下一、二层各专业管道位置示意图,人防给排水设计说明、系统原理图;结构说明,桩平面布置图,剪力墙、梁、基础平法施工图,暗柱表,结构平面图,轴节点详图,主楼楼梯详图,商业楼梯施工图,墙体留洞图;电气说明,人防电气设计说明,火灾自动报警说明,低压垂直干线系统图,配电系统图,地下室人防系统图,地下二层战时、平时动力平面图,地下一层电气干线平面图,插座平面图,机房层动力平面图,地下二层战时、平时照明平面图,照明平面图,火灾报警联动系统图,火灾报警平面图,弱电系统图,弱电及卫生间等电位平面图,屋顶防雷平面图,基础接地极总等电位平面图,电气定位平面图,商业系统图,电井详图;暖通说明,人防通风设计与施工说明,地下二层平时通风和消防平面图,地下二层战时通风平面图采暖、通风和消防平面图,分集水器定位平面图,新风平面图,管井大样图,单元采暖系统图,加压送风系统轴测图,地下自然排烟原理图,单元标准层采暖大样图等等。专业包括建筑、结构、给排水、电气、采暖通风。
