多栋高层住宅楼全专业施工图3711920330文件大小:86.79M推荐人:馒头图纸张数:468张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:9295.71,8964.54,14550.34,10729.22,10720.31,1165.01㎡地上层数:24,24,24,18,18,2层建筑高度:71.8,71.8,72.353.4,53.4,12.325m地下层数:1,2层高度类别:高层图纸深度:施工项目地址:河北省设计时间:2018建筑风格:现代效果图:无

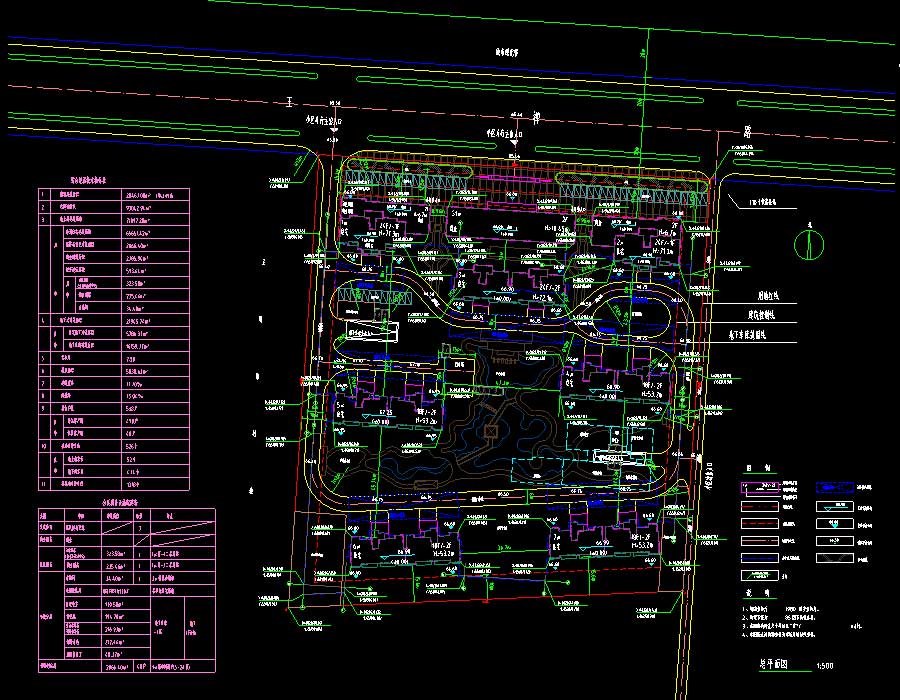

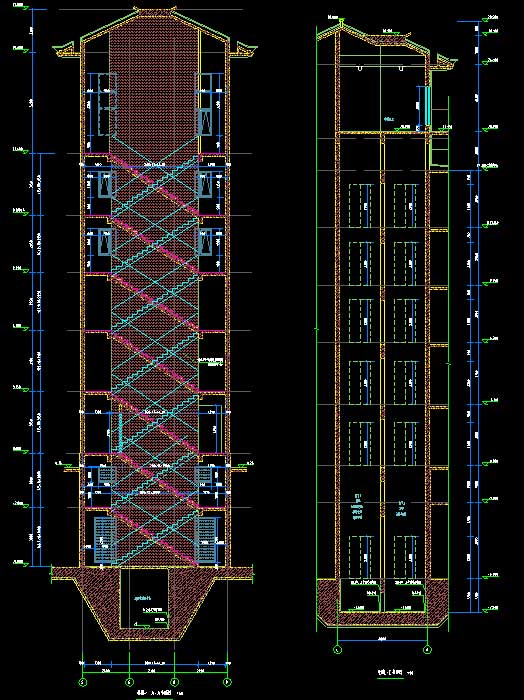

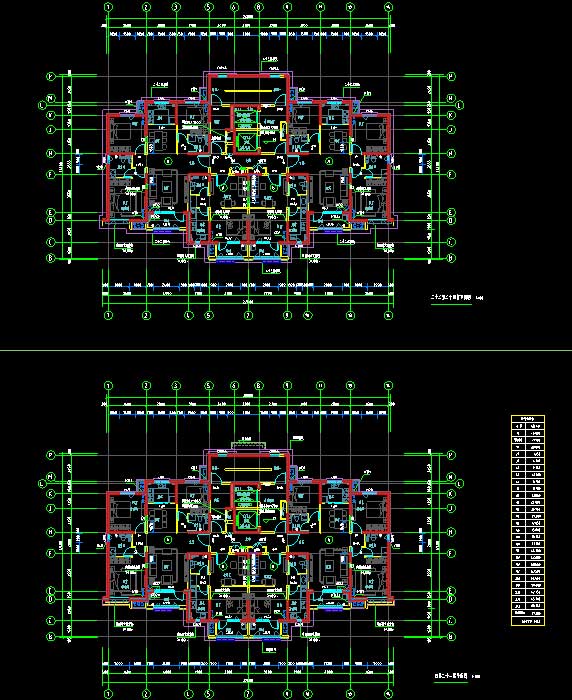

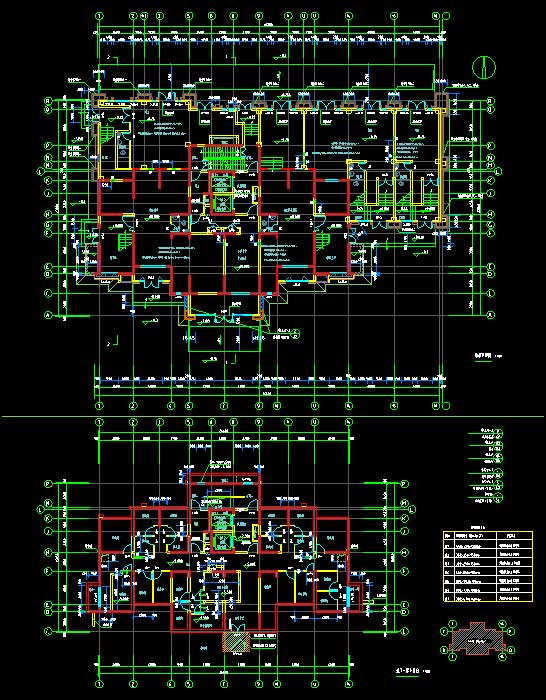

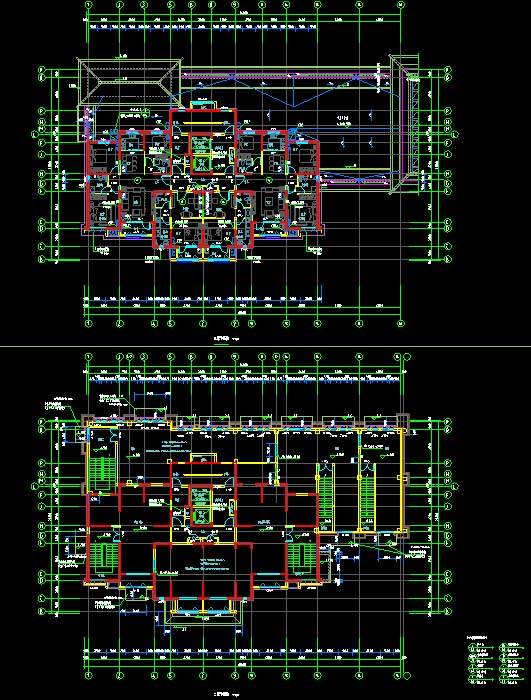

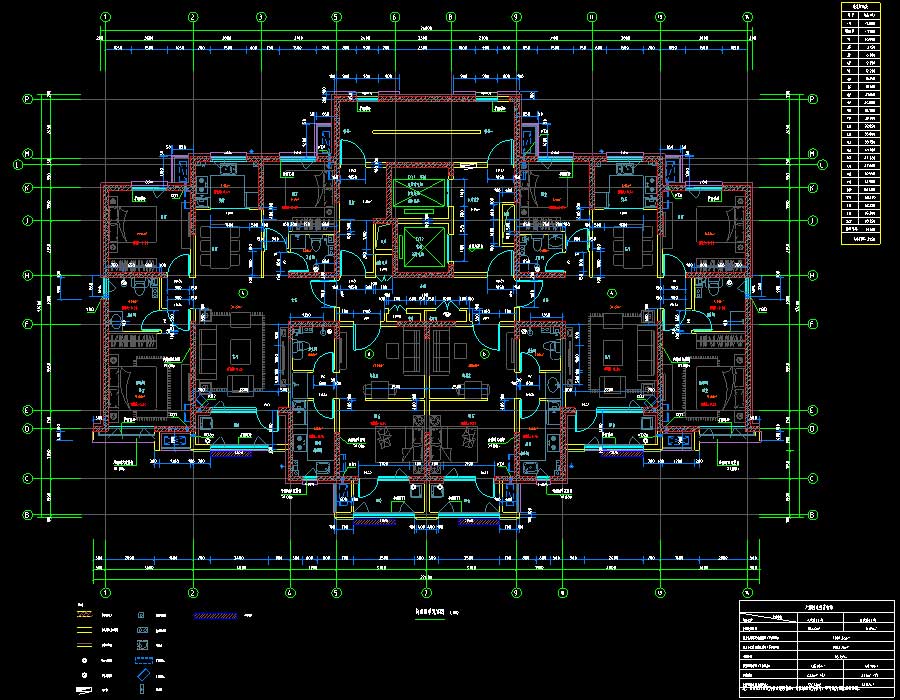

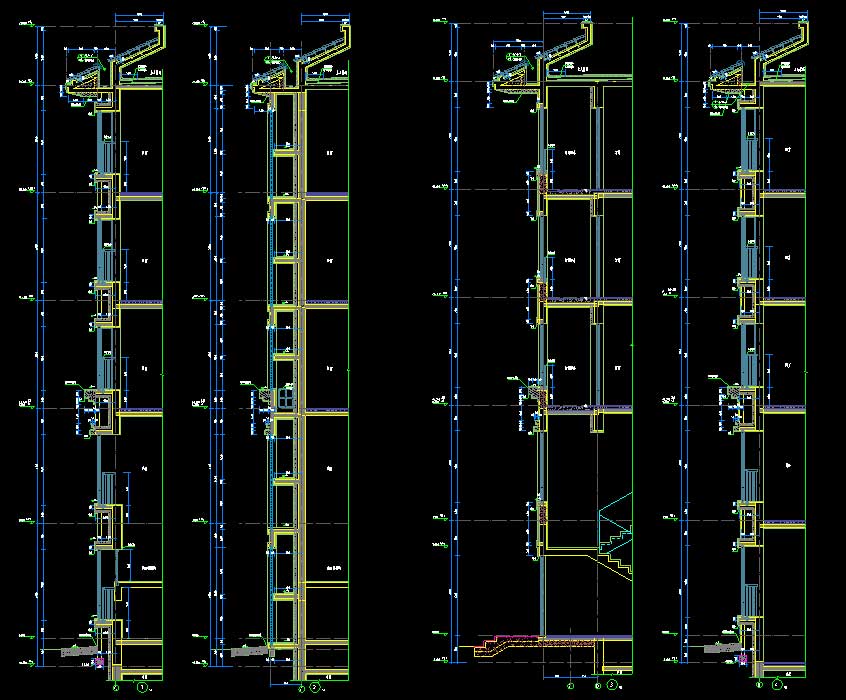

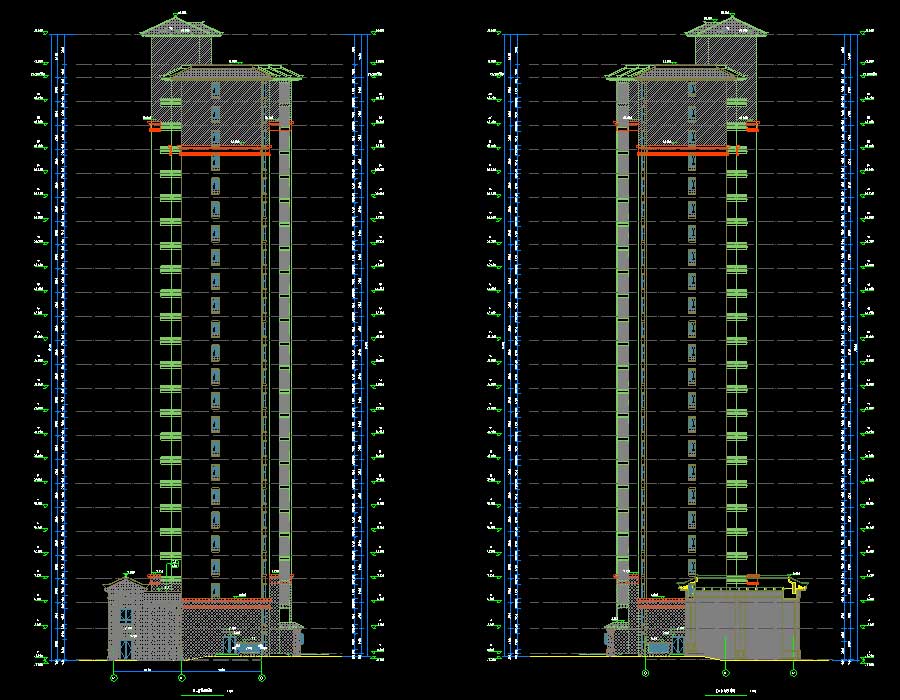

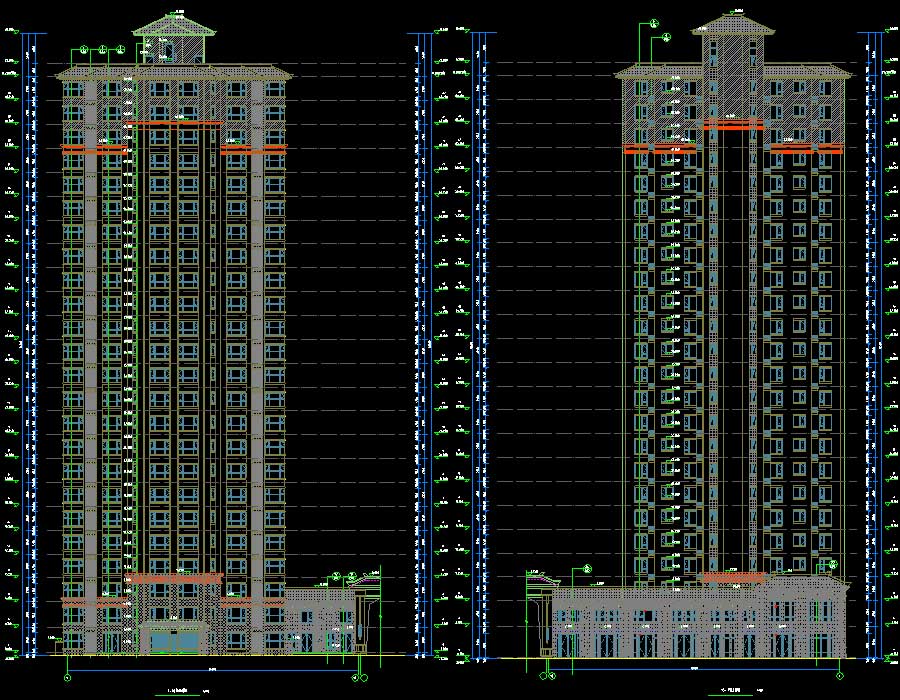

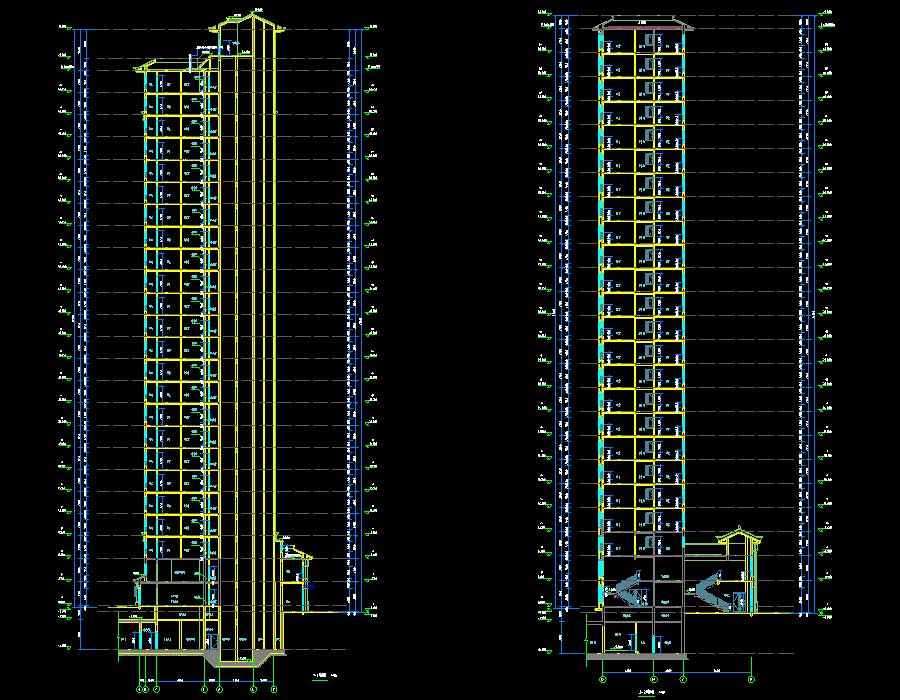

说明:多栋高层住宅楼全专业施工图,包括1~7#住宅楼,S1#商业楼及地下车库。抗震设防烈度为8度,主要结构形式为1~7#剪力墙结构,S1#框架结构,车库为现浇板柱-剪力墙结构。其中,S1#地上层数为2层,建筑高度为12.325米,建筑面积为1165.01平方米;4~7#地上层数均为18层,地下层数均为2层,建筑高度均为53.4米,建筑面积为10720.31~10729.22平方米;1~3#地上层数均为24层,地下层数1、2#为1层,3#为2层,建筑高度为71.8~72.3米,建筑面积为8964.54~14550.34平方米;车库为地下一层,层高为3.9米,净高为3.2米,建筑面积为3687.72平方米。图纸内容含:总平面图;建筑说明,节能专篇,防火专篇 ,绿色专篇,平立剖面图,标准层单元详图楼梯剖面详图,电梯详图商业楼梯详图,门头详图,窗井详图,商业造型详图,墙身详图,门窗详图,车库顶板平面排水示意图,防火分区大样图,战时人防平面图,坡道详图,人防口部平面详图;给排水说明,给排水及消防平面图,喷淋平面图,屋顶雨水平面图,单元户型给排水大样图,给排水支管系统图、管井剖面图,商业卫生间给排水大样图、支管系统图,消防系统原理图,给水系统原理图,排水系统原理图,雨水系统原理图,冷凝水系统原理图,商业给排水系统原理图,自喷系统原理图,太阳能热水原理图及详图;结构说明,预制结构设计总说明,复合地基桩布置图,基础详图,预制板布置图,配筋图,机房顶板结构图,配筋施工图,楼梯详图,节点详图,下柱墩及集水坑详图,人防竖井出地面详图,人防门框墙详图,坡道详图;电气说明,电气消防说明,抗震、节能、绿建设计说明,强电竖向系统图,配电系统图,弱电系统图,火灾自动报警系统图,电气施工详图,干线平面图,火灾报警平面图,照明平面图,插座平面图,弱电平面图,屋顶防雷平面图,基础接地平面图,电气户型大样图;暖通说明,绿色专篇,战时、平时通风设计施工说明,采暖通风平面图,采暖干管及通风平面图,进排风口部详图及大样图,机房层通风平面图,采暖系统原理图,加压送风系统原理图,分集水器大样图,风机大样图,管井详图,防火分区平时通风平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
