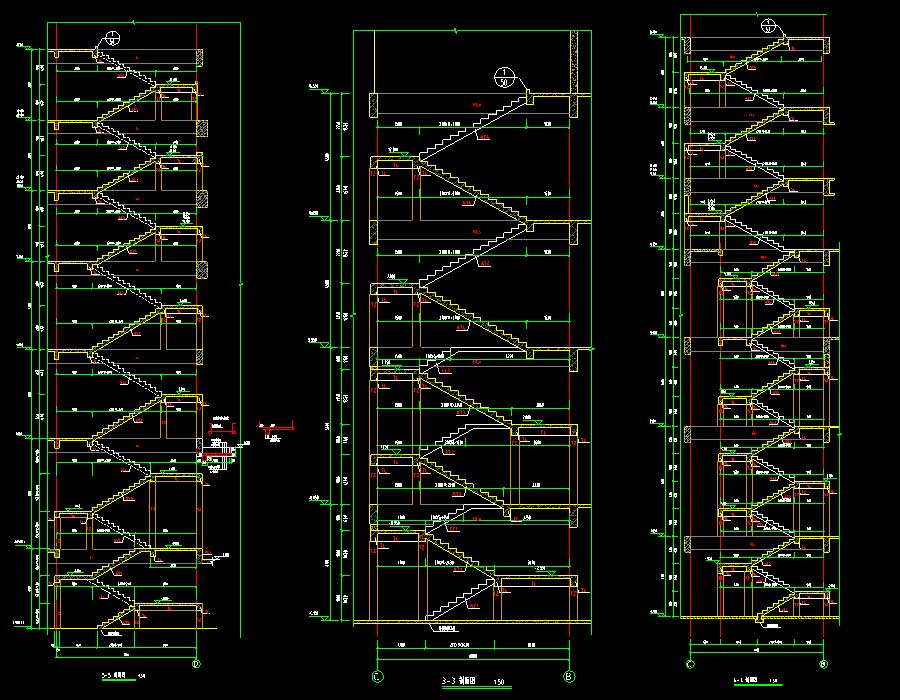

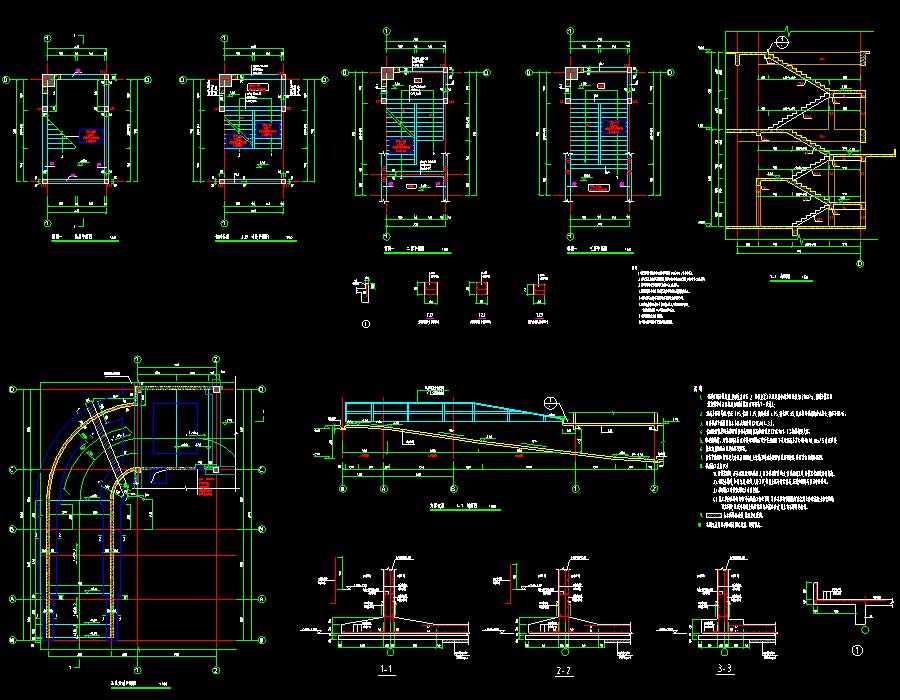

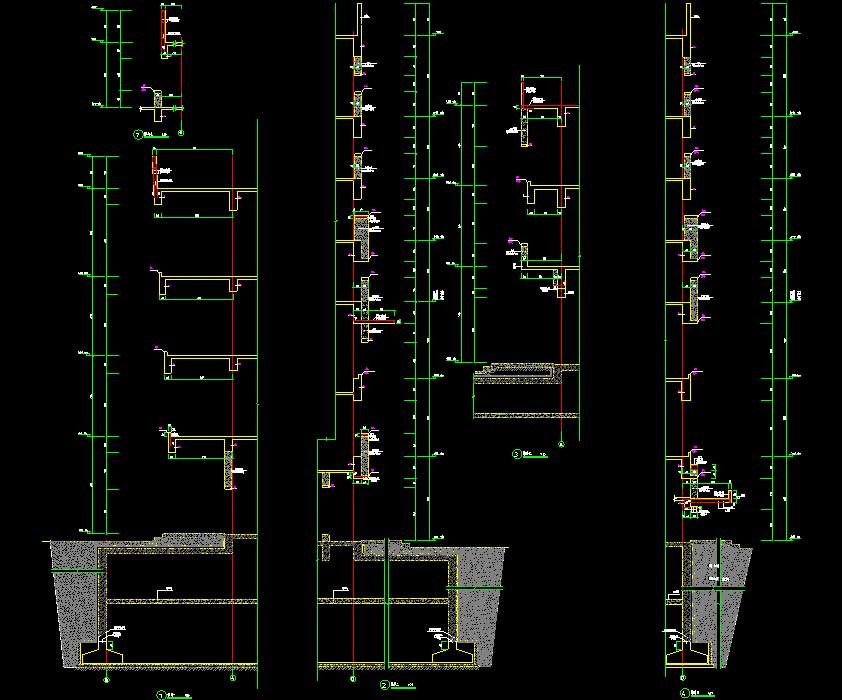

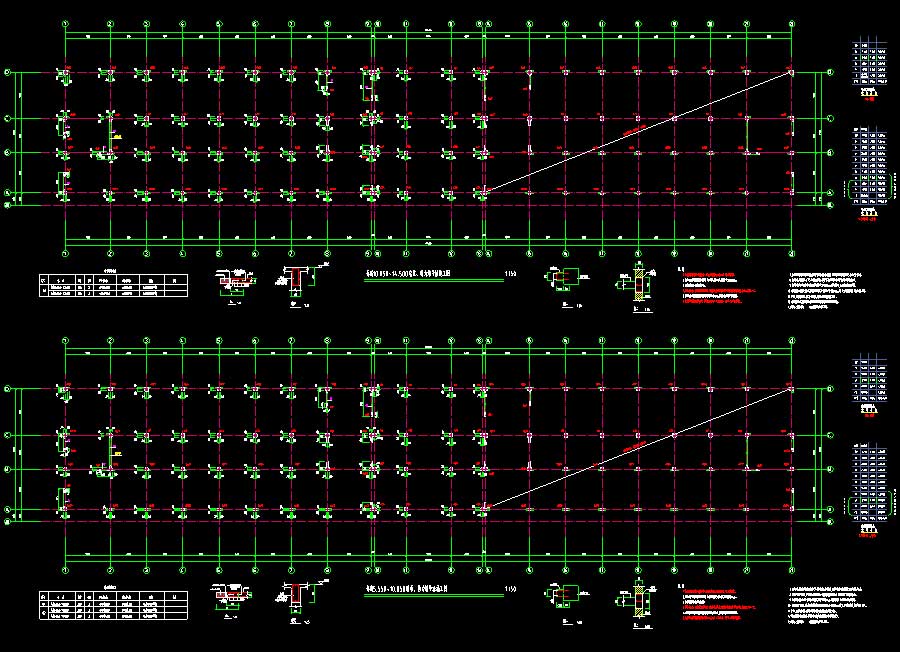

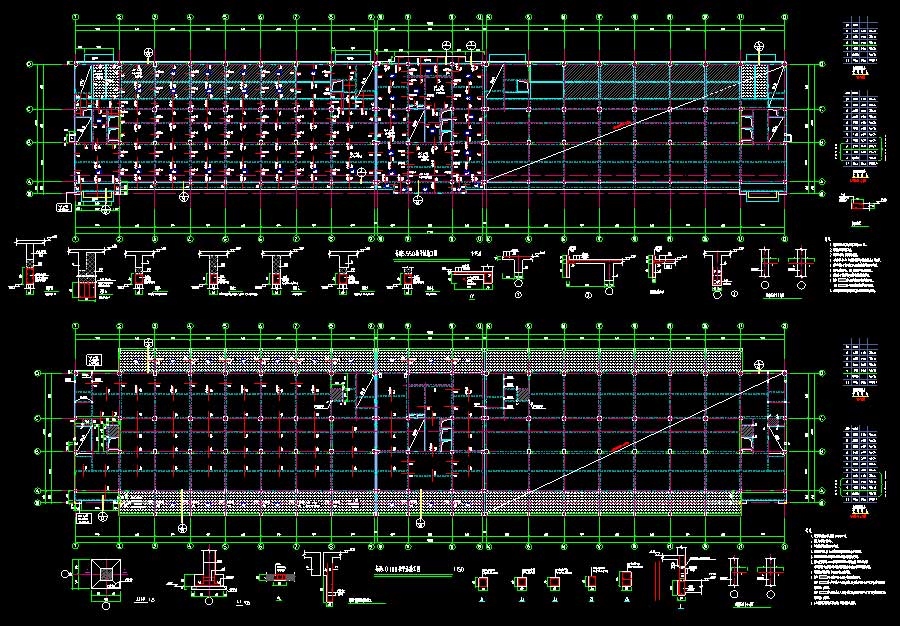

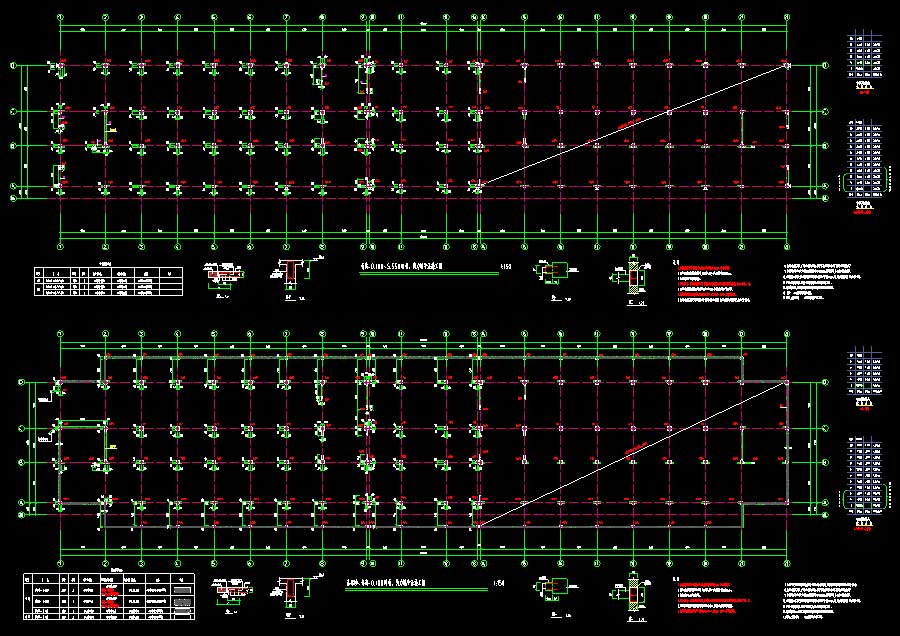

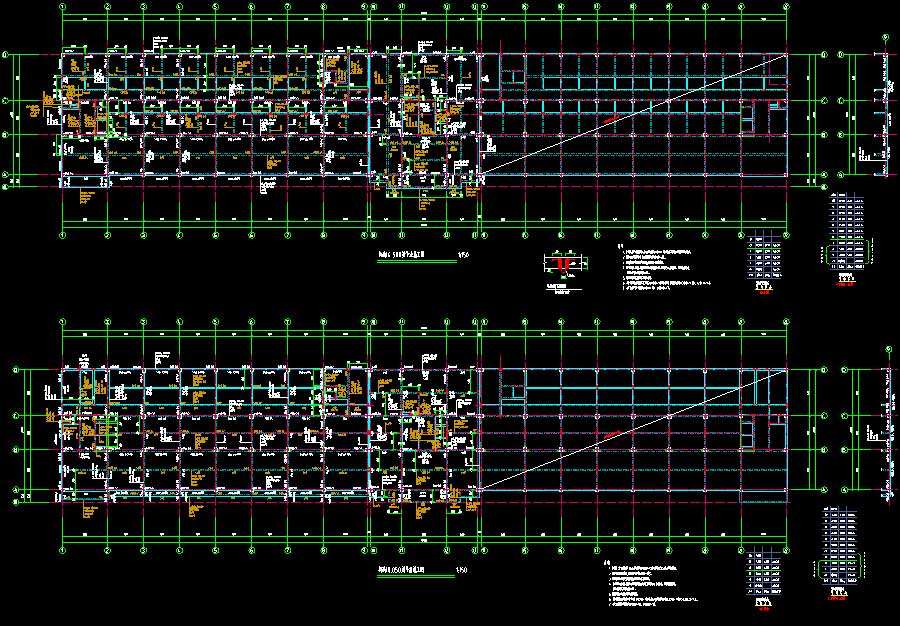

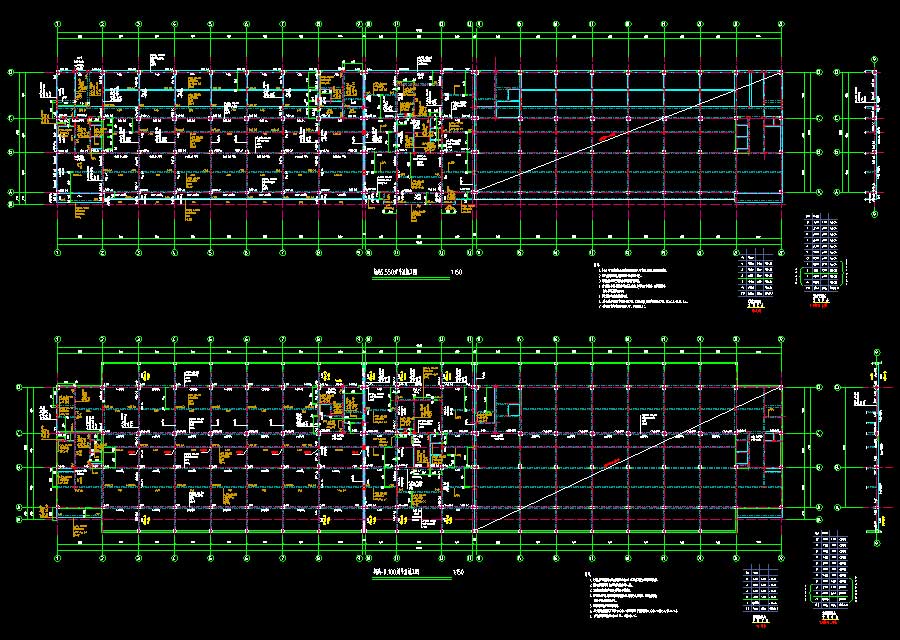

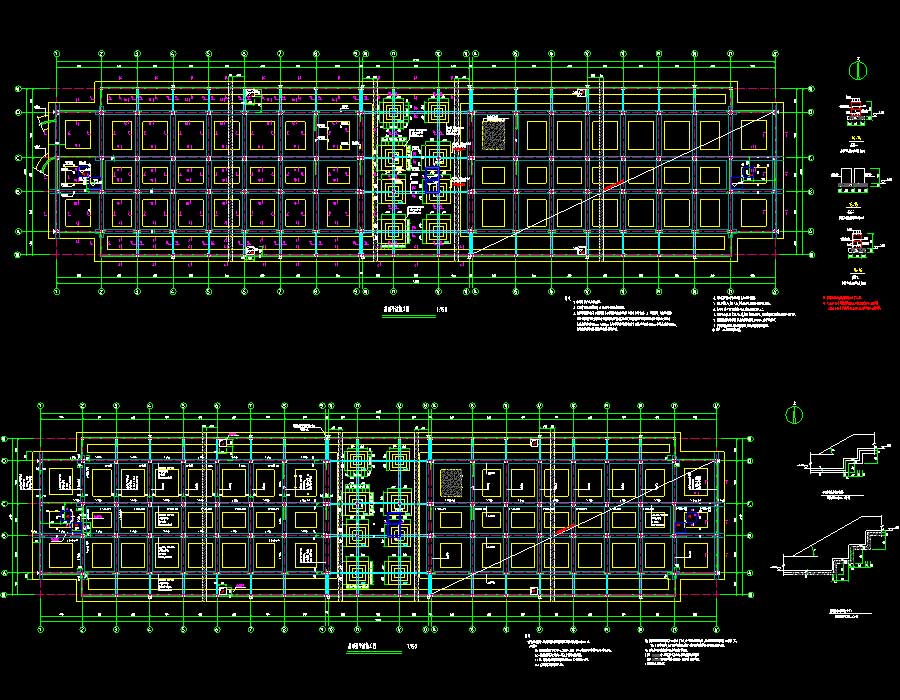

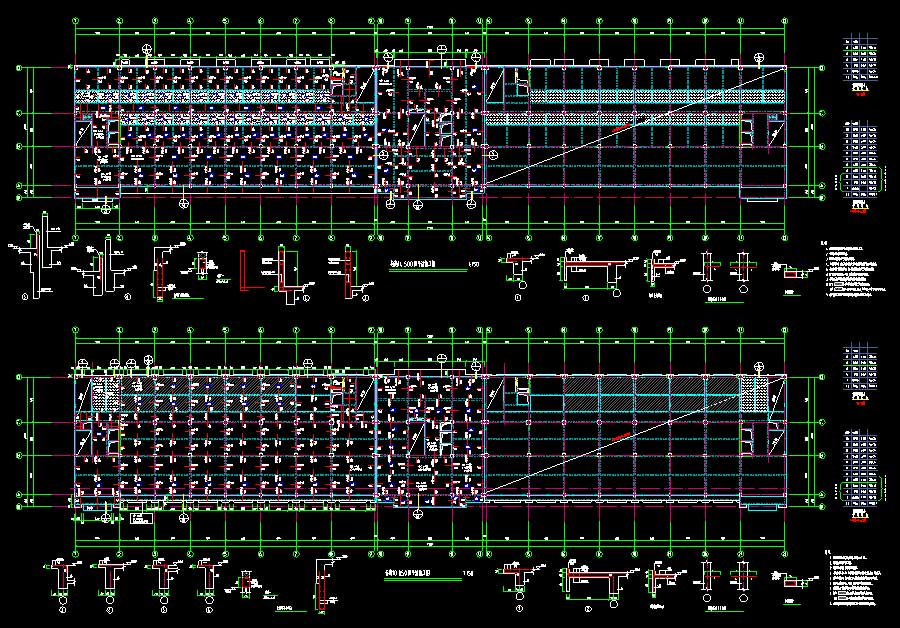

说明:某中高层快捷酒店框剪结构施工图,抗震设防烈度为7度,主要结构形式为框架-剪力墙结构,楼板采用现浇混凝土楼板,基础型式为柱下条形基础及独立基础加防水板。建筑高度为36.5米(室外地面至主要屋面板的板顶),地上层数9层,地下层数为1层,地下一层为汽车库、设备用房,一层为商铺,二、三层为餐饮,四~九层为酒店。图纸内容含:结构说明,基础平法施工图,平法施工图,基础剖面详图,剪力墙边缘构件表,楼梯结构图,楼梯平面图、剖面图,墙身大样图,坡道结构图。
结构类型:框剪基础类型:条基,独立抗震烈度:7度抗震风压:0.4kN/㎡雪压:0.35kN/㎡建筑面积:建筑高度:36.5m地上层数:9层地下层数:1层高度类别:中高层图纸深度:施工项目地址:河北省设计时间:2014
