建标库图纸模型 > 多类专业 > 住宅 > 多栋高层住宅楼全专业施工图3711760324
<< 返回列表
多栋高层住宅楼全专业施工图3711760324文件大小:68.78M推荐人:世华图纸张数:540张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:10730.44,10730.44,10742.98,10996.64㎡地上层数:22,22,22,25层建筑高度:64.1,64.1,64.1,72.8m地下层数:2层高度类别:高层图纸深度:施工项目地址:河北省设计时间:2016建筑风格:现代效果图:无

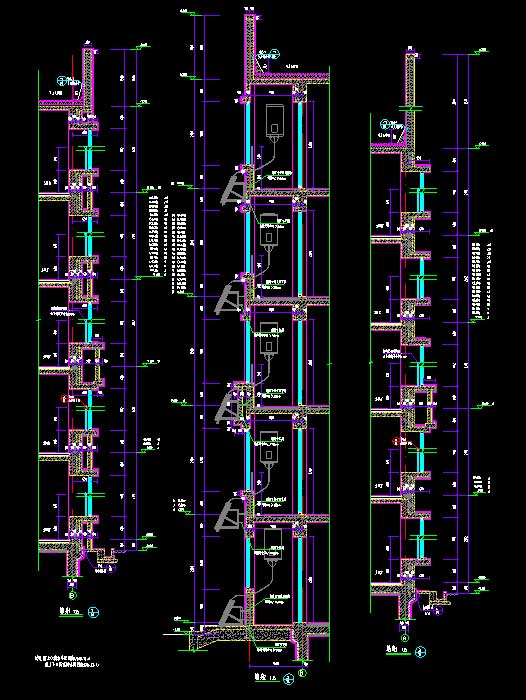

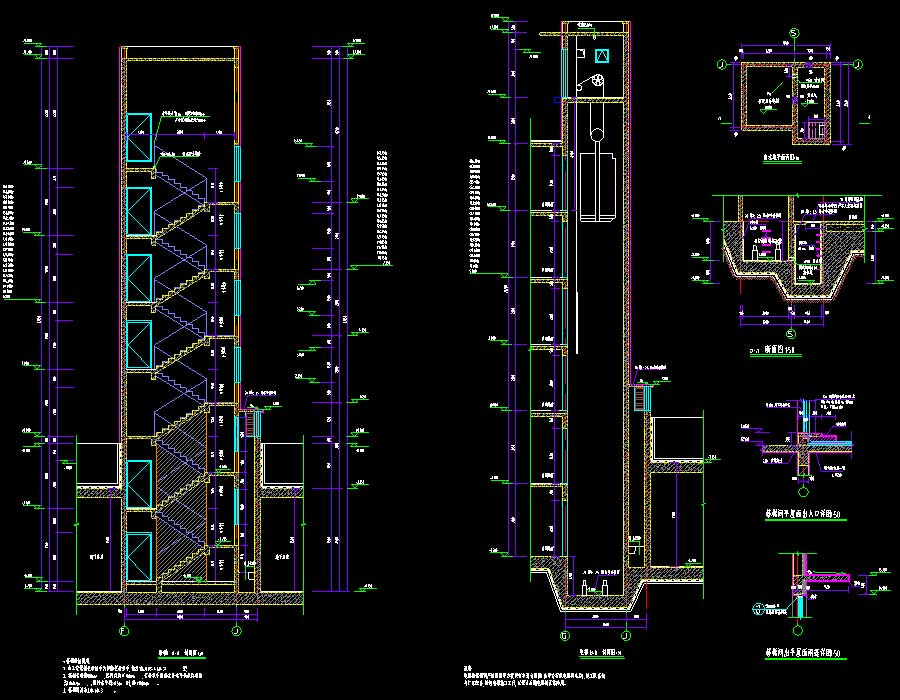

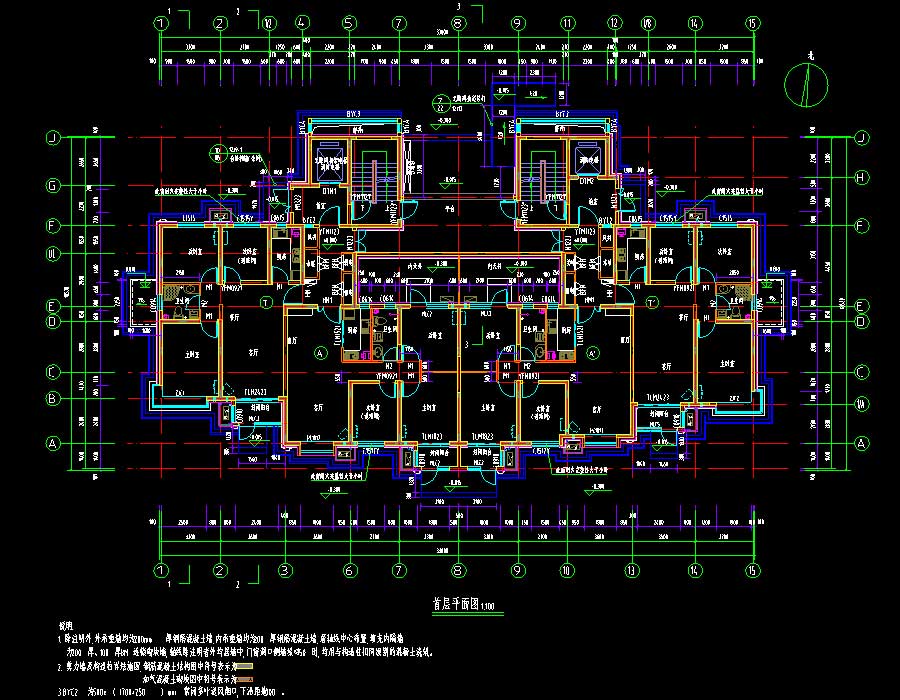

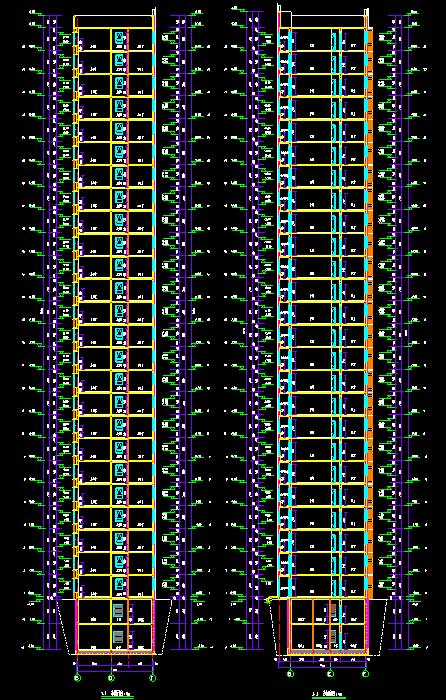

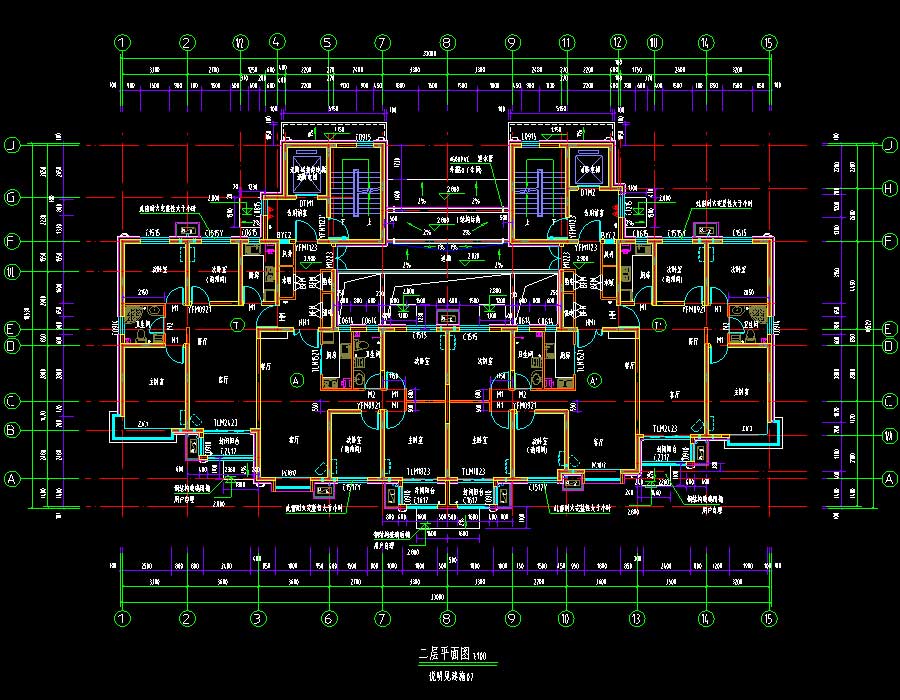

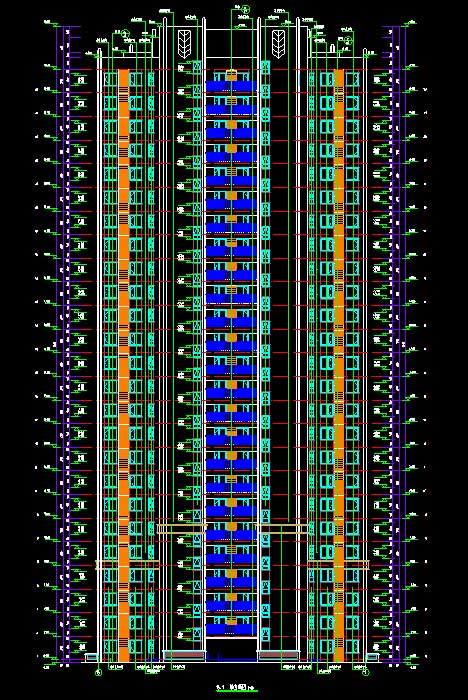

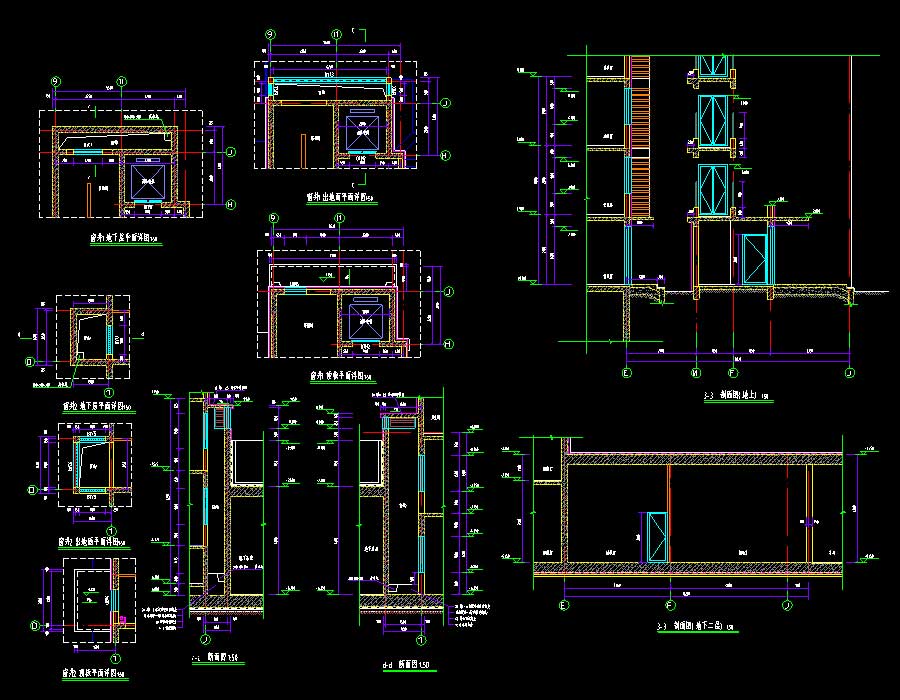

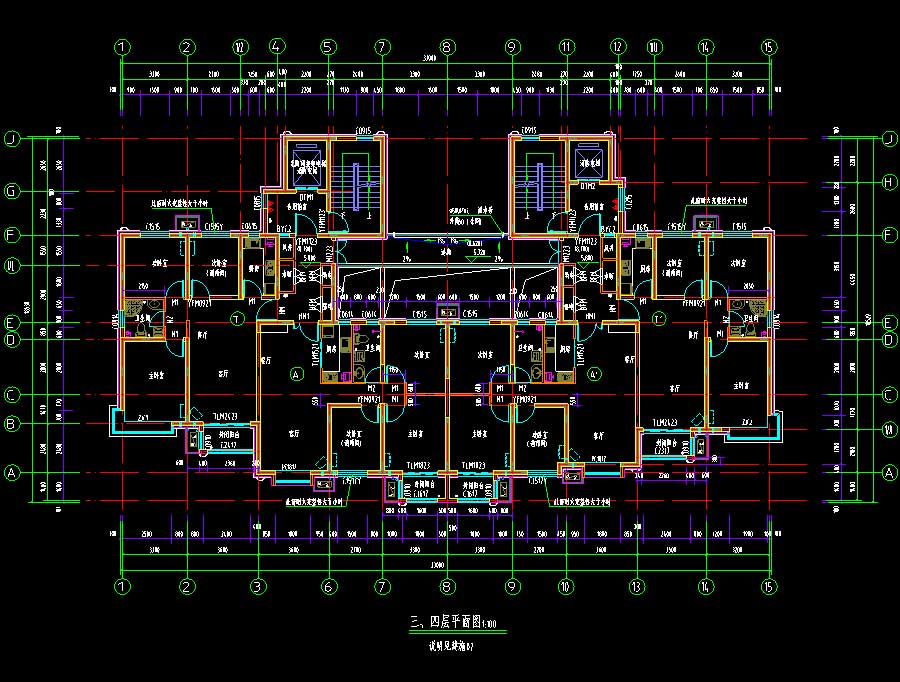

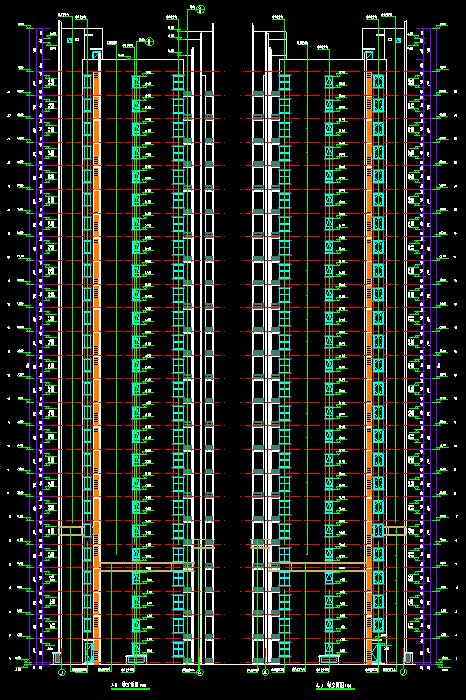

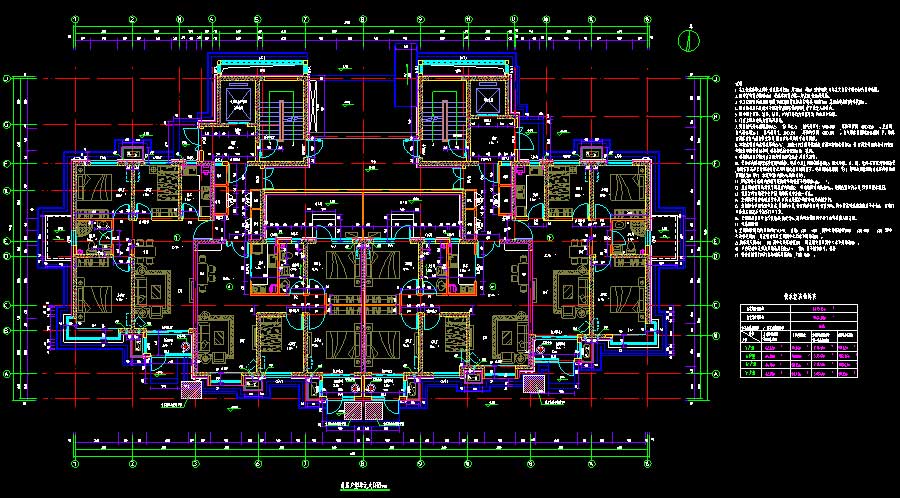

说明:多栋高层住宅楼全专业施工图,抗震设防烈度为8度,主要结构形式为剪力墙结构。其中,1~3#楼建筑高度均为64.1米,地上层数均为22层,地下层数均为2层,建筑面积为10730.44~10742.98平方米;4#楼建筑高度为72.8米,地上层数为25层,地下层数为2层,建筑面积为10996.64平方米。图纸内容含:建筑说明,防火专篇,建筑节能设计专篇,平立剖面图,门窗详图,管线综合平面图,屋面排水平面图,屋顶立面造型详图,户型单元大样图,标准层电气点位单元大样图,楼梯详图,楼梯窗井详图,墙身详图,电梯预留洞详图,电梯剖面图及集水坑详图,工程做法表,门窗表;给排水说明,给水系统图,消火栓系统图,消防电梯集水坑排水泵系统图,排水系统图,空调冷凝水排水系统图,给排水平面图,给排水大样图,管井详图,左单元、右单元给排水系统图;结构说明,墙体构造做法,基础筏板、剪力墙、顶梁、顶板配筋图,机房层结构图,楼梯结构图;电气说明,配电系统图,弱电系统图,火灾自动报警系统图,配电干线平面图,照明平面图,电气平面图,公共照明平面图,插座平面图,弱电干线平面图,火灾自动报警平面图,接地平面图,等电位联结平面图,屋顶防雷平面图,强电竖井详图,电气竖井详图,弱电竖井详图,标准层电气定位图;暖通说明,采暖通风平面图,设备层通风平面图,管井详图,风机大样图,低温热水地面辐射供暖地面做法,分集水器安装图,采暖系统图,加压送风原理图等等。专业包括建筑、结构、给排水、电气、采暖通风。
