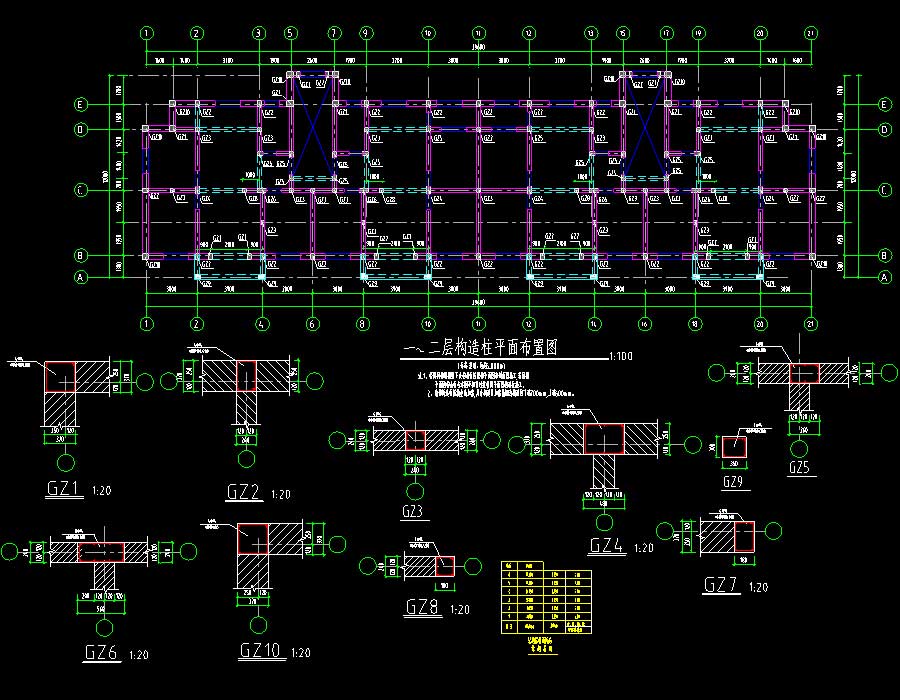

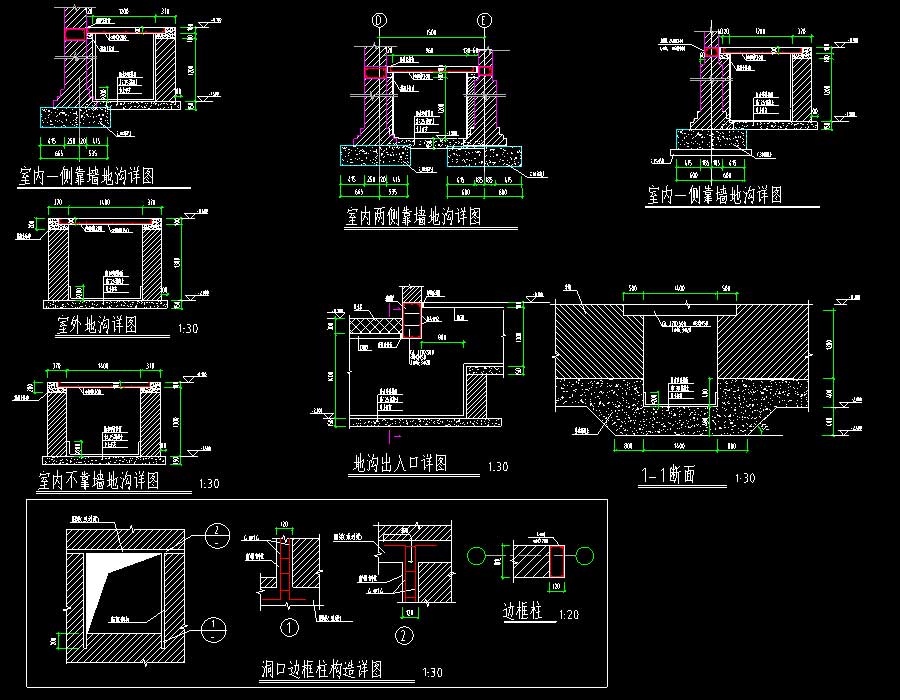

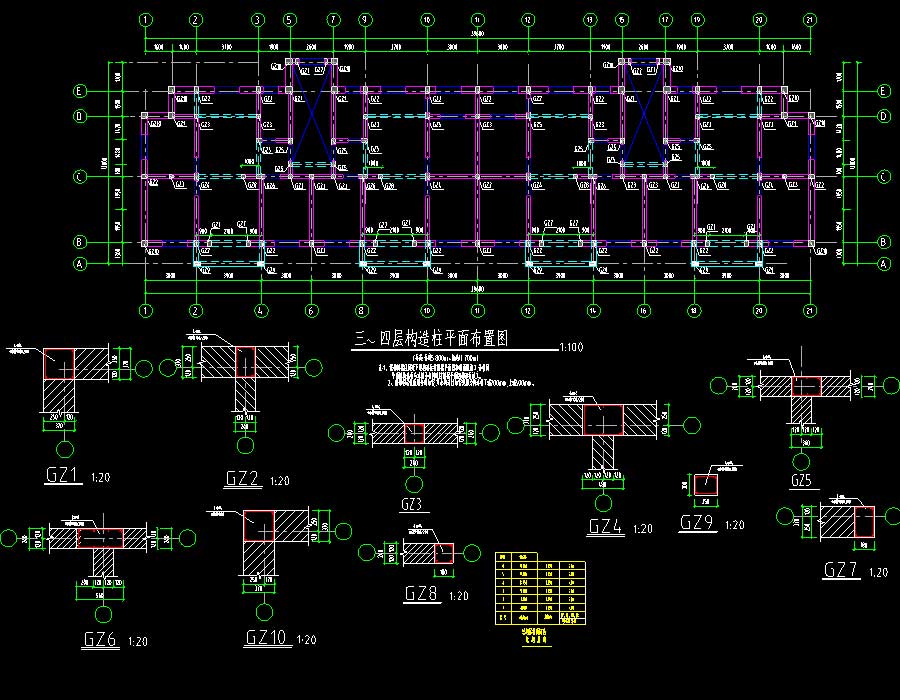

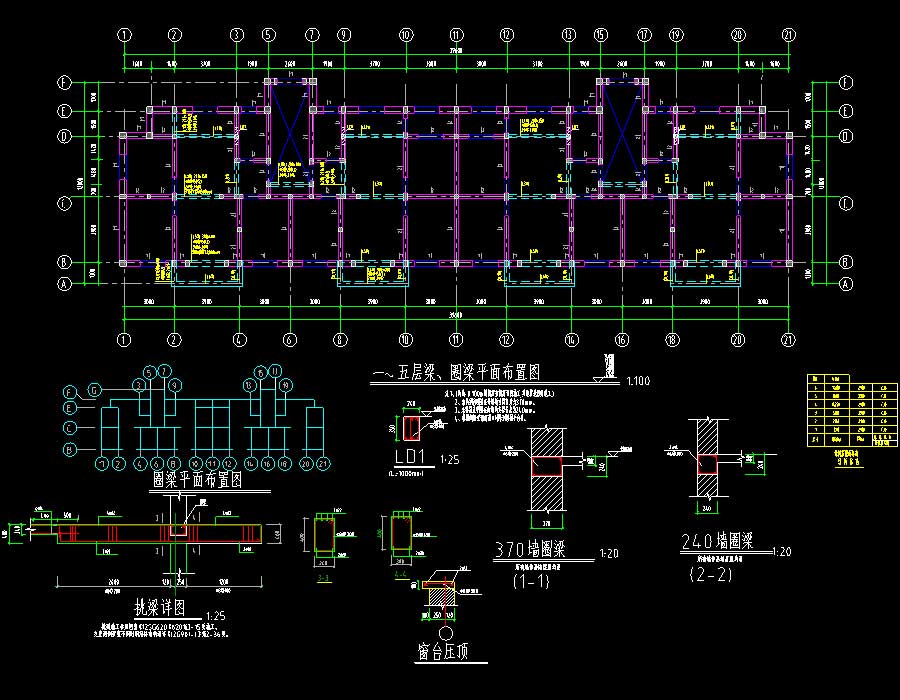

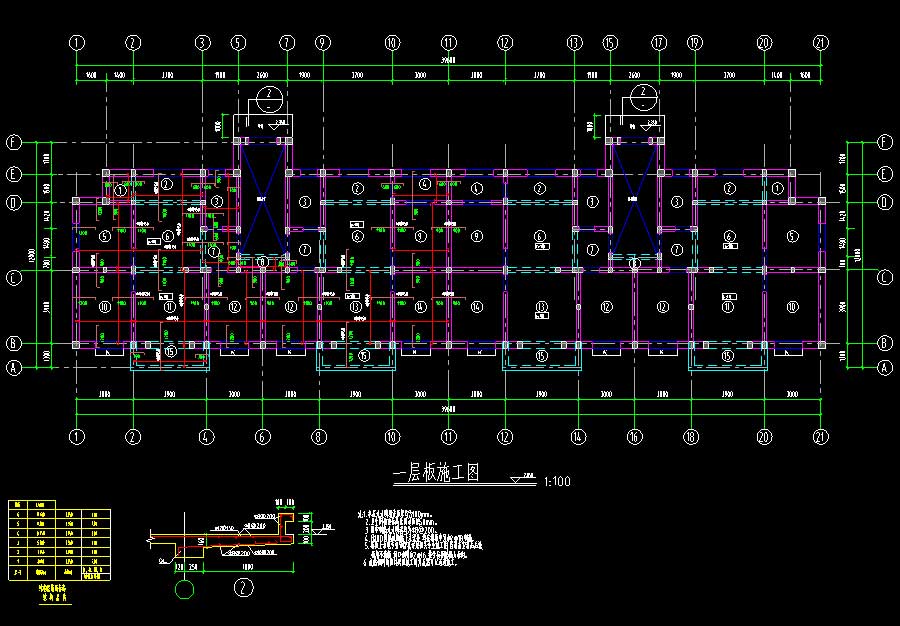

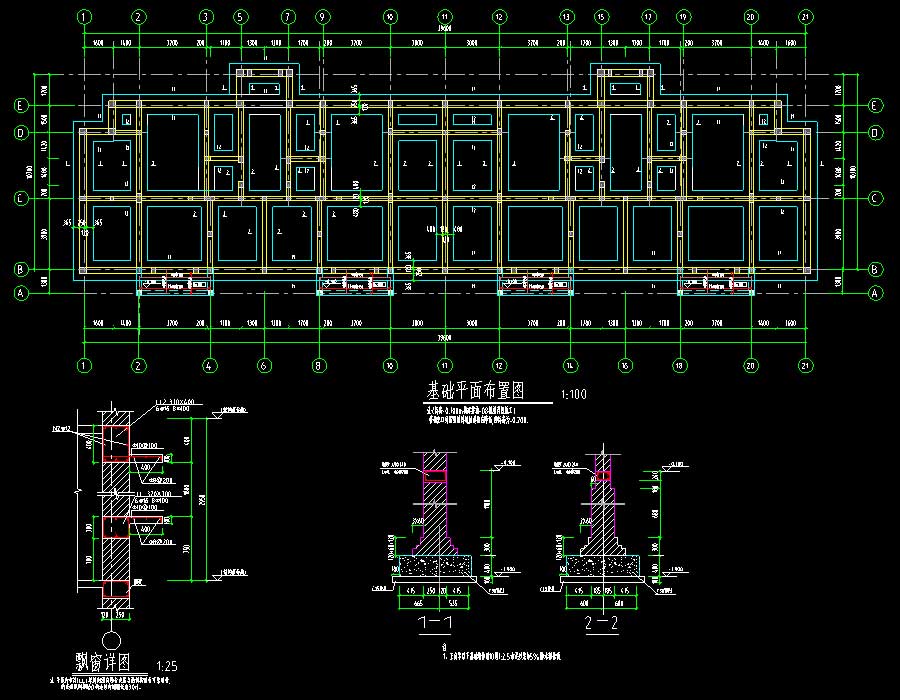

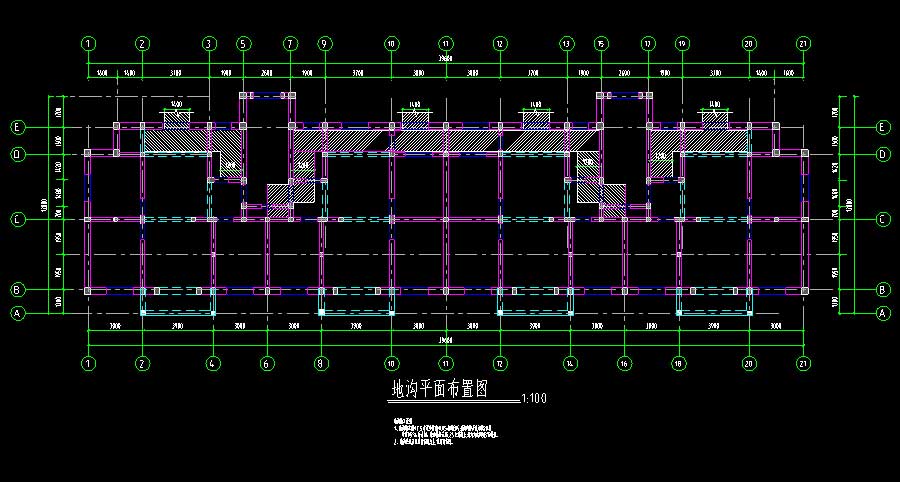

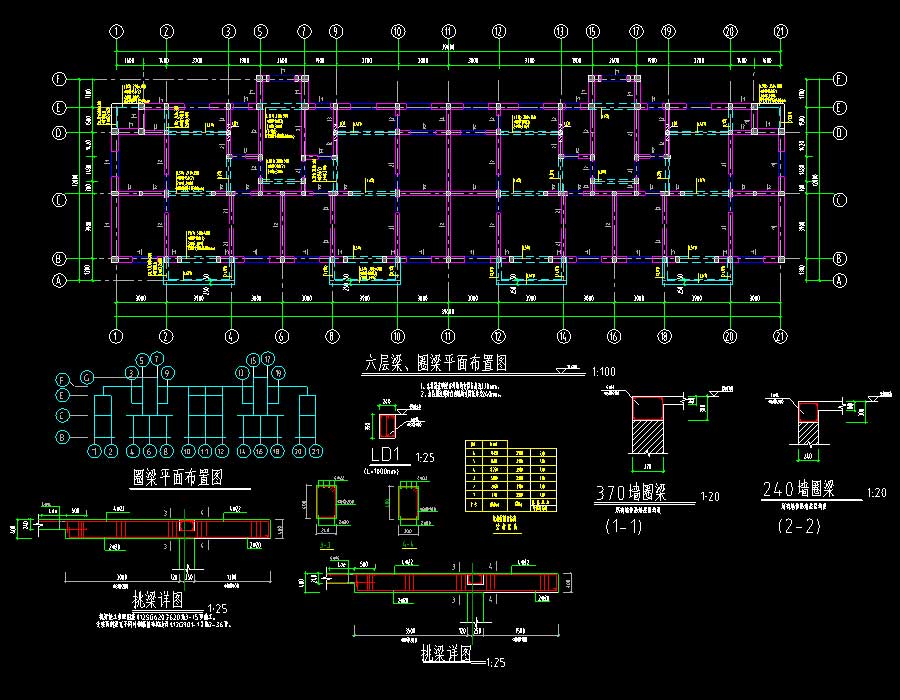

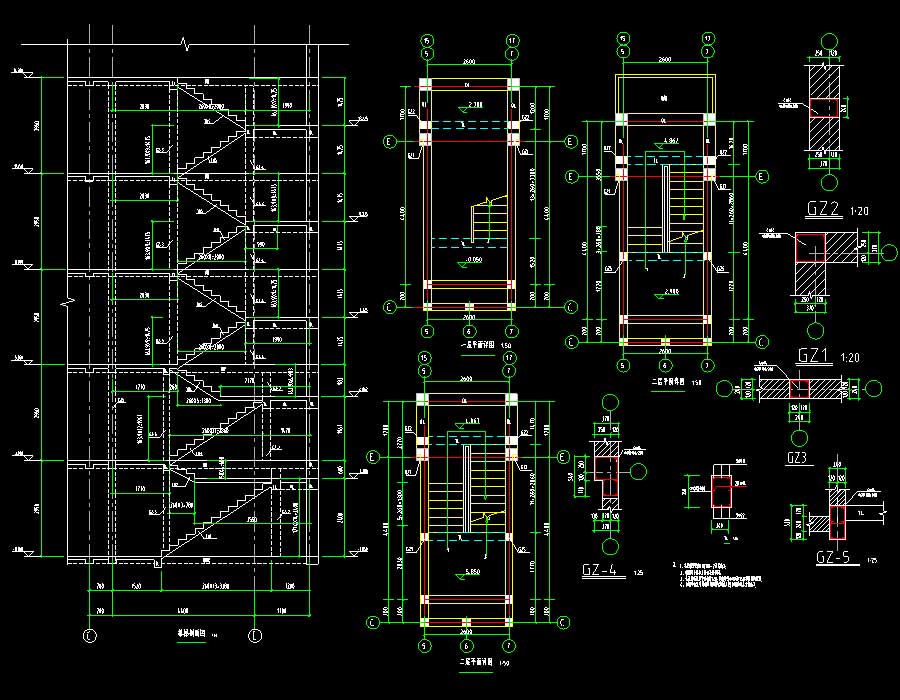

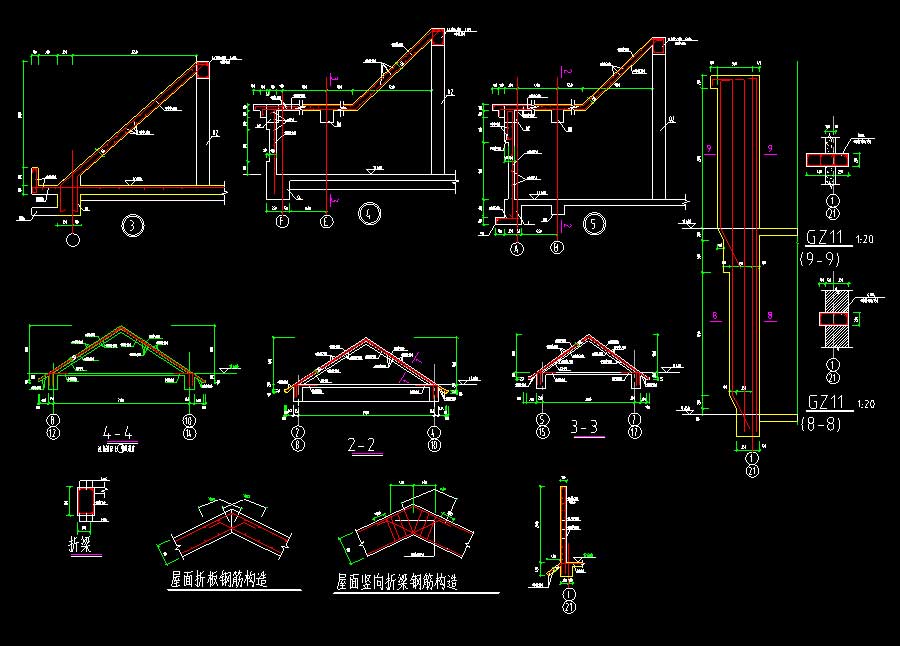

说明:某多层住宅楼砌体结构施工图,主要结构形式为砌体结构,基础采用墙下条形基础。抗震设计地震分组为第2组,设防烈度为8度(0.2g),水平地震影响系数最大值:多遇地震0.16、罕遇地震0.90。地上层数6层,层高均为2.95米,室内外高差为0.3米,建筑高度为18米。图纸内容含:结构设计说明,基础施工图,地沟平面图,地沟详图,构造柱平面布置图,梁、圈梁平面布置图,板施工图,楼梯施工图,构造详图。
结构类型:基础类型:条基抗震烈度:8度抗震风压:0.6kN/㎡雪压:0.2kN/㎡建筑面积:建筑高度:18m地上层数:6层地下层数:高度类别:多层图纸深度:施工项目地址:设计时间:2016
