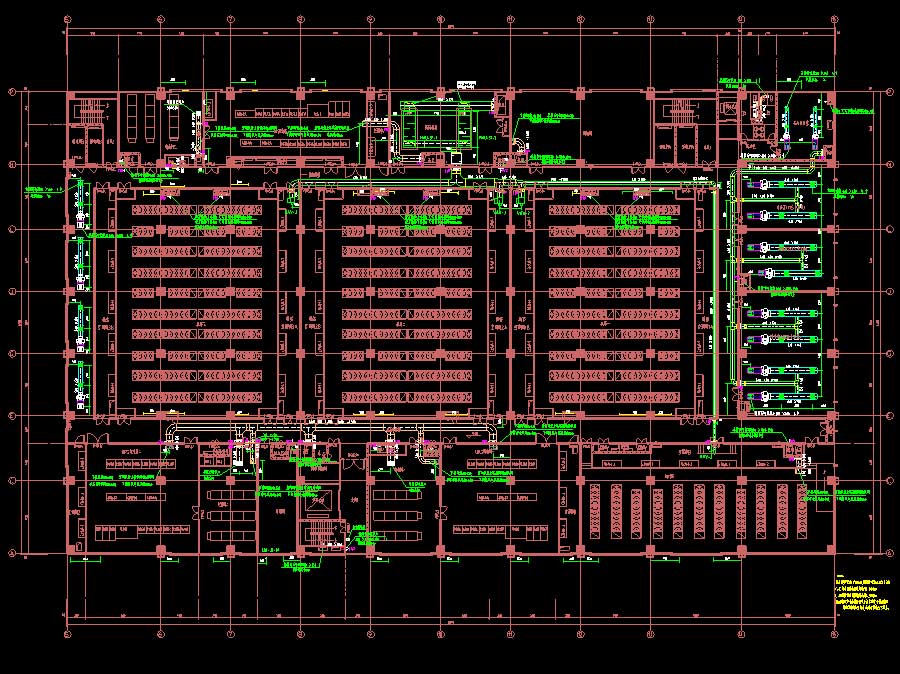

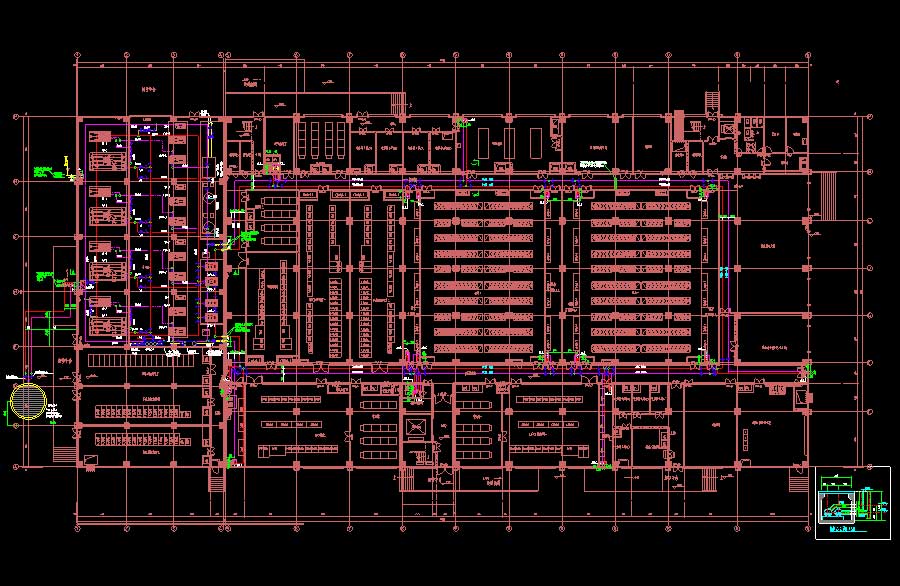

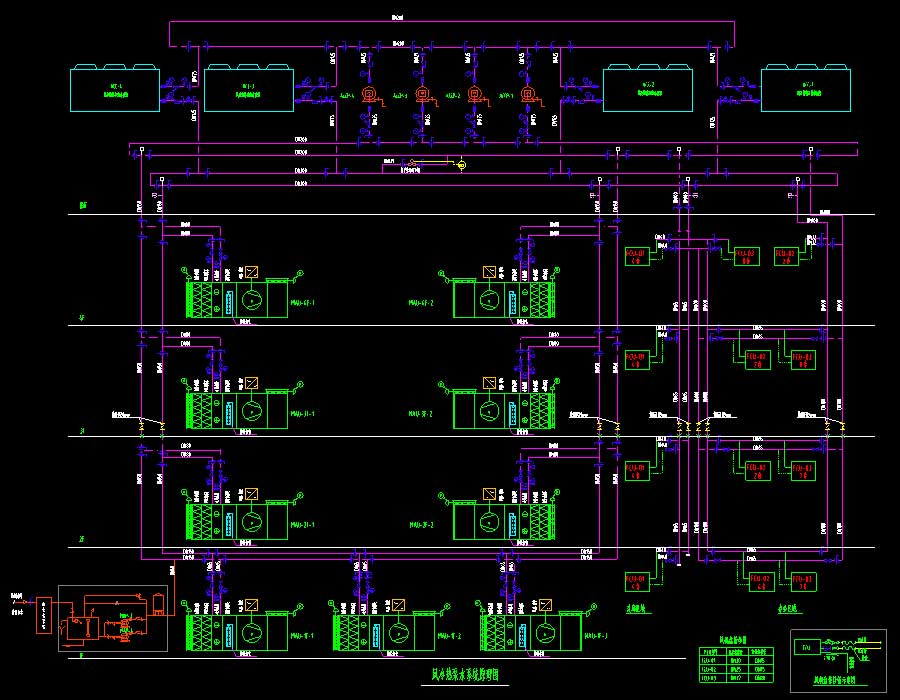

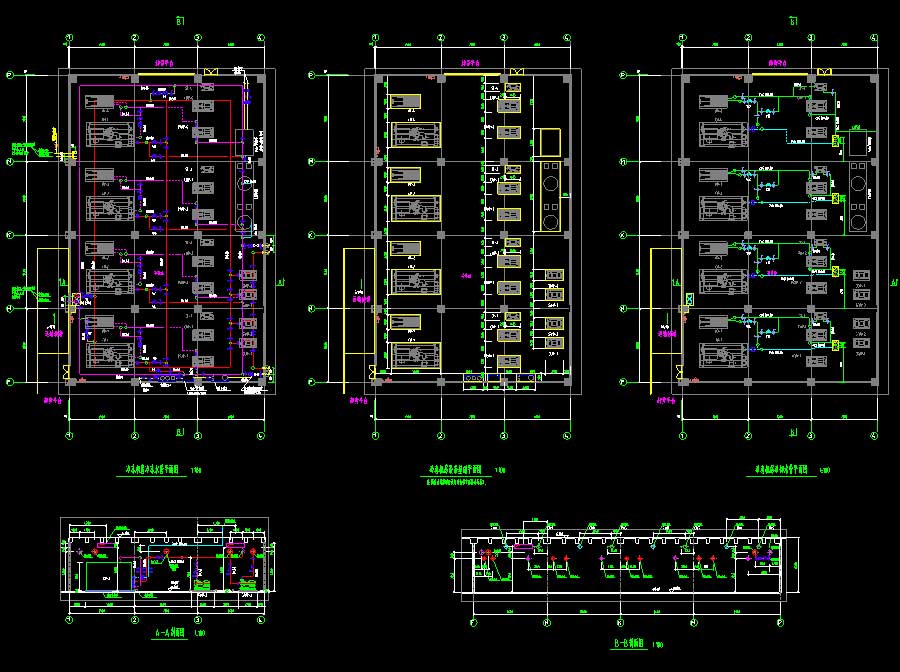

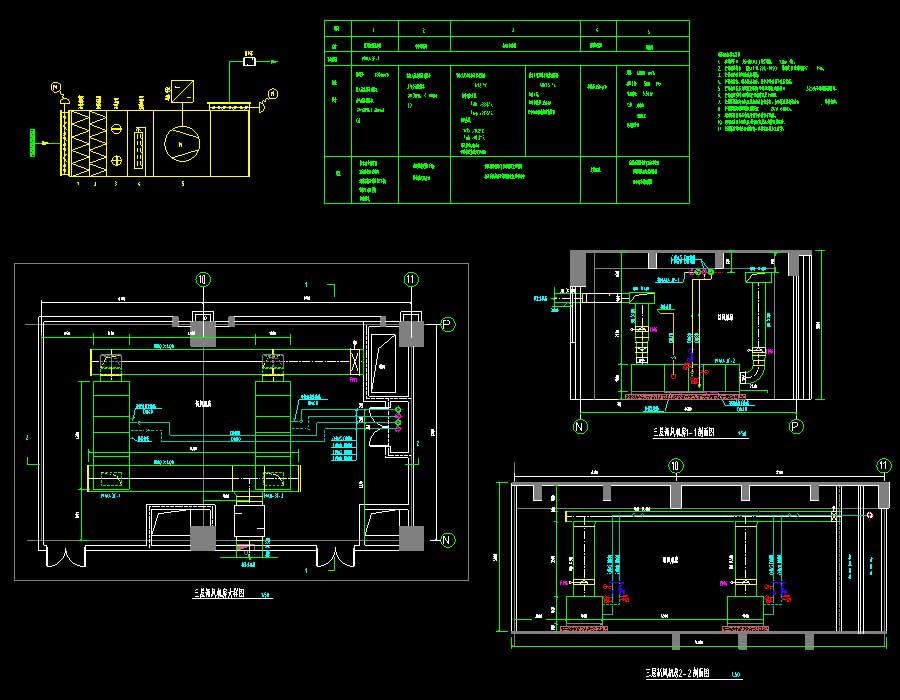

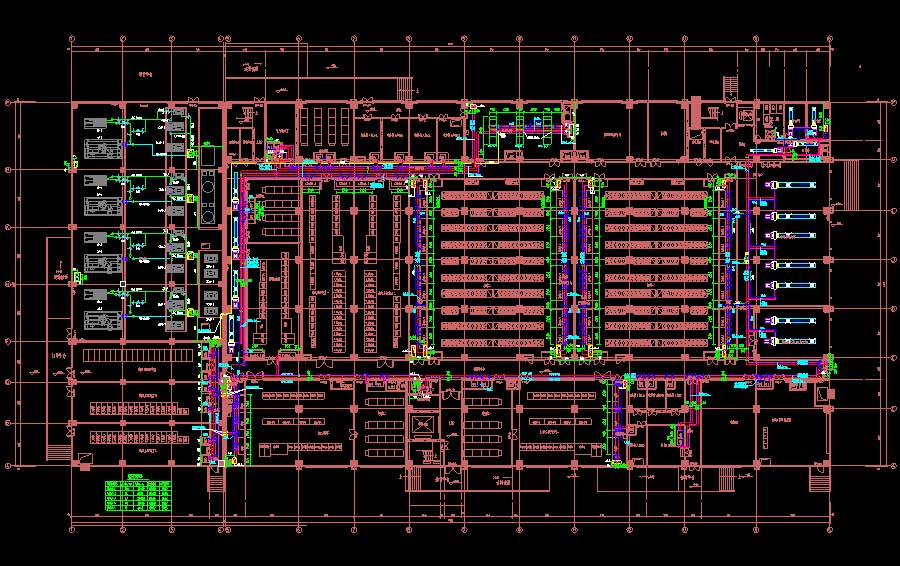

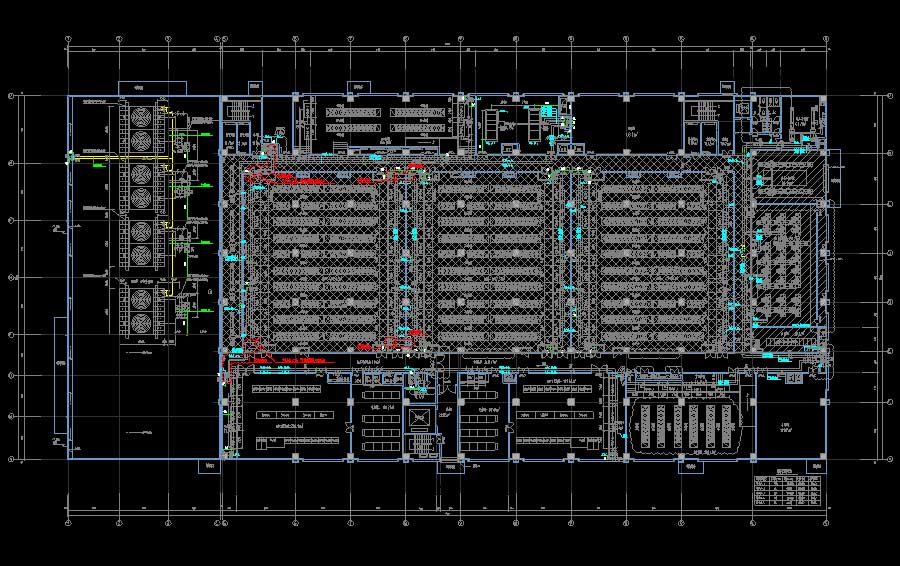

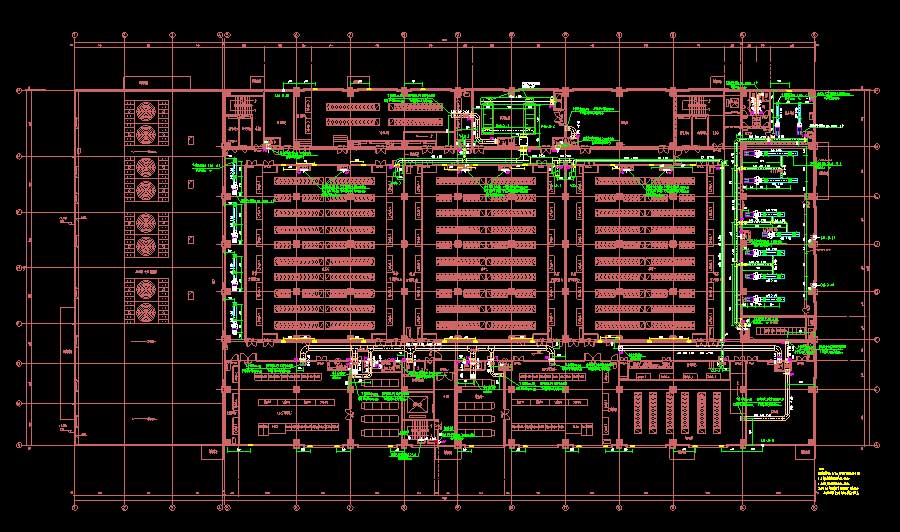

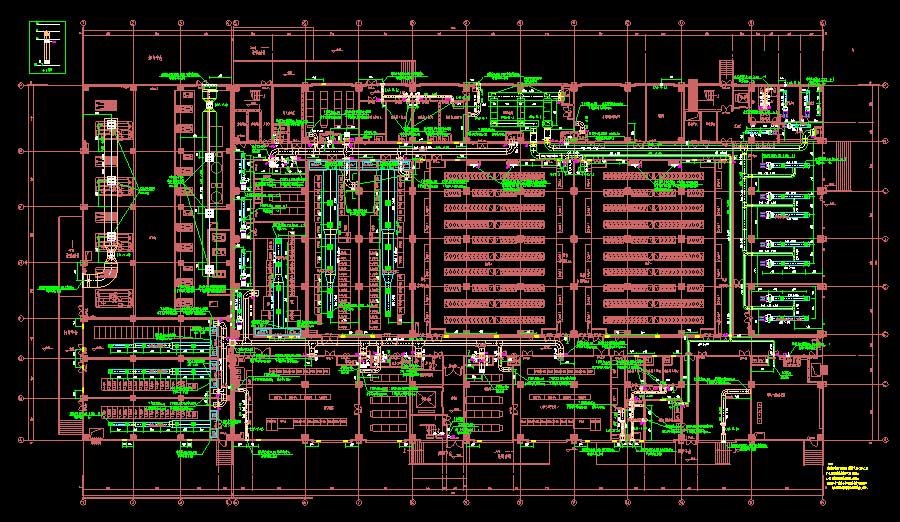

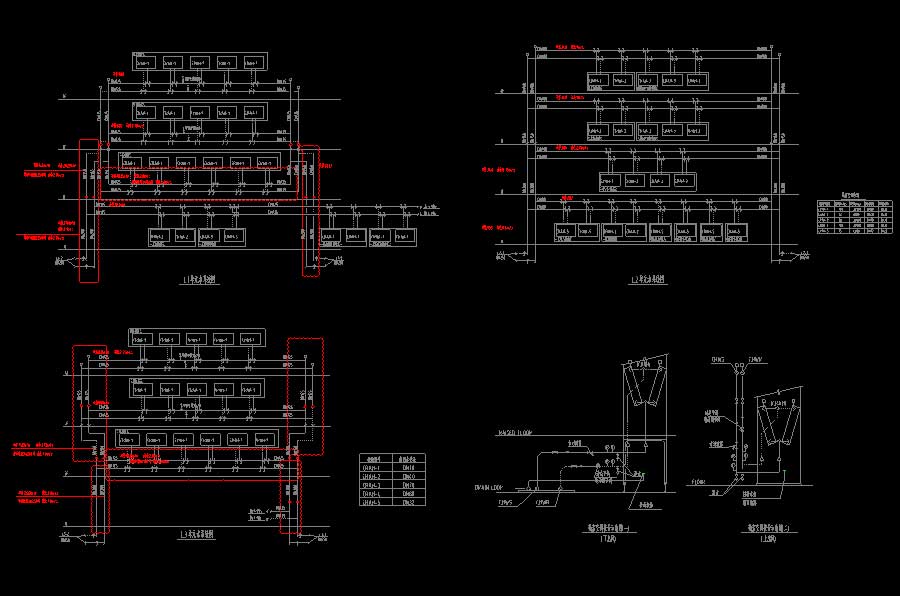

说明:某多层数据中心灾备机房和冷冻站暖通施工图,主要结构形式为钢筋混凝土框架结构,建筑高度为24米,地上层数4层,总建筑面积为20566.01平方米。其中1层2个模块机房,2~4层模块机房每层3个,另外2层2个VIP模块机房,3~4层每层均有1个VIP模块机房,空调系统设计均达到T3标准。设计范围为:空调系统设计,通风系统设计,防排烟系统设计。图纸内容含:空调通风系统设计说明、施工说明,冷冻水、冷却水系统原理图,冷冻水、冷却水系统控制原理图,消防灾后清空排风及防排烟系统图,机房楼新风系统图,空调风平面图,空调水平面图,机房楼空调水系统图,冷冻站大样图及剖面图,风冷热泵系统原理图,主机房区及UPS配电室气流组织示意图,补水系统原理图,新风机房大样图。
冷热源:电动压缩式冷水机组空调系统:全空气系统采暖系统:建筑面积:20566.01㎡建筑高度:24m地上层数:4层地下层数:高度类别:多层图纸深度:施工项目地址:福建省设计时间:2012
